North Peak北峯E-9电磁能量处理器

文章出自《新音响》2016年八月刊

高级音响领域，虽不说是洋品牌天下，但国产的精品真不能算多，原因是多方面的：或许你会说国内工业基础薄弱、高级音响起步晚；或许你会说国内设计师从小就欠缺基础音乐美学培养与熏陶，因而缺乏对声音与音乐性的准确把握；或许你会说国人崇洋媚外，留给国产品牌的生存空间太小，因而难以健康成长……这种种问题，似乎都成为国产高级音响器材发展的绊脚石。但大家别忽略了近年中国制造正向着中国创造转型，悄然崛起的一股新生力量，一群有魄力、有胆识的中国人正在用他们的技术、美学成就出一个个令人刮目相看的国产品牌。假如此时你还沉溺于洋品牌的“骄傲”中，那势必将错过国产高级音响很多精彩的故事。

扎根于深圳的北峯科技，创办人郭先生原本就从事进口元器件贸易，由于始终心系发烧音响，一直在寻找机缘真正涉足高级音响器材开发中来。他深谙玩音响首先玩的是电源的道理，因此研发的工作也由电源开始了。郭先生常年接触不同类型的电子元器件、更长期和音响加工企业打交道，深知全球众多品牌大部分产品或配件均在国内生产。因此，郭先生认为国人不是不能做出好产品，关键还在于用心与把握。于是，他以自己创立的北峯品牌，费尽心力研发出此次我们见到的E-9电磁能量处理器，就是一件近期不多见的国产精品。

对电源的认知，很多人都知道从发电厂输送电力到入户的过程经历千山万水，数次的降压、质量不明的供电线路、如同天线一样大量接收空间各类电波，这样的供电质量对于追求完美音质的音响重播而言，无疑是致命的打击。入户前的供电状态我们几乎无力改变，那么，音响迷们能够状况的，恐怕只有入户之后的各种处理手段了。比如使用滤波器、隔离变压器、再生电源等等方式，几种处理方式虽然工作原理各异，目的皆是为了尽可能避免电能中夹杂着的各种干扰影响，让影音器材使用的电力更纯净，效果才能得以保证。

整套影音器材之中，无疑越是前端的器材，对电源纯净度的要求就越高。为什么呢？显而易见，音源类器材处理的是低电平的信号，电源越低越容易受到干扰。好比源头就被污染了，那么水质又怎么可能好呢？受污染的信号再经过功放数十倍的放大，声音之劣化是可想而知的。因此治水必先治源头，只有确保水源的质量，才谈得上优质的供水。因此，对前端电源供电作处理无疑能起到立竿见影的效用。郭先生瞄准了这个环节主导产品开发，他认为前端器材耗电不大，却是对电源质量最敏感的，采用常见的滤波处理虽然能够过滤特定频率的杂波，但降噪的效能却远远不够；而电源逆变再生也涉及到功放线路及元件特性的局限，而且存在寿命和稳定性的隐忧。

掌握核心技术与工艺

对于小功率电源处理，最合理的无疑是采用隔离变压器技术了，郭先生对于这项技术的研究却有独到见解，他认为变压器的结构没有秘密可言，而且铁芯、漆包线这些基本的材料当然要选好材料，关键在于制造工艺的把控上，必须要做到无振动、低磁漏，电感量要控制在适中的范围。郭先生选用杜邦的诺美纸做匝间绝缘，完成后采用德国和法国的树脂作全灌封处理，因此杜绝了微小振动。隔离变压器（Isolationtransformer）是指输入绕组与输出绕组带电气隔离的变压器，早期为欧洲国家用在电力行业。隔离变压器的原理和普通变压器的原理是一样的，都是利用电磁感应原理。隔离变压器一般是指1：1的变压器。由于次级不和地相连，次级任一根线与地之间没有电位差，广泛用于电子工业或工矿企业，机床和机械设备中一般电路的控制电源，安全照明及指示灯的电源之用，一般用来机器维修、保养用，起保护、防雷、滤波作用。

一般变压器原、副绕组之间虽也有隔离电路的作用，隔离变压器利用其铁芯的高频损耗大的特点，从而抑制高频杂波传入控制回路。用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。但在频率较高的情况下，两绕组之间的电容仍会使两侧电路之间出现静电干扰。为避免这种干扰，隔离变压器的原、副绕组一般分置于不同的心柱上，以减小两者之间的电容；也有采用原、副绕组同心放置的，但在绕组之间加置静电屏蔽，以获得高的抗干扰特性。静电屏蔽就是在原、副绕组之间设置一片不闭合的铜片或非磁性导电纸，称为屏蔽层。铜片或非磁性导电纸用导线连接于外壳。为了取得更好的屏蔽效果，郭先生在整个变压器外罩一个屏蔽外壳。对绕组的引出线端子也加屏蔽，以防止其他外来的电磁干扰。这样可使原、副绕组之间主要只剩磁的耦合，而其间的等值分布电容可小于0.01pF，从而大大减小原、副绕组间的电容电流，有效地抑制来自电源以及其他电路的各种干扰。

当然，现实应用中，隔离变压器不全是1：1变压器，比如郭先生这次研发的E-9就具备降压功能，230V输入电压选择230V输出，也可降压到115V输出，还可以定制100V和117V输出的规格。对于喜欢日制美制本土版器材的玩家而言，无疑是一大福音，比如赖总编府上的日版蓝光播放机就可直接通过北峯这款E-9取电了。

就是要追求完美

当然，郭先生的设计理念远非仅为打造一个高素质的隔离变压器，他的目标是设计出外观工艺与用料都真正顶尖的电源处理器，因此，E-9电磁能量处理器无论外观尺寸、外壳材质、表面质感处理、所有电器配件，甚至每一根螺丝都用上最好的。这可不是纸上谈兵，郭先生熟悉不同的加工厂，因此委外加工都选择最好的加工厂。

E-9电磁能量处理器的外壳看似平淡实际不简单，郭先生说从研发之初，他就定下了现在的黄金尺寸比例。而机壳的选料和加工更是前所未有的重量级，个中更蕴藏着很多奥秘。E-9实际上被规划为上盖外壳、内部架构和底座三层结构，每一层的用料结构都相当考究。比如外壳，以往我们常见很多类似体型的拖板都采用铝型材或者金属板冲压而成，但E-9却是采用整块特种6系合金AL6463胚料，采用CNC机床加工而成。郭先生对工艺要求极高，比如4条倒角园边和大面积的表面平整度，一般的CNC机床根本无法满足要求，即使是德国、瑞士顶尖的6万转CNC，老外工程师看到郭先生的图纸要求后都举手投降。后来郭先生找到一家深圳本地加工厂，所使用的机床是广东人打造的3万转级别，加工工艺却能够出满足郭先生严苛的要求，从一个侧面也印证了世界工厂的水准并不比老外逊色。这件上盖的内部作掏空处理，每个面与角的加工精度要求甚至与外观无异，厚重之余堪称加工精度的典范。

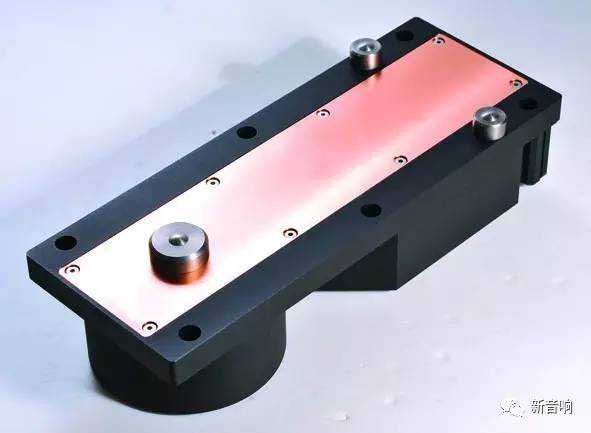

内部框架的选料，包括隔离变压器的屏蔽罩和电源插座地台，同样是AL6463。这个平常看不到的内部，在够结实的同时，细节同样是相当讲究的，比如隔离牛与插座底座之间也采用严密的盖板覆盖屏蔽，避免任何可能的干扰。而底座的材料则选用密度硬度更高的材料：美国铝业原产的AL7075。底座内还内镶了更高密度的材料：C1100电解铜，这块铜板由4.2公斤坯料加工成净重1.59公斤的成品。这块铜板不但增加了底座重量，起到抵御谐振的作用，实际上还兼具了地盒的功能，让地线传导的杂讯在此消弭掉。而三点式的脚座更采用高密度的德国产三元合金精工车制，其中一颗安装位置正正位于隔离牛中心轴线下，起到最佳的导振和避震效果。纵观E-9整个结构，郭先生说这是一个考虑到低重心和谐振控制的优化设计，从高至低材料密度渐次增加，令E-9重心稳固，厚重的用料同类产品中绝无仅有。

追求精益求精的郭先生，更在E-9上使用他能找到的最好的材料，比如全机所有固定螺丝，均采用日本NBKSU304不锈钢螺丝，这种螺丝的加工精度非一般可比，更较普通品贵上10倍以上。输入电源插座与电源保险管采用SCHURTER的产品，电源开关为ITW品牌额定12A/浪涌100A的产品，电压切换开关是CK的，输出电源插座是HUBBELL最高规格的IG8300，压接端子是英国产AMP的，连接线是1.0m㎡的6N单晶铜线，接地线是1.0m㎡5N单晶银线，每一种配件都以最高可靠性为原则。郭先生说他就是要用最好的材料最好的工艺、结构，打造出一款史无前例的顶级电源处理器。除了我们能够见到的所有材料和工艺，其实郭先生对于隔离变压器如何能发挥最佳效能，如何真正改善电源供电品质，还是有不少技术碍于商业秘密无法在此一一公开的。但试听的结果已经明确告诉我们，虽然仅用于播放机一个环节，这台E-9电源处理器确实能明显改善音响系统的声音素质。尝试串联两台使用，效果之显著更是1+1＞2。虽然E-9价格不便宜，但对于追求完美的Hi-玩家，能够帮助你的系统打好基础，更能够锦上添花的产品，E-9依然值得投资。

音乐，美的节奏，美的世界，在音乐中能让人感悟人生，亦能让人音悦人生！
