可定制云托管表盘，深入拆解Noise ColorFit Pulse Go Buzz 智能手表

近日，根据知名调研公司CounterpointResearch发布的最新调研报告显示，2022年第二季度全球智能手表市场的出货量同比增长13%。其中，印度的智能手表市场同比增长超过300%，超过中国位居第二，智能手表市场正处于健康增长的正确轨道上。

Noise是来自于印度的消费电子品牌，创建于2014年。随着智能穿戴产品的爆发，Noise快速进入了市场，推出了蓝牙耳机、智能手表及配件产品，旗下智能手表在印度市场的销量一直占据着领跑的地位。

此次要拆解的是NoiseColorFitPulseGoBuzz智能手表，这款智能手表配备有大型彩色触摸屏，支持蓝牙通话，支持蓝牙5.3，可定制150多个和云托管的表盘。搭载光学心率传感器和动脉血氧饱和度监测器，具有24×7心率监测等功能以及提供多种运动和健身模式，为你的健康保驾护航。另外有IP68级别的防水和防尘认证，支持AIENCBT通话，典型续航时间7天，提供五种配色可供选择。

我爱音频网此前还拆解过NOISE旗下的NOISEColorFitPro4智能手表、NoiseAirBuds真无线耳机、NoiseShotsXO真无线蓝牙耳机，下面再来看看这款产品的详细外观设计和内部结构配置信息吧~

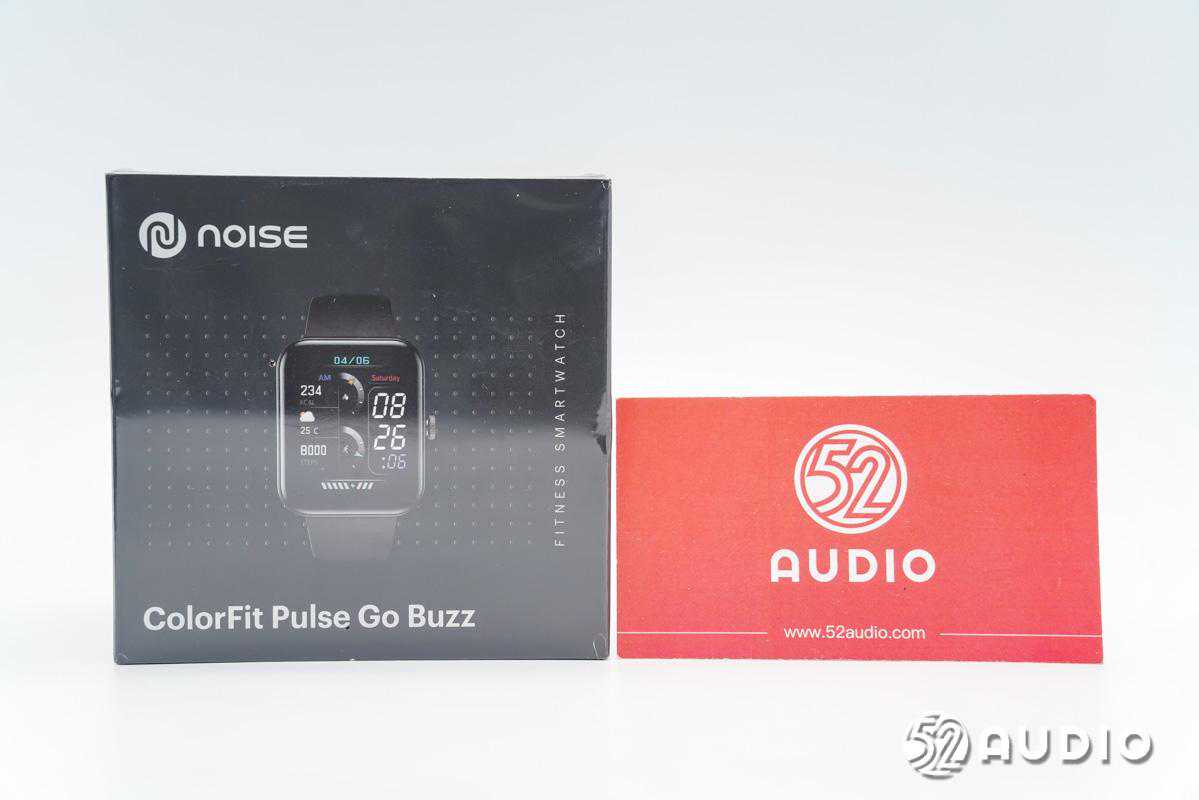

NoiseColorFitPulseGoBuzz智能手表包装盒整体采用全黑的设计，更好地突出展示了产品。包装盒正面设计有品牌LOGO和产品名称，以及手表表盘的外观设计渲染图。

包装盒背面介绍有产品的功能特点，包括：1.69英寸高清触控屏、蓝牙通话、心率监控、血氧检测、电话和短信快速回复、多运动模式、最长约7天续航、IP68级防尘防水、应激检测程序。下方展示有产品二维码、购买渠道以及官方网址。

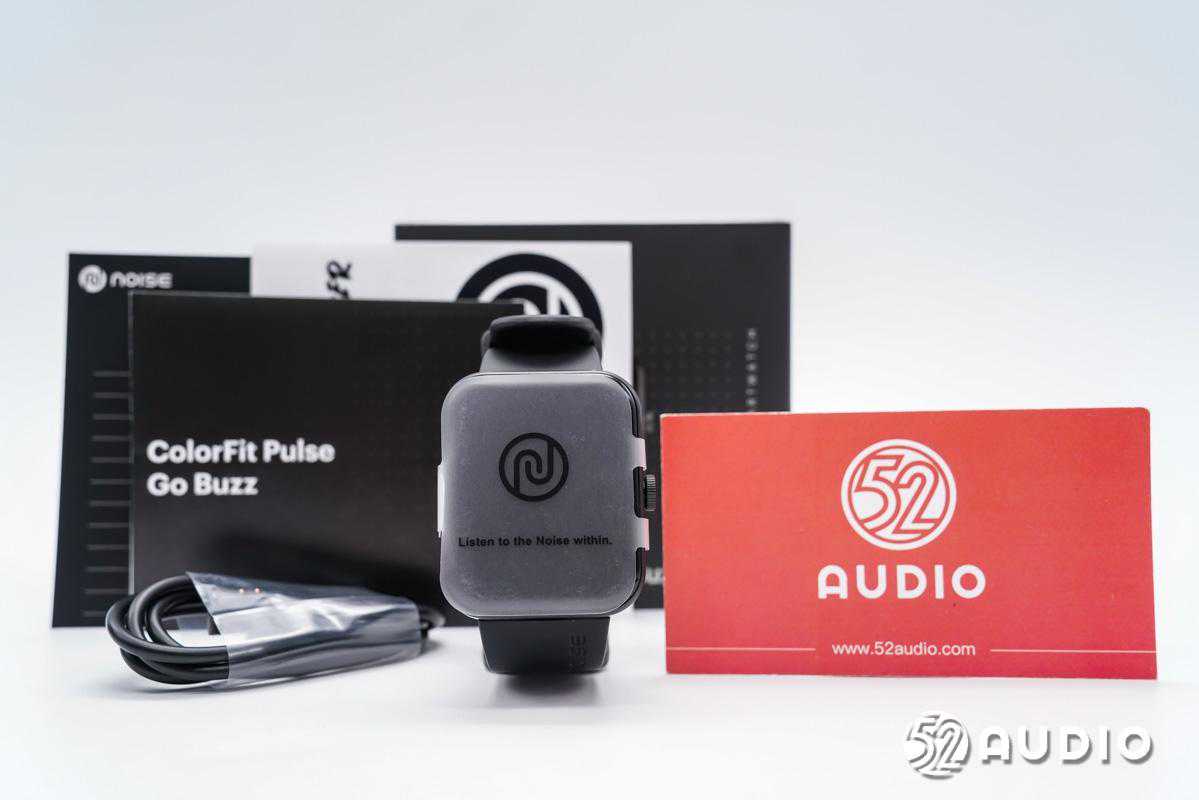

包装盒内部物品有手表、充电线、产品说明书等文档。

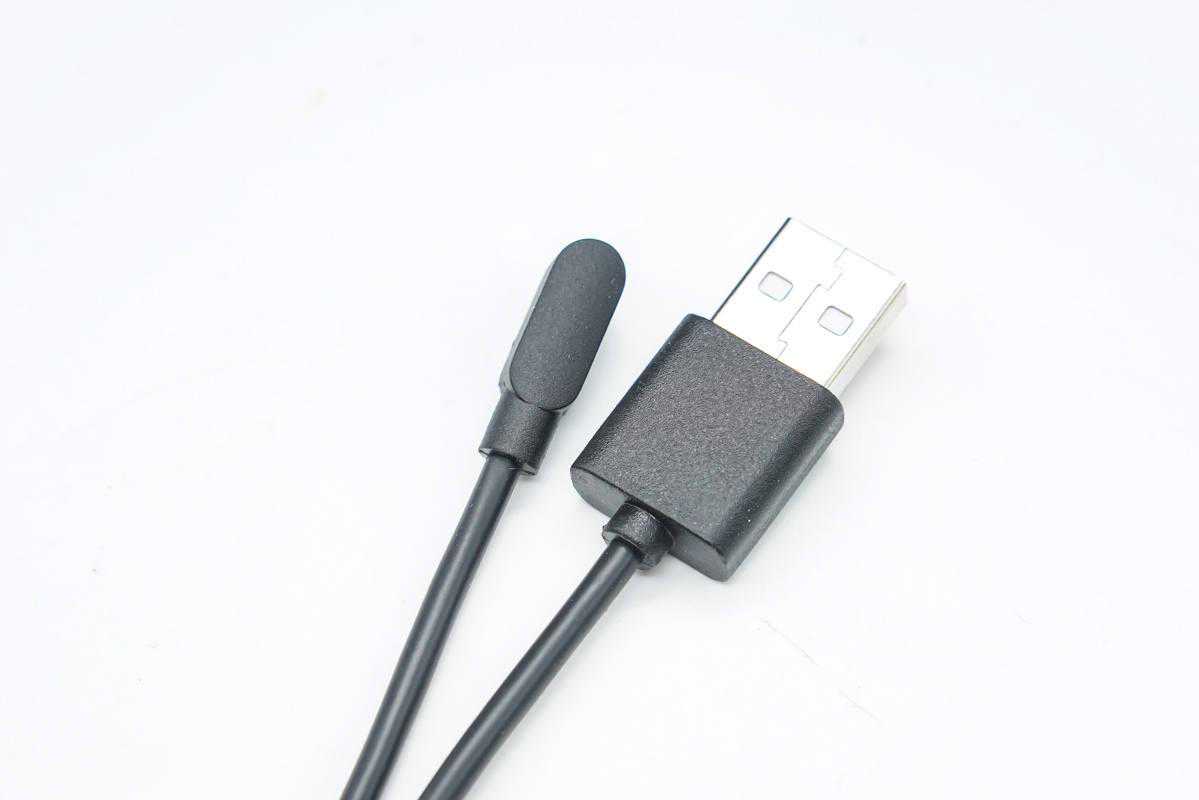

手表磁吸充电线接头展示。

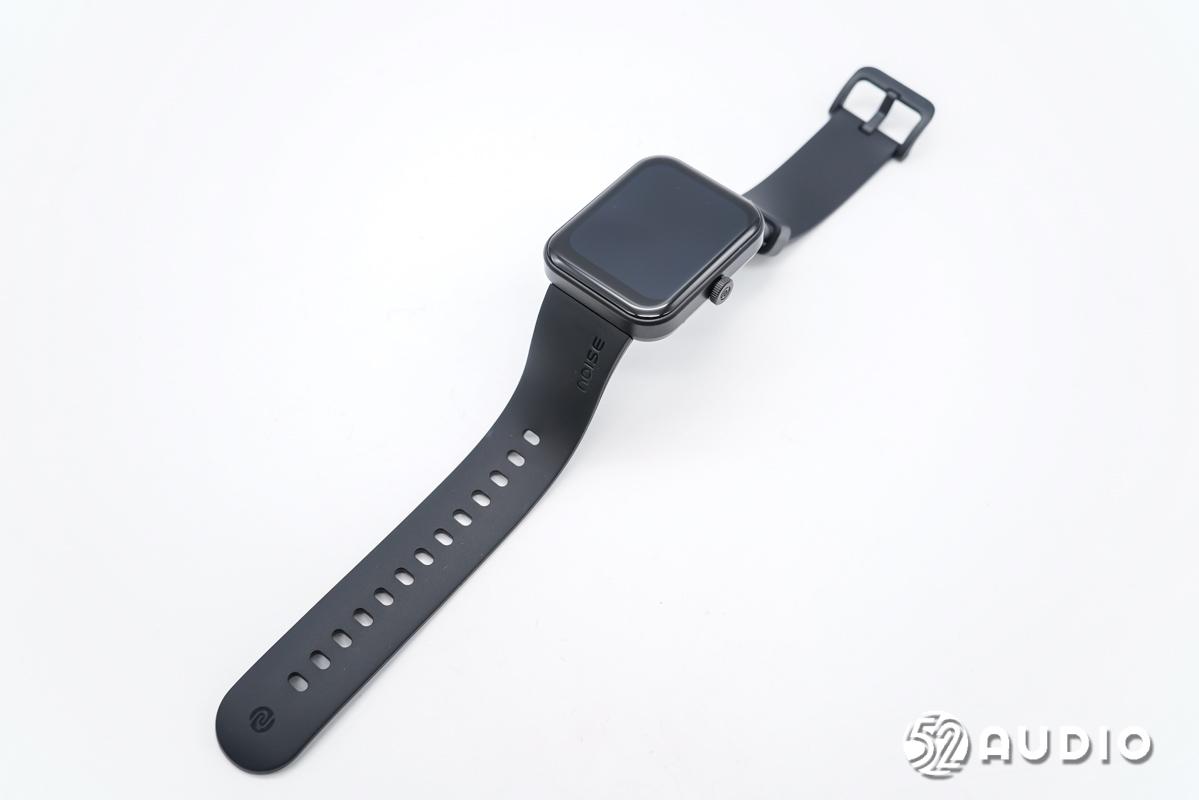

NoiseColorFitPulseGoBuzz智能手表正面外观一览，采用了方形表盘和硅胶表带。

另外一侧设置有通话麦克风拾音孔，中间数字表冠上雕刻有“NOISE”品牌LOGO。

手表一侧设置有扬声器开孔，用于蓝牙通话功能。

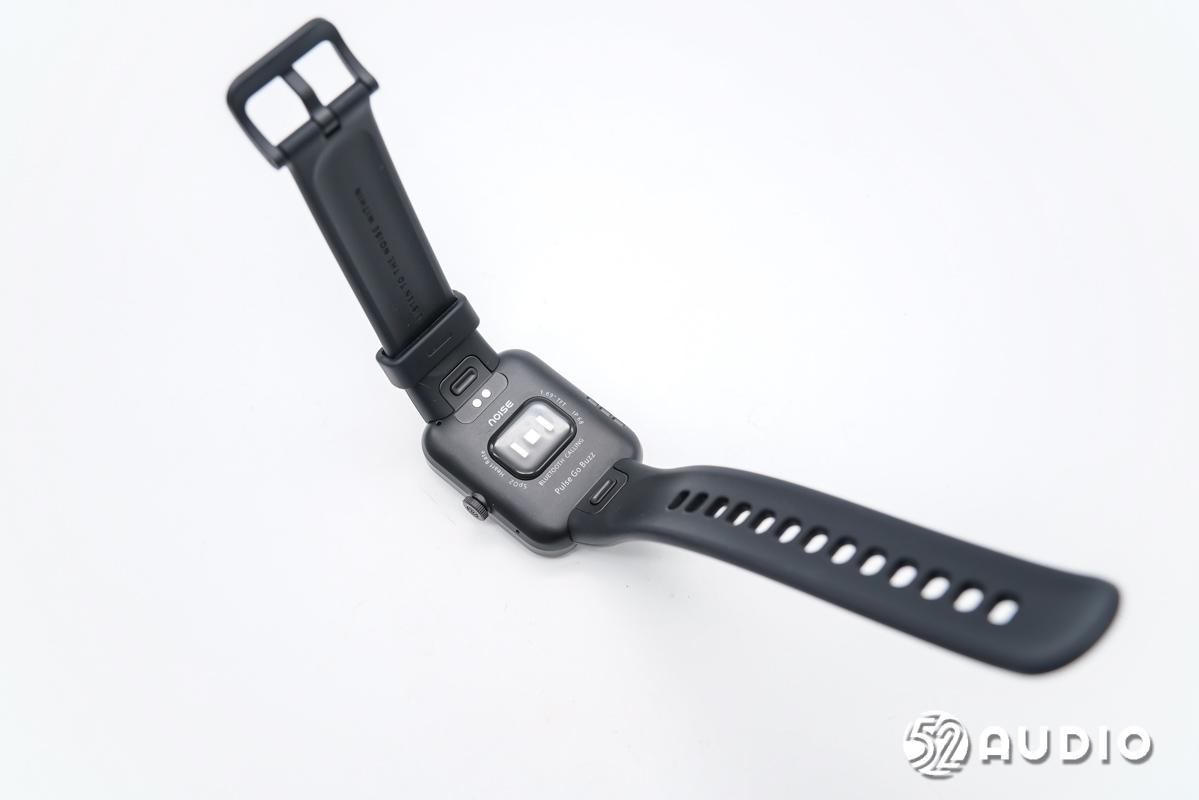

NoiseColorFitPro4智能手表背面外观一览，表带采用卡扣方式与手表进行连接。

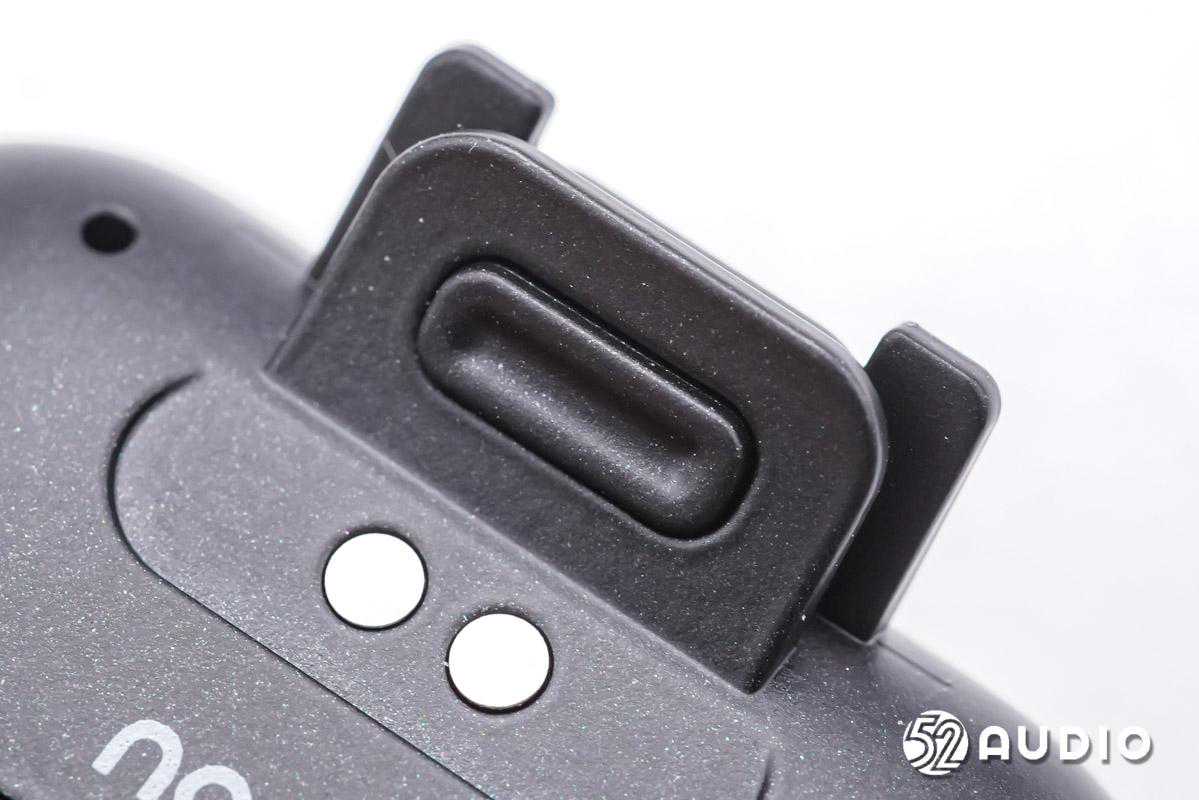

表带与表盘固定的卡扣特写。

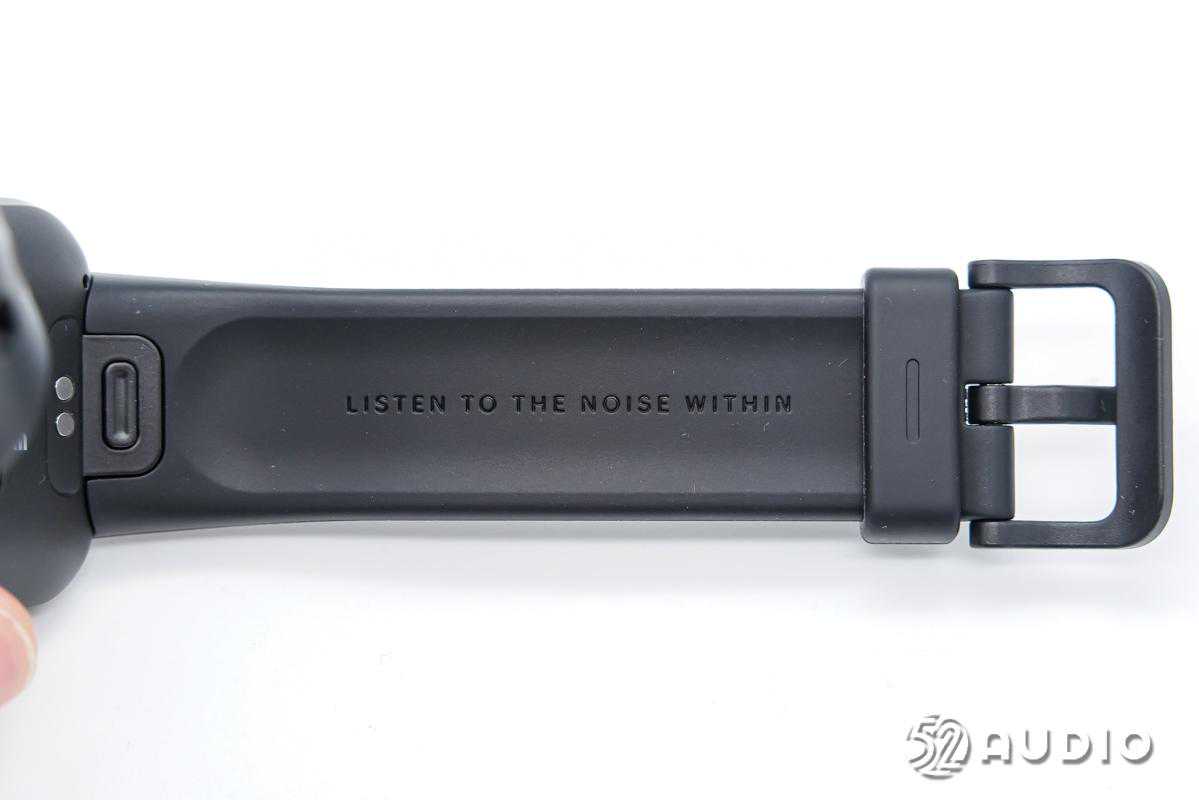

表带内侧刻有“倾听内心的声音”英文字样。

NoiseColorFitPulseGoBuzz表带表扣特写。

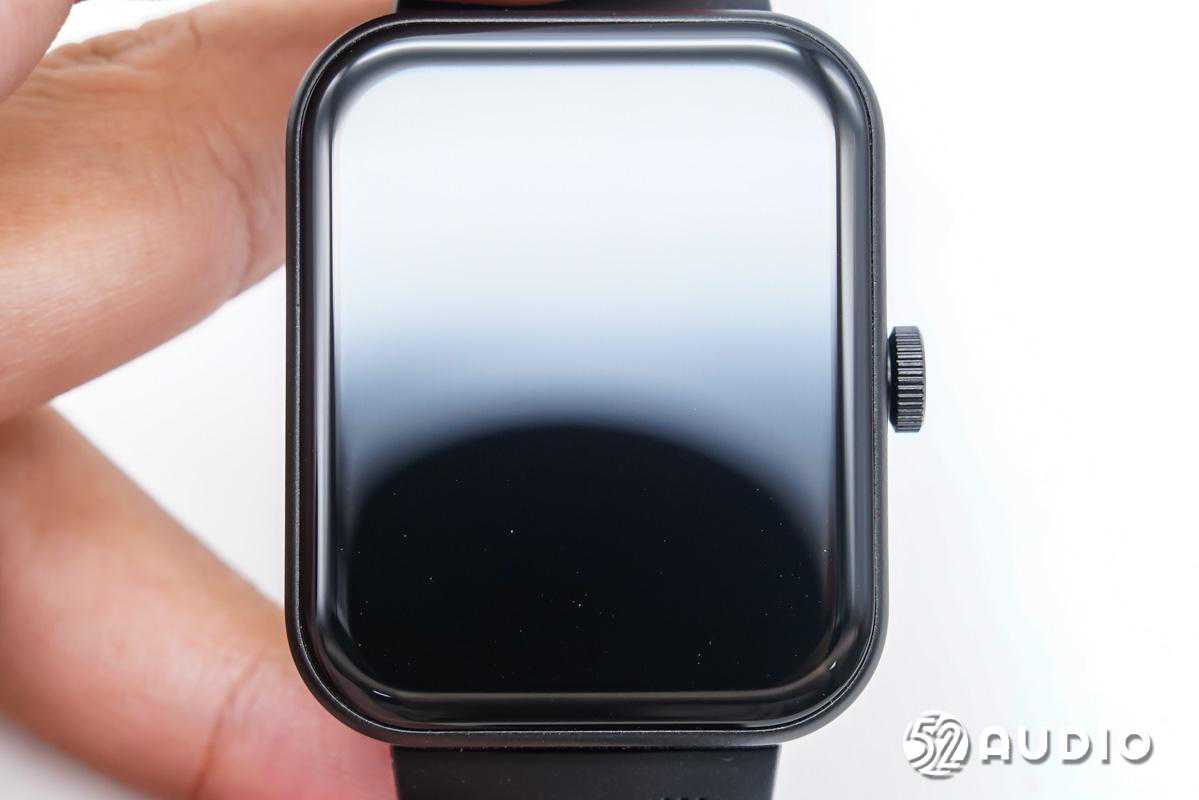

表盘正面展示，屏幕边缘过渡圆滑，便于触控。

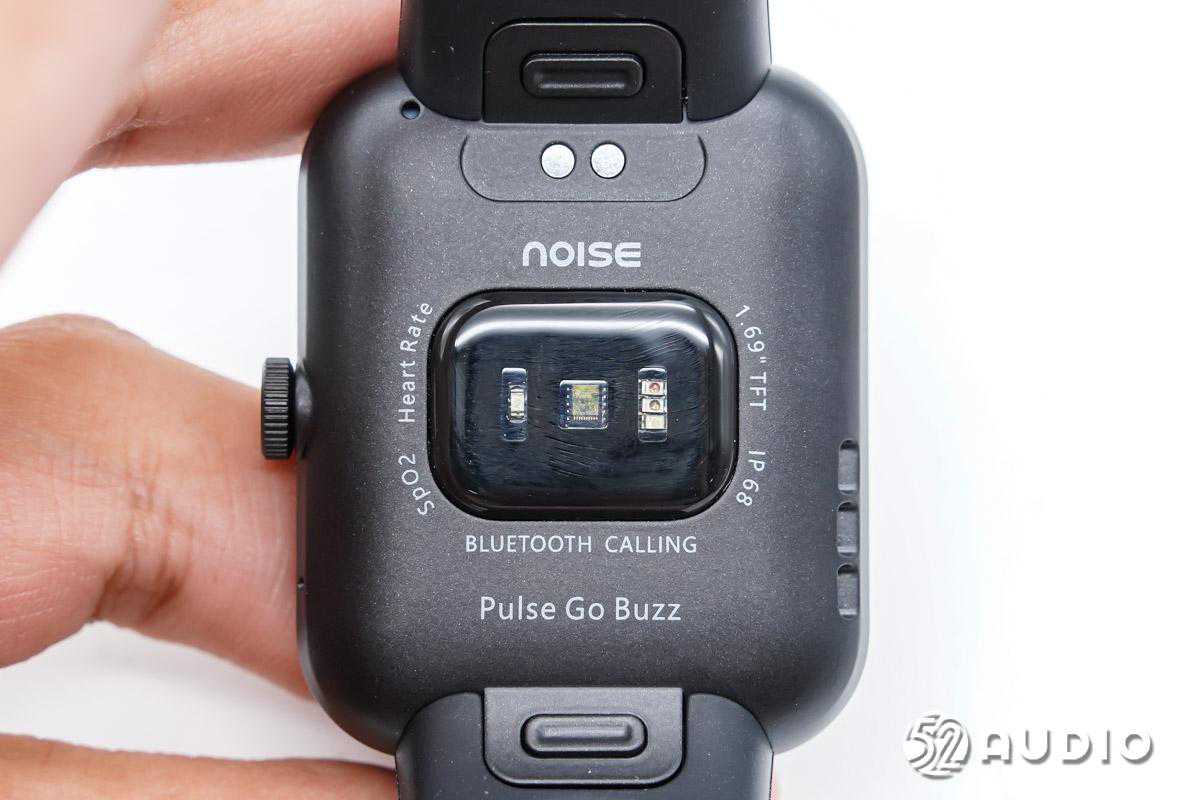

表盘背面特写，采用了磁吸接口充电，中间椭圆形健康监测模组凸起，佩戴时贴近皮肤，提供更精准的检测。

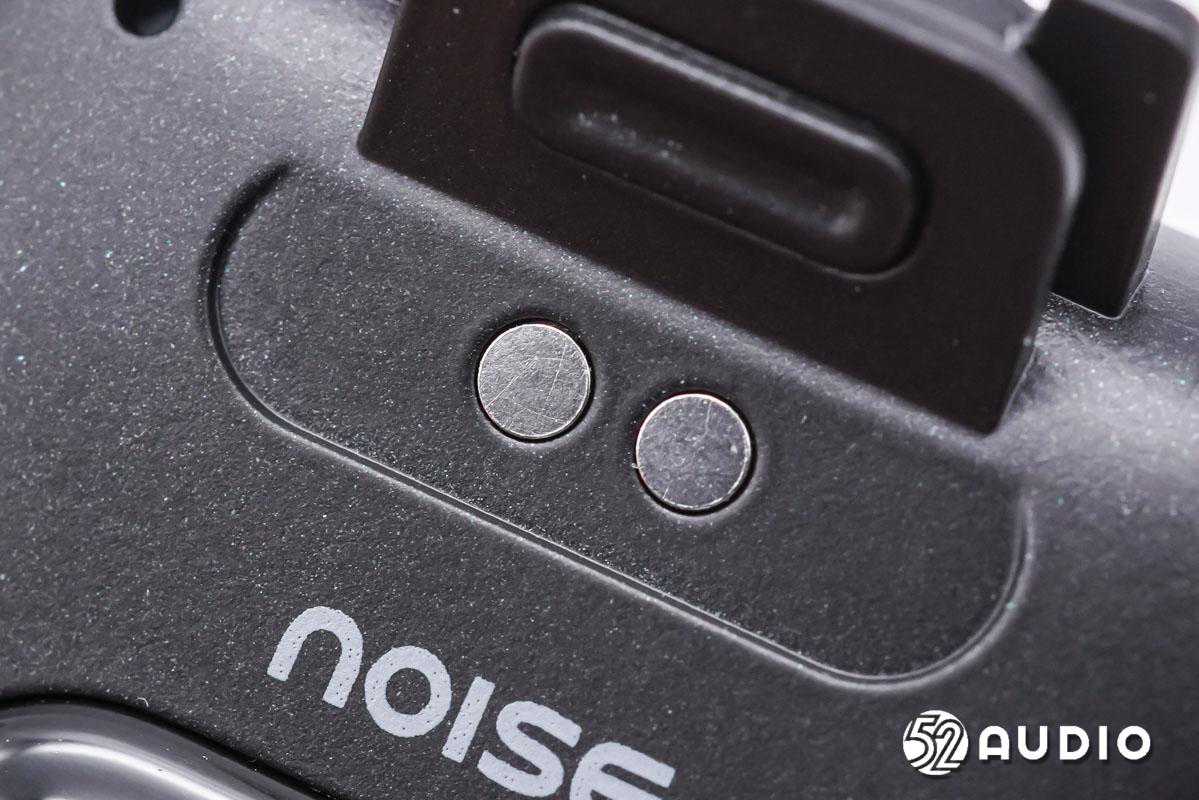

为手表充电的磁吸充电触点。

健康监测模组特写。

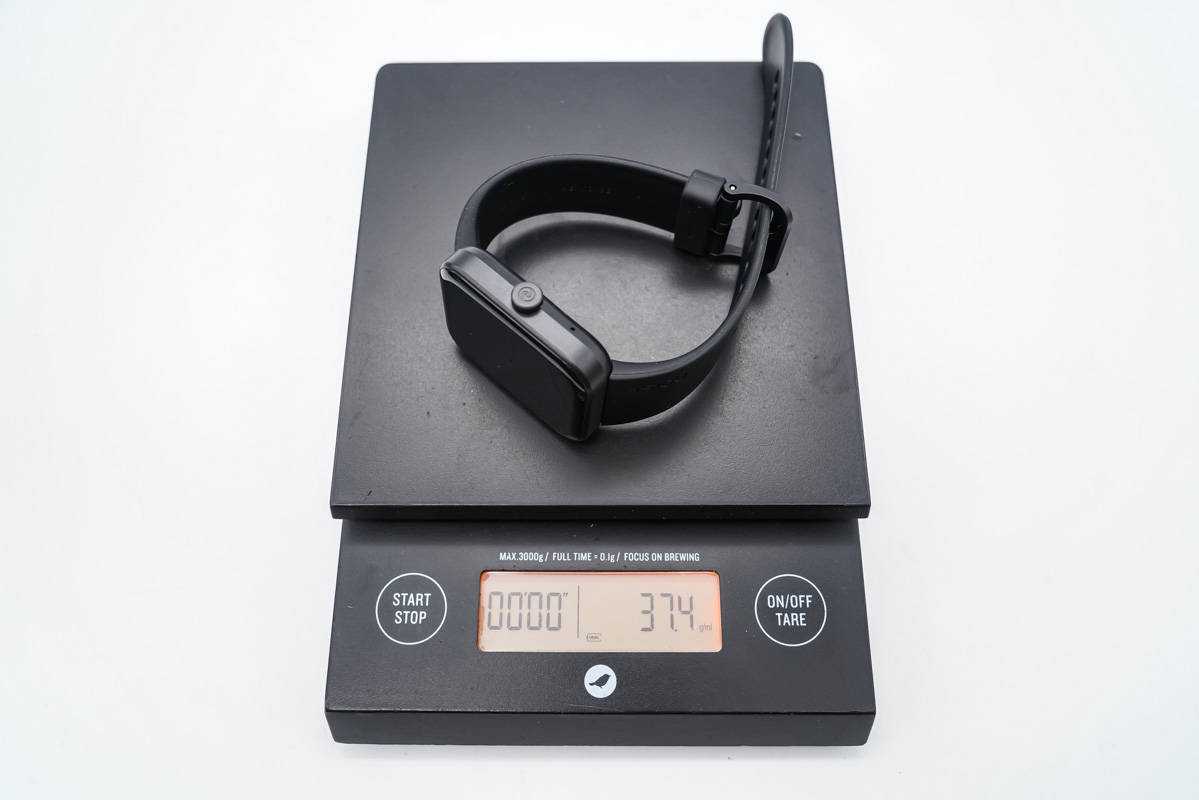

经我爱音频网实测，NoiseColorFitPulseGoBuzz智能手表整机重量约为37.4g。

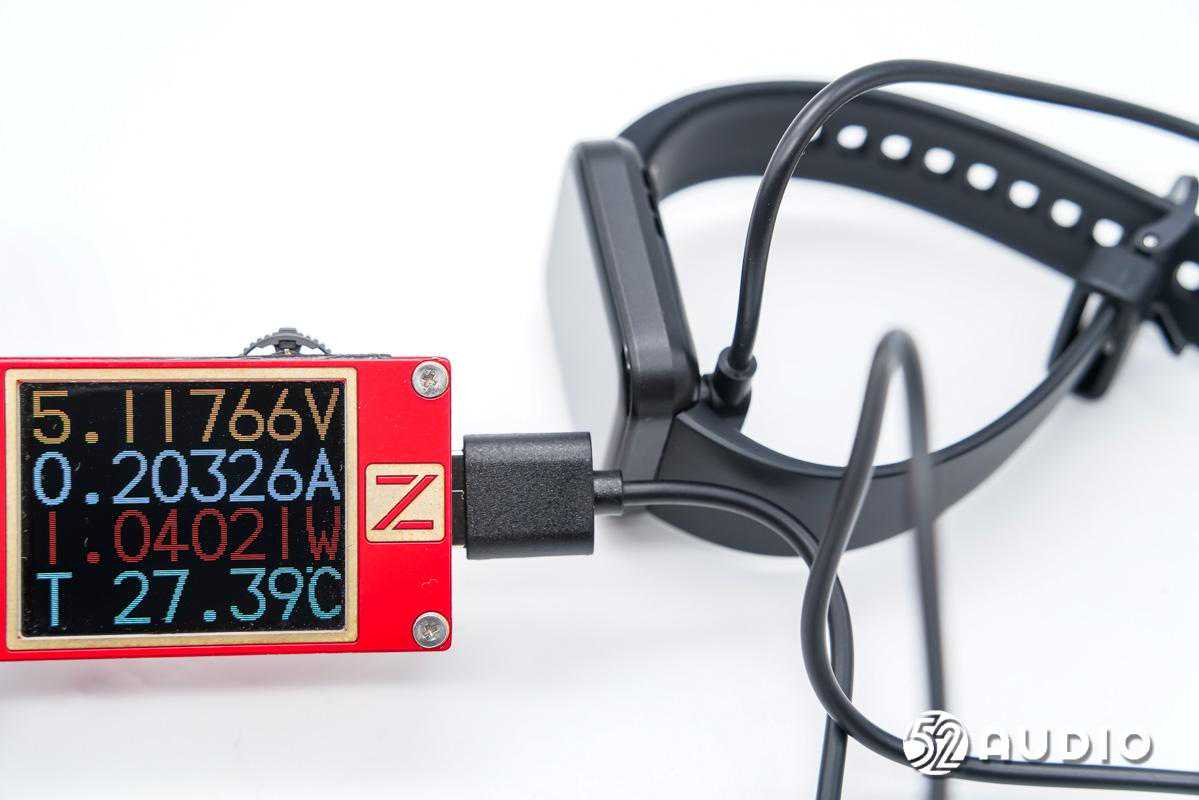

爱音频网采用ChargerLABPOWER-ZKT002便携式电源测试仪对NoiseColorFitPulseGoBuzz智能手表进行有线充电测试，输入功率约为1.04W。

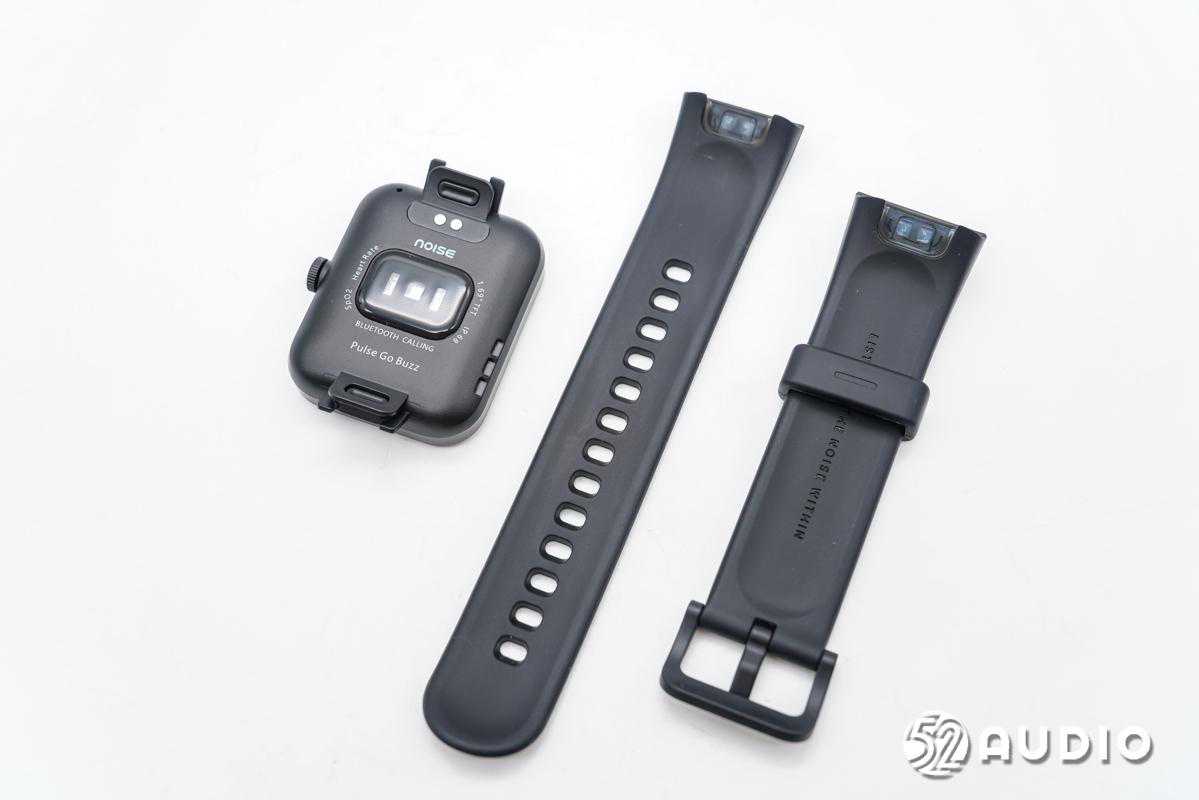

进入拆解部分，解开卡扣取掉表带。

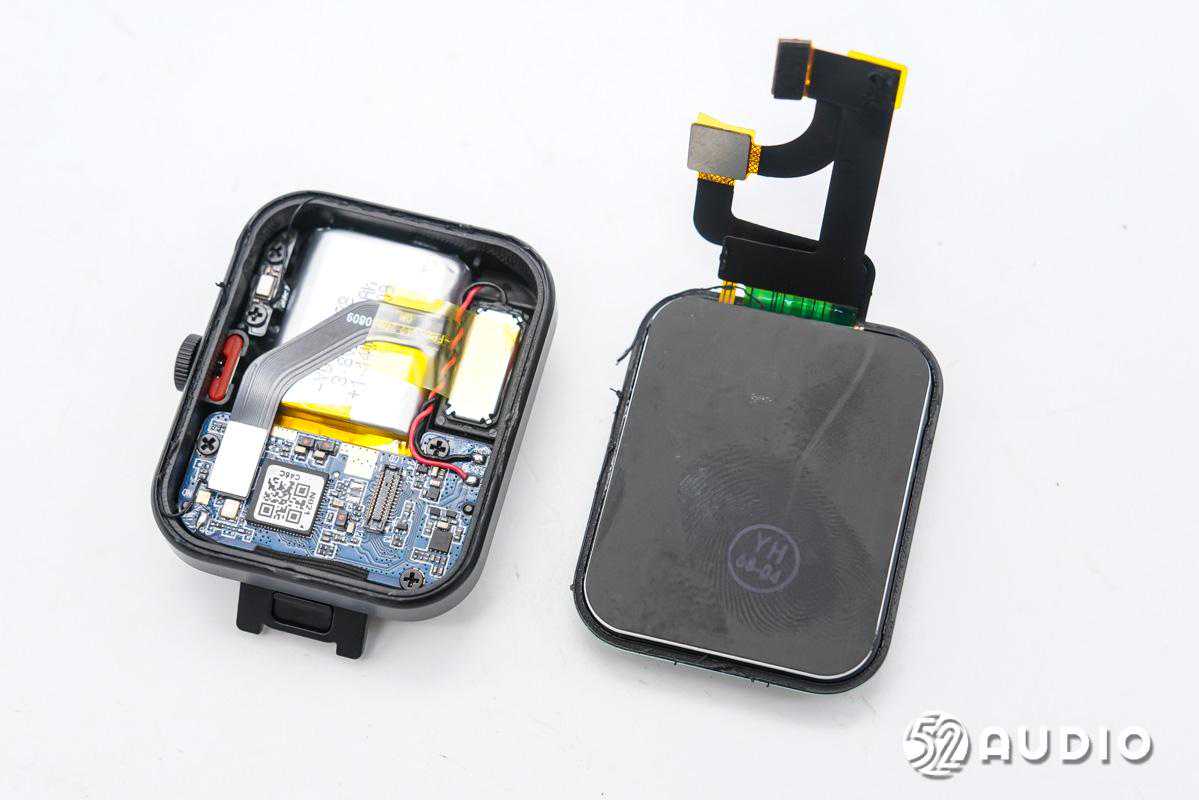

加热屏幕边缘，取下屏幕，拆开手表。

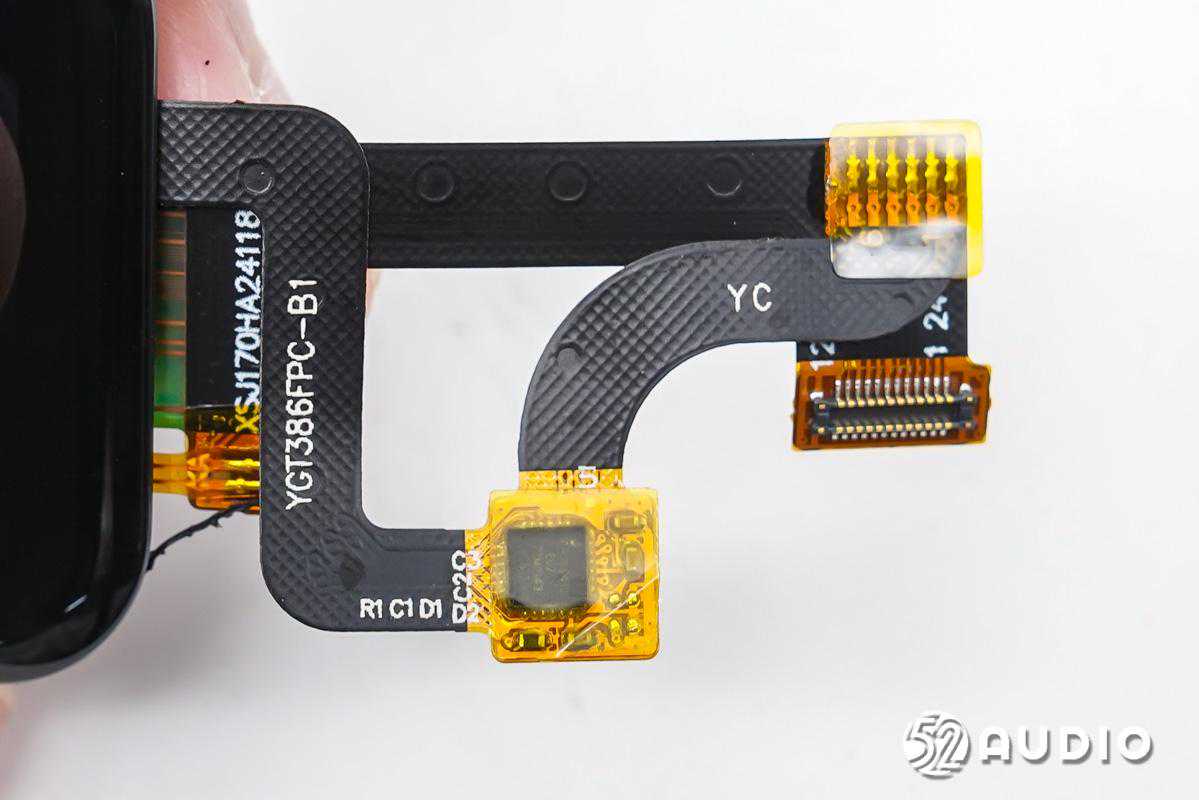

屏幕排线电路一览，元器件覆盖有绝缘胶带防护。

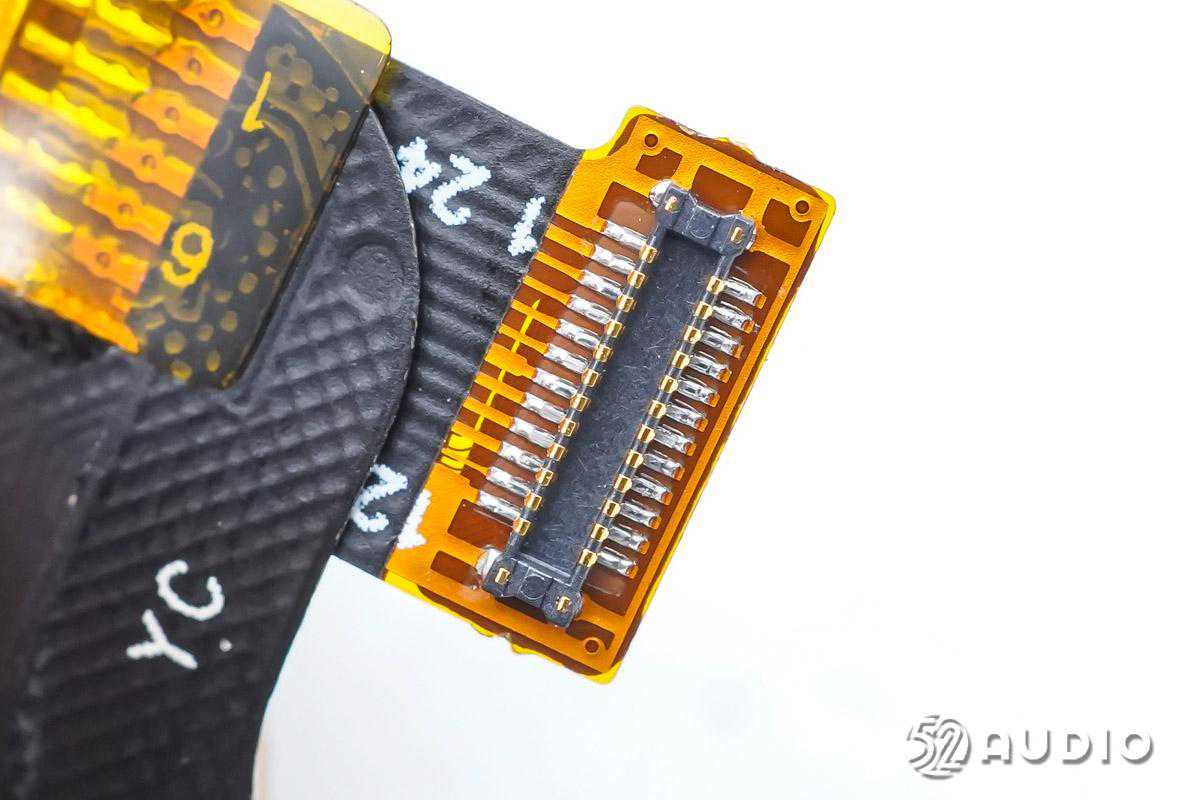

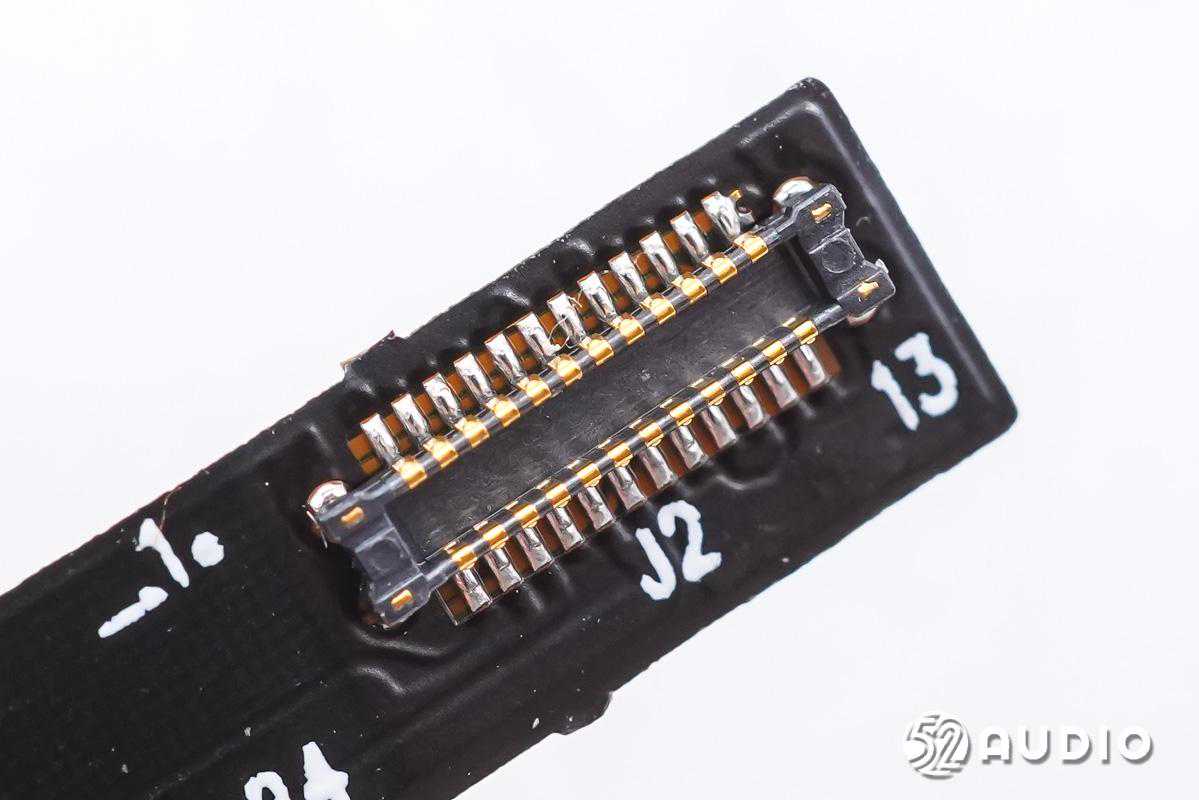

屏幕排线连接主板的BTB连接器公座特写。

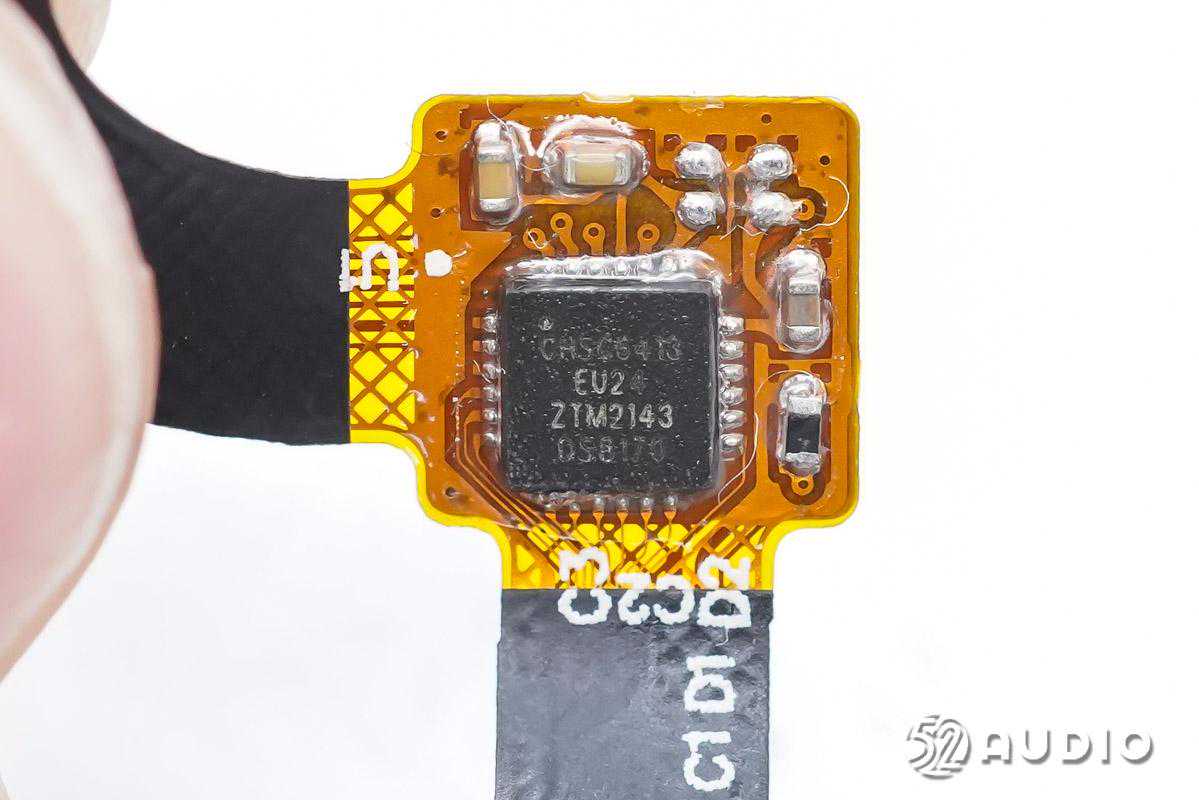

屏幕触摸IC特写。

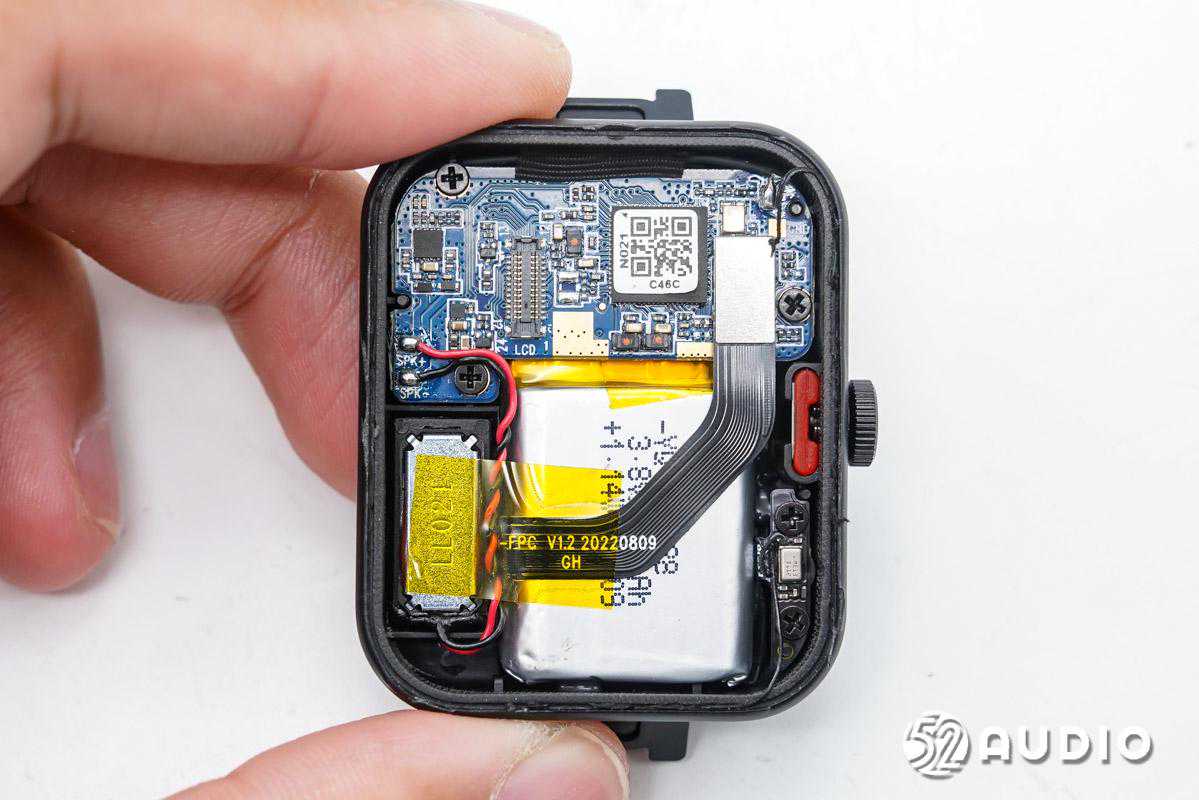

手表腔体内部结构一览，主板及组件通过螺丝固定，健康监测模组排线同样通过BTB连接到主板。

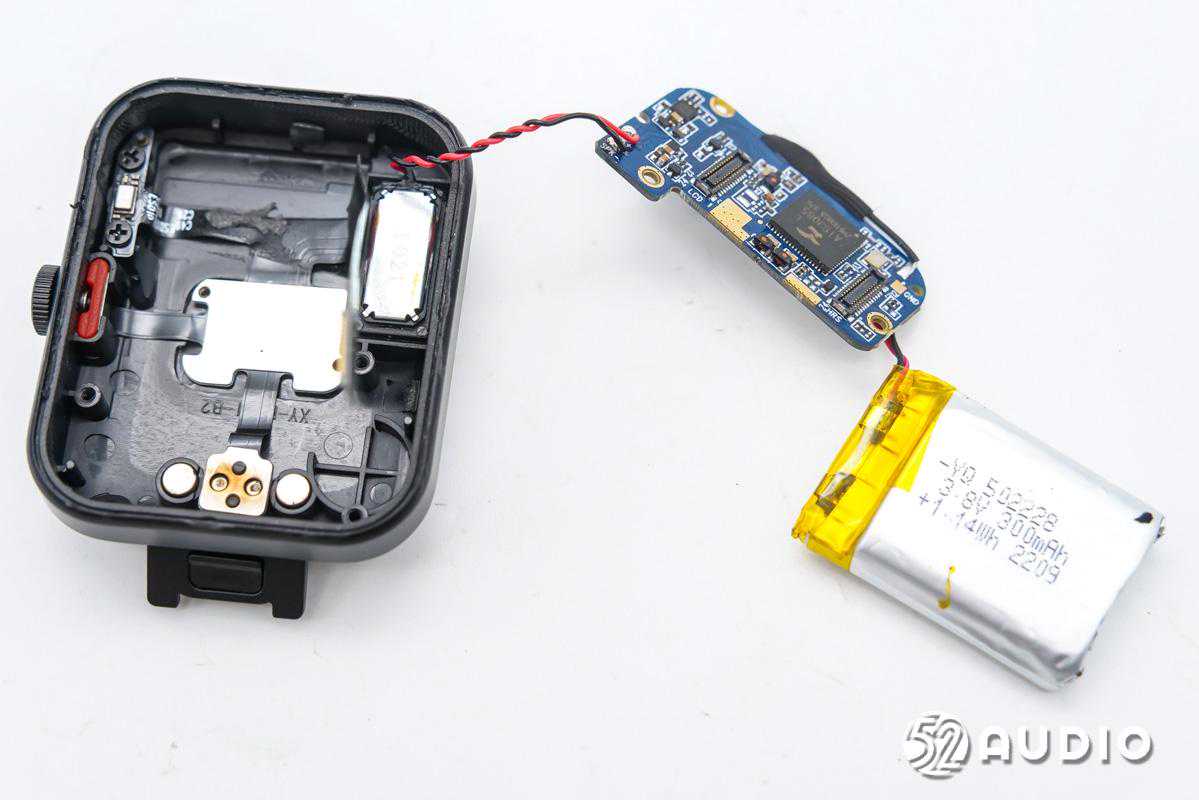

拧开主板的固定螺丝，挑开连接器，取出主板和电池单元。

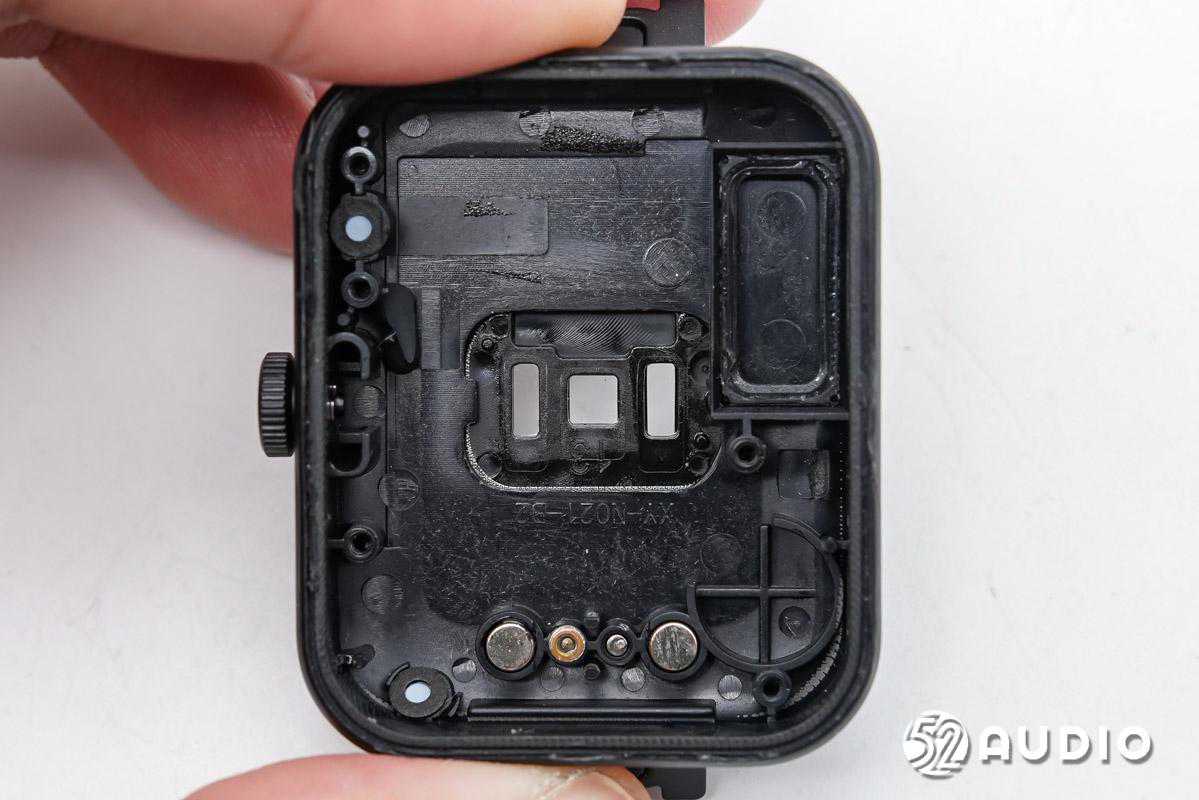

腔体内部结构一览，支架里健康监测模组位置中间镂空。

电池保护板一侧电路一览，导线焊接。

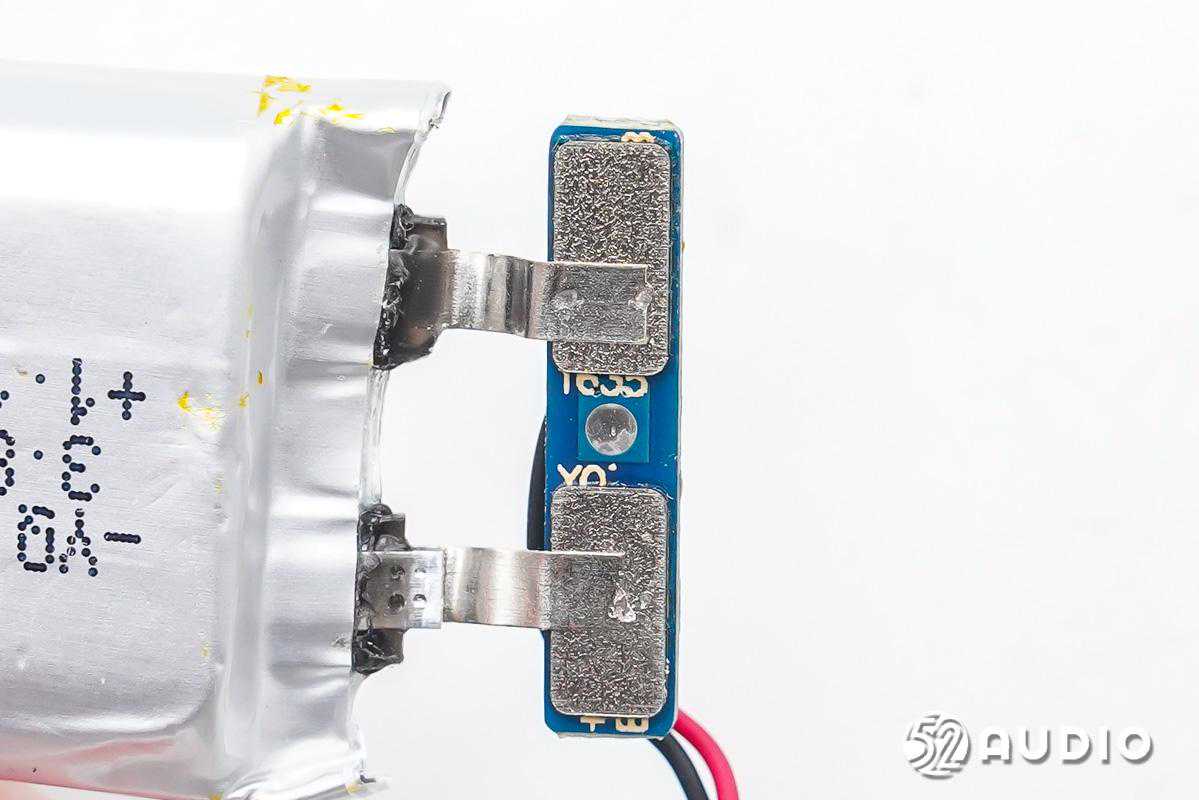

电池保护板另外一侧电池镍片点焊连接。

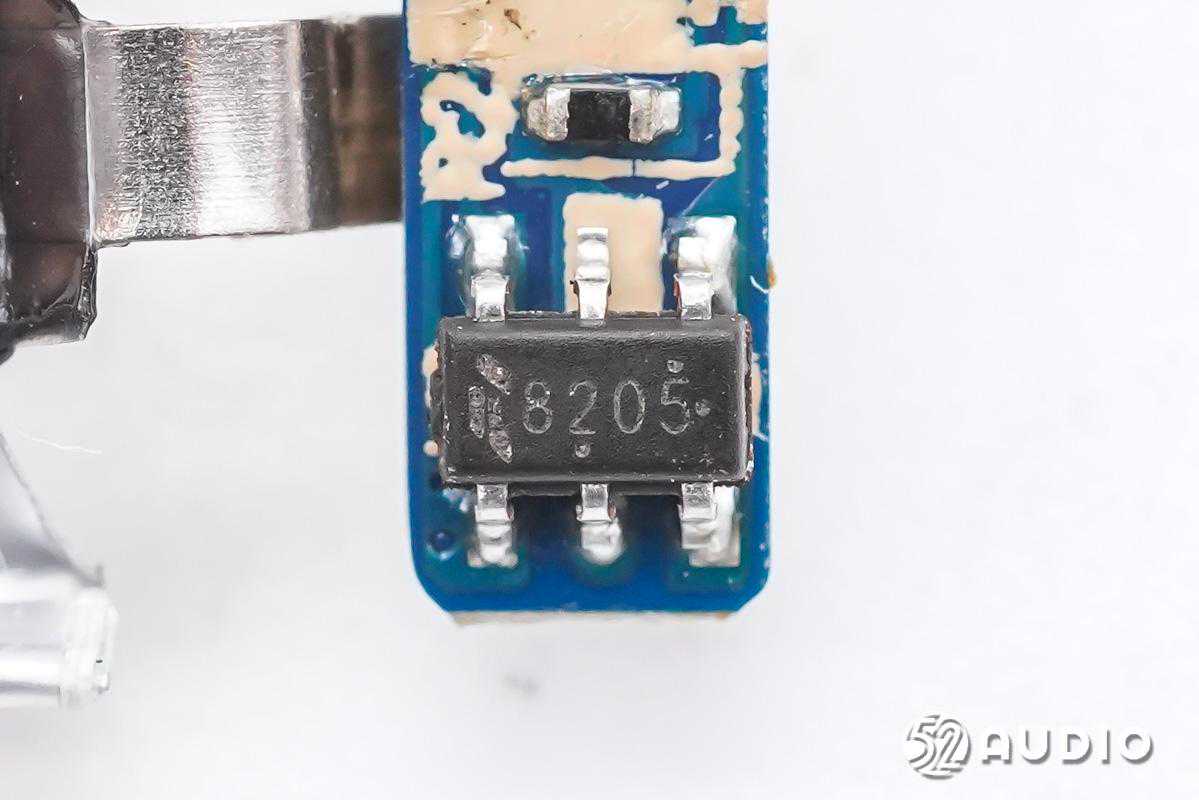

丝印8205的MOS管。

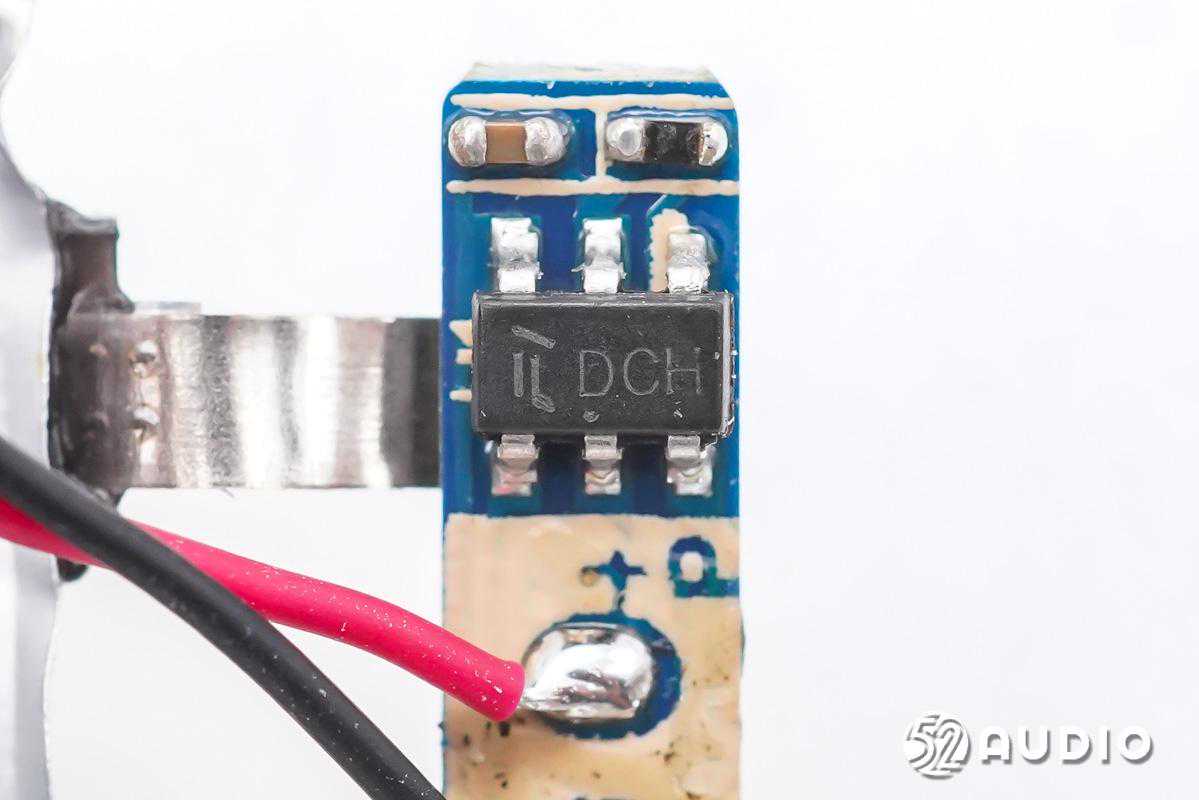

丝印DCH的锂电保护IC，用于为电池提供过充，过放和过流保护。

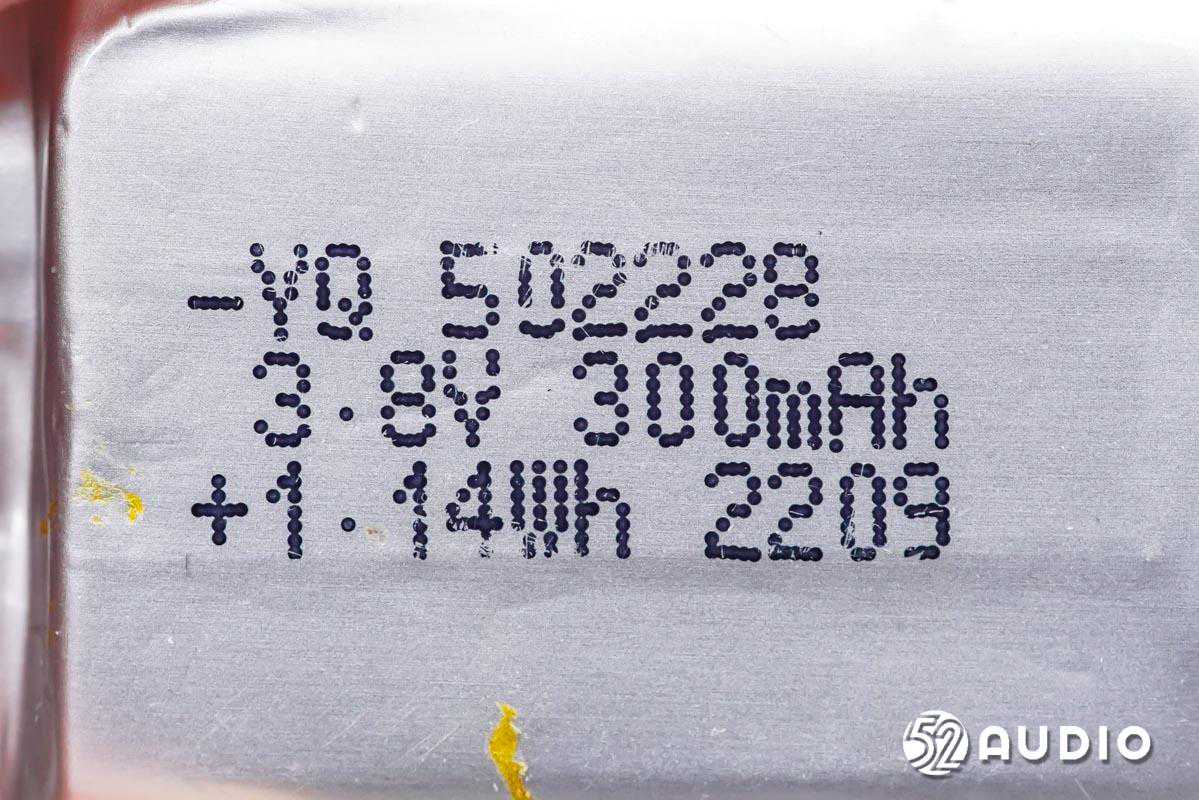

手表内置锂电池型号：YQ502228，电压：3.8V，容量：300mAh/1.14Wh。

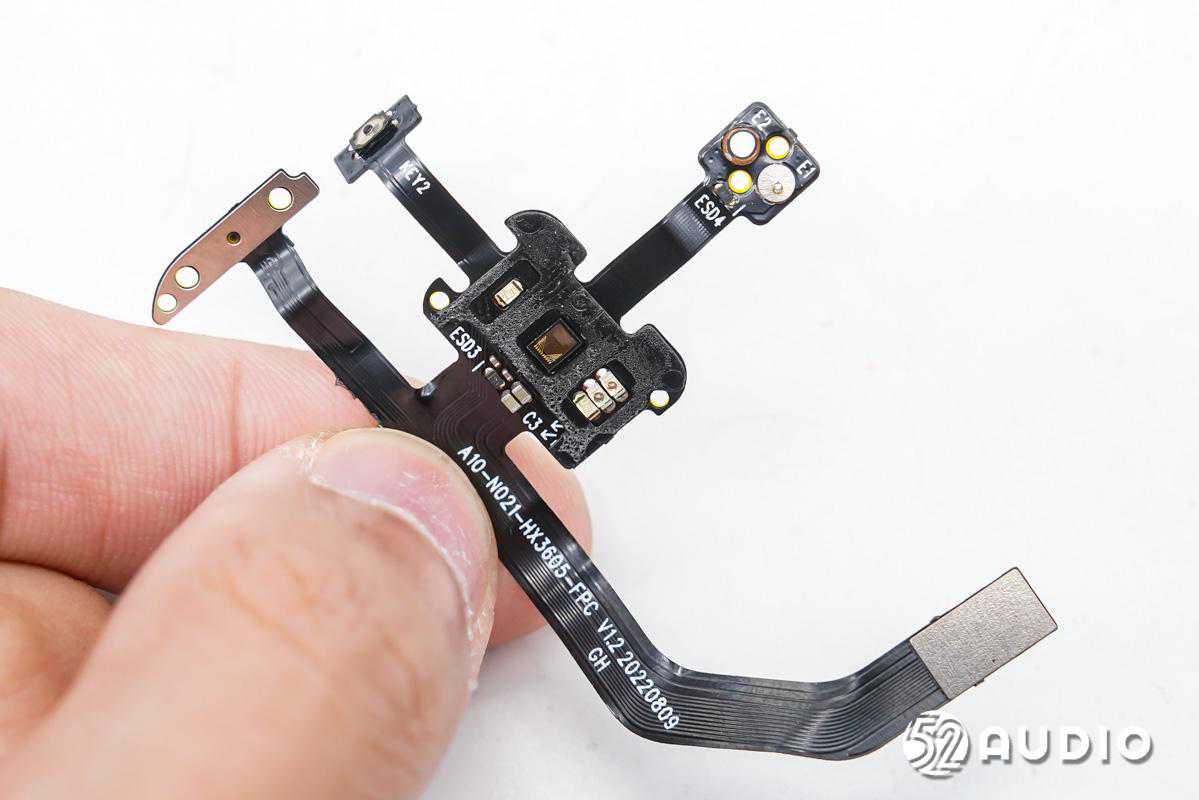

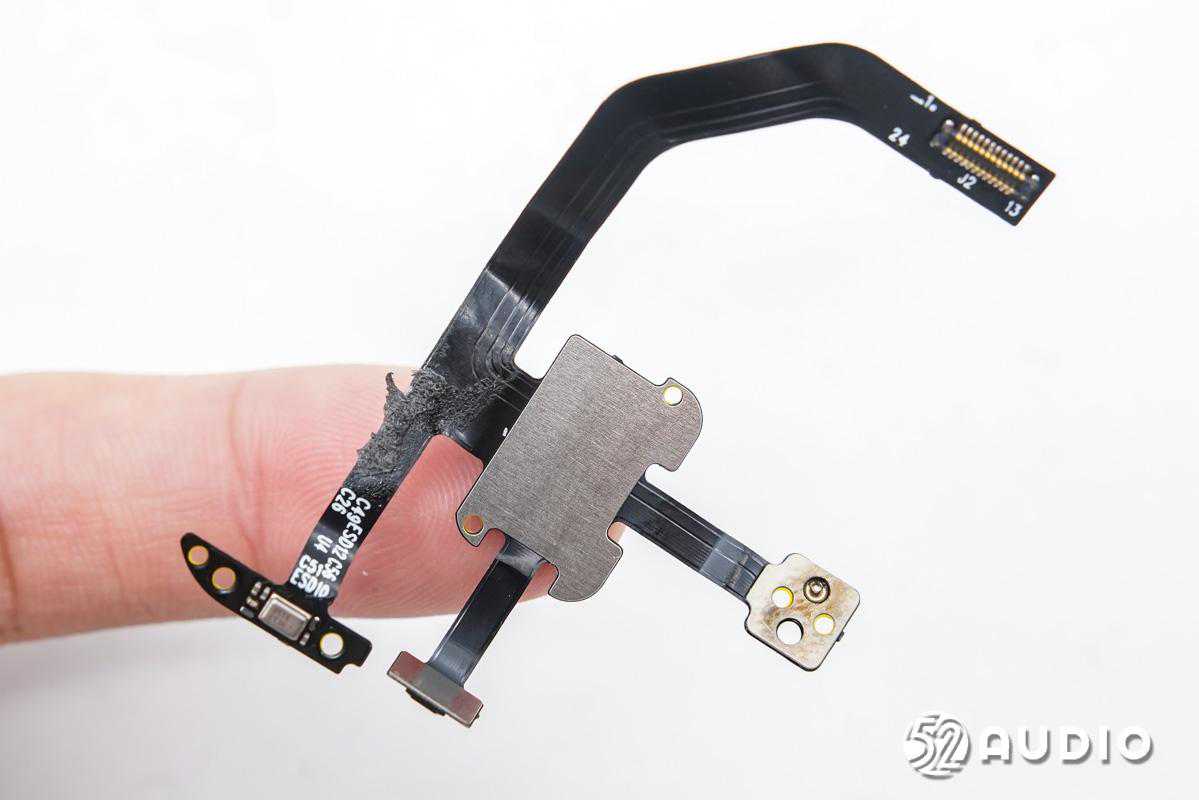

手表外壳内部排线电路一览。

手表排线另外一面电路一览。

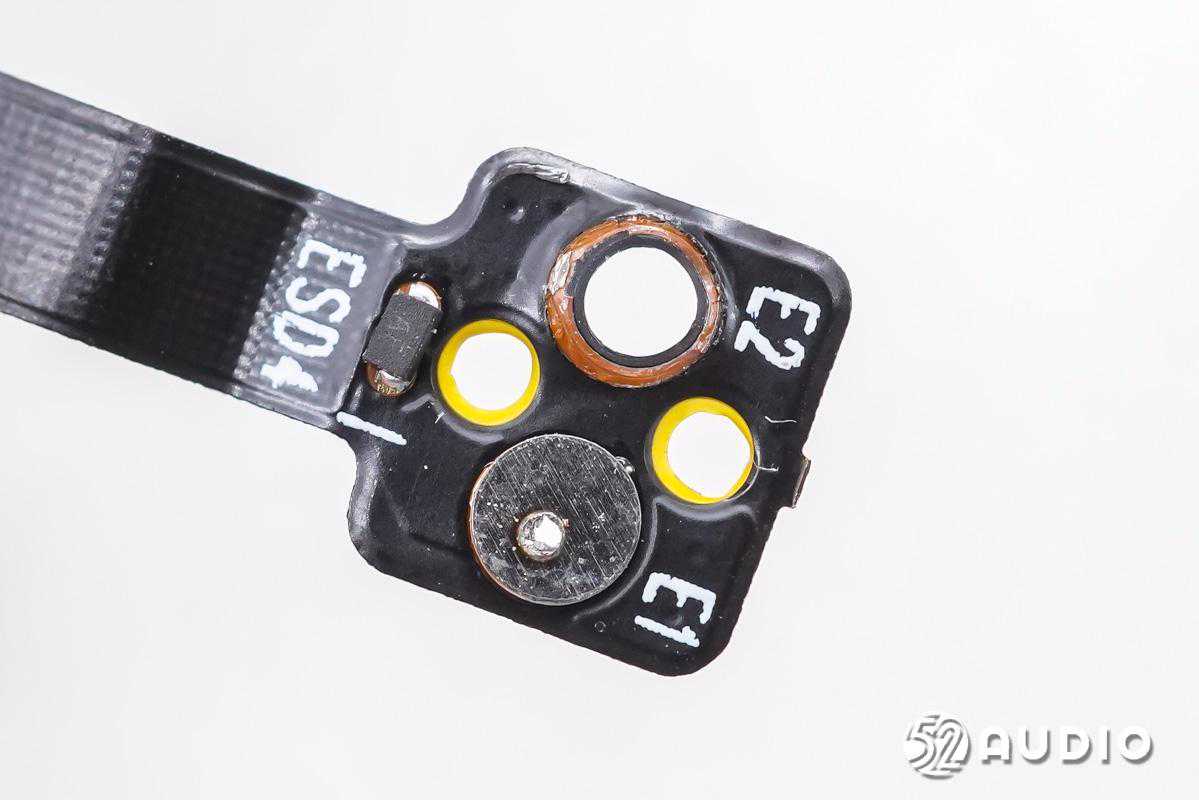

连接充电触点的焊点。

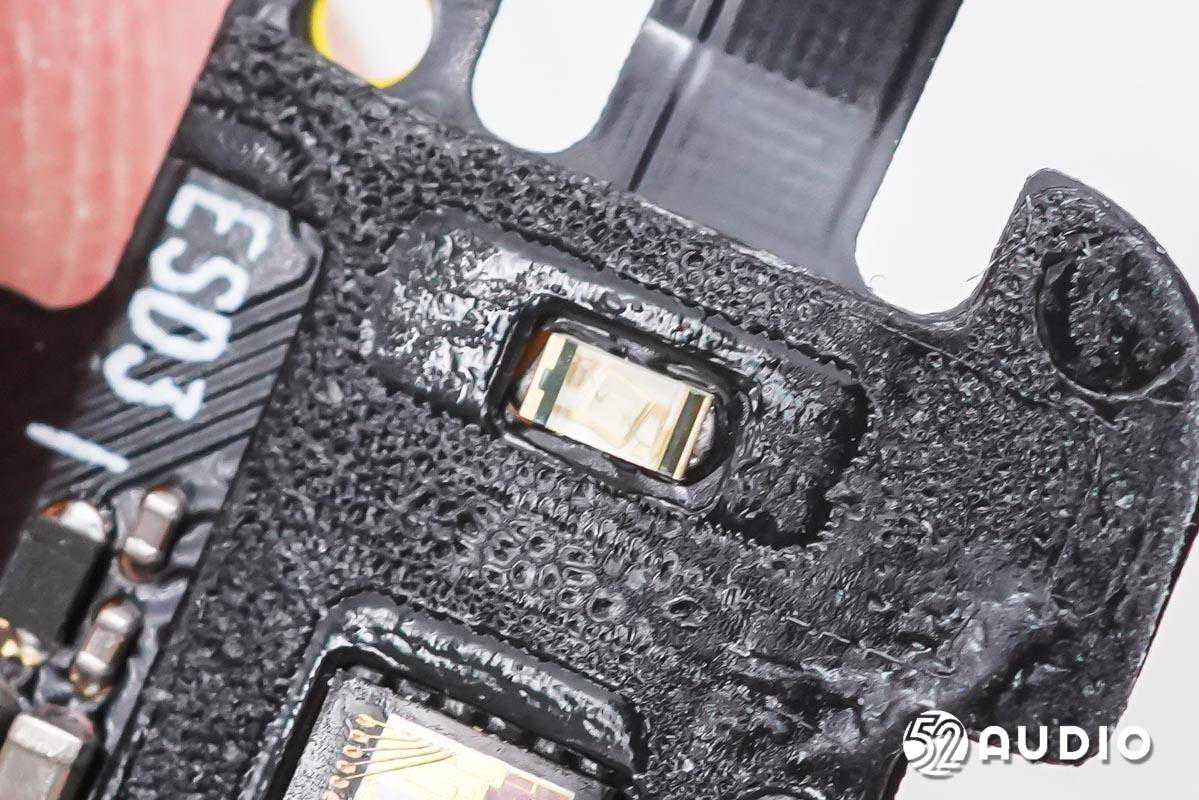

LED灯特写。

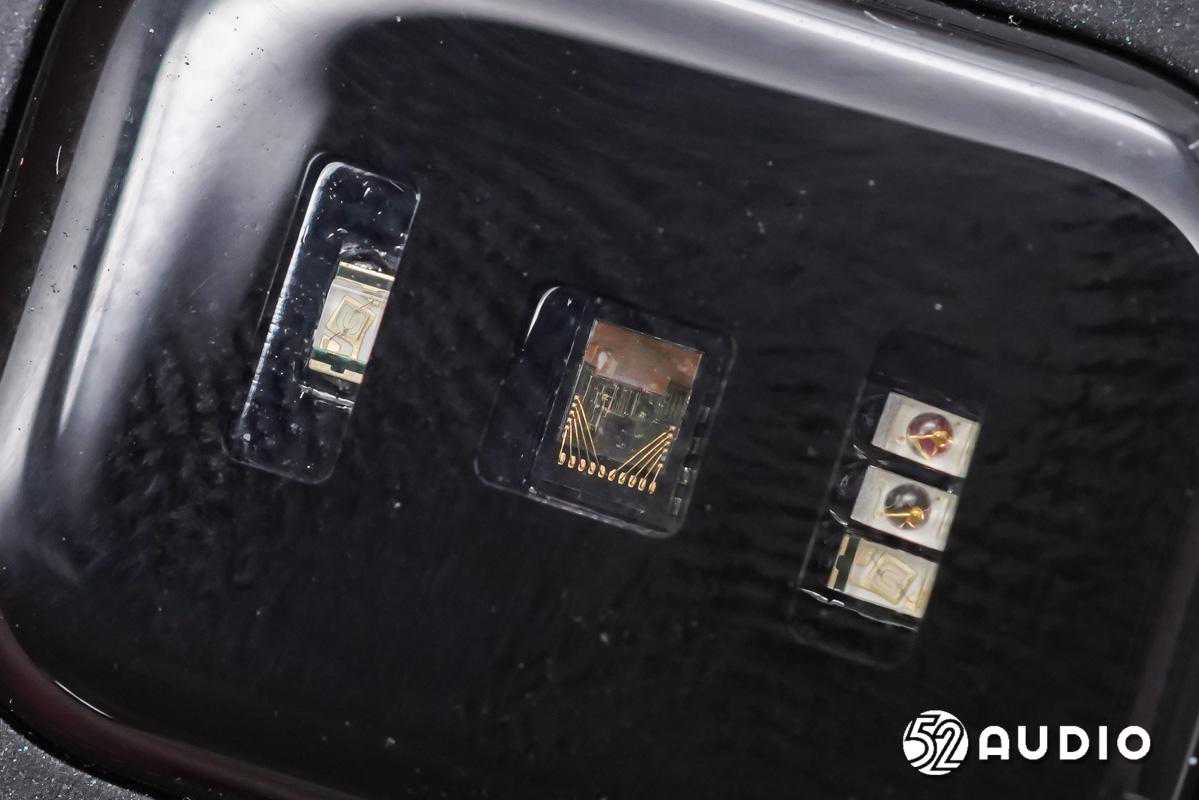

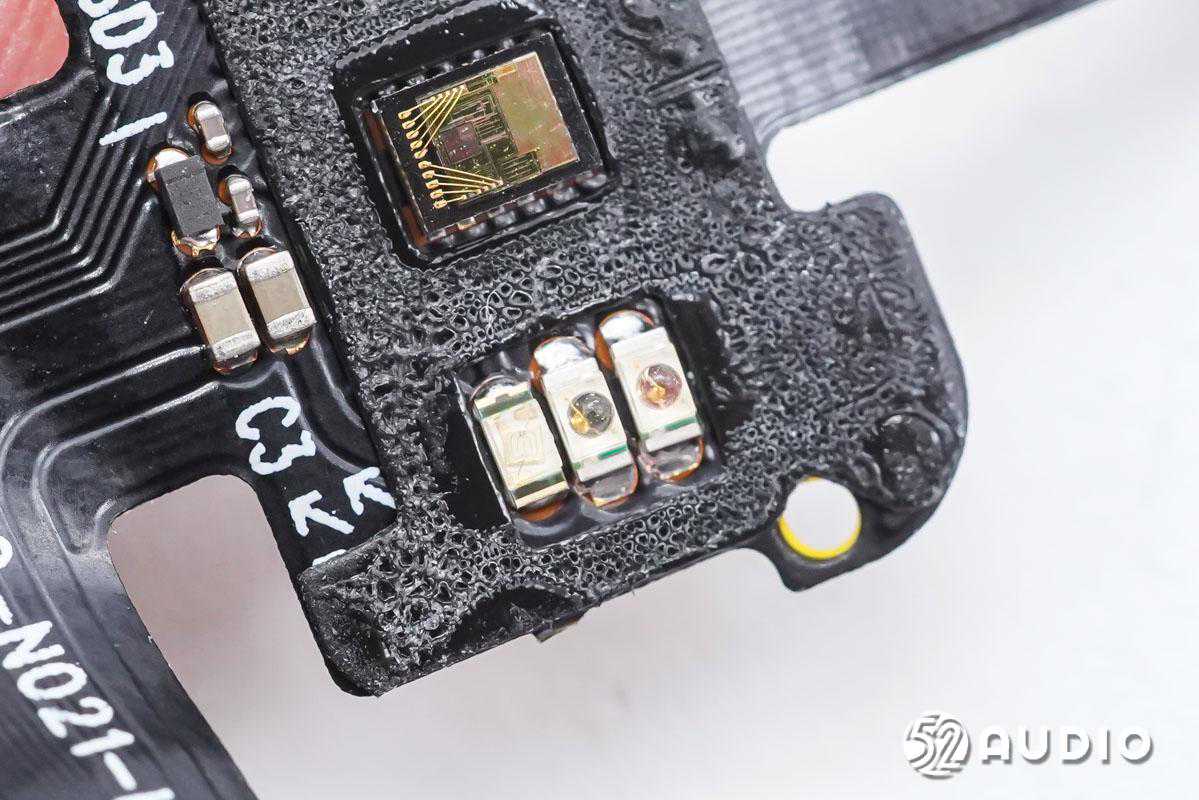

用于健康监测的传感器特写。

三颗LED灯特写，配合进行健康监测。

按键对应键帽特写。

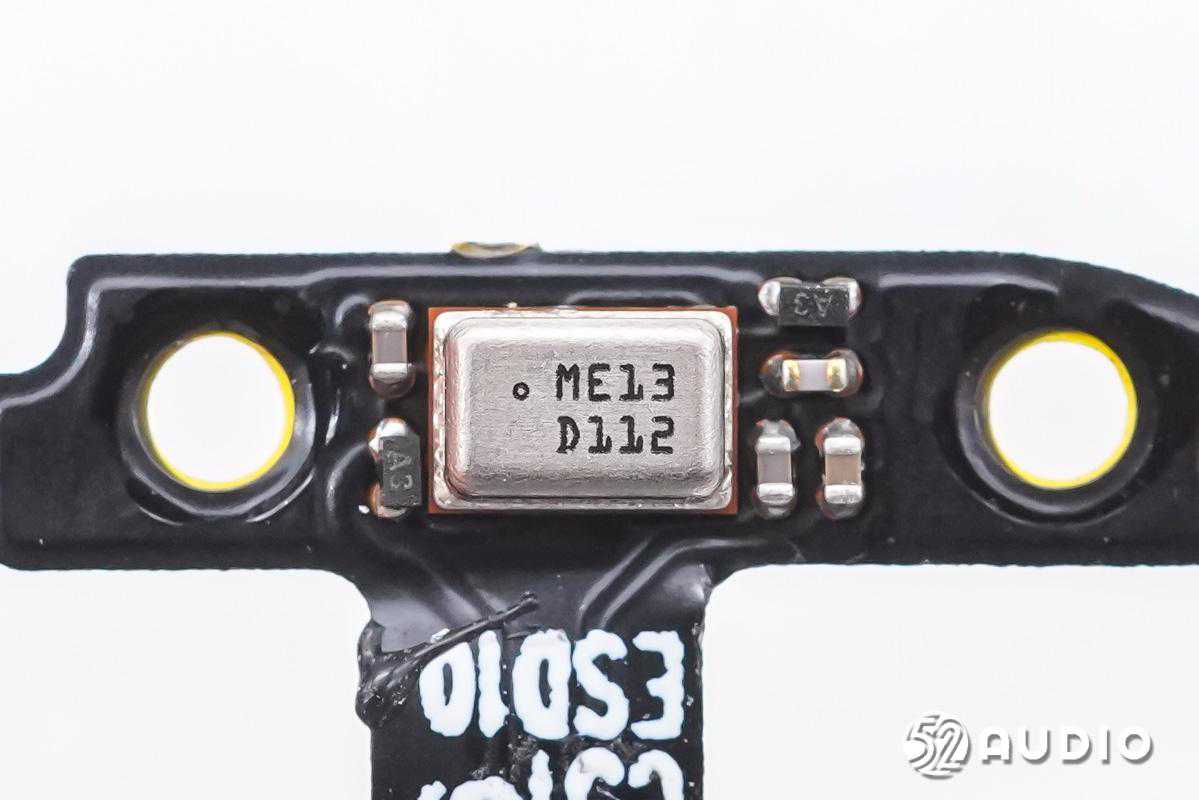

镭雕ME13D112的拾音麦克风特写。

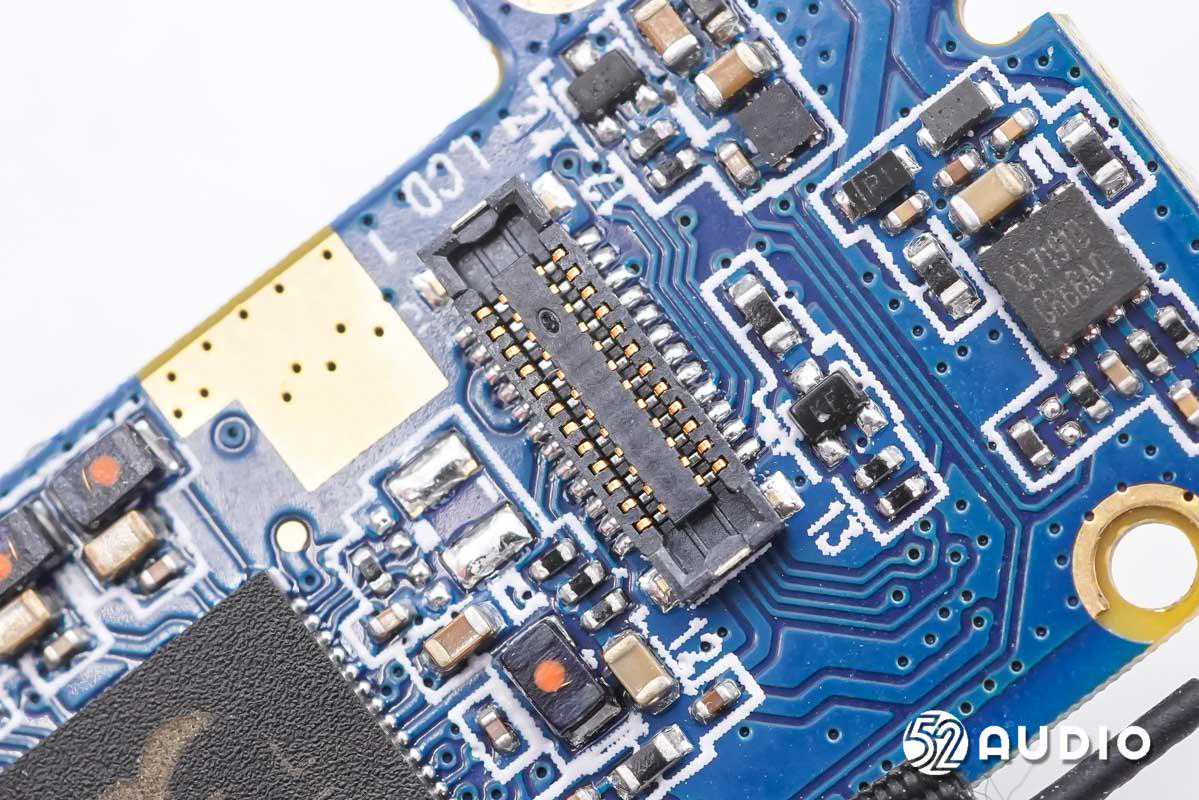

BTB连接器母座特写。

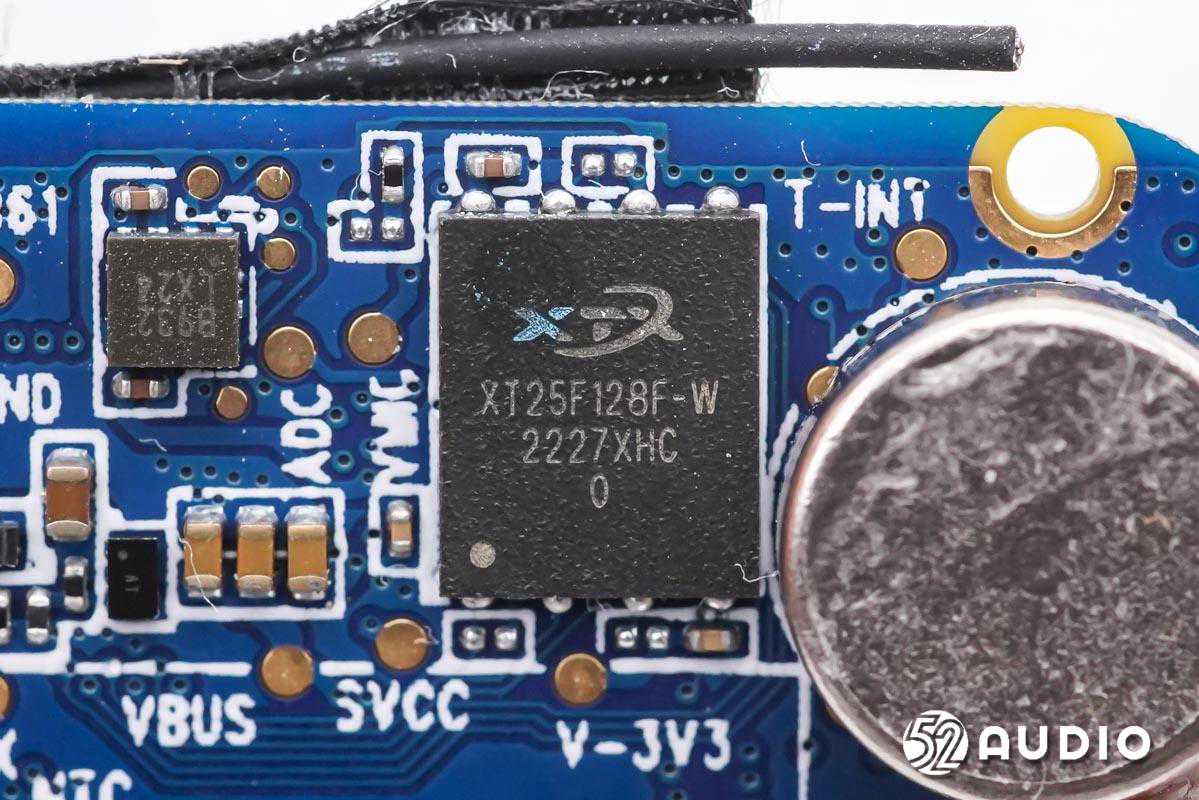

XT25F128F串行闪存特写，用于存储手表固件与字库图片数据信息。

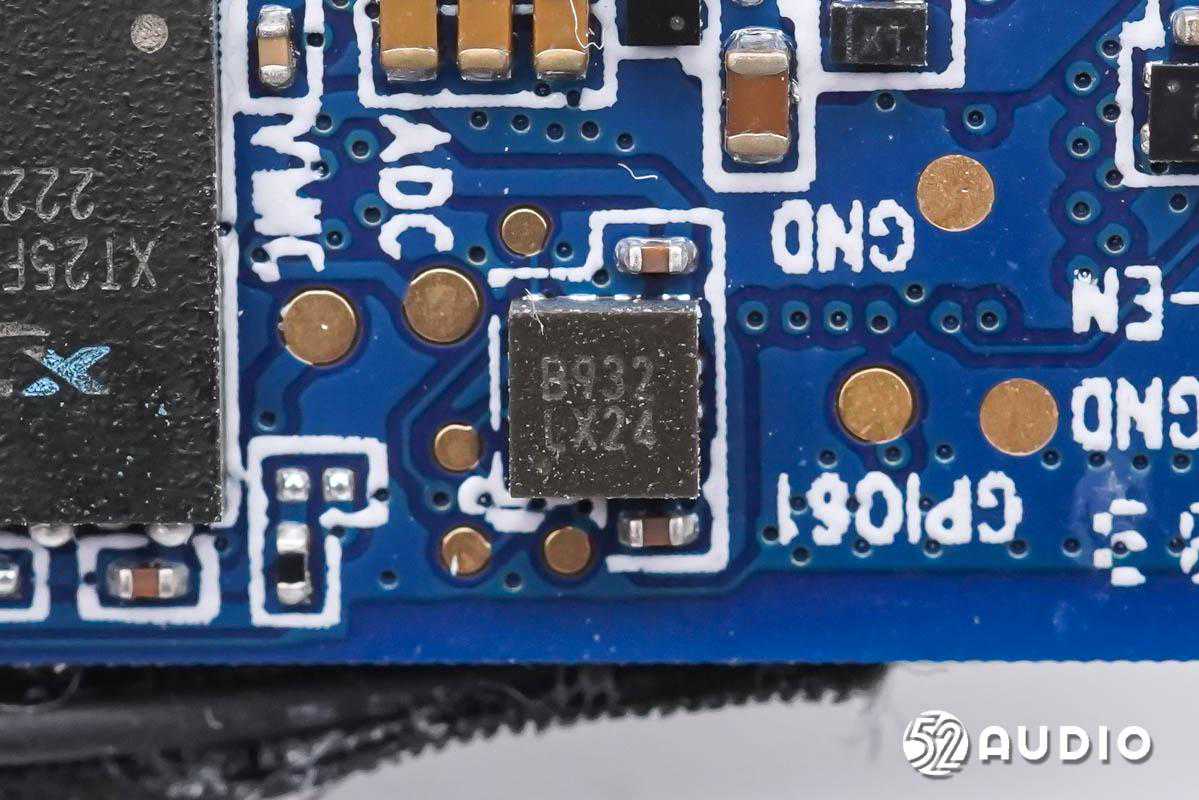

丝印B932的IC。

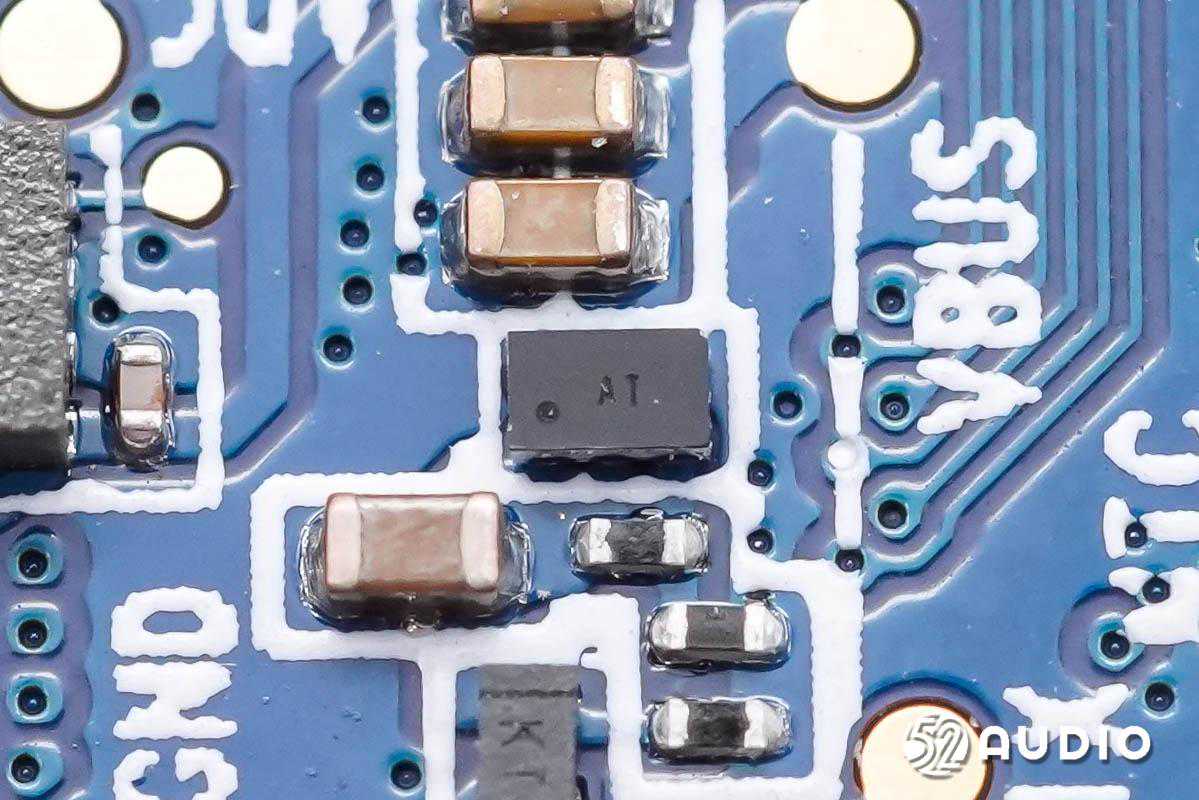

主板电路电感特写。

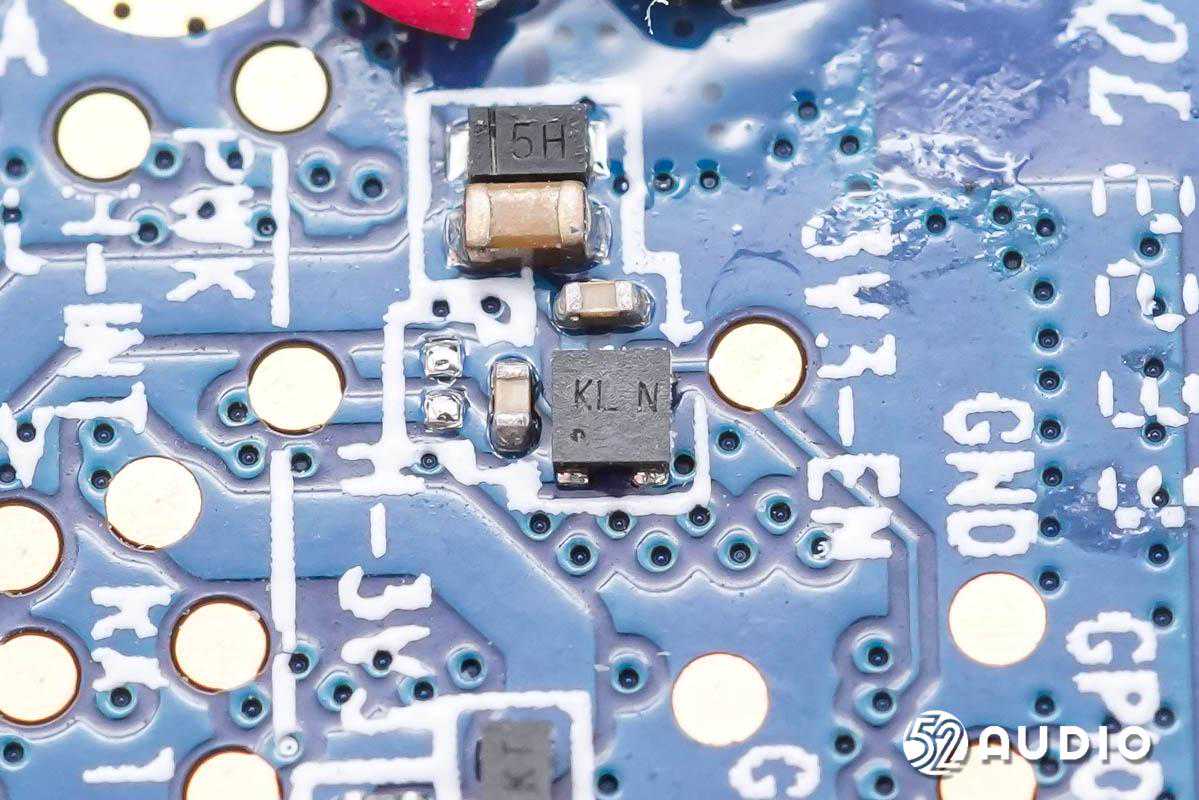

丝印KLN的稳压芯片特写。

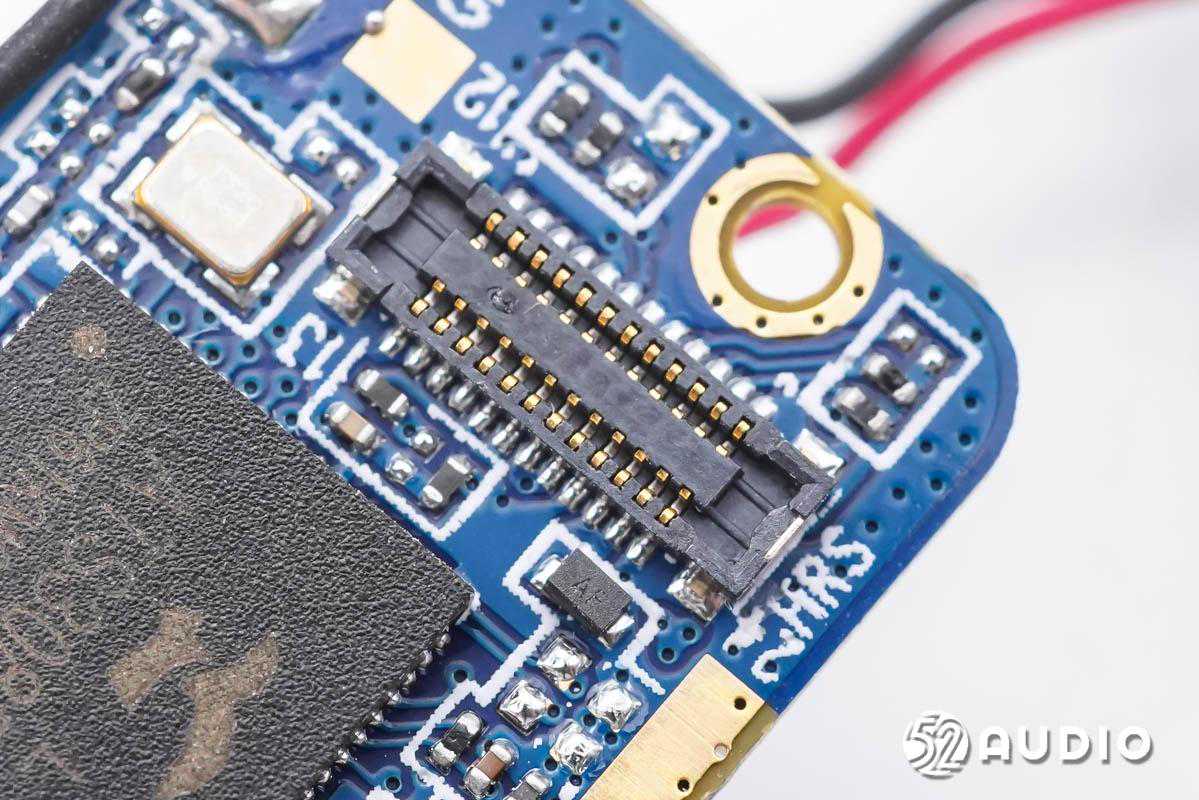

主板上BTB母座特写。

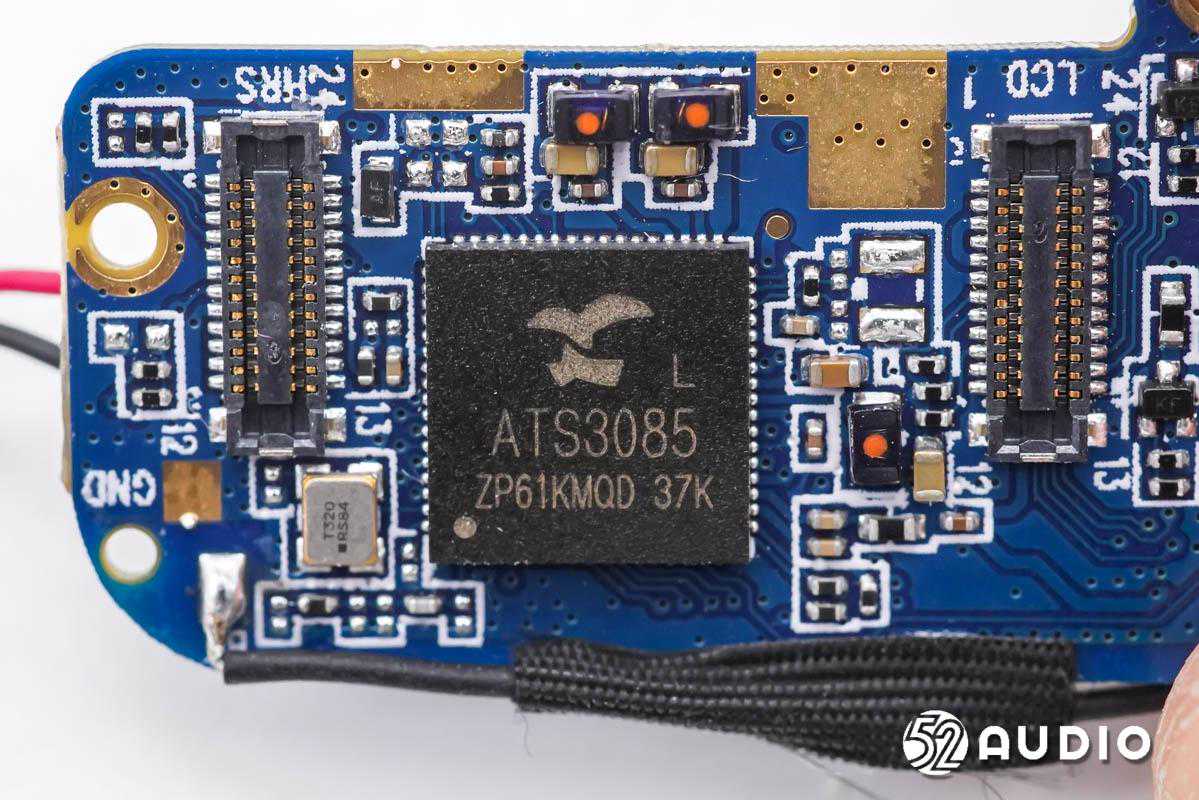

Actions炬芯ATS3085L智能手表单芯片解决方案，基于MCU+DSP的双核异构的架构，并加入图形加速引擎、Sensorhub模块、蓝牙射频（RF）和基带、电源管理单元（PMU）、音频编解码器、屏和传感器外设接口模块等，为智能手表量身打造。单颗芯片实现驱动显示屏，运行运动健康算法，蓝牙通话，本地解码，蓝牙推歌到TWS耳机等功能。

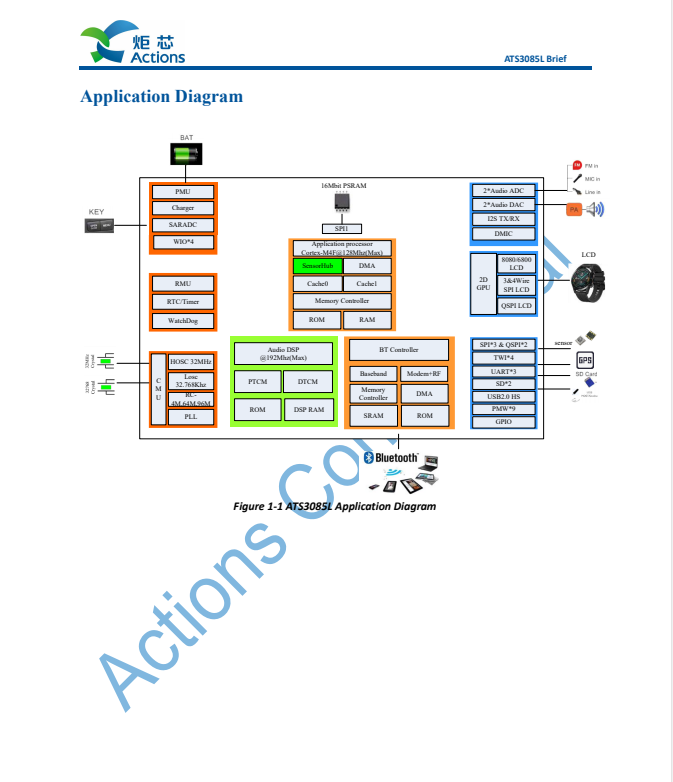

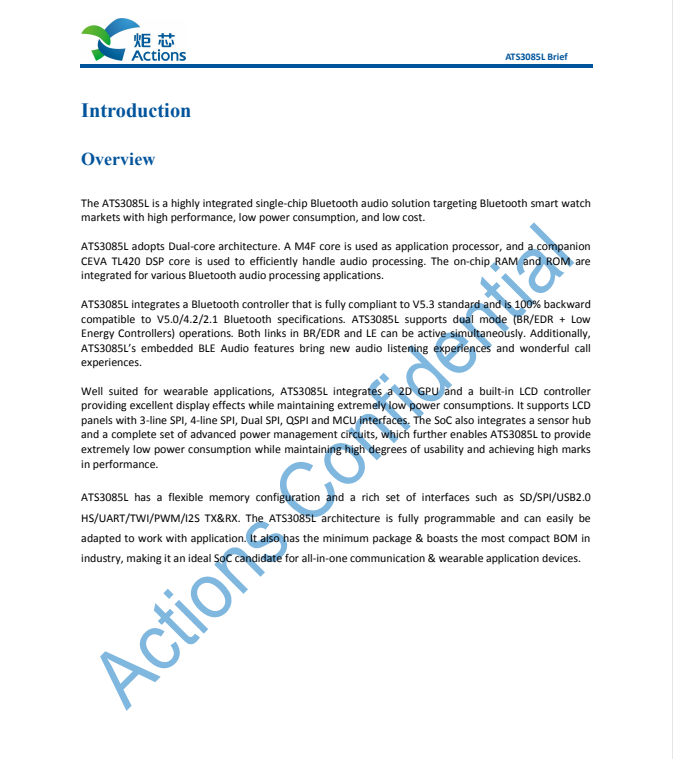

Actions炬芯ATS3085L详细资料图。

ATS3085L秉承炬芯低功耗设计技术，在保证性能的同时，大大降低功耗。MCU的功耗16uA/Mhz@3.8V，BR和BLE保持双连接功耗150μA@500ms。

ATS3085L秉承炬芯的显示设计技术，包括内置2DGPU，支持区域的混叠Bling加速，区域填充Fill和拷贝Copy加速，文本A4和A8绘制加速，支持滑动的时候半透效果（整个layerAlpha），同时可以直接访问高速2MBDDRPSRAM，不需要中间环节导数据等，这些硬件设计技术可以让手表的UI界面最高达到360*360@60Hz刷新率。

据我爱音频网拆解了解到，目前已有JBL、小米、荣耀、SONY、realme、科大讯飞、猛玛、Noise、联想、小度、倍思、摩托罗拉、喜马拉雅、疯米、网易云、公牛、绿联、唱吧、RODE罗德等众多等众多品牌旗下产品采用了炬芯科技的蓝牙音频主控芯片。

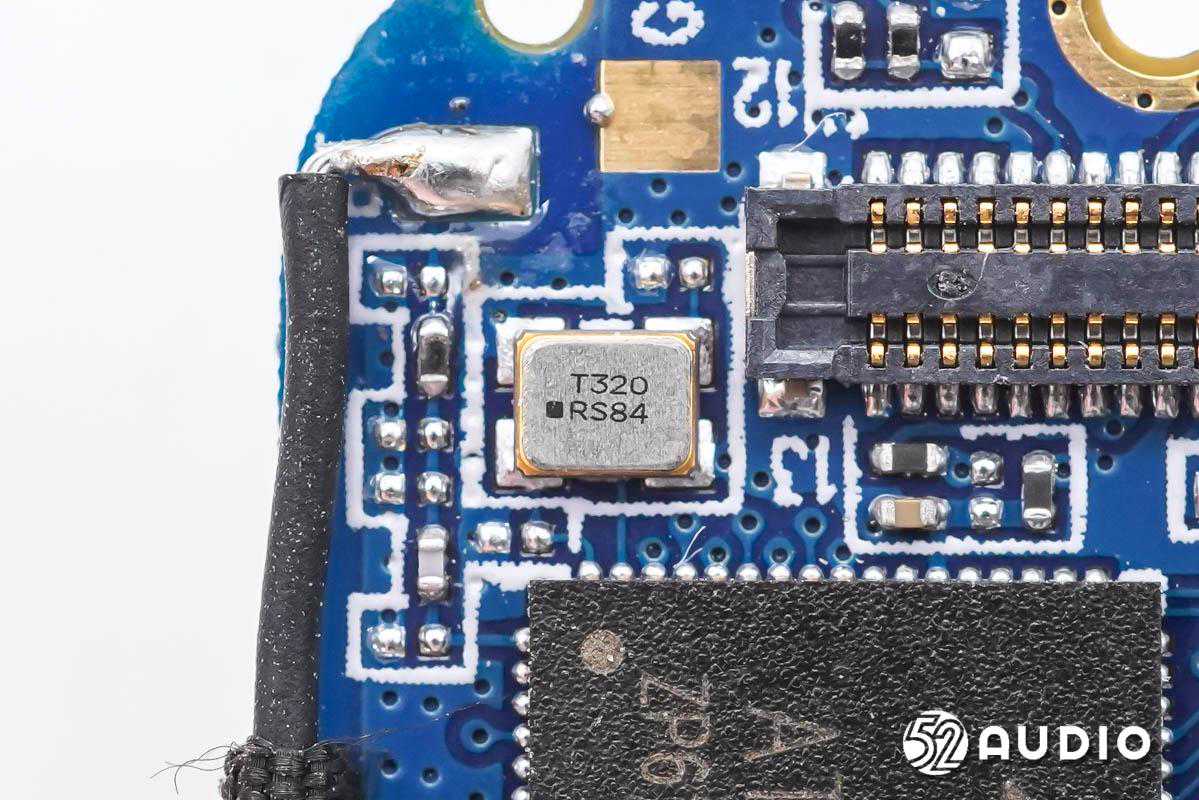

镭雕T320RS84的晶振特写，为蓝牙芯片提供时钟。

接口母座特写。

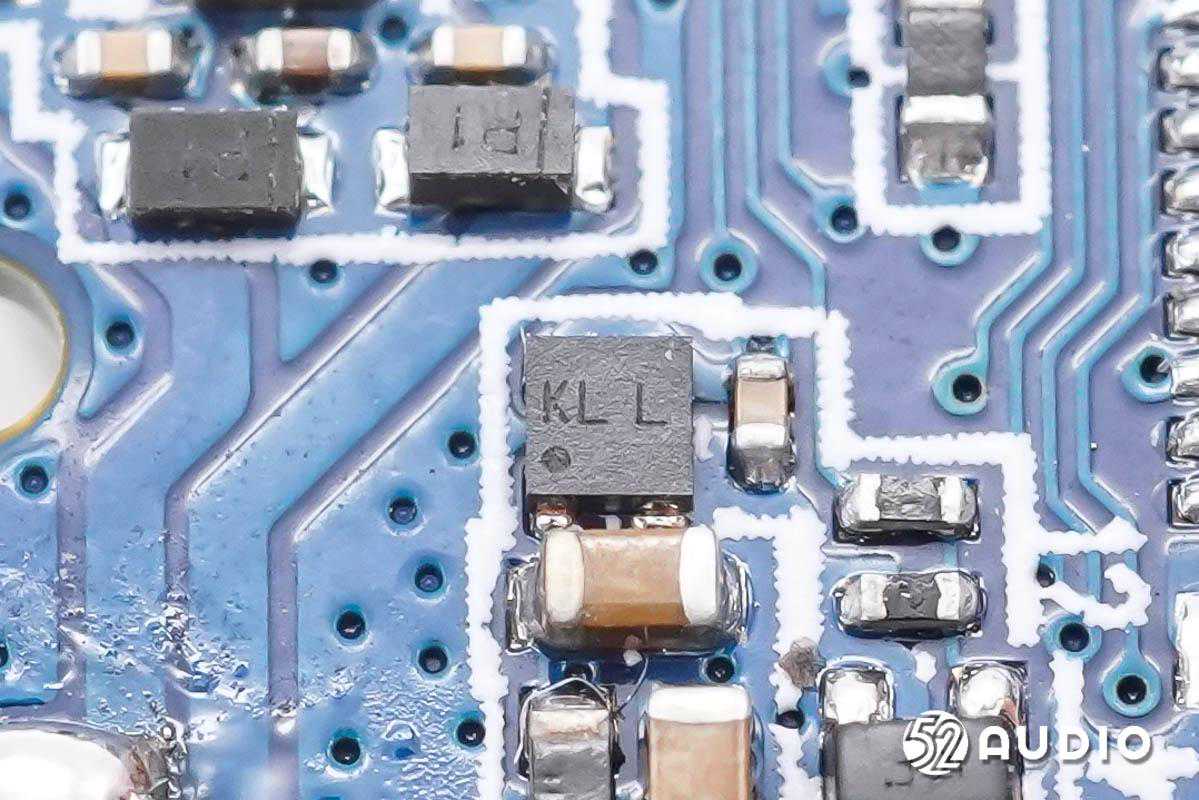

丝印KLL的稳压IC。

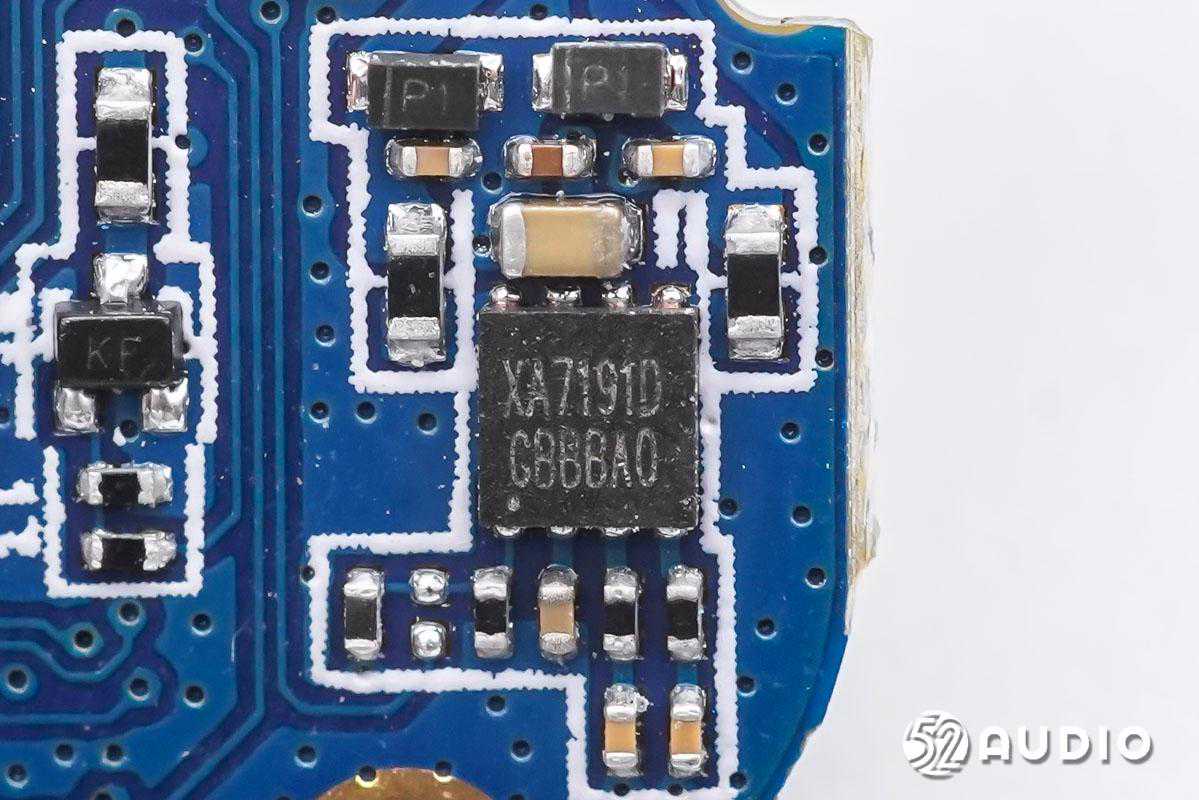

功放芯片，支持AB/D类双模，支持2.5~7V工作电压，用于扬声器驱动。

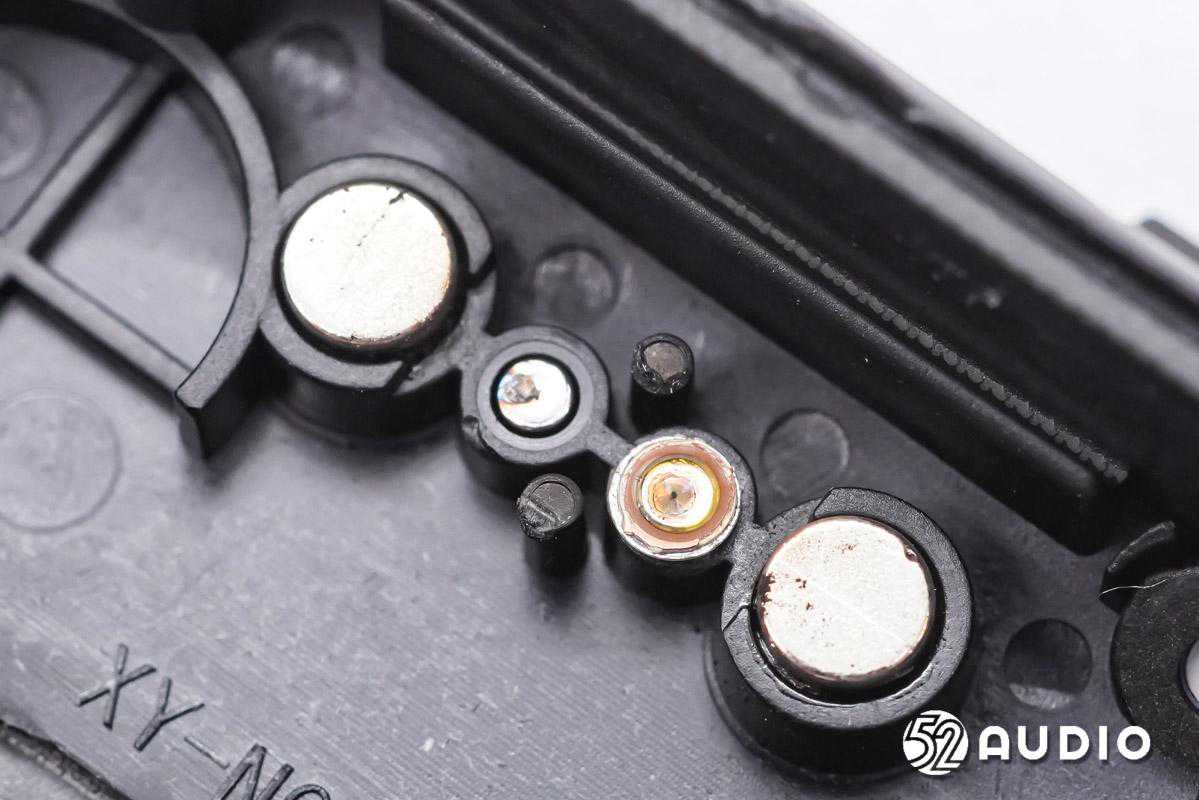

用于吸附充电触点的磁铁及充电触点展示。

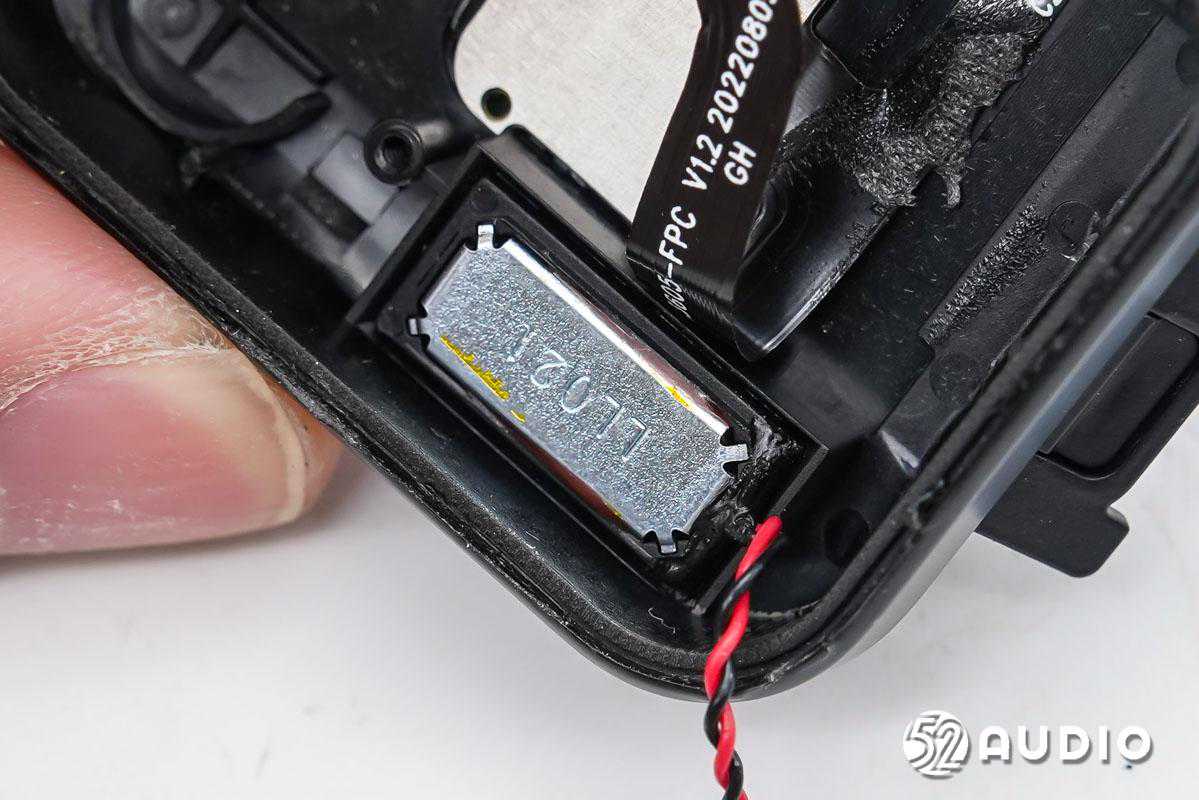

支架内扬声器单元特写。

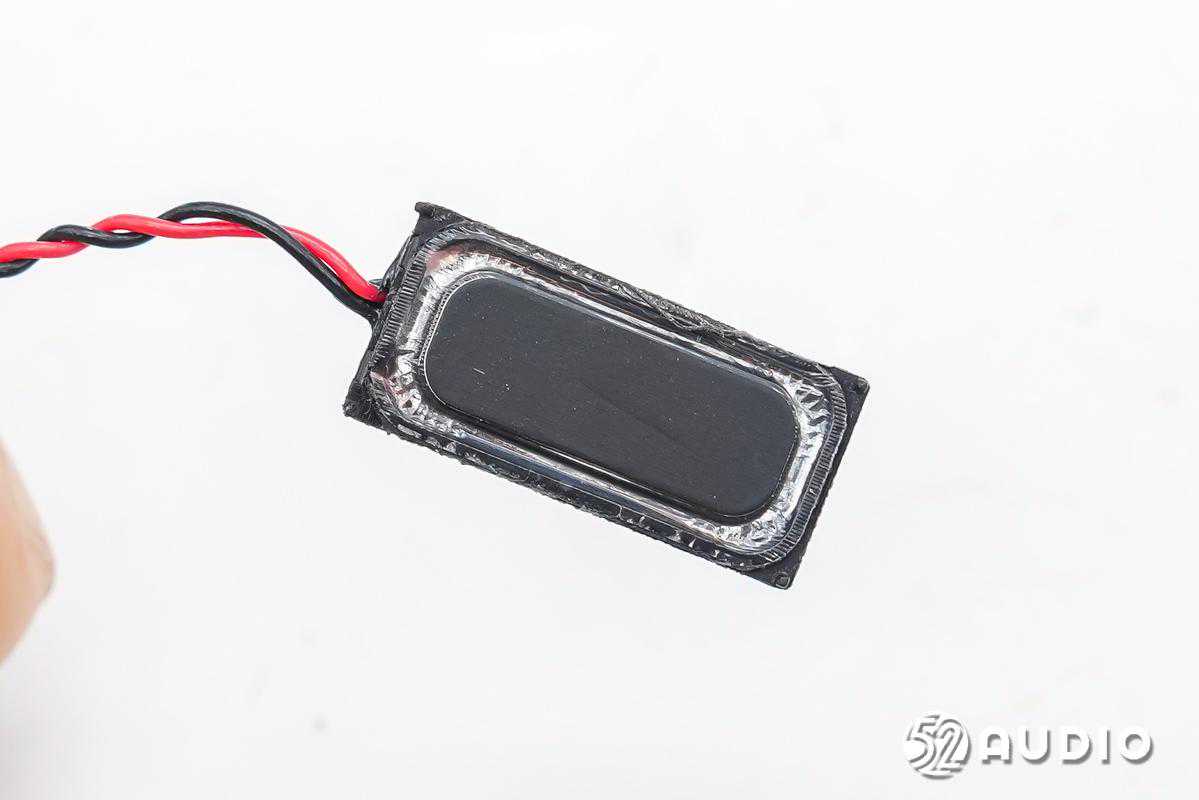

扬声器正面振膜特写。

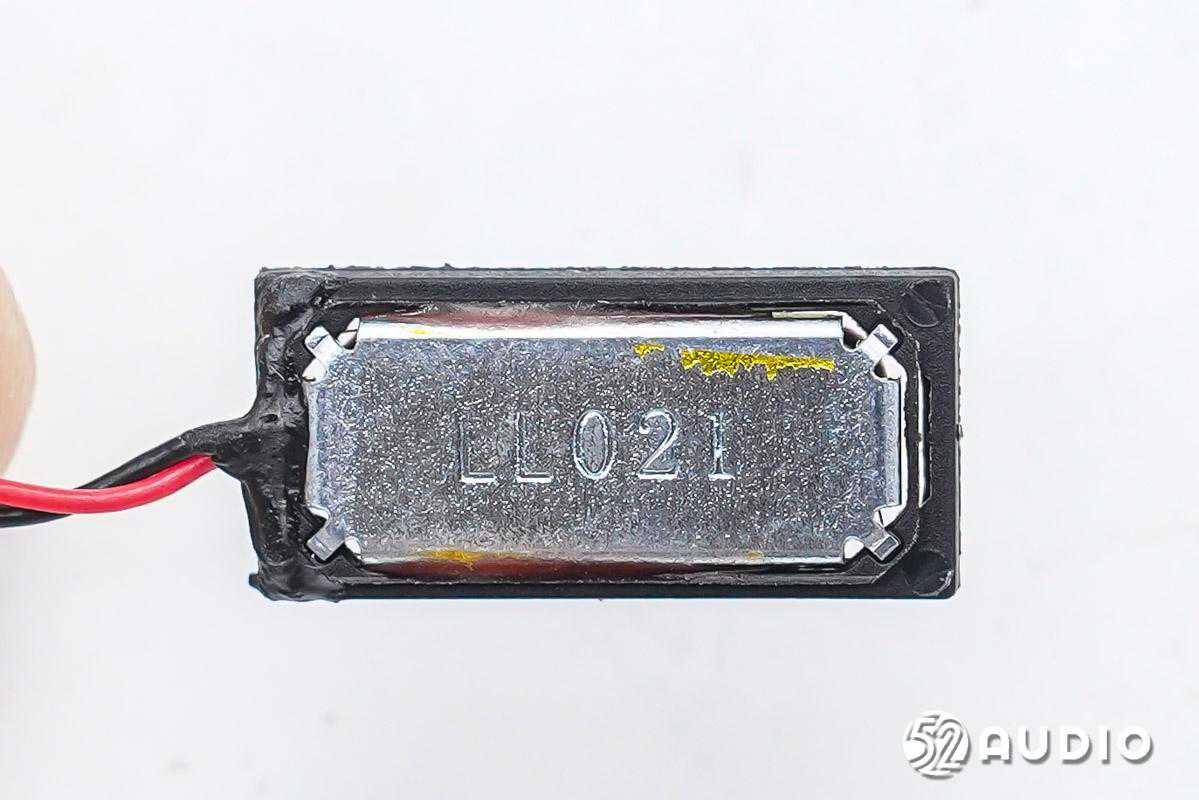

手表扬声器背面特写。

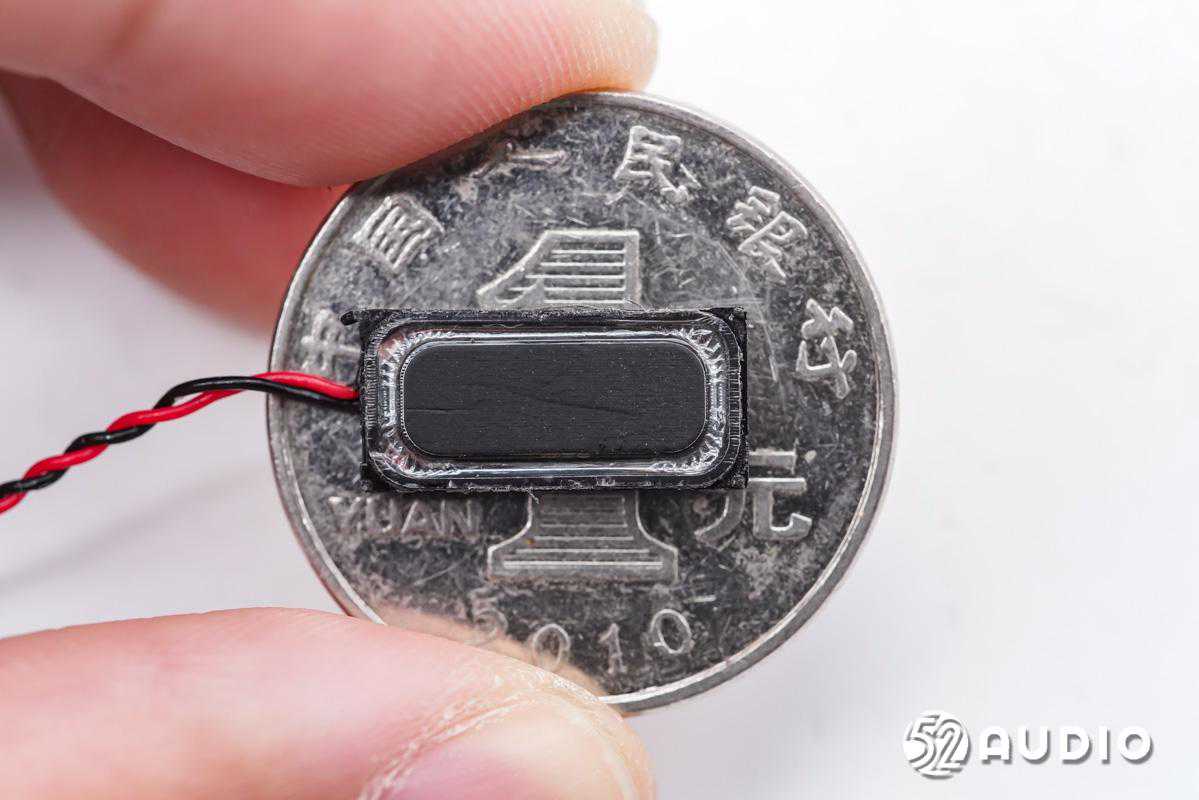

扬声器单元与一元硬币实际大小对比。

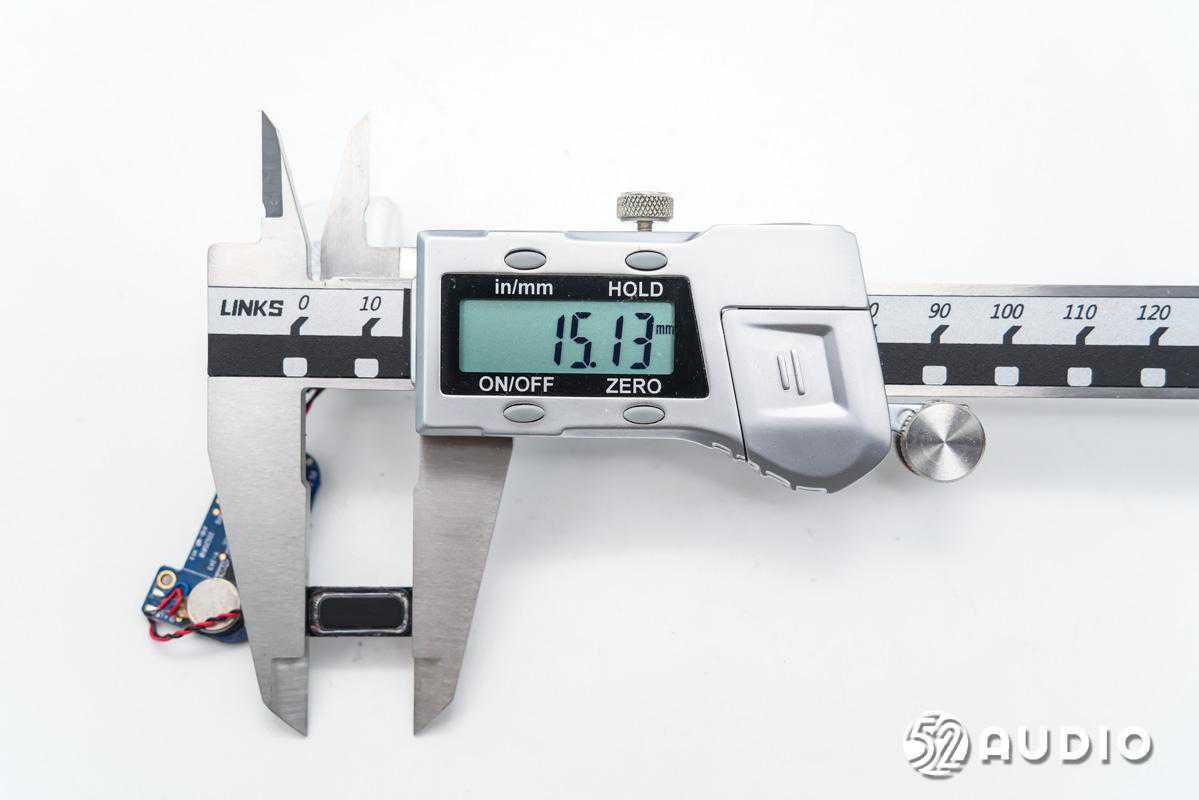

经我爱音频网实测，扬声器单元的长度约为15.13mm。

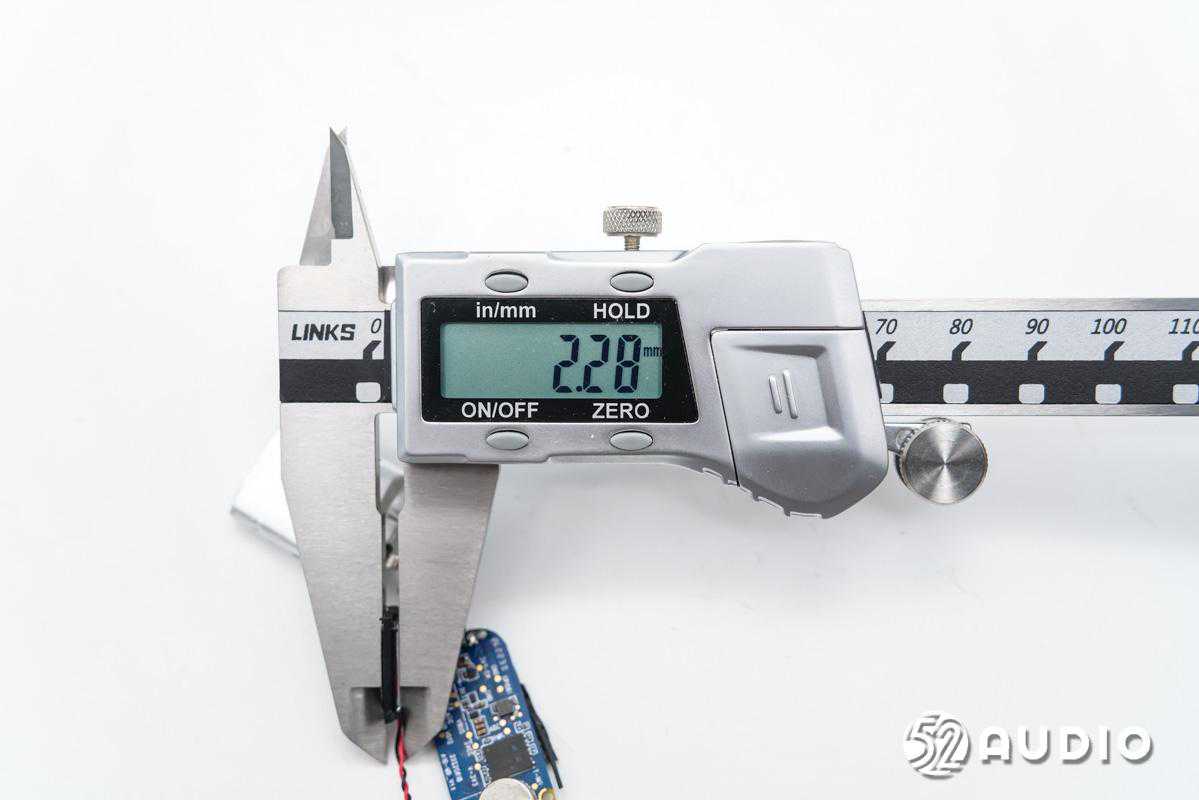

经我爱音频网实测，扬声器单元的厚度约为2.28mm。

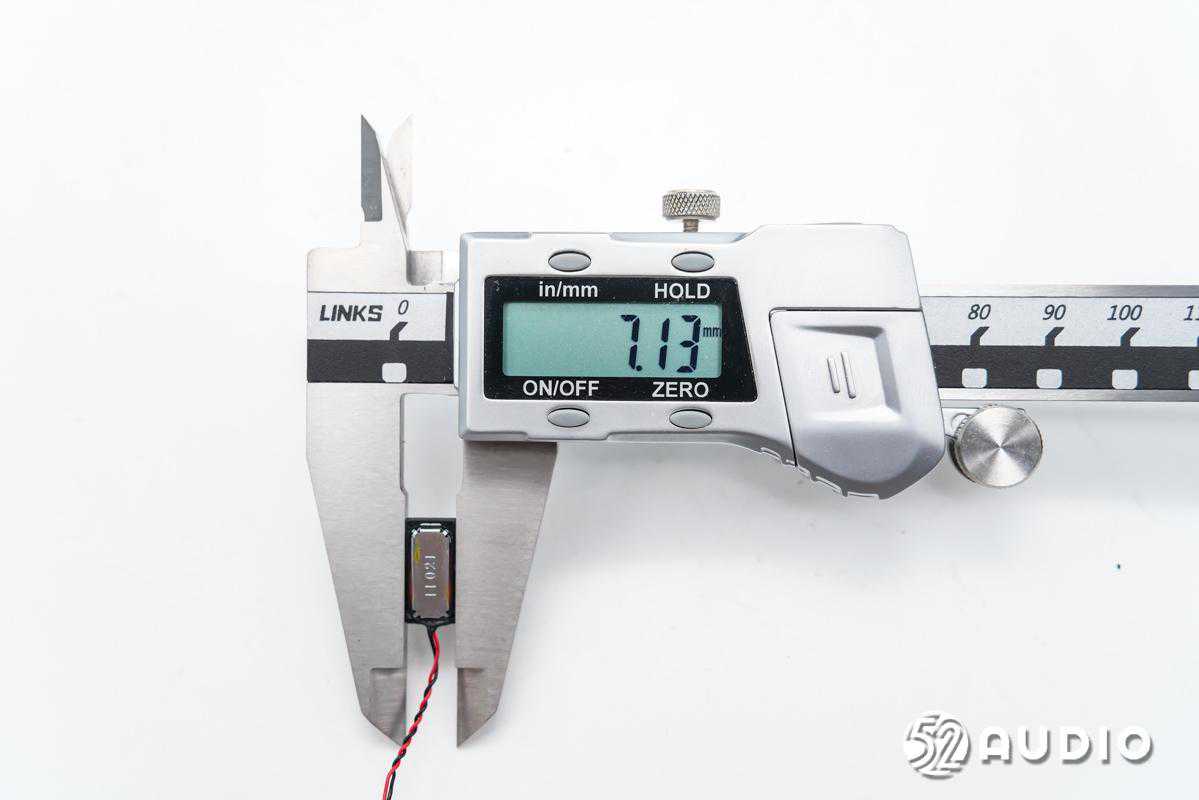

经我爱音频网实测，扬声器单元的宽度约为7.13mm。

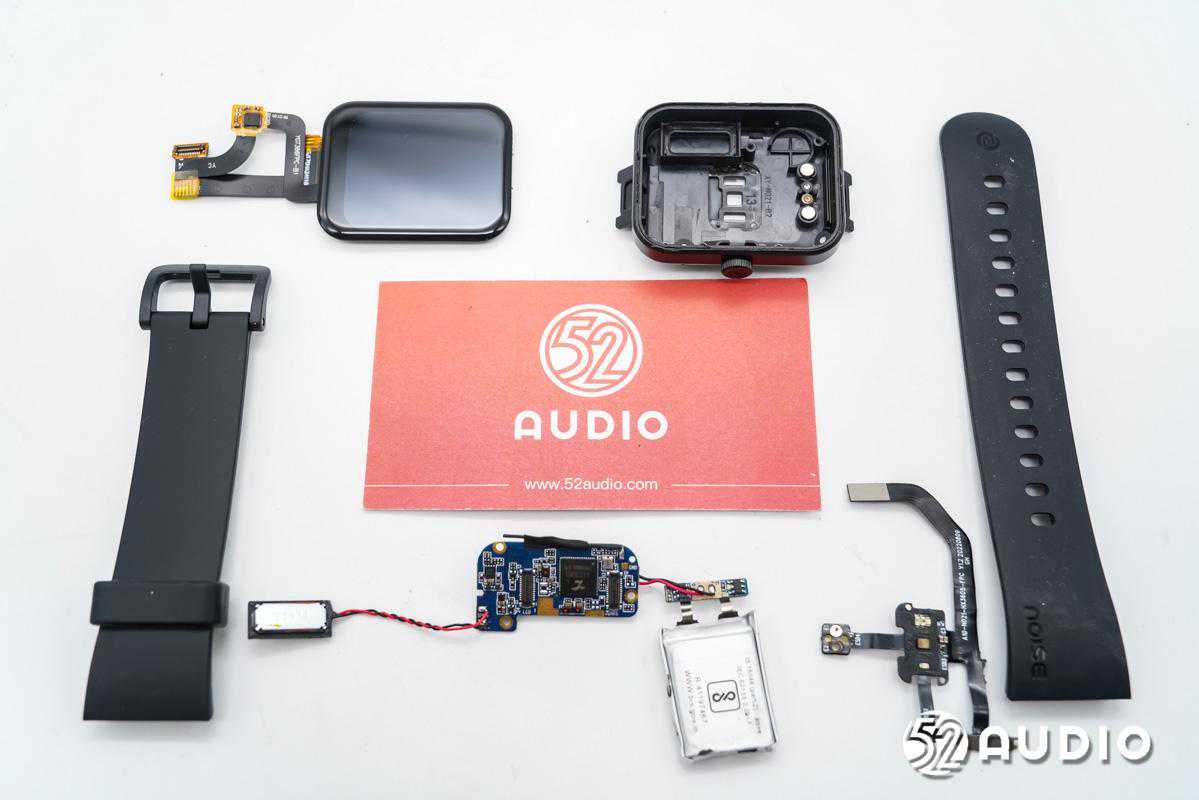

NoiseColorFitPulseGoBuzz智能手表拆解全家福。

NoiseColorFitPulseGoBuzz智能手表在外观上采用一体纯黑设计，时尚庄重。同时有着1.72英寸2.5D曲面屏幕，类金属中框搭配精致数字表冠，具有着不错的质感表现，硅胶材质的表带，配带舒适亲肤；卡扣式结构设计，便于用户快速拆卸进行清洁或更换。另外还提供五种配色可供选择。

内部结构配置方面，主要包括主板、屏幕、电池、扬声器，以及串联在同一条排线上的健康监测模组、麦克风和数字旋钮，组件之间多通过BTB连接器进行连接。

手表内置300mAh锂电池，配备电路保护板负责充放电保护；主控芯片为Actions炬芯ATS3085L智能手表解决方案，具有高集成度、高帧率、低功耗等特点，单颗芯片实现驱动显示屏，运行运动健康算法，蓝牙通话等功能。
