不走寻常路 Hypex Ncore的新玩法

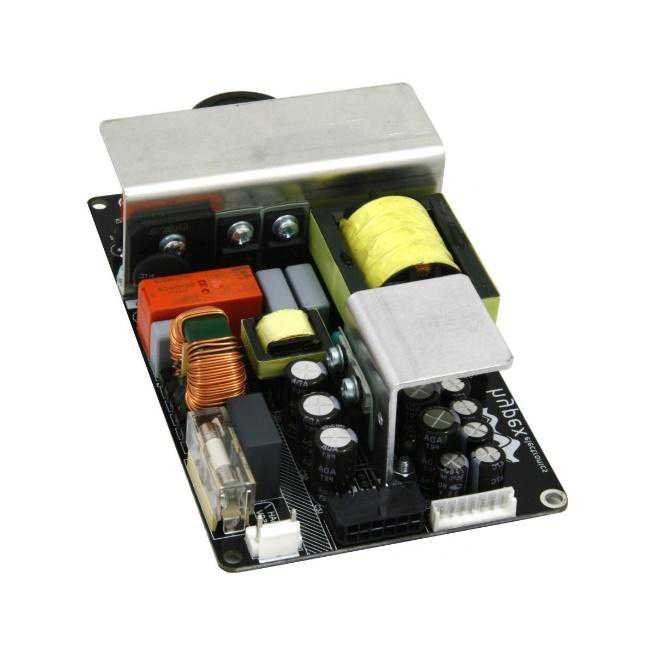

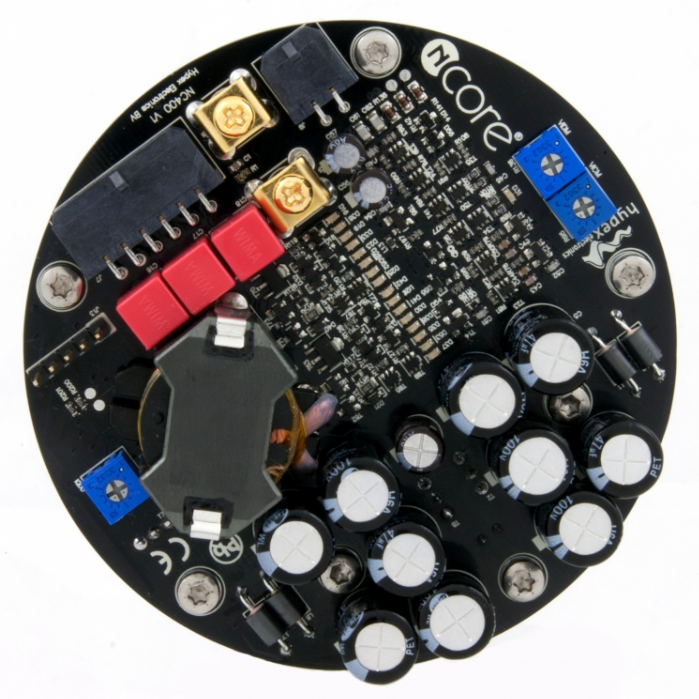

或许是为了更好的推广自家的产品技术，Hypex公司还发布了面向DIY市场的零售版本-NC400模块及配套开关电源，每声道售价接近4000元。

笔者属于追求性价比的HiFi玩家。NC400模块400W@4Ω的额定输出功率有些偏大了，而且对于每声道4000元的高昂价格，只能垂涎欲滴又望而却步。

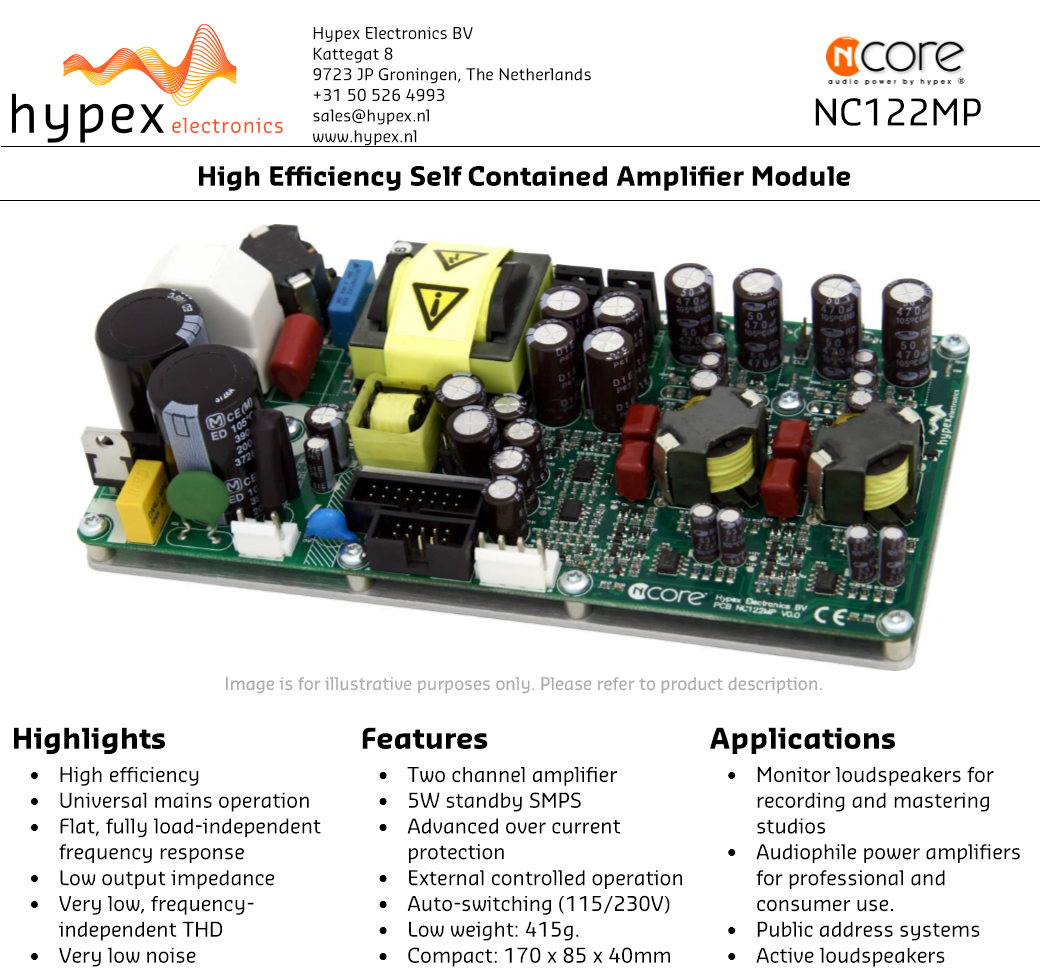

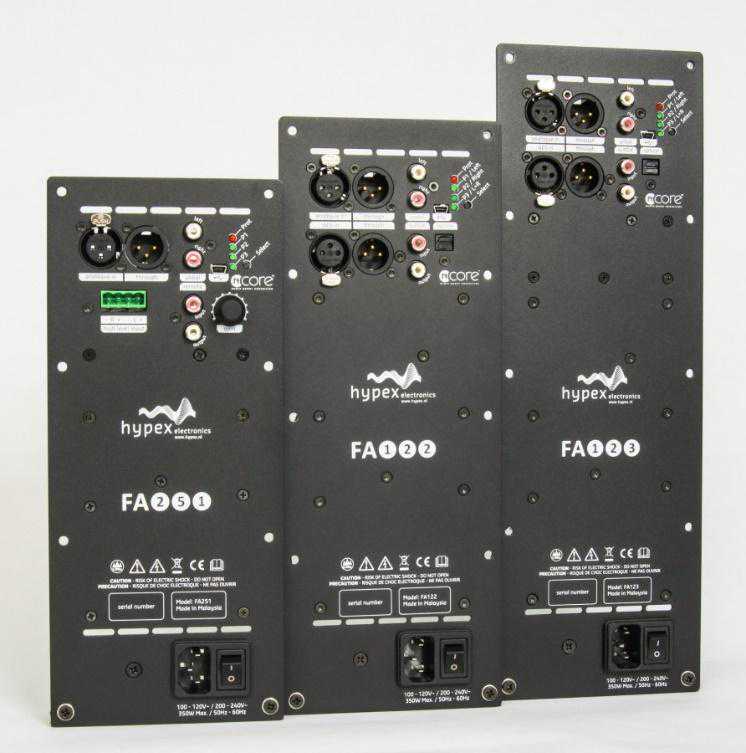

一个偶然的机会了解到：Hypex的融合背板功放系列产品中，采用了功率范围从125W到1.2KW的立体声或单声道Ncore功放模块，而且一体化自带电源！其中搭载125W立体声功放模块的型号，售价仅2600元。

表1：Hypex全系列融合背板功放搭载模块情况汇总表

注：数据均引自Hypex官方资料

这不就是一直心心念念、梦寐以求的，几乎就是量身定制的Ncore功放模块吗？！

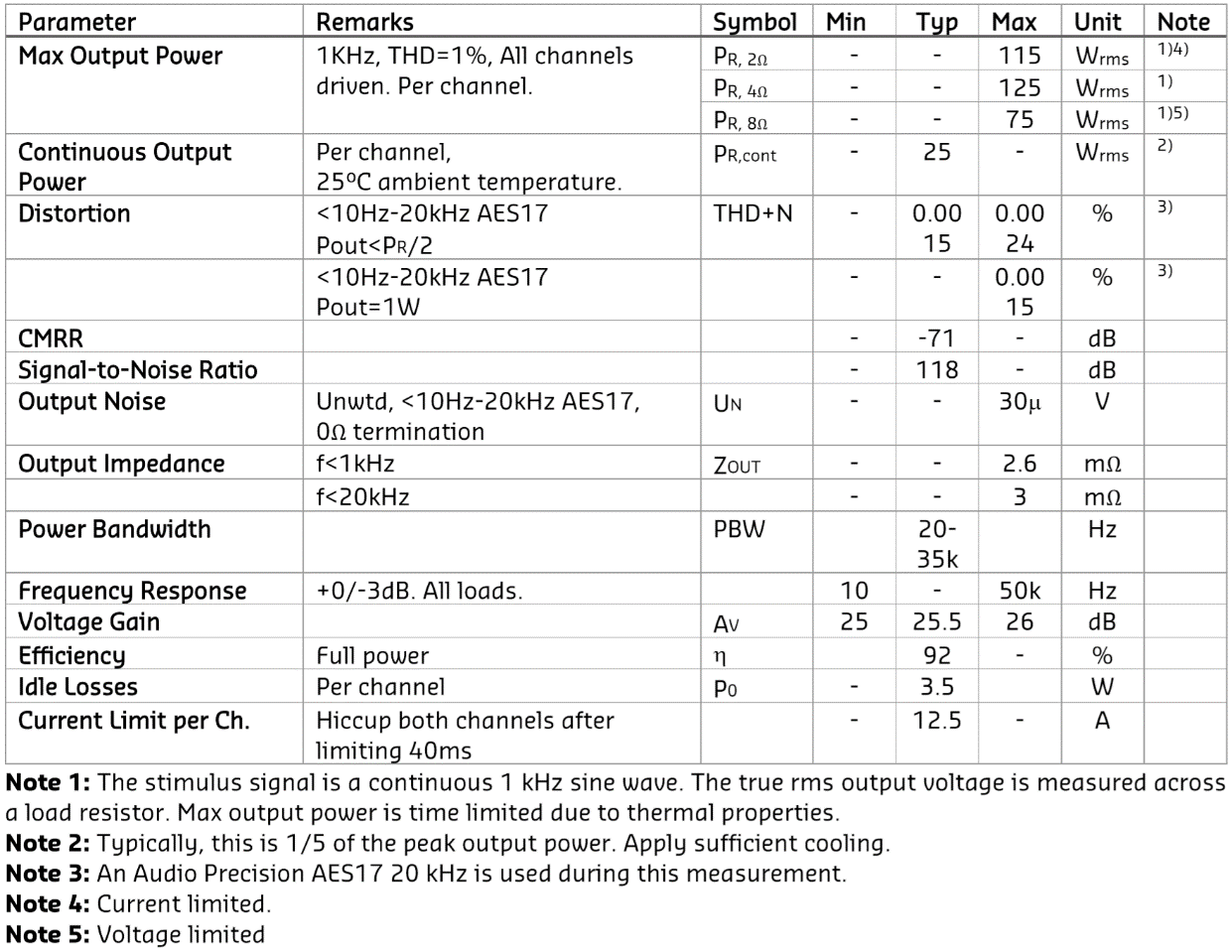

表2：NC122MP功放模块主要参数表

信噪比118dB、半额定功率失真0.0015%、输出噪声30uV、电源效率92%，这是多么傲人的指标啊！

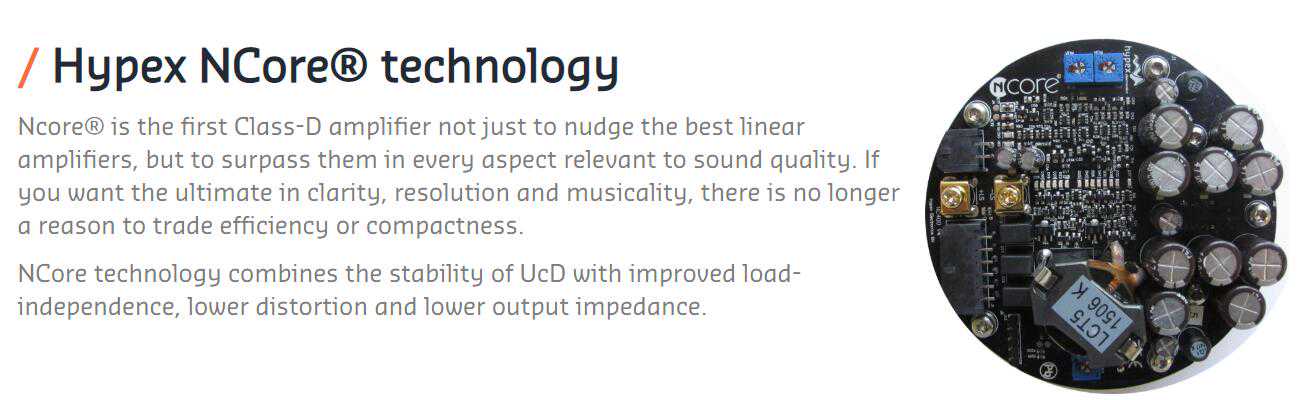

Hypex官方网站上充满自豪的介绍道：Ncore是一种前所未有的D类功放，在无需牺牲效率或紧凑性的情况下，提供极致的清晰度和音乐性表现，在音质等各个方面媲美甚至超越最好的线性功放！

从这些关键指标来看，此言非虚。

有经验的功放DIY玩家都清楚，基于一体化功放模块装机，关键在于搞清楚输入输出接口定义，剩下的都不是难事。经过深入研究原厂技术资料和亲身实践，下面简单介绍一下相关技术要点。

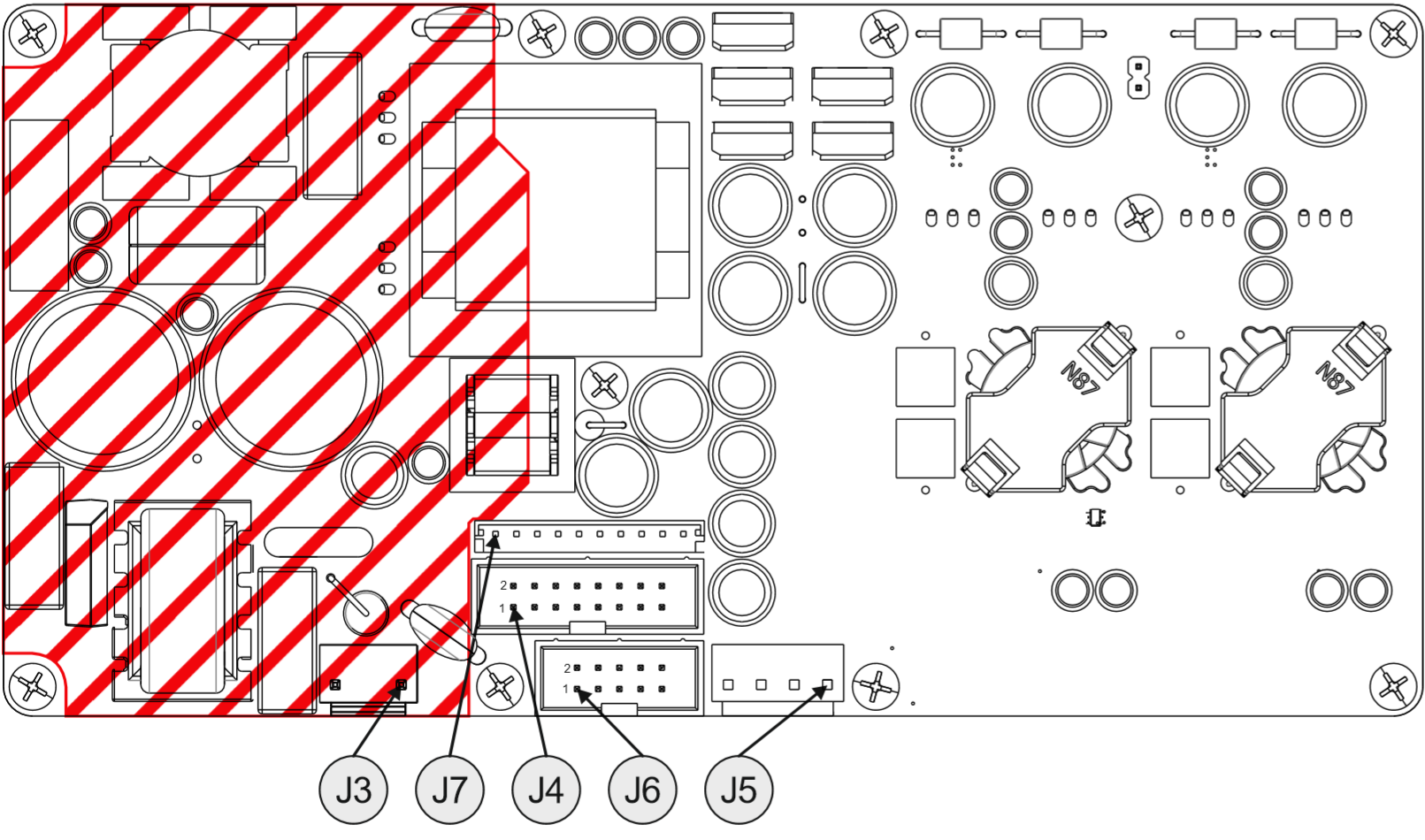

上图红色斜线覆盖的区域是板子上的高压区，开机状态下接触会有触电风险。用此模块制作立体声功放需要用到J3、J4、J5、J6等四个连接器。箭头所指为连接器的第1针脚。

表3：NC122MP功放模块相关接口定义

制作好的J4、J6连接器如下图所示：

需要特别说明的是：这款模块是OEM型号，板子通电之后进入待机状态，而不是上电自动开机。因此需要制作一个跳线导通J6连接器的第3和第9针脚，达到上电自动启动功放主电源的效果。

本文以FA122背板的NC122MP模块为例，简要介绍了如何利用Hypex融合背板功放搭载的一体化Ncore模块制作顶级立体声后级功放。经查阅原厂技术资料，本方案同样适用于250W级的NC252MP以及500W级的NC502MP两款模块的改装应用。

最后郑重提醒一下：改装背板功放将失去原厂保修，请务必谨慎操作！（全文完）
