胆机电源牛的DIY

近日，工作闲暇之余，绕了一大一小两只胆机用的电源变压器。大的尺寸是114X60，供807推挽胆机用，中压280伏X2，高压420伏x2。灯丝6.3伏两组，6.3伏带中心抽头一组。小的那只96X50，高压275伏X2，5伏3安一组，6.3伏带抽头一组，6.3伏3安一组。整个绕制的过程并不复杂，仅需要一点耐心和时间而已。

96片X50的初级绕组

绕制的过程也没什么新鲜。绕制线的时候，一定要把线拉紧，密实，不能出现叠线，跳圈的情况。层与层要平整，尤其是线包两边要特别留意。要不然就会出现绕出的线包两边凸中间凹的情况。通常先绕制初级线圈。初级绕好以后，用玛拉胶袋两层，0.08电缆纸两层做好与屏蔽层的绝缘。接着包上屏蔽的铜箔。铜箔的首尾相连处是不能短接的，否则就会造成短路发热。包好铜箔加上绝缘后就可以绕次级高压部分了。当然，次级高压和低压灯丝绕组的绝缘同样也很重要。

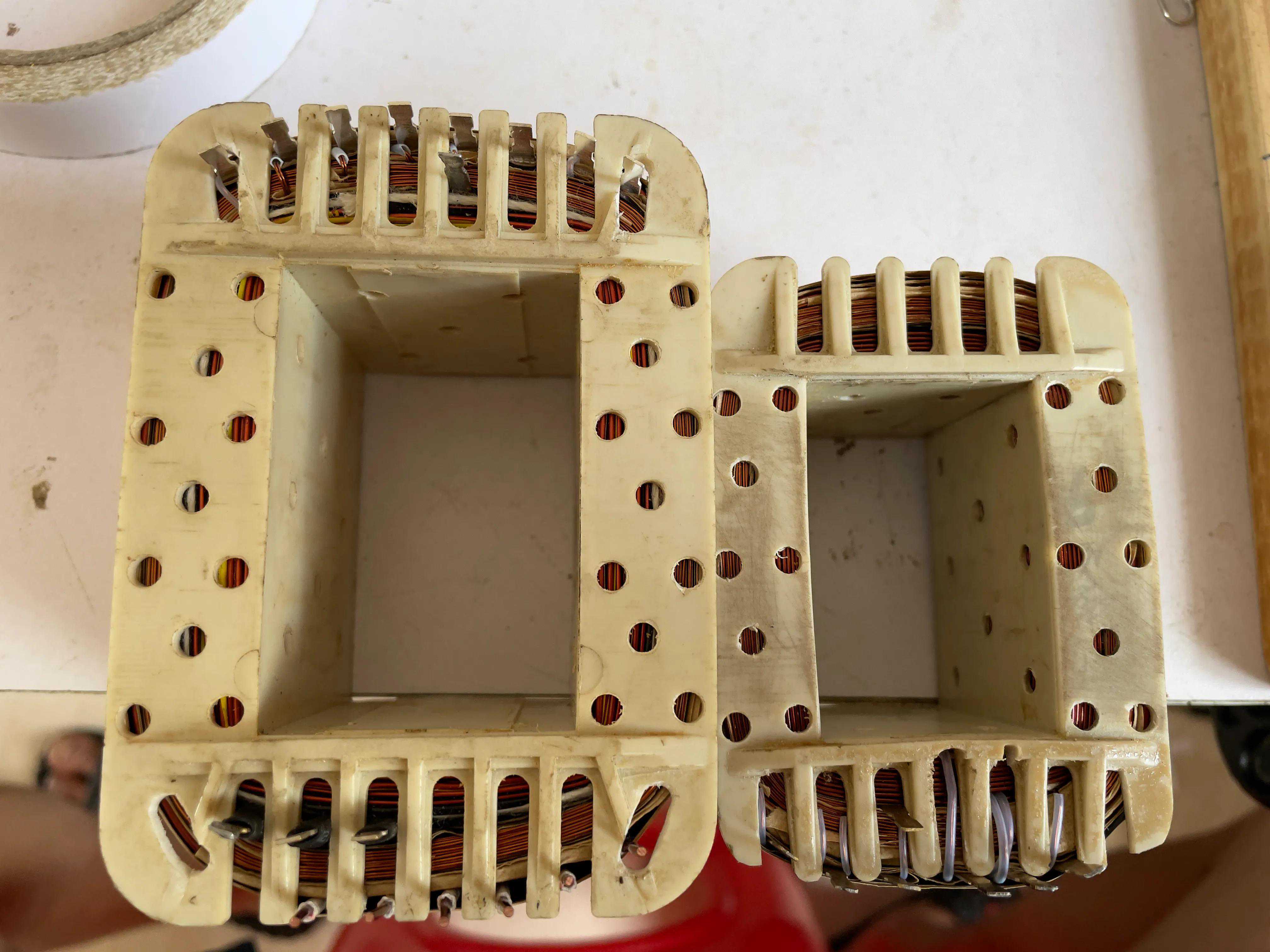

两只变压器的线包做好了

绕好了线包以后，就是对它们进行插片了。时间充足的话，就用一片一片的方式对插。插片务必要尽量插紧。下一步就是浸漆。

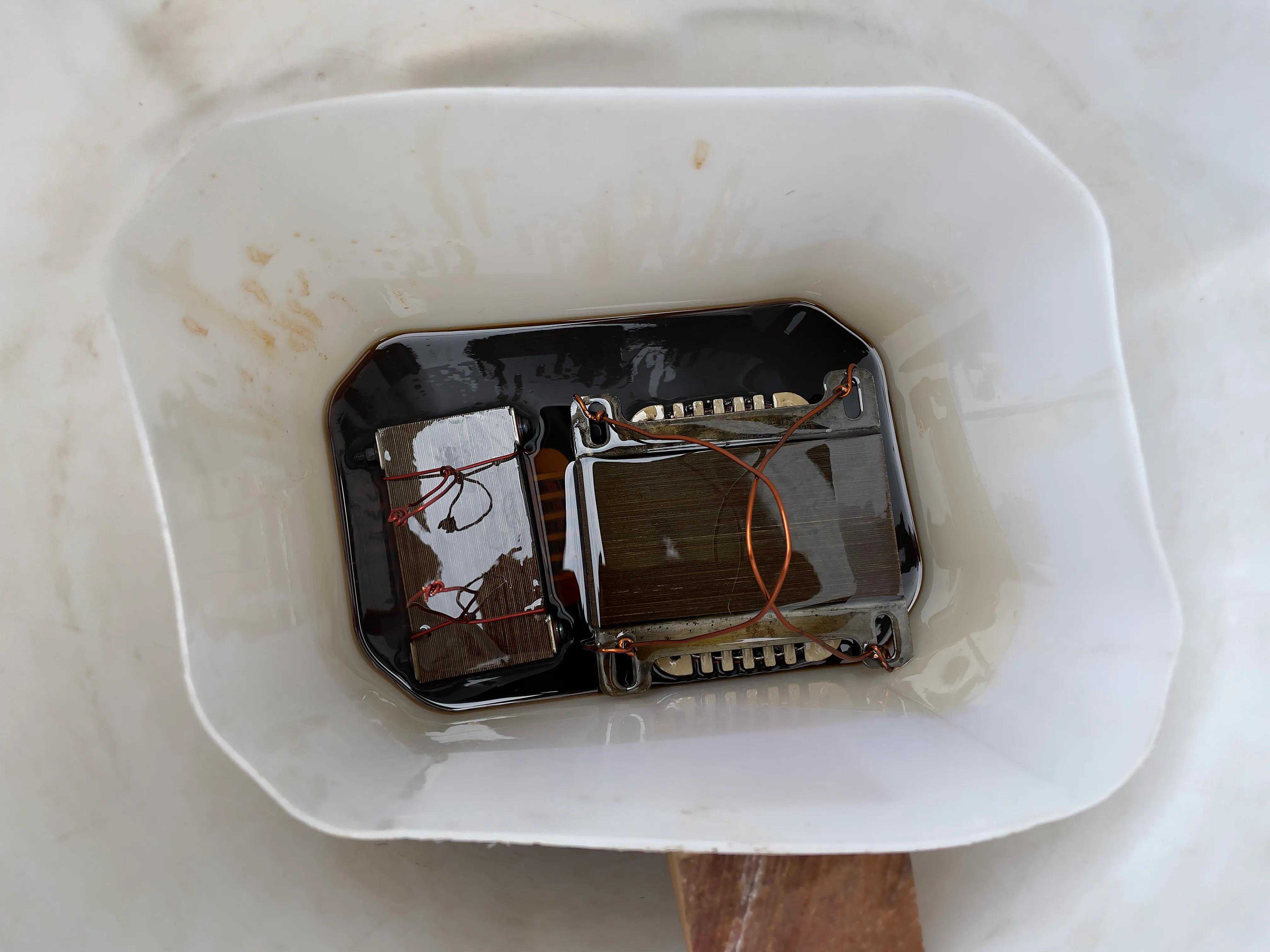

用收纳袋改装的简易抽真空装置

浸泡一定的时间以后，把它们捞出来，沥干余漆就可以烘烤了。

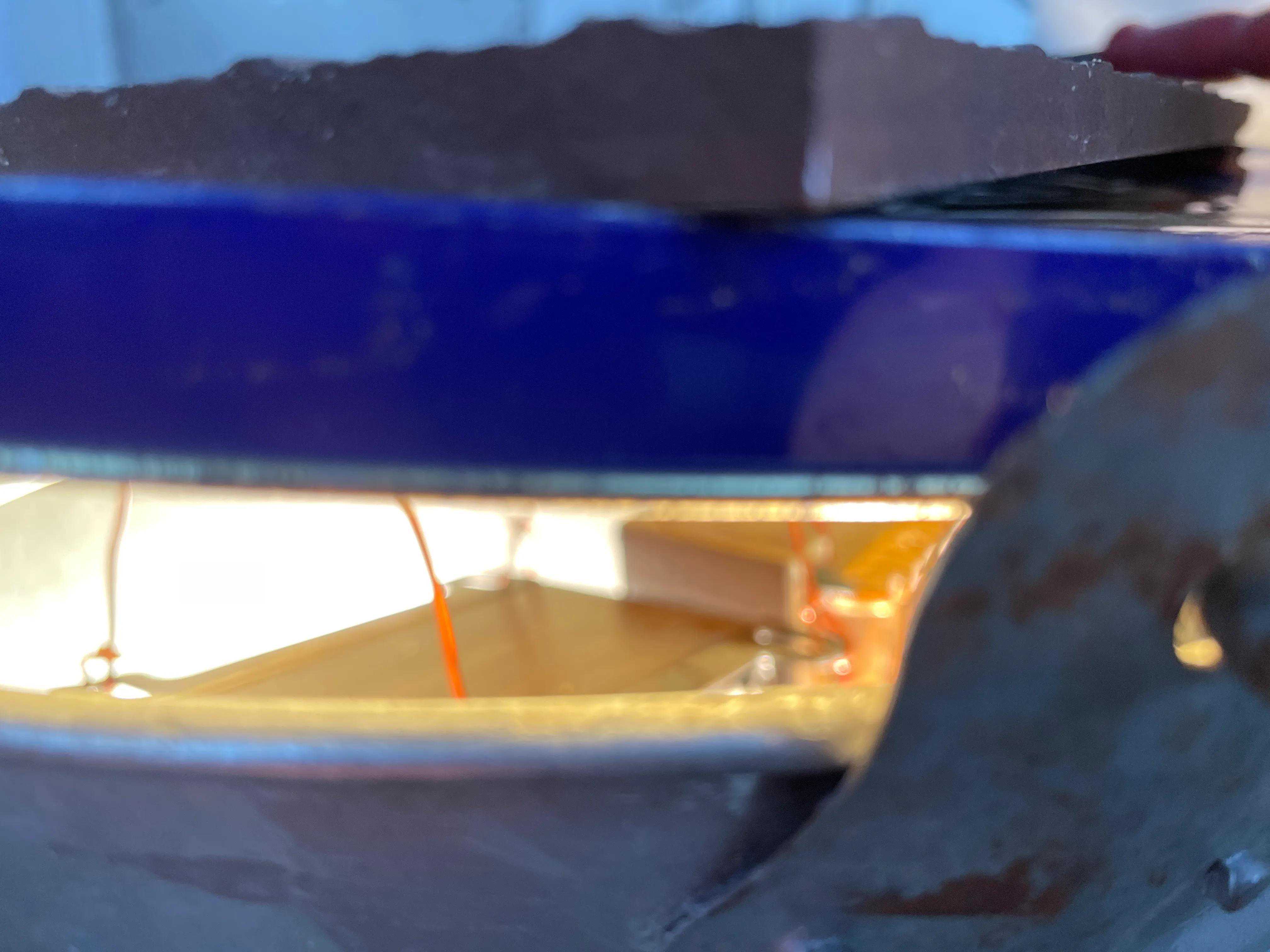

烘烤的工具很简单，一个200瓦的白炽灯泡，勉强凑合。温度虽然低了点，但是可以能过延长烘烤时间来烤干绝缘漆。烘烤一定的时间后，稍放凉些，用手指稍用力触压表面，没有指纹印出现，就说明烘好了。可以自然冷却。

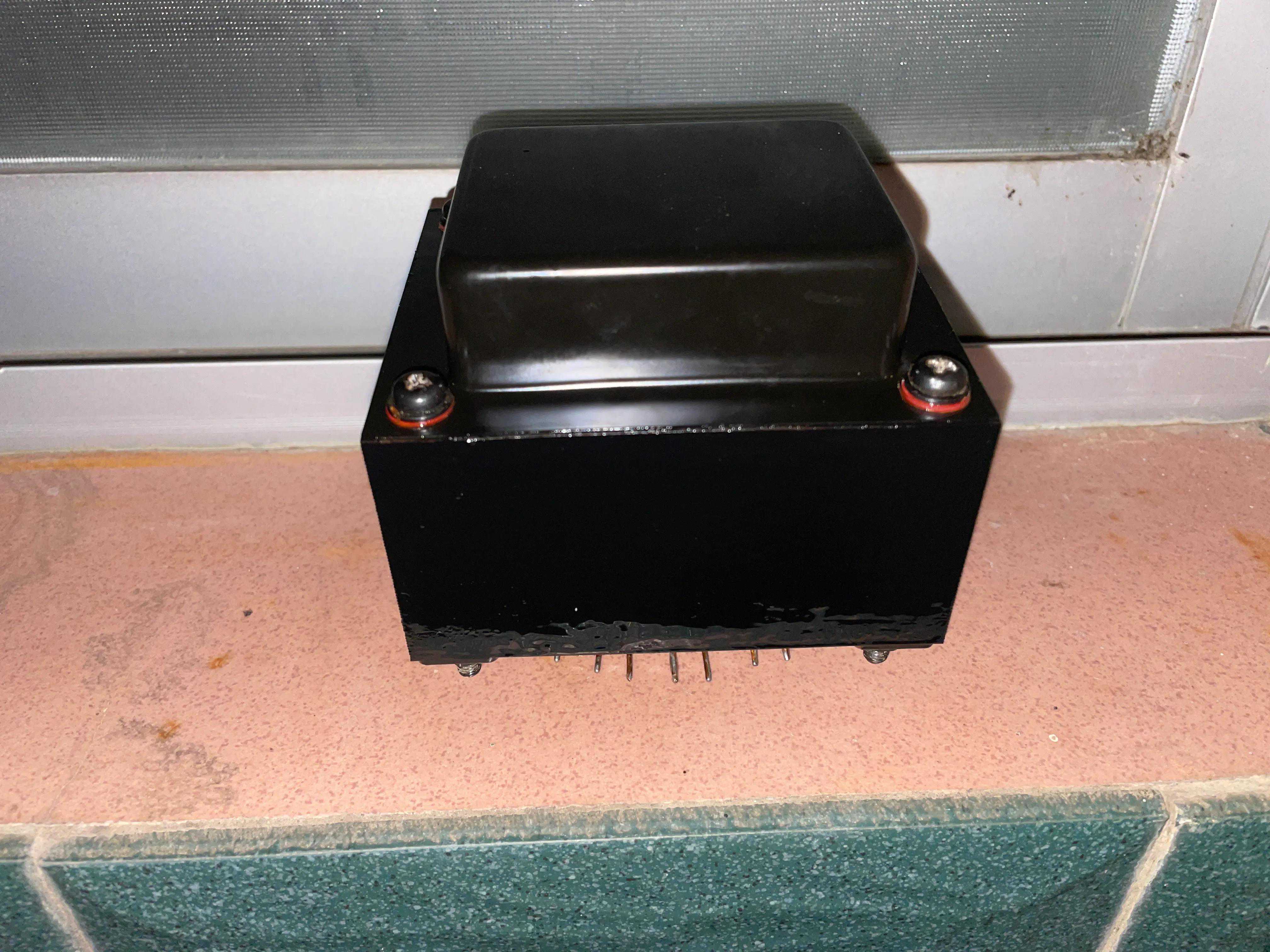

给其中的一只加上顶罩，刷上黑漆，放干，就算是制作好了。

自己制作变压器有个好处就是电压，功率可以随心所欲，以符合自己的需要。
