7.2.4全景声影视厅——上海青浦香水湾御湖别墅楼王影视厅案例赏析

实施方类别：影音设计师

位置及周边概括性描述：上海市青浦区御湖别墅香水湾

资金投入：35万元左右

空间信息（长×宽×高）：原始空间6300×6850×3100mm，完成空间6100×6650×2953mm

用户使用需求：7.2.4全景声+4.1卡拉OK系统

设计师：范召旺、孟伟

设计/施工公司：上海宸昔智能科技有限公司

投影机：光峰A3004K激光投影机

透声幕：瑞索克斯150英寸黑栅抗光硬幕

AV放大器：Denon（天龙）AVR-X8500H

主音箱：JBLStudio590×2

中置音箱：JBLStudio520C

环绕音箱：JBLStudio255IW×4

天空环绕：JBLStudio28IC×4

超低音：JBLStudio560P×2

卡拉OK：BMB

主音箱型号：CSD-2000

双12寸卡包箱补声音箱型号：CSD-880

卡拉OK低音炮型号：SUB-15

数字效果处理器：KSP-50

二通道专业功率放大器：DAD-500×3

无线话筒：WB-5000×2

点歌机：K73-4T

高端电容触摸屏21.5寸嵌入式

蓝光4K播放器：艾美影库MS300-Pro6T

影音中控主机：河东KNX协议系统

沙发：订制3人坐/电动单人位沙发2张

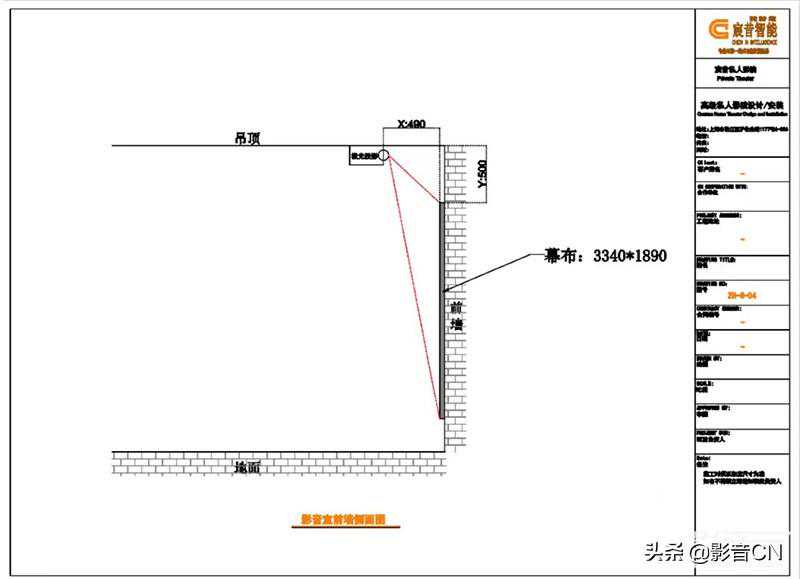

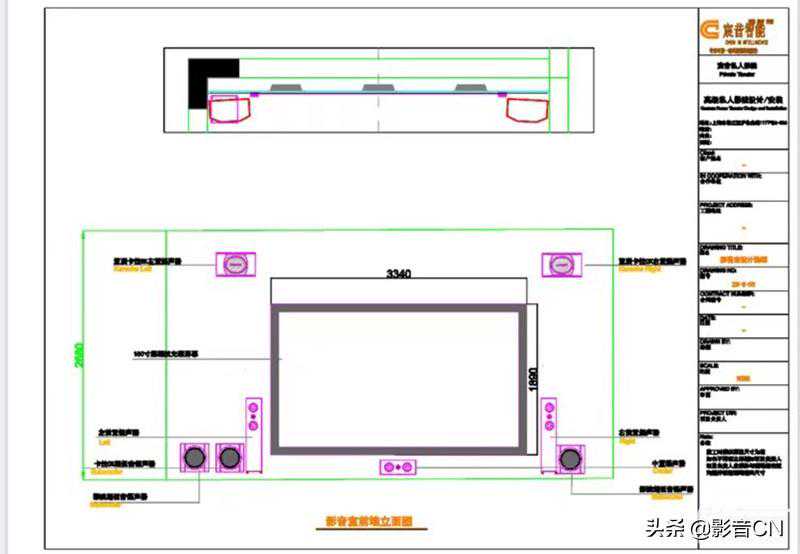

前墙立面图

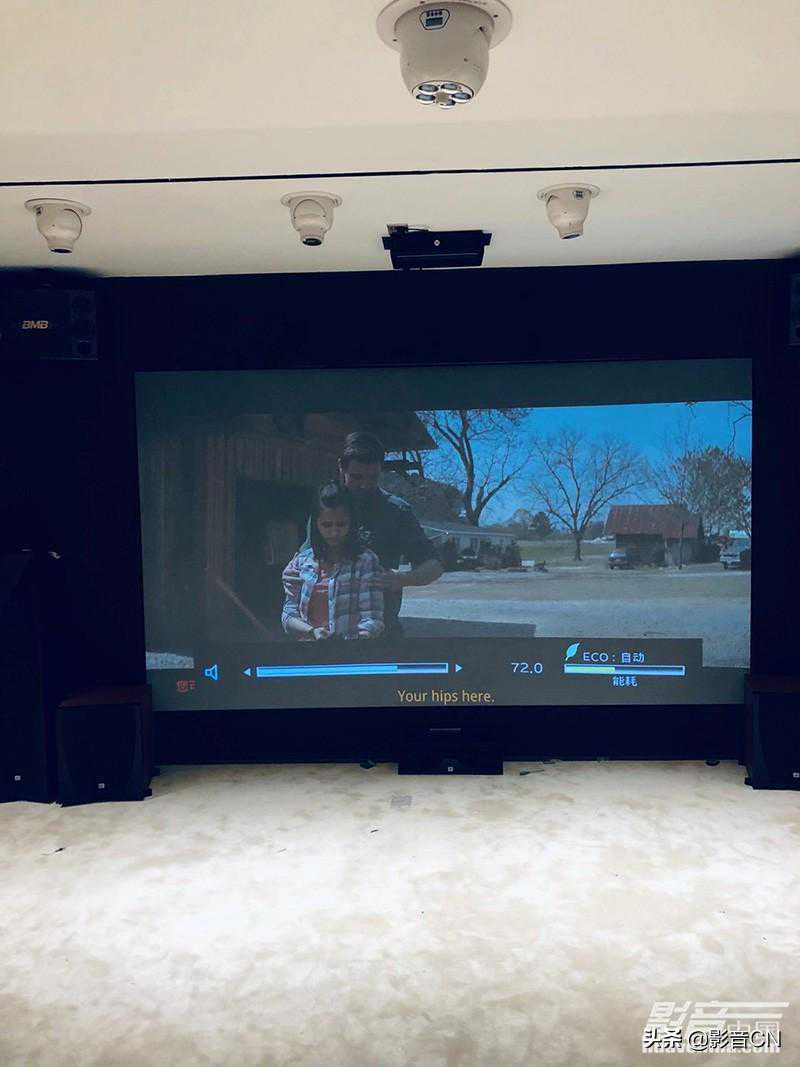

前墙主音箱JBL落地音箱美观、大气，基于定制安装的需要，侧环绕音箱、后环绕音箱完整嵌入到了墙内。激光投影采用前墙吊装，省去影视厅电视柜的占用空间，整体视觉效果以客户要求为第一设计目标（别墅，嵌入式）。

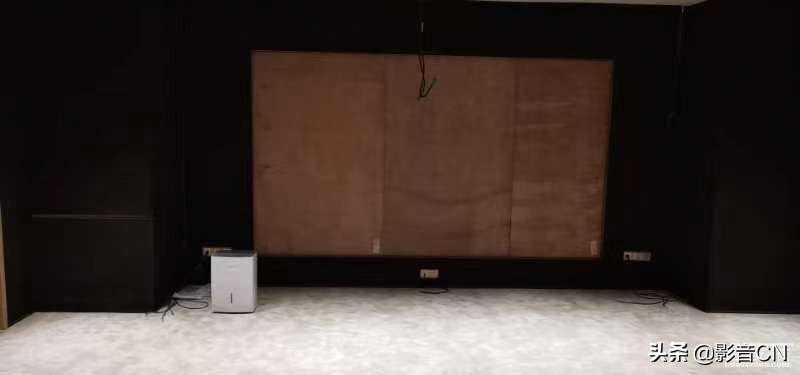

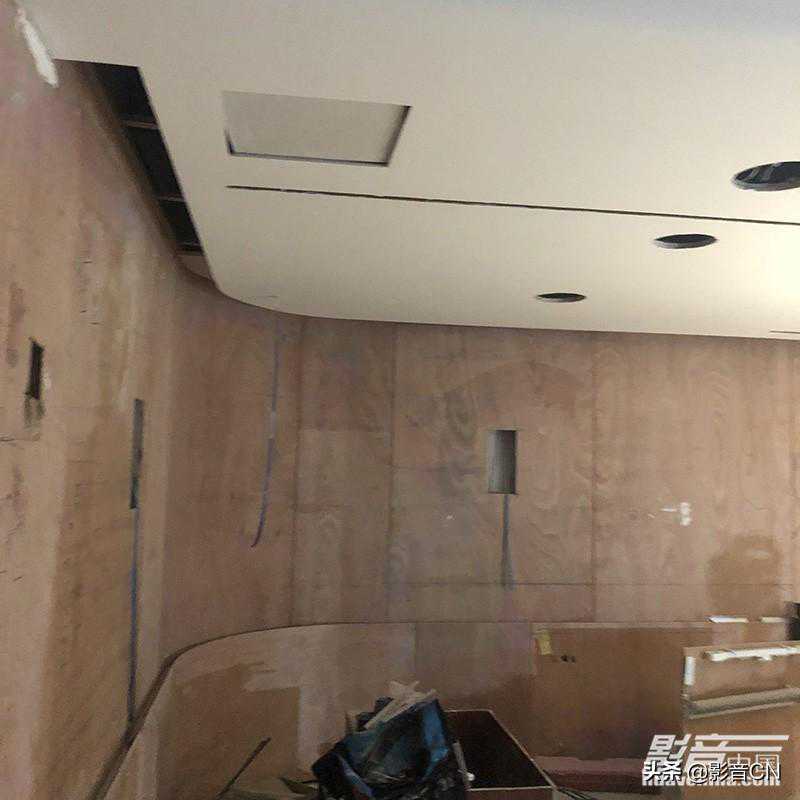

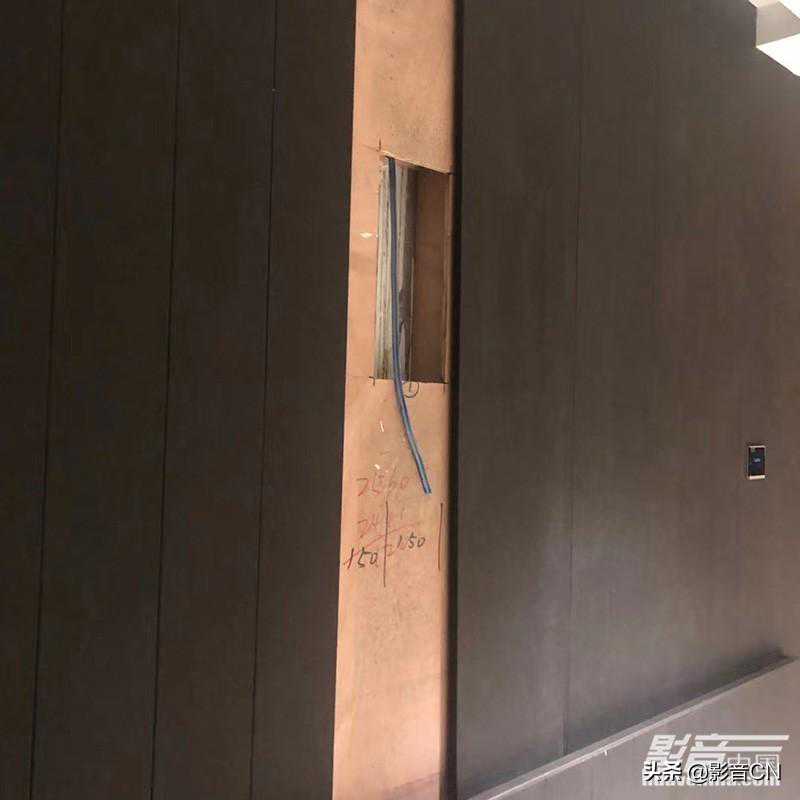

施工进行中

声学处理上，两侧墙面做了木龙骨框架以及填充吸音棉处理，基于地下室梅雨季节潮湿和隔音，设计师还做了防潮石膏板以及隔音毡。前墙和后墙也用到了隔音毡，之后再加一层防潮石膏板，当中填入吸音棉。最外层做了软硬包，木工板板上包覆透声墙布，也就是我们现在看到的成品。

侧墙，可以看到隐藏灯带以及隐约呈现的环绕音箱

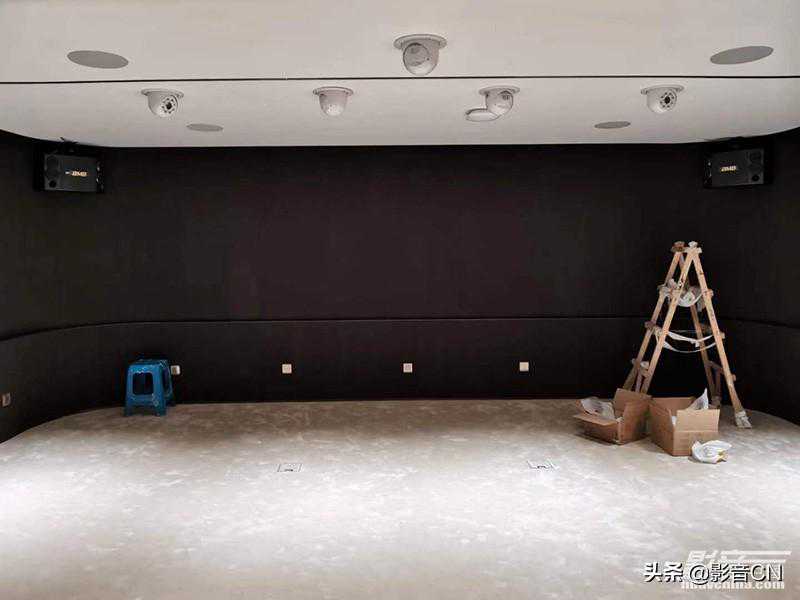

天花音箱所在

器材部分，除了激光投影机和三只主音箱、卡拉OK音箱之外，其它都做了嵌入式处理，整套系统为7.2.4声道+卡拉OK的双配置。设备柜单独隐藏式于影视厅门口处设备间。

AV放大器选用天龙13.2（9.2.4）声道的AVR-X8500H，这样一台功放就能解决所有的问题。影音中控是搭配全宅智能系统的河东KNX协议系统搭配思悦5寸智能液晶面板，投影机是光峰4K激光投影A300。

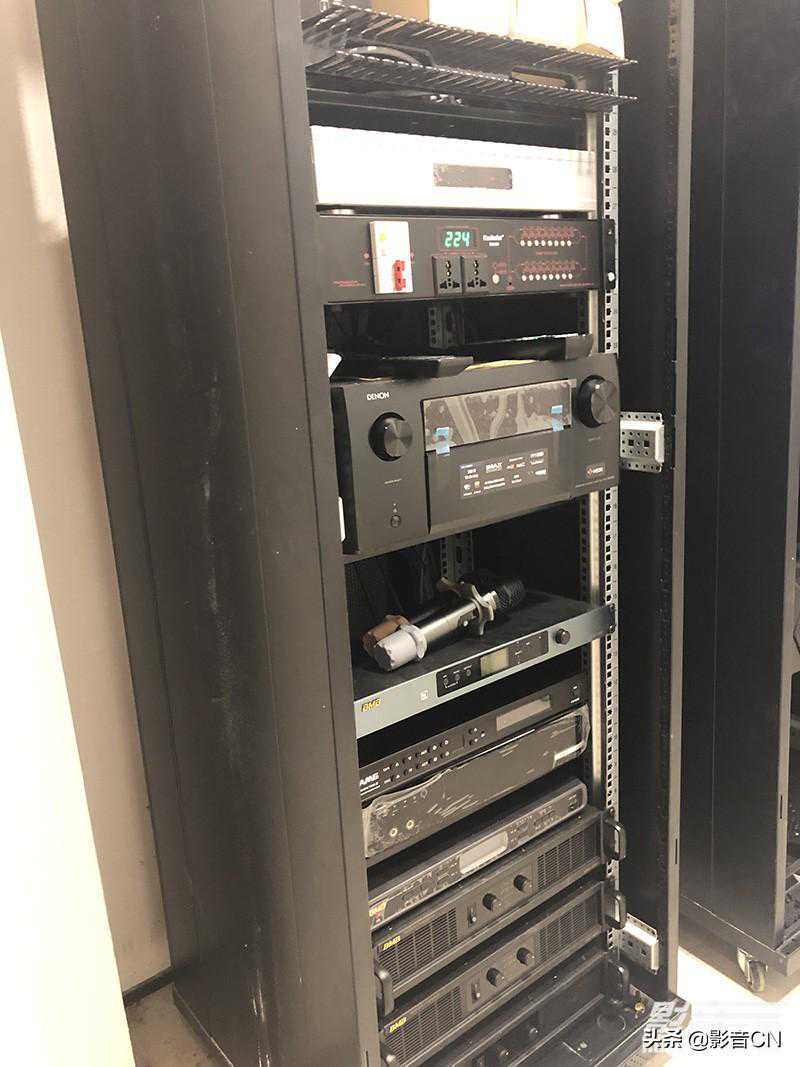

隐藏于设备间设计的机柜

卡拉OK全套为BMB，前方卡包主音箱为CSD-2000，12英寸口径。后方卡包补声音箱为CSD-880，10英寸口径，配套的效果器/前级和后级功放同样也是BMB。点歌机为视易最新推出的K73，落地式点歌屏，无线话筒是BMB系列无线话筒WB-5000。

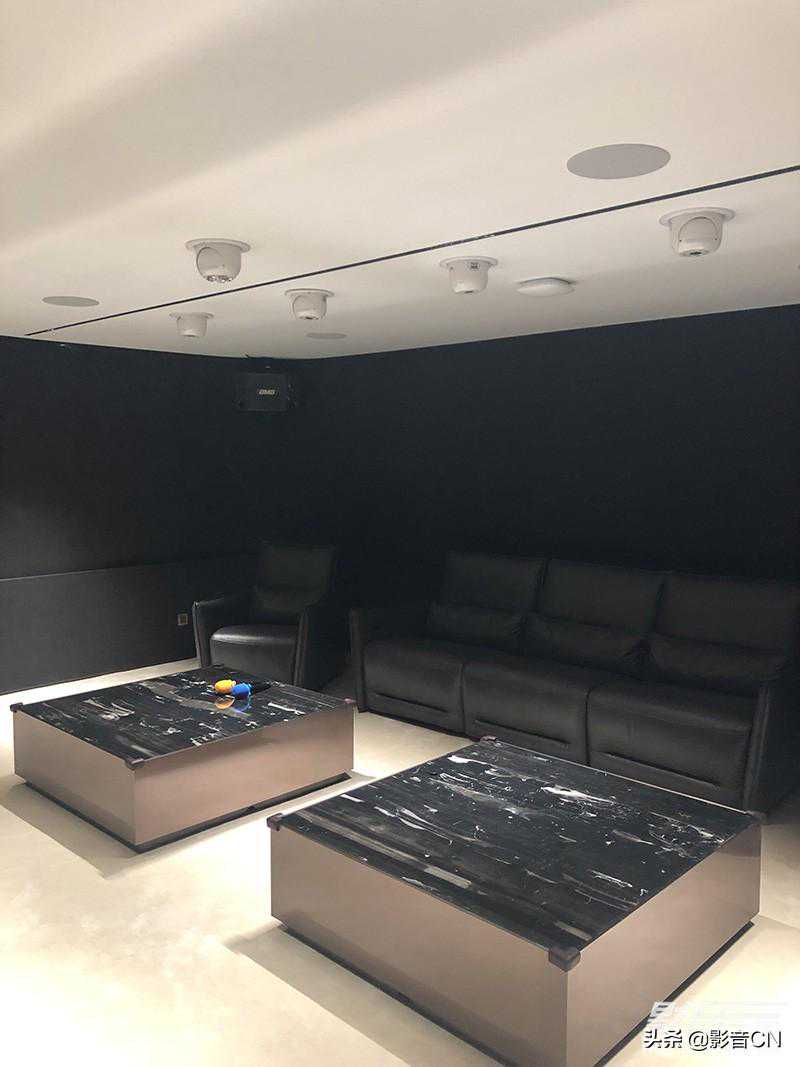

2+3，单排、环绕形的座椅

座椅为2+4、单排、环绕形的座椅的设置。两个单座椅是电动型的，可以完全放倒。中间三人位沙发，增进家人与朋友娱乐时的紧凑感

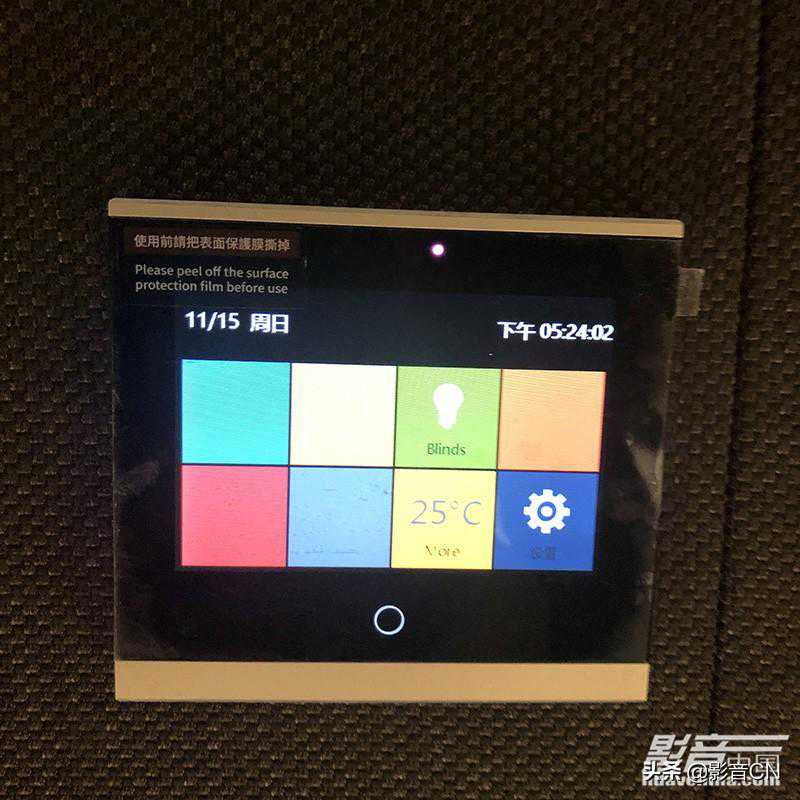

中控面板特写
