但既然发了，还是在这个微妙的时间点（抢在AMD5000系列之前发布），足以看出SUPER的使命非常艰巨。那么究竟它们的表现如何呢？一起走进今天的评测中吧~

这里总结几点SUPER系列显卡的性能特点，方便大家短时间阅读。

1、性能提升明显，平均下来领先幅度可达15%左右。在我们的测试中，无论是理论性能表现，还是实际游戏性能表现提升都非常明显，平均下来在15%左右。

2、与其说是低到高的升级款，不如说是高到低的“青春版”。无论是在参数方面，还是拆解看到的核心，以及性能表现来看，2060SUPER和2070SUPER与其说是升级款，不如说是更高规格“降级”。因为不管是核心芯片代号、到性能表现、再到外观等等，2060SUPER都和2070更为接近、2070SUPER和2080更为接近。

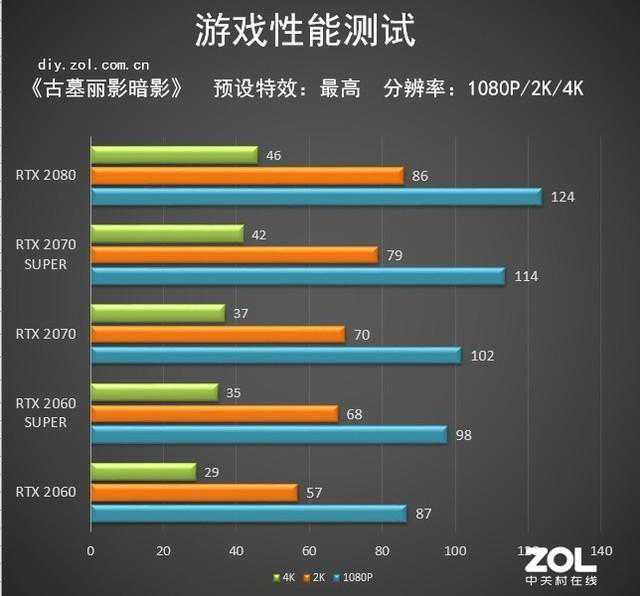

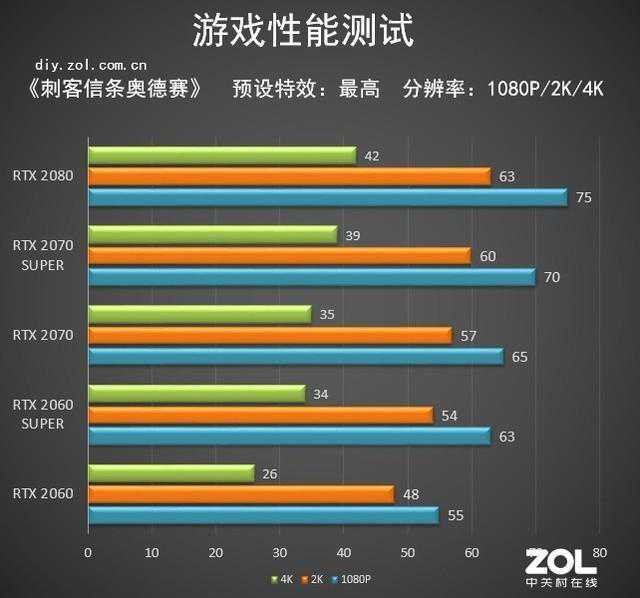

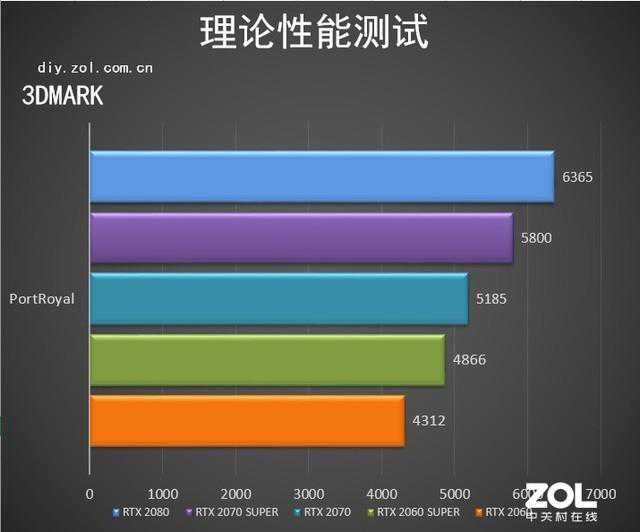

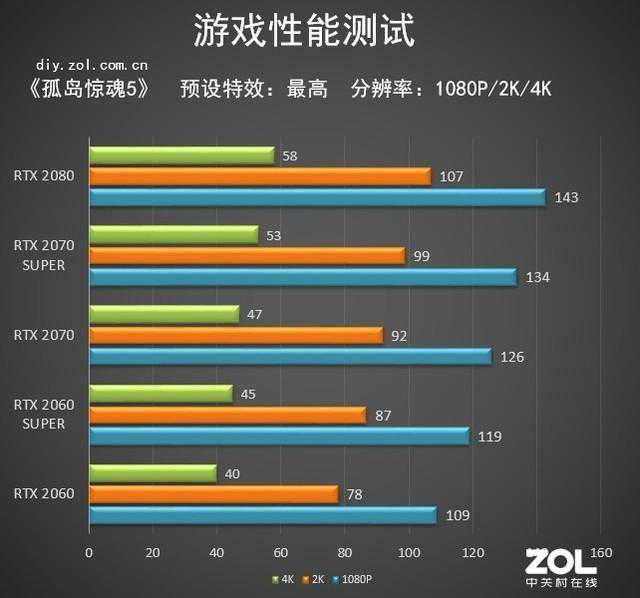

3、黄家刀法，名不虚传！这条我就不过多解释了，不懂的人看看后面那齐刷刷像等差数列一样的性能图表就明白了。

好啦，如果你想详细了解SUPER系列的卡有什么表现，接下来就真正的走进今天的评测吧~

外观

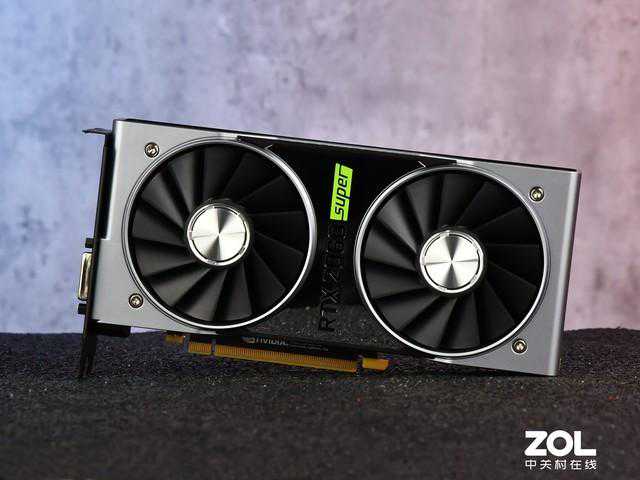

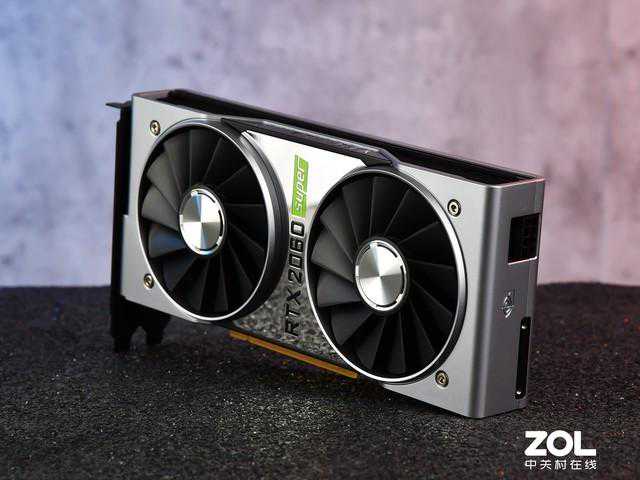

外观的话我们首先来看2060SUPER。同公版2060相比，2060SUPER延续了大家调侃的“煤气灶”造型，细微之处有两个变化，都在整流罩上。第一就是在RTX2060后面加入了绿色的SUPER标志（当然并不会亮）。

第二点就是两颗风扇中间由黑色变为了银色，且可以镜面反光，其它的就和RTX2060FE无异了。

显卡右侧为单8pin接口

包装盒在2060后加入了SUPER字样

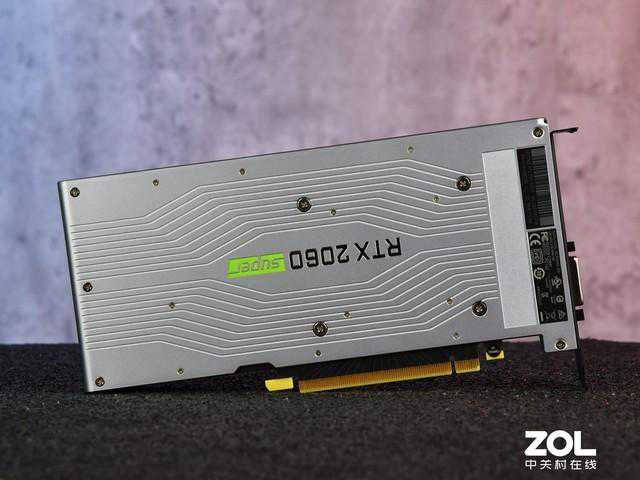

背板也加入了SUPER字样

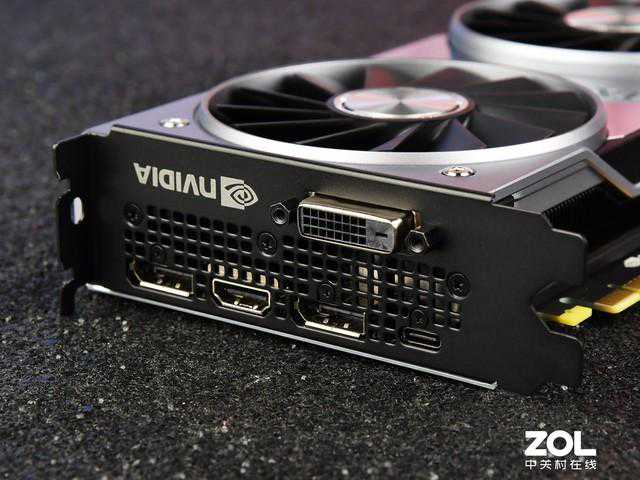

显示接口方面配置为2*++DVI-D+Type-C，一应俱全，从显示器到VR设备均可满足。

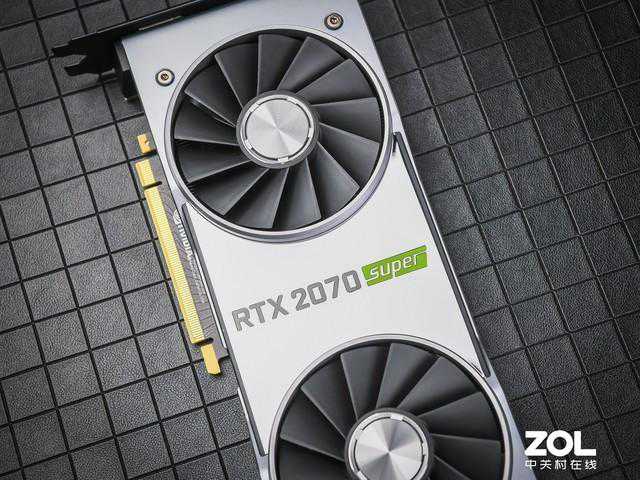

接下来我们看看2070SUPER，它的变化比较大。首先就是长度，从原来的身材和2060一样“成长”到了已经和2080相同的长度了，变为了一张280mm长的显卡，足足变长了40mm。

其它方面就和2060SUPER差不多了，比方说整流罩变为银色反光材质，并且SUPER的标志也有。

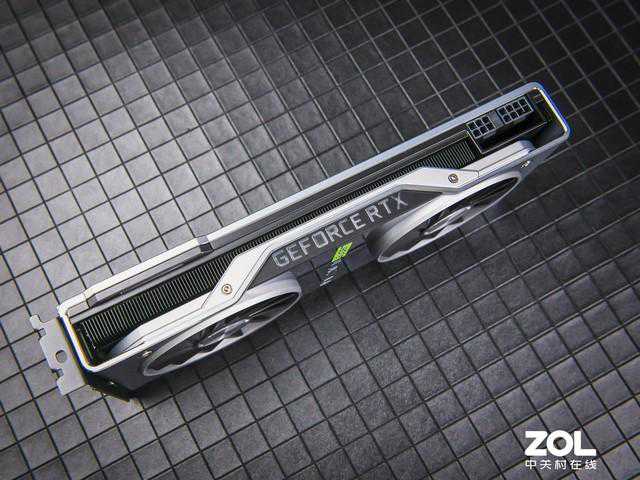

供电接口挪到了显卡侧方，为8+6pin。

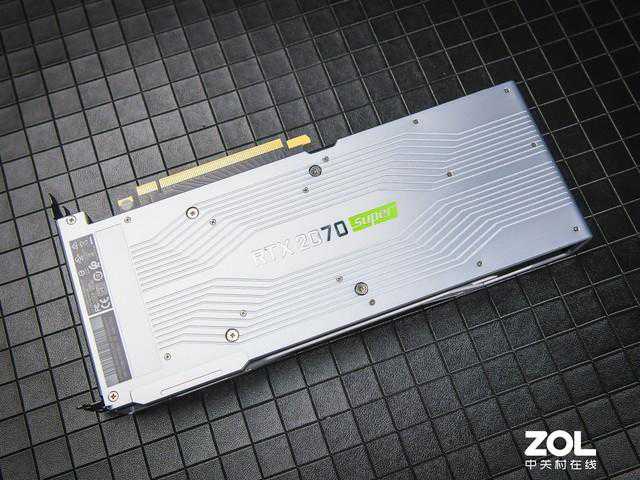

背部修长了不少

接口方面取消了DVI-D接口，配置为3*++Type-C。

虽然取消了DVI-D接口，不过2070SUPER的包装盒里很贴心的配备了DP转DVI的转接线。

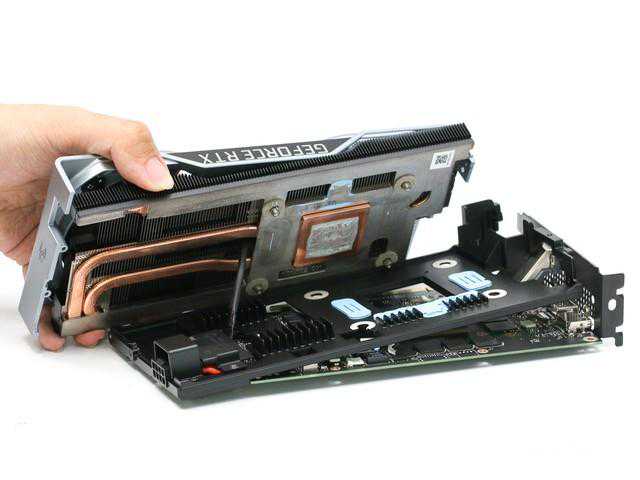

拆解的话2070SUPER的难度完全小于2060SUPER。在这里我们强烈建议大家如果需要清灰换硅脂等要拆解的活，不要拆2060SUPER！不要拆2060SUPER！不要拆2060SUPER！找专业人士去处理。至于为什么后面会说道，我们先来看比较简单的2070SUPER拆解。

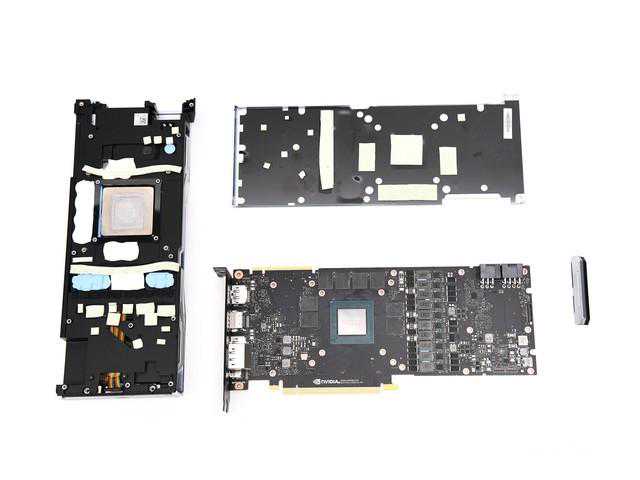

全家福

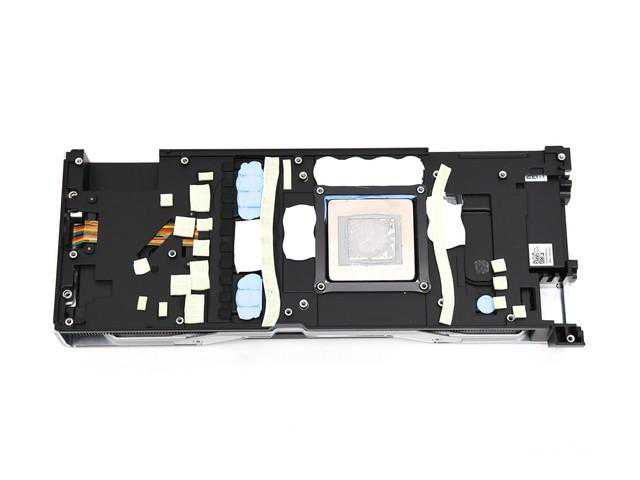

大量的散热贴

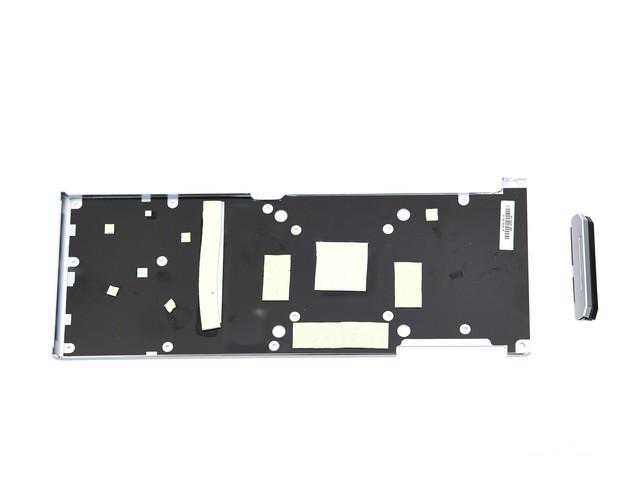

背板上也有不少散热贴（右侧为NVLINK保护罩）

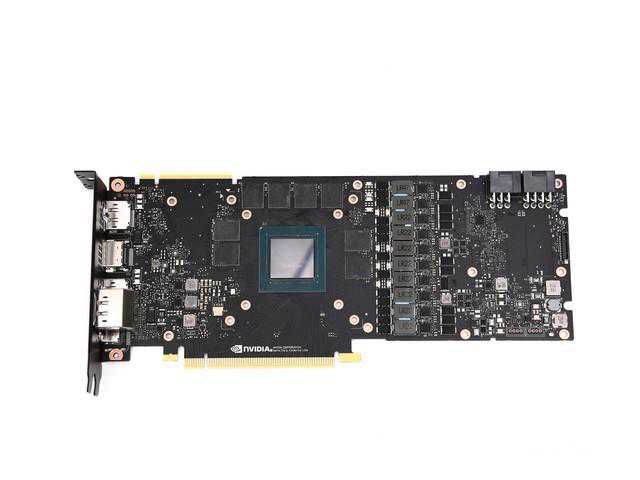

PCB本体

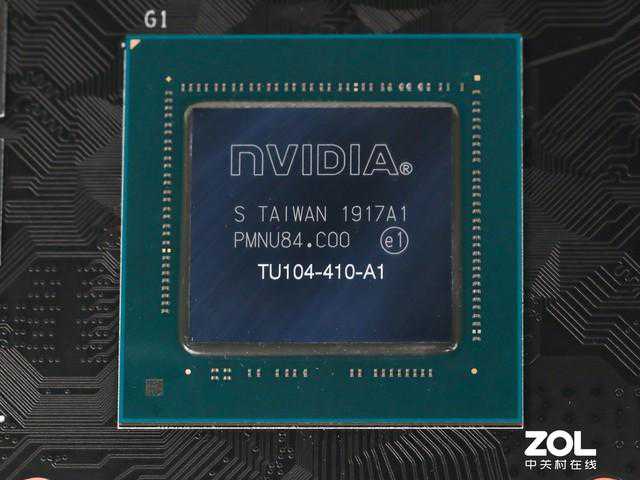

中国台湾产核心代号TU104-410

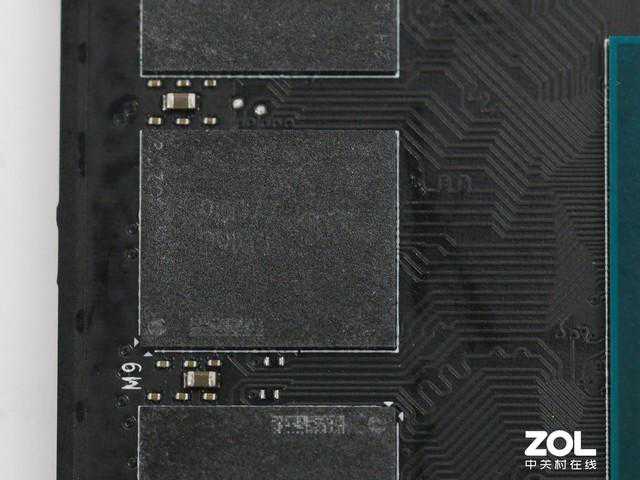

美光显存不知什么原因字迹相当模糊单颗1GBGDDR6共8颗

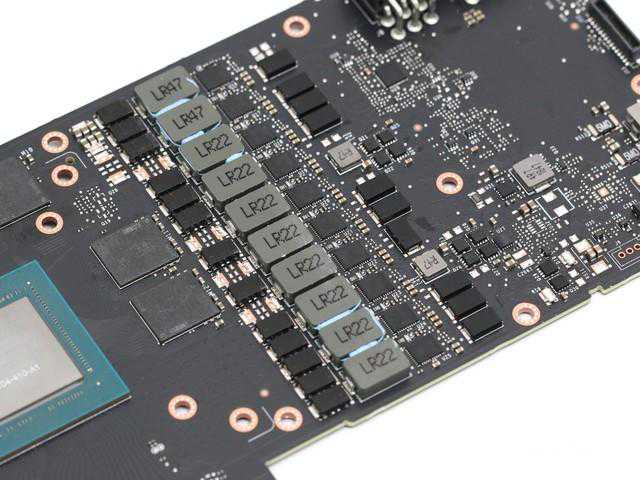

采用8+2相供电

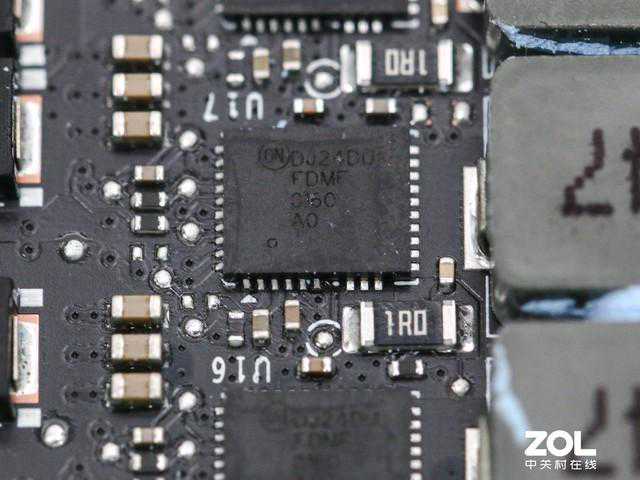

DrMos是来自安森美的FDMF3160

整体来看2070SUPER的拆解并不难，只要你有工具，那么剩下的就是拧螺丝的事情了。不过需要注意的是子母螺丝的量非常大，需要耐心，别弄丢螺丝。

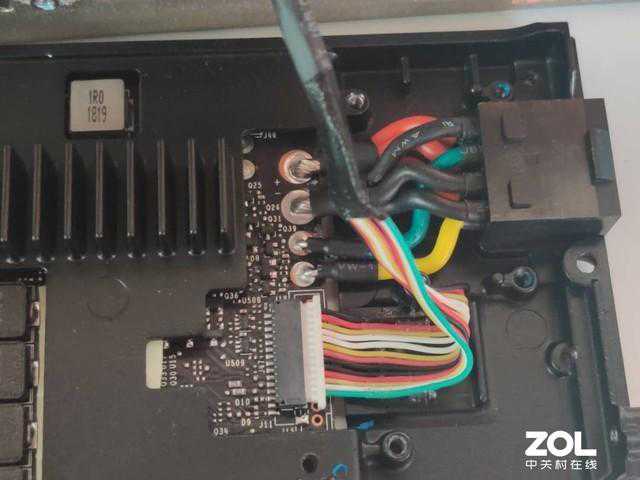

而小卡2060SUPER的拆解就相当麻烦了。由于PCB过于短小，所以供电接口被安排在了PCB装甲上.是的，以至于我在拆解的时候到后期有一种拆炸弹的错觉。

由于排线用胶站在了装甲上，所以我并没有拿下来

大家可以看到，2060SUPER的供电接口是通过锡焊焊接到了PCB上，这个做法加大了工艺流程的复杂程度不说，还非常容易因为外力而折断。并且装甲在焊接以后就不能卸下了，导致我们的设备并不能很好的看到里面具体的电子元件。

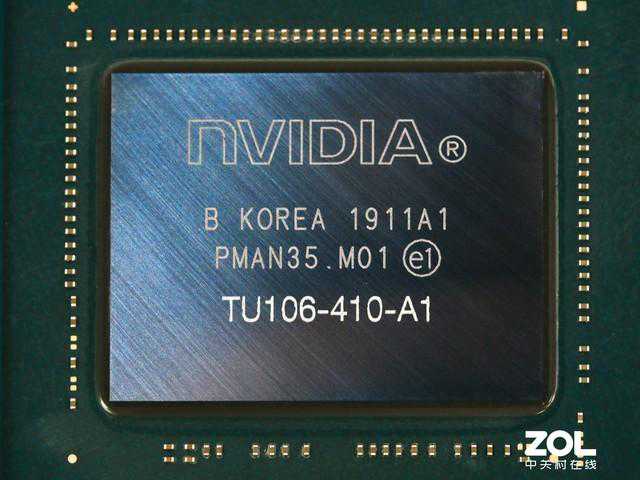

不过核心依然暴露在外使用的芯片为韩国产代号TU106-410

TR22电感共6颗

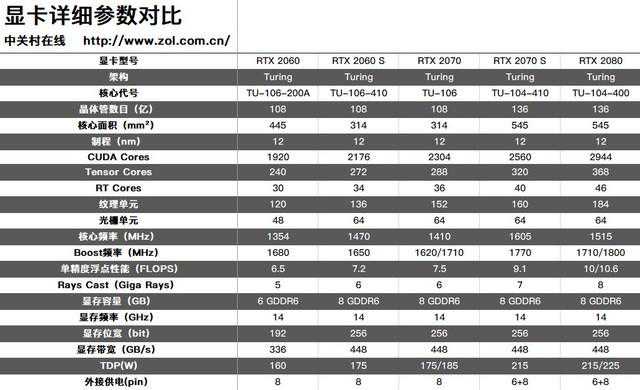

我们先来看一下五大显卡的大体参数对比。

那么从这张对比图看下来我们就能发现，2060SUPER使用的芯片是从2070上面得来，而2070SUPER上面的芯片是从2080上面得来的。

RTX2060SUPER

我们先来看2060SUPER芯片的具体参数。其采用TU106-410芯片，拥有2176个CUDA，TENSOR核心和RT核心分别为272和34。纹理单元136组、光栅单元64组。核心频率也提升至1470MHz，加速频率为1650MHz。

而大家知道RTX显卡拥有整数浮点并发运算的特性，所以表里的数据更准确的来讲应该是7.2TFLOPSFP32/7.2TFLOPSINT32。整数浮点并发运算可以获得更加稳定的帧数，不易波动。光线处理也从每秒5GigaRays提升至6GigaRays。显存达到了8GB，且位宽也提升至256bit，带宽提升至448GB/S。热设计功耗提升至175W。

RTX2070SUPER

2070SUPER的提升就更为暴力了。首先它使用了2080上面那颗减少了一些CUDA数的TU104-410，12nm制程，2560个CUDA，TENSOR核心和RT核心为别为320和40。160组纹理单元、64组光栅单元。

单精度浮点性能提升至9.1TFLOPSFP32/9.1TFLOPSINT32，光线处理也从每秒6GigaRays提升至7GigaRays。核心频率提升至1605MHz、加速频率提升至1770MHz，显存参数不变。妥妥的2080“青春版”。

显然这次的SUPER提升并不是原来之前大家想当然的暴力提频，而是从核心到显存所有规格参数的全面提升。

测试平台简介

测试平台方面，为了保证发挥出显卡的最大实力，避免其他硬件带来的瓶颈，CPU方面我们采用第九代Intel八核心十六线程的i9-9900K、ROGMAXIMUSXIHERO(WI-FI)主板、浦科特M9PeG512GBNVMESSD、超频3超神3200MHz8G*2、显示器为戴尔U2718Q、电源为航嘉WD600K、机箱为金河田静音坊。详情请看上图。

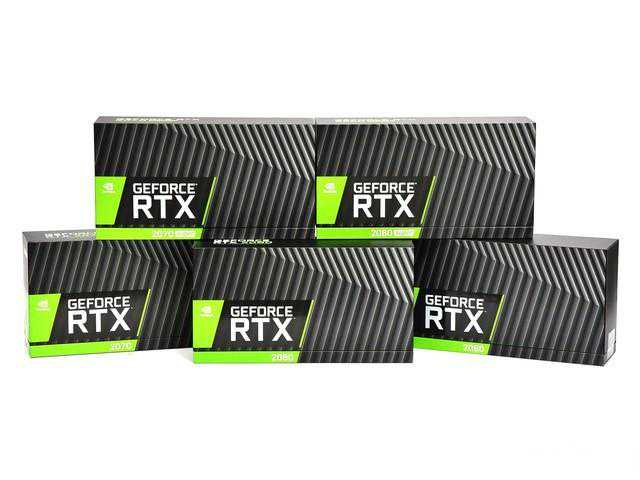

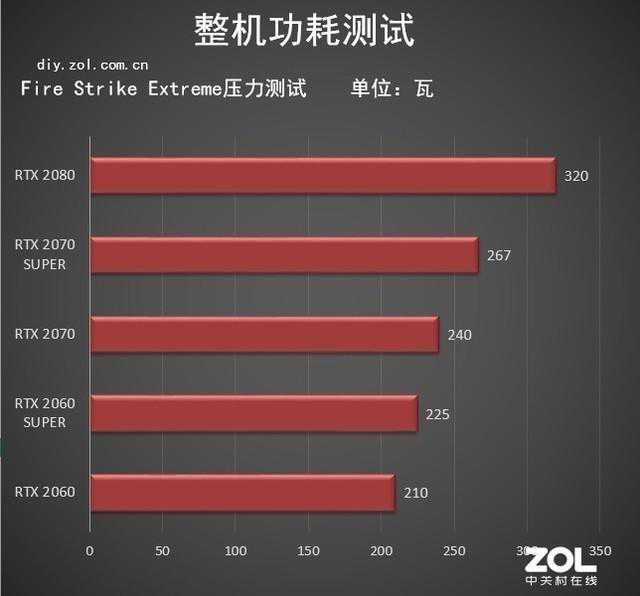

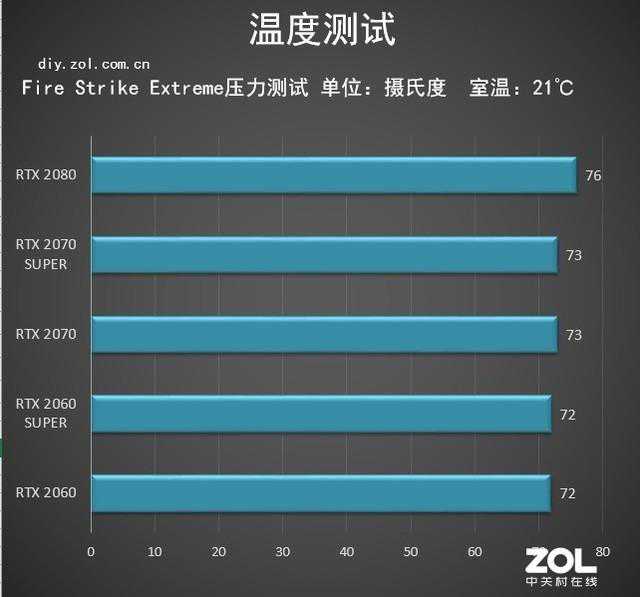

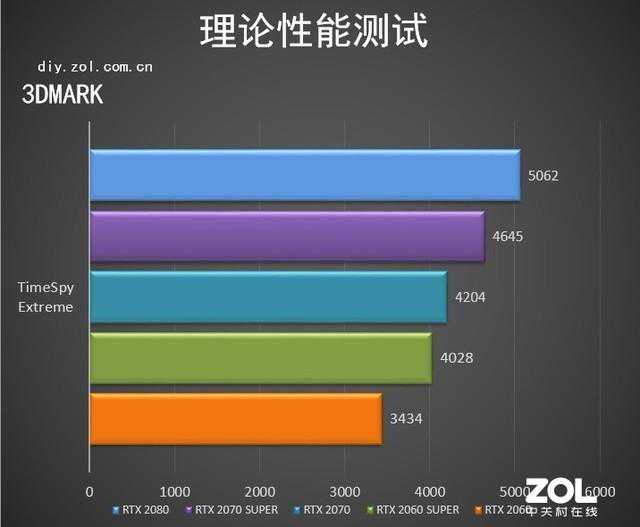

而为了保证此次的测试成绩绝对正确，我也是PY了5块公版显卡~下面开始进入测试环节。
