吴江市别墅家庭影院设计方案（朱先生）

一、效果图

吴江市别墅家庭影院设计方案（朱先生）

二、项目概况

项目名称：吴江朱先生私人别墅

项目地址：江苏省吴江市

安装环境：地下室

房间尺寸：长：7.56m，宽：5.41m，高：3.1m（不含梁高0.31m）

功能诉求：影院用途为放映大片；实现卡拉OK功能；房间适当进行声学处理，打造理想观影环境。

开门开窗情况：无窗。

声学装修重点：门及墙体的遮光、隔音降噪处理，墙面吸音扩散处理。

三、声学设计方案

1、本影音室位于别墅地下室，主要隔音措施就是对门及天花板墙面的处理。房间需装修成为一个独立的视听室，需要隔音降噪处理，让房间内的光线及噪音都保持在一个理想的观影环境中。

2、房间入门作为隔音降噪的薄弱环节，需要对其进行处理，一般房间门为的隔音系数在20分贝左右的薄型门，需要提升至40分贝以上，所以需要对门进行加工处理。如：门后贴附隔音毡，门和门槛之间使用专用密封贴密封处理等方式进行隔音。或者定制专业隔音门。

3、影音室白墙容易反光，所以施工时要对墙面进行深色处理。另外墙面尤其是侧墙声音第一反射点需要进行吸音处理。一般推荐客户在反射点区域安装软包吸音装置。

4、地板处理。地下室影院需要重点做好地面防水。防水处理层表面铺设地毯，提高视听室地面吸音系数。

四、家庭影院主要配置清单

1主音箱REVELW5838"2-Way入墙式1对

2中置音箱REVELW5831只

3侧环绕音箱REVELW3838"2-Way入墙式2对

4后环绕音箱REVELW3838"2-Way入墙式1对

5低音炮EARTHQUAKEMiniMeP1010"峰值600W2只

6前级功放声道前级功放1台

7后级功放声道后继放大器1台

8幕布SCREENPRO159寸画框透声幕美国锐普透声幕布1套

9投影机松下PT-HZ900C3D投影仪1台

10蓝光机三星BD-C69003D蓝光机1台

11吊架NB投影机吊架1套

卡拉OK主要配置

1卡拉OK音箱FONYKV-220B250*250W双10寸,1.3高音100磁,低音51芯140磁1对

2卡拉OK音箱FONYKV-10B200*200W单10寸,双高音双60磁,低音38芯130磁1对

3卡拉OK功放FONYDX8300主声道320Wx2/8Ω数字液晶显示1台

4卡拉OK功放FONYDK9200220Wx2/8Ω1台

5卡拉ok吊架NBNB3012对

6点歌系统视韵V9001套

7无线话筒声海U-16001套

五、设备介绍

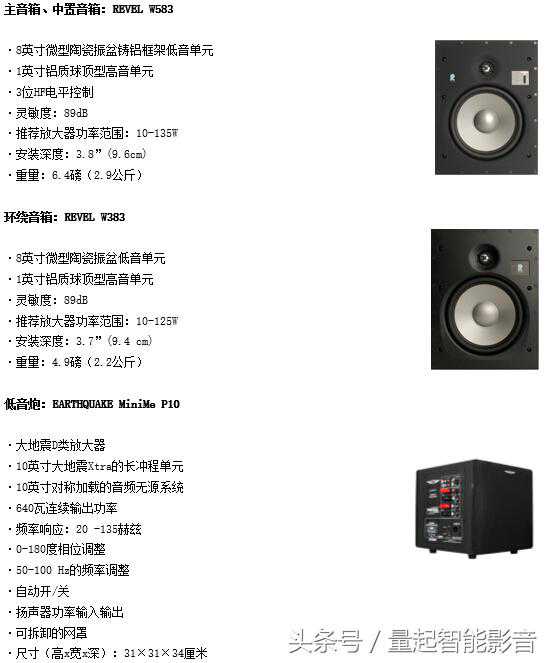

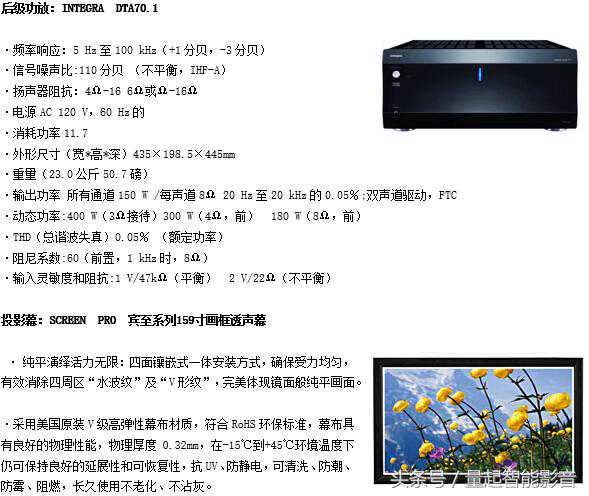

考虑到将视听室空间的最大化利用，同时达到最佳的视听效果，我们将采用9.2声道影院音箱，其中除低音炮外均为嵌墙式音箱。投影幕布方面，综合考虑前墙宽度，观影距离，房间高度，以及观影效果，建议幕布采用美国锐普159寸画框透声幕。以下是我们为本案推荐选择的主设备。

吴江市别墅家庭影院设计方案（朱先生）

吴江市别墅家庭影院设计方案（朱先生）

吴江市别墅家庭影院设计方案（朱先生）

吴江市别墅家庭影院设计方案（朱先生）

吴江市别墅家庭影院设计方案（朱先生）

吴江市别墅家庭影院设计方案（朱先生）

吴江市别墅家庭影院设计方案（朱先生）

以下是为客户定制家庭影院所参照的THX影院设计标准和THX声学装修标准：

THX是对美国卢卡斯影业公司制定的电影院用音响系统专业标准的统称，THX并不是一种独立的放声系统，它对杜比定向逻辑环绕系统进行了改进，使环绕声效果得到进一步增强。另外就是THX认证，其对播放器材，例如影音源、放大器、音箱甚至连接线材都有一套比较严格而具体的要求，达到这一标准并经库卡斯认证通过的产品，才授予THX标志。

THX公司在家庭影院音频领域拥有相当深的造诣，包括房间的声学设计、音箱的布局与摆放、声音处理等方面。THX认为家庭影院音箱的摆位需要考虑多个方面，包括与画面的衔接度、房间边界反射、驻波、水平放置宽度、人耳的高度等方面，建议音箱指向听音区域，环绕音箱则指向房间。

吴江市别墅家庭影院设计方案（朱先生）

家庭影院装修示意图

THX认为长方形的房间才是最佳的选择，1.3:1的长宽比例最为理想，观看距离D=W/0.73，其中W是幕布的画面宽度，观看高度为视觉水平与最高点小于15度。

前置音箱摆位：前置音箱应尽量摆放在观众坐下后耳朵的高度，要注意前排座位会遮挡后排观众，如果前置音箱无法排成一条直线，那么垂直高度差应控制在60厘米内。有条件的用户尽可能使用透声幕，前置音箱的摆放应远离角落和地板，选择的位置应能提供均匀的前方声场，左右立体声音箱的夹角为45-60度，在立体结像和多声道分离效果间取得平衡。

中置音箱的摆位：中置应摆放于投影幕的下方或上方，并以仰角让高音单元对“皇帝位”的耳朵部位，如果用的是透声幕，中置可以摆放于幕后，和耳朵的高度相等。

超低音音箱摆位：首先，要注意减低房间的低频共振问题，低音炮的摆放位置取决于有多少低音提供给你的系统，如果是一只低音炮，THX认为，超低音音箱应该保持在房间前部放在前面的左侧或右侧。两只的话，可以前后正对或者左右正对。四只的，就前后左右各一只。

侧环绕音箱摆位：THX认为侧环绕音箱应该安排在侧墙，或者观众的侧后方，并且和皇帝位呈90°-110°的夹角，高于人耳60厘米左右，以确保足够大的环绕声场覆盖面。

后环绕音箱摆位：后环绕音箱应该放置在观众的后方，离地应该有2米高，以皇帝位中心为顶角呈60°的夹角，据说是这是最大限度地利用，THX专利的高级音箱阵列的技术。
