双赞SZ3390嵌入式工控板详解！

双赞SZ3390是基于瑞芯微RK3399平台研发设计的嵌入式工控板，搭载了瑞芯微RK3399处理器，该处理器基于架构和具有独立的NEON协同处理器的双核Cortex-A72及四核Cortex-A53组合架构，具有高性能，低功耗的显著特征！实现了性能与功耗之间的完美平衡。这种独特的架构使双赞SZ3390在满足各种应用需求的同时，能够保持较低的运行成本。

双赞SZ3390还具备丰富的接口和扩展功能，支持多种通信协议和串口设备连接，方便用户进行数据采集、控制和监控。其小巧轻便的设计使其适用于各种嵌入式系统和工业自动化场景，为智能生产和物联网应用提供了有力支持。

双赞SZ3390基于瑞芯微六核3399芯片，搭载四核ARM的新一代高端图像处理器Mali-T860，集成了更多的带宽压缩技术（如智能叠加，ASTC和本地像素存储），并支持更多的图形和计算接口。

支持双屏异显功能，兼容市面上各种主流显示屏，拥有丰富的外设扩展接口。支持Android\Linux系统,软件支持完善,适合企业开发商显、工业主机、机器人、售货机、医疗设备等智能终端,可降低研发门槛,缩短产品研发周期。

■商显广告机■机器人■自助售货机■触摸一体机■医疗设备■计算机■个人互联网移动设备

■高稳定：本司主板在硬件、软件上,增加自己独有的技术来保证产品的稳定性,可以使最终产品达到7×24小时无人值守。

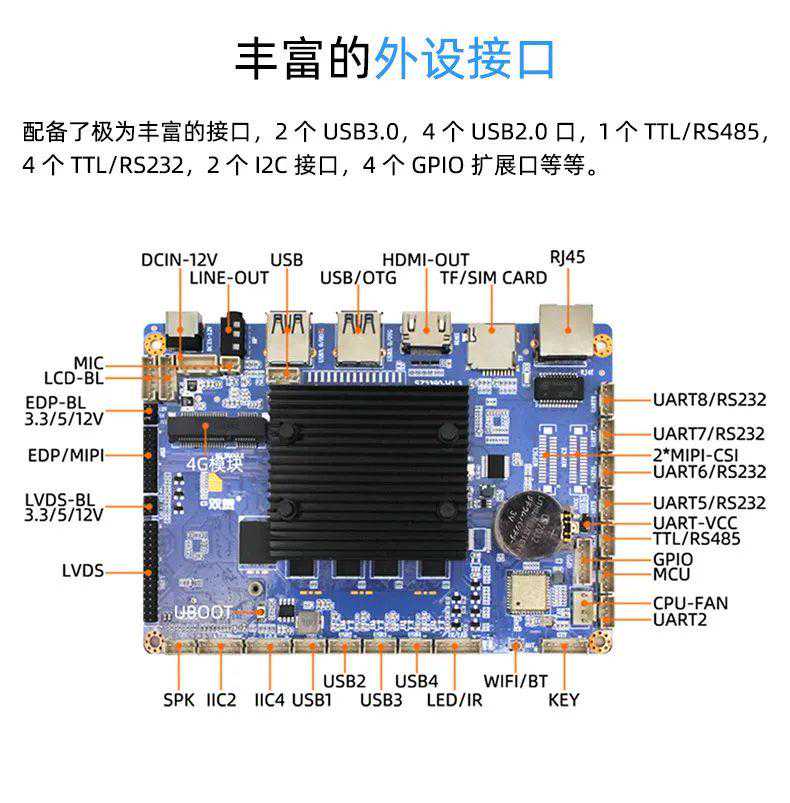

■高扩展：6个USB口,5个串口,2个I2C接口,4个GPIO扩展口。

型号

SZ3390

CPU

RockchipRK3399(28纳米HKMG制程)六核64位处理器,主频最高达2.0GHz。基于大小核架构，双核Cortex-A72（大核）及四核Cortex-A53（小核）

GPU

四核ARMMali-T860，支持/2.0/3.0/3.1,OpenCL，，Directx11，支持AFBC（帧缓冲压缩）

内存

板载2GLPDDR3双通道高速内存（可选LPDDR34G）

存储

板载16高速存储（可选）1个TF卡槽,可支持卡。

显示

支持Lvds接口（支持单双路6位/8位/10位）,最大分辨率支持1080P，支持（4线，10.8Gbps），支持HDMI输出接口，支持最大分辨率4Kx2K@60HZ，支持双屏同显/异显功能（LVDS+eDP，HDMI+eDP，HDMI+LVDS）。

网络

千兆以太网,支持+5G/，3G/4G模块接口（Mini-PCIE）

触摸

提供I2C端口（支持多点电容触摸屏）USB接口（支持多点红外触摸、多点电容触摸，多点电阻触摸、多点纳米膜触摸、多点声波、多点光学触摸）

播放

支持WMV，AVI，FLV，RM，RMVB，MPEG，TS，MP4等

支持BMP，JPEG，PNG，GIF等

声音

1个标准3.5mm耳机插座,1个输入插座，板载4R/3Wx2功放,（可选4R/10Wx2功放）左右声道输出。

串口

2个RS232（可选TTL），2个TTL（可选RS232）1个TTL（可选RS485），1个TTL调试口

USB

4个插座2个接口,其中USB-OTG支持ADB调试，

GPIO

4路IO,可选输出输入

系统

（可选Linux）

特殊

内置RTC实时时钟，可选定时开关机，看门狗，

供电

DC-12V直流输入，5.5。

散热

被动全铝散热器（可选主动带风扇全铝散热器）

尺寸

146x102mm

温湿度

工作温度：-10℃~60℃，5%~90%相对湿度，无冷凝

可提供技术支持，兼容性适配，主板定制化等服务

双赞SZ3390作为一款基于瑞芯微RK3399平台研发设计的嵌入式工控板，该产品在设计上充分考虑了工业环境下的严苛要求，具备出色的稳定性、可靠性和耐用性。凭借与瑞芯微长期的紧密合作。双赞积累了丰富的行业技术资源和经验，为用户提供了一系列优质的行业解决方案和技术支持。在未来的发展中，双赞将继续秉承创新精神，为全球客户提供更多优质的产品和服务。

双赞始终把客户需求放在首位，提供个性化定制服务，了解客户的不同需求。

量身定制符合客户实际需求的工控板和解决方案，降低生产成本，提高产品的竞争力。

广东双赞科技有限公司是专注ARM/X86架构嵌入式主板及整机的高新技术企业；是自助终端、游艺娱乐、工业电脑、POS金融、数字标牌、云计算机、网络安全等行业解决方案提供商；是您可信赖的数字化及ARM/X86架构的计算机平台之最佳合作伙伴。

双赞紧跟Rockchip、Intel、AMD等芯片厂商的步伐，力求为工控行业客户提供世界先进的产品与前沿的技术支持，致力成为中国信息、安防和嵌入式主板的先行者。
