三星Note 10+ 5G拆解：想要换屏幕，太难了

admin 2025-02-24 共229人围观，发现104个评论

三星于8月21日召开Note10系列中国发布会，揭晓国行版售价。不同于在美国发布时推出共计四款机型，国行版仅有8GB+256GB的三星Note10以及12GB+256GB的三星Note10+5G两种规格，售价分别为6599元和7999元。

近日国外知名拆解网站iFixit发布了三星Note10+5G的拆解。下面我们就来一起看看吧。

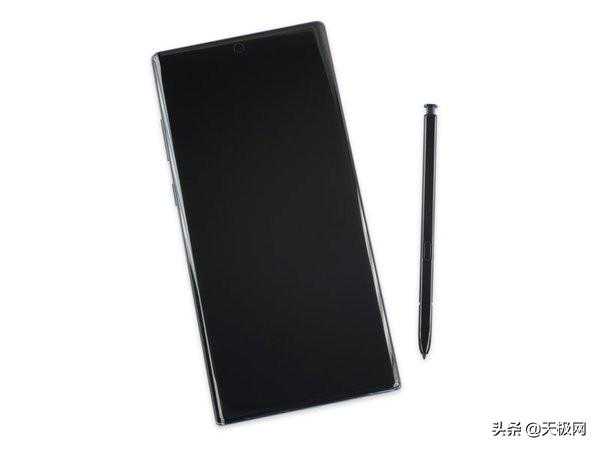

三星Note10+5G搭载高通骁龙855，拥有12GB内存和256GB存储，配备分辨率为3040x1440(498ppi)，经过HDR10+认证的6.8英寸AMOLEDInfinity-O显示屏，电池容量4300mAh，支持超声波屏幕指纹、IP68级防尘防水、全新SPen。

该机前置摄像头为1000万像素，后置四摄分比为1600万像素超广角镜头、1200万像素广角镜头(支持OIS)、1200万像素远摄镜头(支持OIS)以及ToF3D景深摄像头。

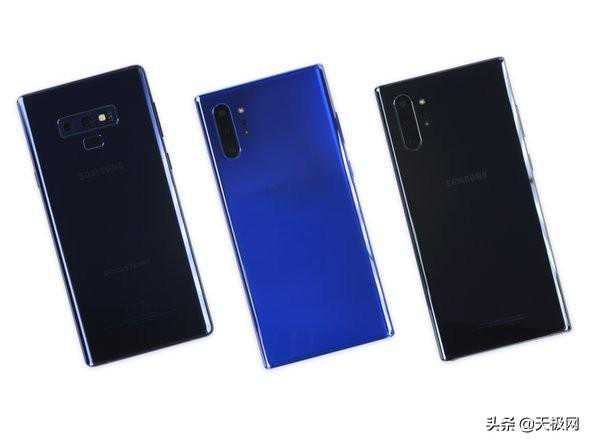

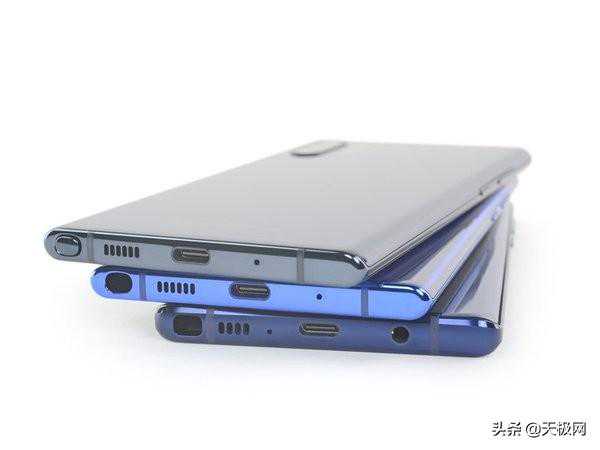

对比去年发布的三星Note9，Note10系列在外观上还是有些变化的，比如后置四摄、取消背部的指纹识别、取消3.5mm耳机接口。不过Note10+与Note10+5G在外观上几乎一模一样。

取消3.5mm或许给一些用户带来“麻烦”，但是不用担心三星为Note10系列配备了Type-C接口的耳机，仍旧由AKG调校。另外，这也是Note10系列能够拥有更高电池容量的原因之一。

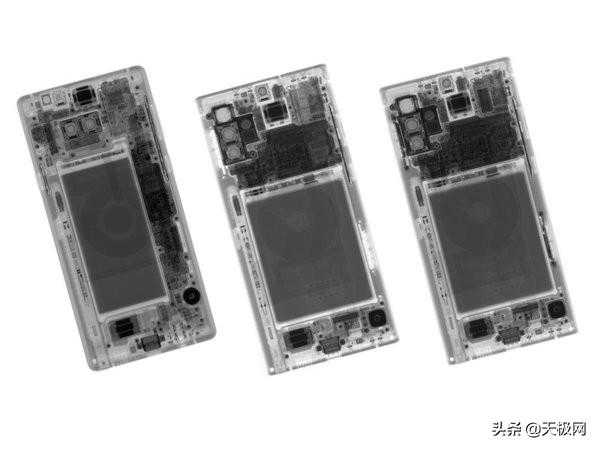

有趣的是，虽然从外部看Note9与Note10+、Note10+5G的区别不大，但通过X光照，机身内部设计却有了十分明显的改变。Note10犀利的主板与Note9完全不同。另外，由于拥有5G模块，Note10+5G的主板明显拥有更多元件。

三星Note10+5G还有几个重要亮点：全新的SPen，加入手势控制后更方便用户进行远程控制。

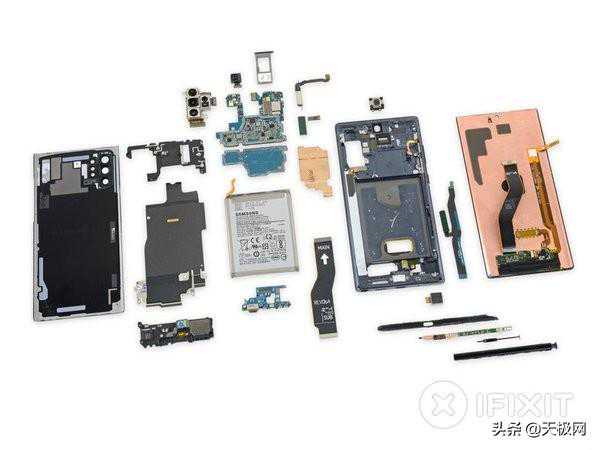

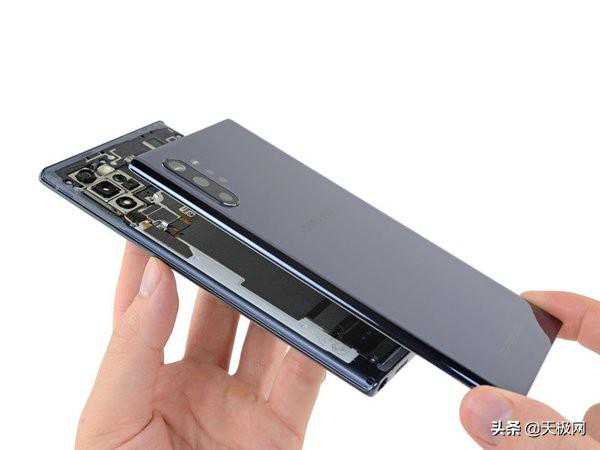

接下来开始拆卸，加热后盖，软化粘合剂，借助吸盘即可分离后盖。值得一提的是，Note10系列按键部分中框有特殊设计，不过这并不会给拆解增添多少难度。

接下来拧下中框的固定螺丝，分离隔片。

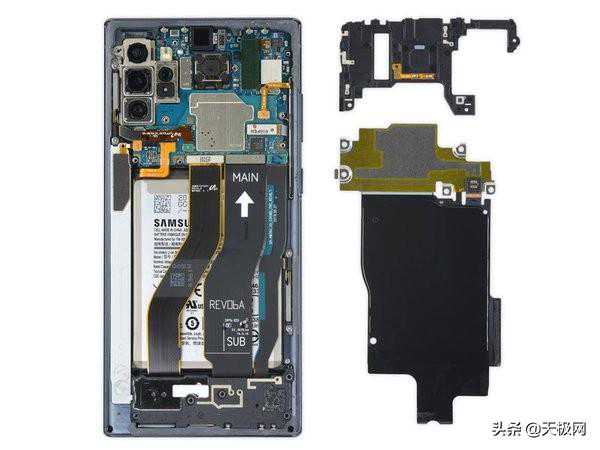

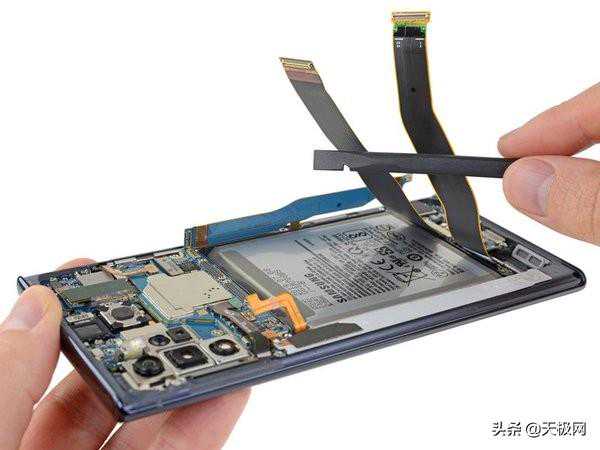

由于三星Note10+5G的主板均位于电池的上方，因此与下方子板的连接需要借助排线，可以看到电池上方有两条很宽的排线。

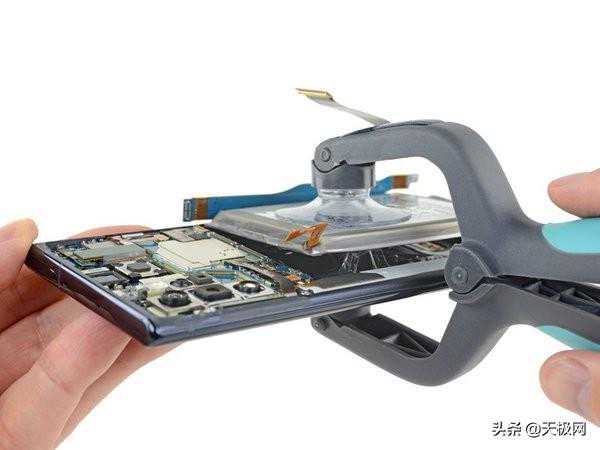

三星Note10+5G的电池被粘合剂牢牢固定，iFixit只好借助吸盘将其取下来，这个过程需要足够的耐心，并且还要足够小心。

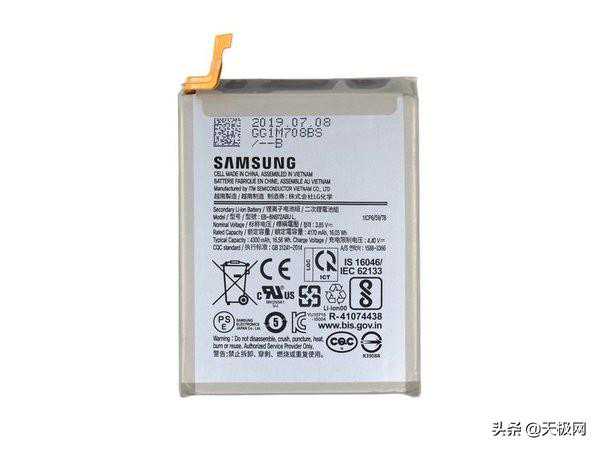

三星Note9电池为15.4Wh，三星Note10+则升级至16.56Wh，重量增加了4.4克。

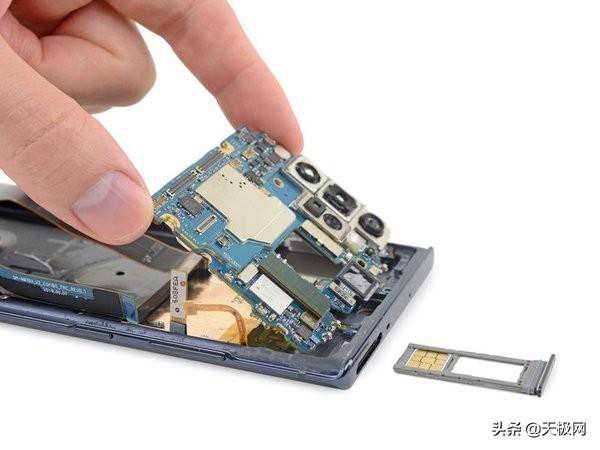

接下来取出手机的SIM+MicroSD卡槽，然后即可取下主板。

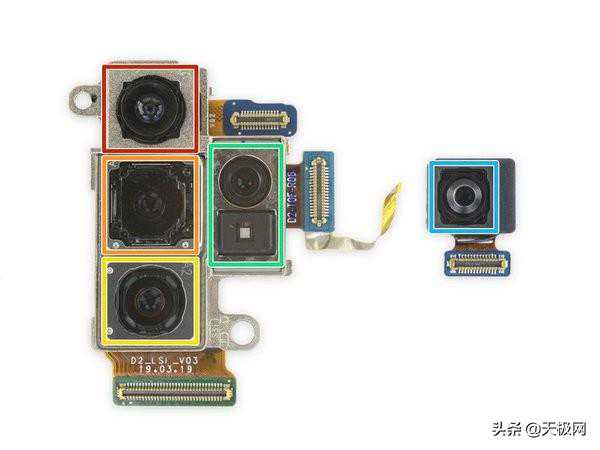

继续分离主板上的后置摄像头模组，三星Note10+5G的摄像头如下图所示，红色方框内为1600万像素超广角摄像头(123°FoV);橙色方框内为1200万像素广角摄像头(ƒ/1.5-ƒ/2.4);黄色方框内为1200万像素长焦摄像头(支持2倍光学变焦);绿色方框内为景深摄像头以及闪光灯等;青色方框内为1000万像素前置摄像头。

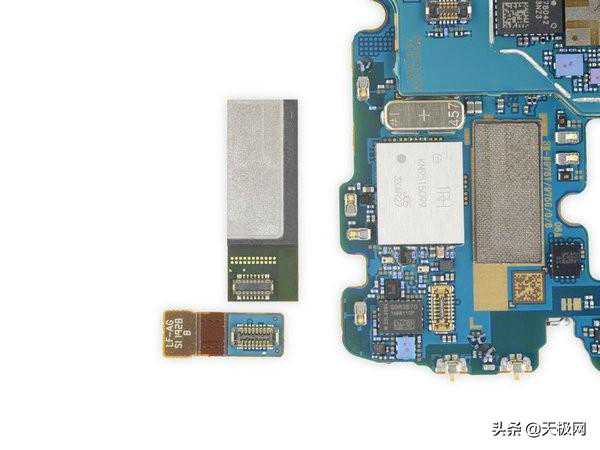

在主板上还有一个“神秘”的绿色矩形模块——QualcommQTM052mmWave(毫米波)天线模块。“毫米波”是指以毫米(24GHz至100GHz)测量波长的RF信号。它提供超快速的下载速度，但在长距离传输以及穿墙等方面的表现并不是特别出色。需要指出的是，目前我国的5G部署并不包括毫米波，主要采用6GHz以下频段(sub-6GHz)。

为了节省内部空间，三星Note10+5G也采用了堆叠主板(iPhoneX开始也采用此类设计)。

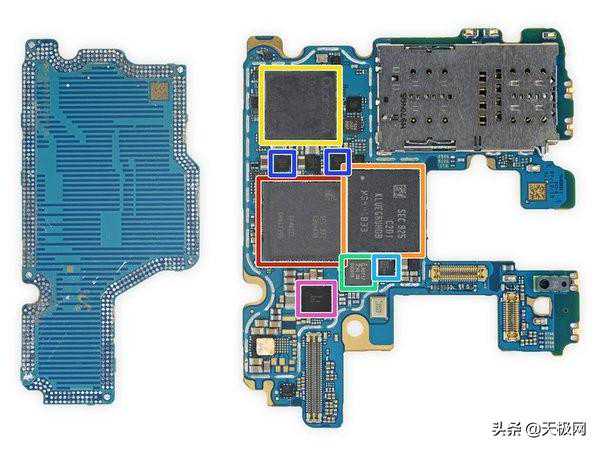

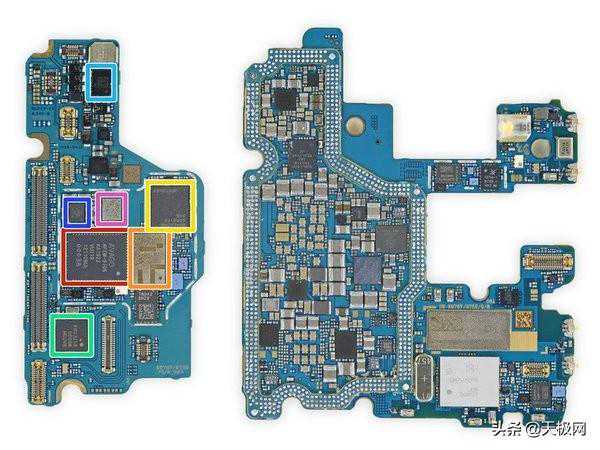

接下来到了主办介绍环节：红色方框内为高通骁龙855SoC以及12GBSamsungK3UHAHALPDDR4X内存;橙色方框内为256GB三星存储;黄色方框内为高通X505G调制解调器;绿色方框内为恩智浦80T17NFC控制器;青色方框内为安森美半导体(ONSemiconductor)NCP59744稳压器;蓝色方框内为CirrusLogicCS35L40音频放大器;粉色方框内为MaximMAX77705CPMIC。

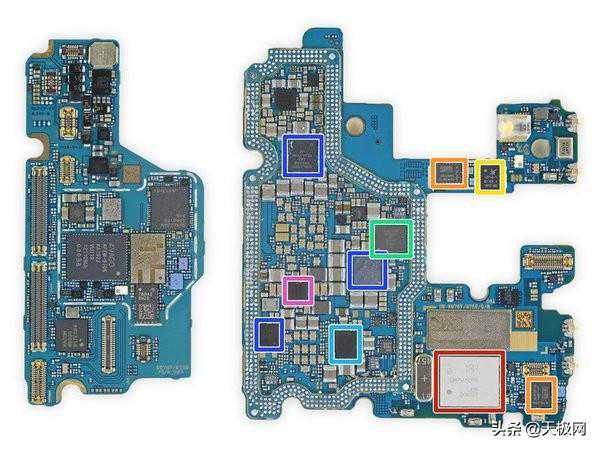

在“两块”主板的另一侧还可以看到密密麻麻的电路元件：红色方框内为AvagoAFEM-9106;橙色方框内为Skyworks78160前端模块;黄色方框内为高通SDR8150(iFixit表示可能为RF收发器);绿色方框内为WACOMW9020;青色方框内为IDTR9320S1918DSSL-3YA244106;蓝色方框内为高通QET5100包络跟踪器;粉色方框内为Skyworks77365功放。

别急，还有：红色方框内为1RHKM9515099J053XAR27;橙色方框内为高通QDM3870LTE射频前端模块;黄色方框内为Skyworks13716-11前端模块;绿色方框内为高通WCD9341Aqstic音频编解码器;青色方框内为适用于X50调制解调器的高通PMX50PMIC;蓝色方框内为高通PM8150，PM8150C和PM8005(iFixit表示可能是PMIC);粉色方框内为S2D0S05608B58(iFixit推测可能是PMIC)。

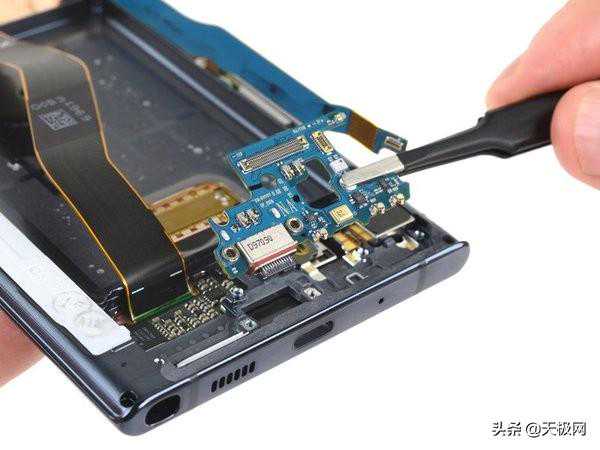

接下里就该是机身底部的子板了。相比主板三星Note10+5G的主板，子板则要“中规中矩”一些，当然对比此前的Note锡类还是有些变化，Type-C接口以及麦克风被焊接在子板上，因此需要维修时就只能更换子板了。不过iFixit指出子板上元件并不多，因此价格应该不会太昂贵。

在手机的边缘还有两个毫米波天线模块。总共三个模块保证每侧都有定向波束形成天线(加上第三个面向屏幕的天线)，可以加强Note10+5G在5G通信方面的体验。

接下来机身底部还有一个扬声器…

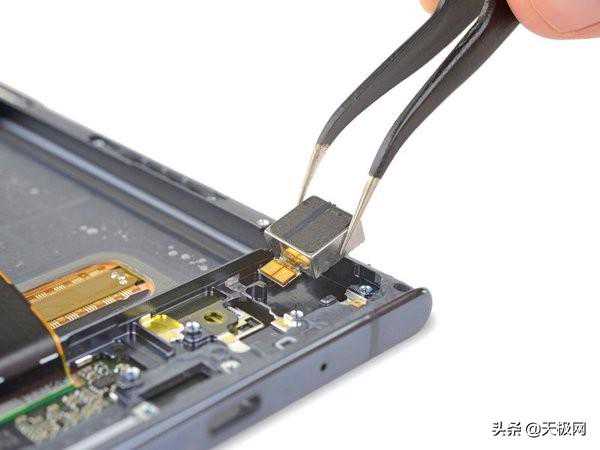

在机身框架上还有一些元件：首先是方形振动电机，全新的大型电机可以为三星Note10+5G带来更出色的震动体验。

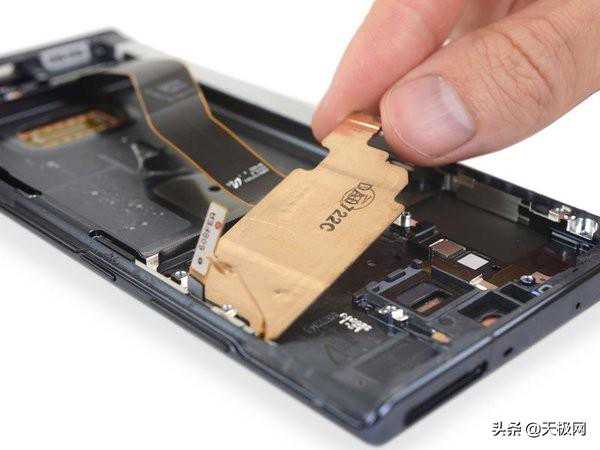

再接下来是该机的散热模块——均热板。由于三星Note10+5G拥有更高容量的电池、支持5G和无线充电，因此在散热上不需要怀疑三星付出的努力，其散热模组肯定费了一番功夫!

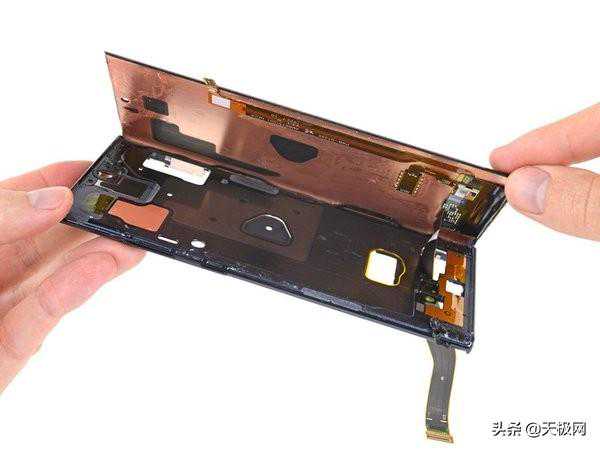

现在是时候分离屏幕与手机框架了!

可以看到由三星制造的6.8英寸动态AMOLEDInfinity-O显示器的背面。三星Note10+5G拥有Note系列目前为止最大、最亮、最准确的色彩显示器，不过其刷新率并未提升至90Hz，仍旧为60Hz。

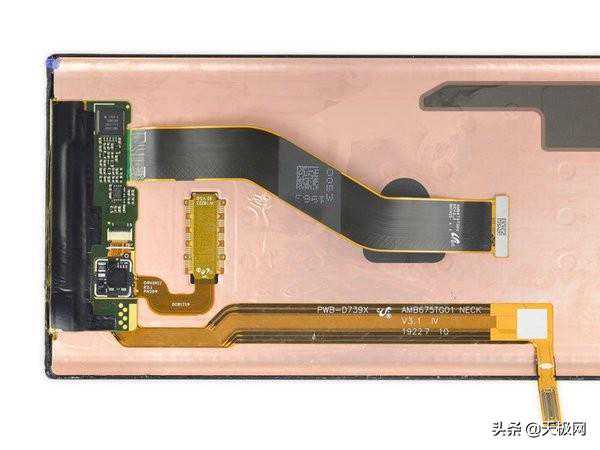

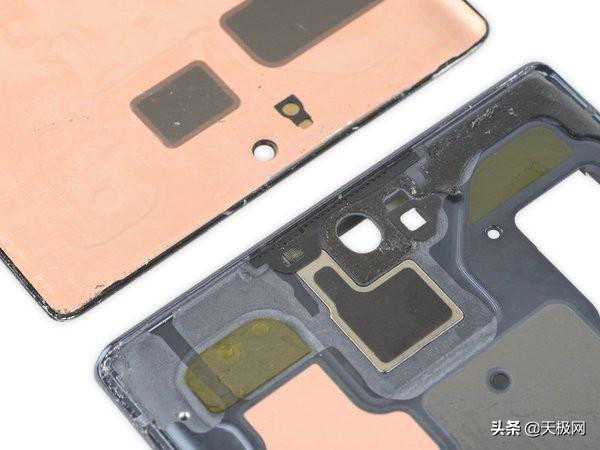

该机采用了超声波屏幕指纹，因此可以看到在显示器背部贴着的传感器，与S10系列相似。

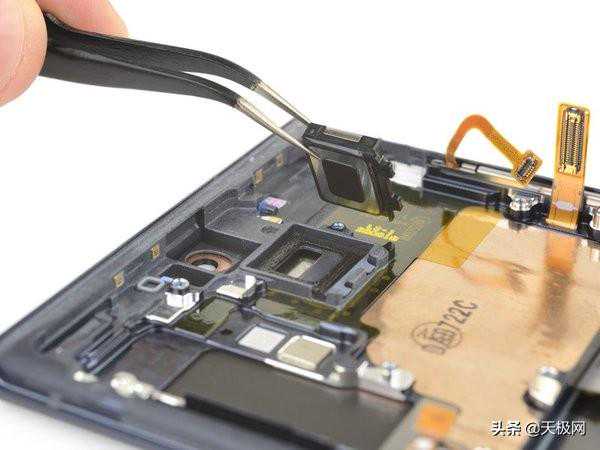

这里还有一点值得注意，在三星Note10+5G机身正面我们似乎并没有看到听筒，那么声音是怎么传播的呢？iFixit的拆解给出了答案，可以看到在屏幕主题内侧对应区域，而声音就是由下方薄薄的金属腔体产生，并框架边缘的微小格栅引导而出!虽然未曾拿到Note10+5G，但笔者已经试用了Note10+的听筒，声音响亮、清晰。

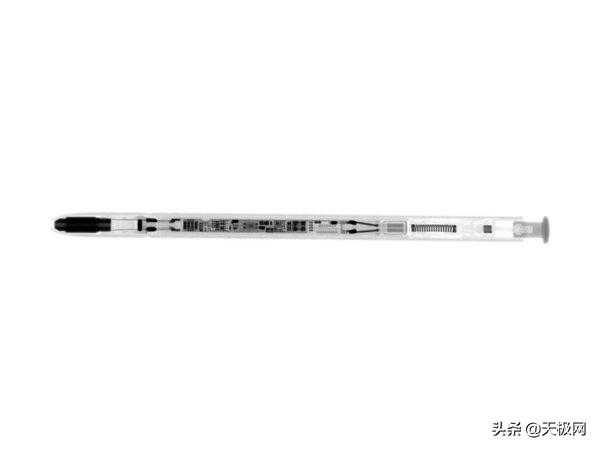

下面就是SPen，这可以说是Note系列的又一个标签。首先通过X光来看一下内部结构，由于加入了很多新功能，其内部与去年的SPen完全不同。

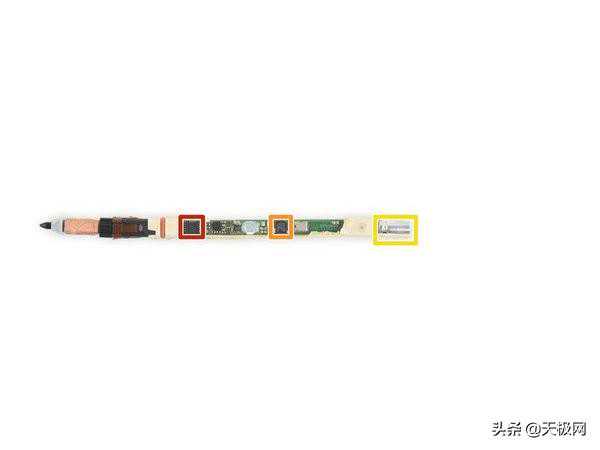

当然一体式设计意味着，想要拆解SPen就等于“破坏”，当然这对于iFixit不是什么难题。切开SPen的保护壳后，可以看到内部的诸多电路元件。如下图所示，红色方框内为“SP912”芯片，iFixit认为其可能是三星提到的6轴传感器;橙色方框内为DialogDA14585蓝牙5SoC;黄色方框内为锂离子电池。
