JBL杜比全景声家庭影院装修案例

用户需求的基本描述:

随着家庭影院技术的发展，及音响设备不断的升级更新，视听室设计方案也在不断的推陈出新。为了让广大的客户和影音爱好者体验到不同风格、不同产品，在先后对展厅两间视听室进行了改造后，在作出做合适的“第三间”。

视听室空间信息：38平米（4.5m*8.3m*2.8m)，地下室独立试听间。

周边布局概括性描述:独立影音室。

所用器材列表

信号源设备:

OPPOBDP-203蓝光播放器1台

爱普生EpsonCH-TW82003D全高清投影1台

150英寸画框透声幕1支

音响设备:

主音箱JBLARRAY14002只

中置音箱JBLARRAY8801只

超低音音箱JBLARRAY15001台

环绕音箱JBLS4AI4只

全景声顶置音箱KEF200QS4只

功放：

天龙AVR-X6400H1台

JBLS71651台

影院的构建过程、声学和光学处理及特别设计

从幕布墙到两侧墙再到后墙，安装到位的声学材料。除了使用原有的声学材料外，此次的视听室设计还将使用针对房间声学特性自主研发的声学模块。

1、影音室处于地下室的一个独立房间，三面为实体墙，入室门一侧则为隔断墙结构，因此入室门一侧的墙体需要着重进行隔音处理，并增加承重能力，声盾隔音门安装的位置，墙壁都进行了加固，也是为了保证隔音门的功能性，增强影音室的隔音性与独立性。

2、房间顶面结构更为复杂，有许多消防管道和报警设施，而出于消防安保要求，顶面不能做封闭结构，避免出现安全隐患。附含星座的星空顶结构将顶面分割成十个小区域，炫丽元素点缀了整个房间，不同步的两台光源机使顶面星空顶呈现不同步的颜色，处在这样的星空下，你能找到自己的星座吗？

3、布线系统随着改造工程设备的升级必需进行更换，因为增加了全景声系统，原有走线结构也做了升级并增加预埋线管。

4、声学处理采用模块化的设计，整个房间两侧墙与后墙体中使用了多种声学扩散模块，并辅以吸音棉，使房间内声场达到吸扩均衡，并以隐藏式的声学处理方式将声学材料内嵌，表面附以专业透声布，修饰影音室整体风格的同时也不影响扩散模块的声学功能。

5、分频立柱做为简欧元素的一种表现形式，应用在影音室，从视觉上可以明显区分前后区域，点缀家庭影院设计风格的特点，同时这种立柱做为低频减震箱，其结构对于室内低频驻波起到了良好的克制作用。

6、幕布墙透声结构并未改变，两侧墙靠近后墙的立柱同时用做侧环绕音箱的安装位置，音箱固定盒可以起到降低音箱工作时的振动，避免产生共振与杂音，稳固音箱箱体并方便安装。

7、视听室应用了许多欧式边框元素，顶面以及三侧墙都安装了顶角线、腰线和画框线。

系统调试与设计者心得

做为展示杜比全景声效果的家庭影院设计方案，上方声场扬声器是音响系统中非常重要的一环。四只KEF环绕音箱安装在顶面预定的位置，与顶面融为一体。为支持杜比全景声系统，选用天龙AVR-X6400H功放配合全景声，带有频段选择，发烧品质部件以保证低阻抗，高电流的性能表现的同时，天龙AVR-X6400H带有双32位DSP引擎来解码、扩展和校准杜比全景声，符合个性化的家庭影院设置。而天龙AVR-X6400H前级和JBLS7165后级构成了整个影音室音响系统的强大助力。

整体风格与效果

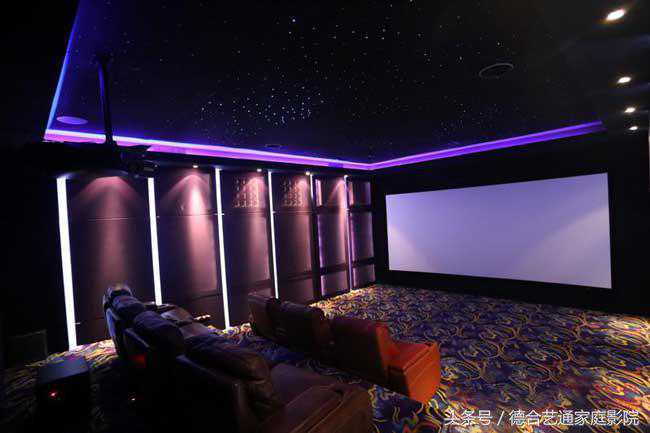

展厅这间视听室采用的是隐藏式声学处理结构。这种处理方法可以将视听空间内使用的声学模块全部隐蔽在墙体中，表面饰以专业透声布，这种透声材料能够让视听室设计不在受功能与美观两者不能兼得的局限，即可以不影响声学模块的功能，又能辅以个性化的风格与色彩搭配。

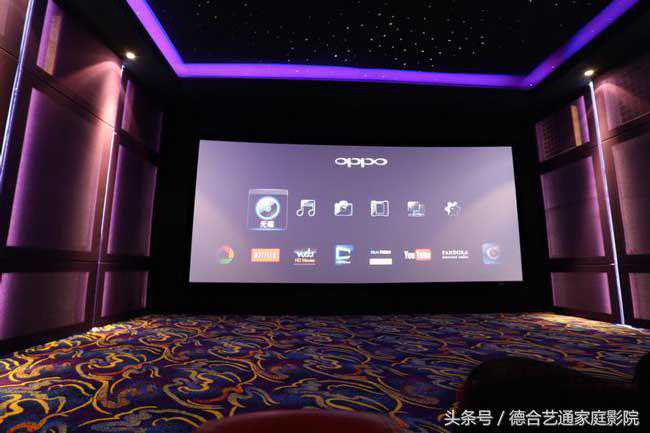

幕布墙采用透声结构，与隐藏式声学处理相结合，更能体现出视听室设计风格的整洁效果。让所有影响视觉感官的物体在眼前消失，而又不会忽略其存在价值。

墙体部分使用了实木贴皮进行表面装饰，放置扩散模块的位置将使用专业透声布封装。视听室设计了许多欧式边框元素，包括顶面、两侧墙和后墙，顶角线、腰线、画框线等，作为整体风格的点缀与装饰，这使得隐藏式声学处理结构可以被喜欢不同风格的客户所选择。

墙体的分频立柱同样可以做为简单欧式元素的一个表现，而被应用在许多视听室设计方案之中，这种分频立柱不但可以从视觉上给人带来区分视听室内前后区域、装点视听室装饰风格的作用，而且立柱在设计时运用了声学减震箱体的构造，对于视听室内低频驻波拥有很好的克制作用，起到调节室内声场结构的效果。

花絮

顶面分隔出10小区域，设计成了星空顶造型，从十二星座中选取了十个做为星空图案，因为光纤线缆数量较多，使用了两台光源机为星空发光，当点亮星空却还没让两台光源机同步时，两台机器带动的不同星空模块发光，出现了颜色交替更换的错落光效，这一效果相比同步后的统一光效更有炫丽感，这“无心插柳”的效果反而出乎意料让人欣喜。
