乐笛复刻FM115MONO后级放大器

admin 2024-12-27 共217人围观，发现72个评论

乐笛复刻FM115MKIII

功率放大器

FM115是我们在开发成熟711下进而开发单声道115，以其压倒性的驱动力使扬声器发声，“FM115”是理想的单声道机器，具有基于立体声机器“FM711”的概念的单声道功放。完全平衡，通过3对大功率管并联准互补推挽功能增强A类输出级。复刻分标准版和高配版，标准版沿用原机输入模块，高配板采用新形FM1811输入电路及模块（可以称之为小一号1811）

大电流喇叭接线柱、改为输出电源插座便于使用高端电源线

特征

◎FMACOUSTICS原始增强型A级输出级，具有出色的时间连贯性和动态特性

就像“FM711”一样，“FM115”的最后一级配备了八个双极NPN功率晶体管。典型的放大器具有NPN和PNP对功率晶体管的推挽配置，为了保证输出一致性采用准互补电流放大NPN功率晶体管进行推挽。
准互补电流放大是为了实现一个完美的输出级，无论配对如何，NPN和PNP的组合都会引起最轻微的不对称。八个驱动器中的两个充当驱动器，六个充当推挽电流输出级。有八个晶体管的特性都是通过晶体管曲线图示仪进行排序，从而获得低失真，急剧的瞬态速度和高峰值电流容量。

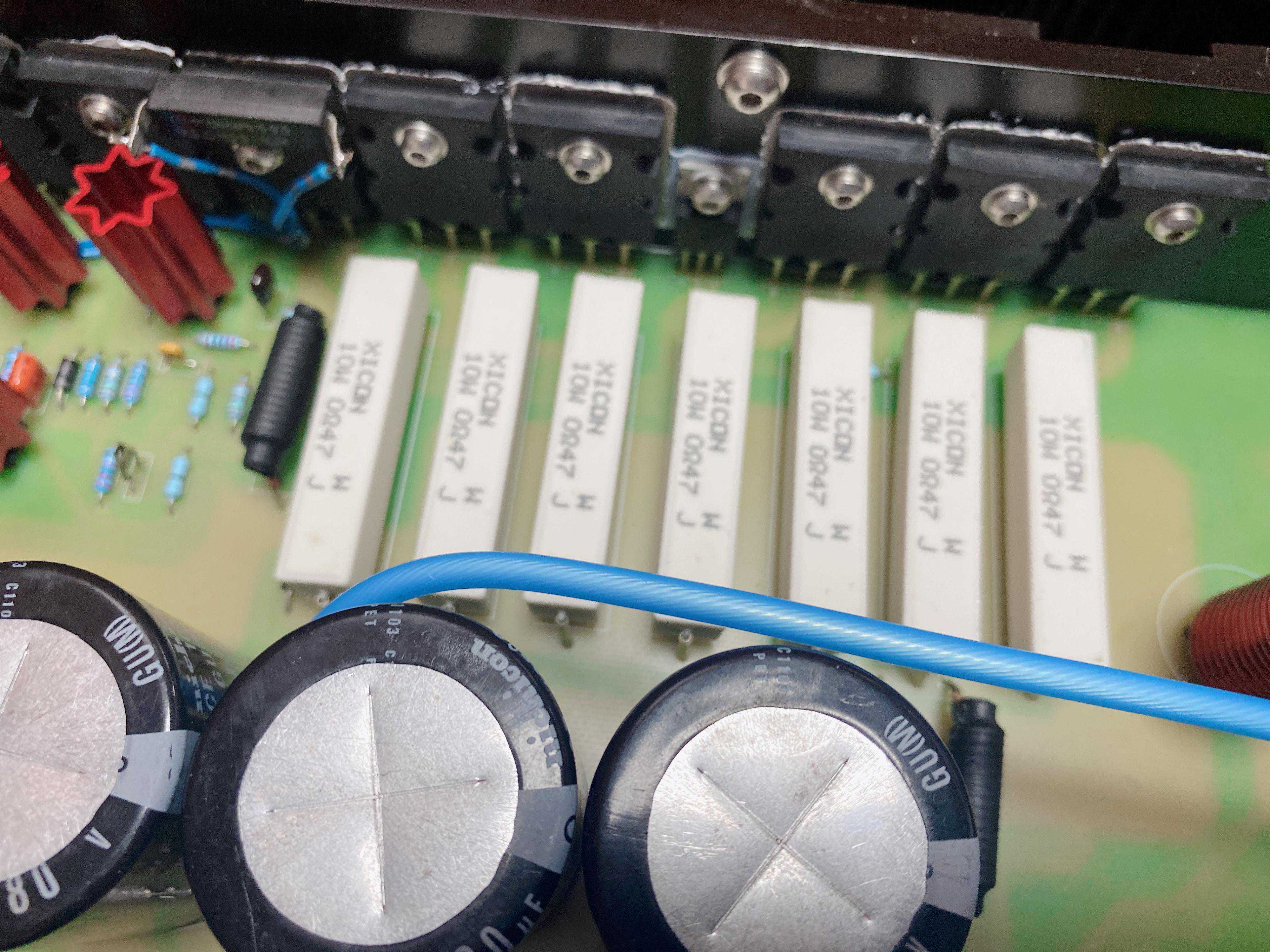

大功率PNP双极性晶体管及原装电阻

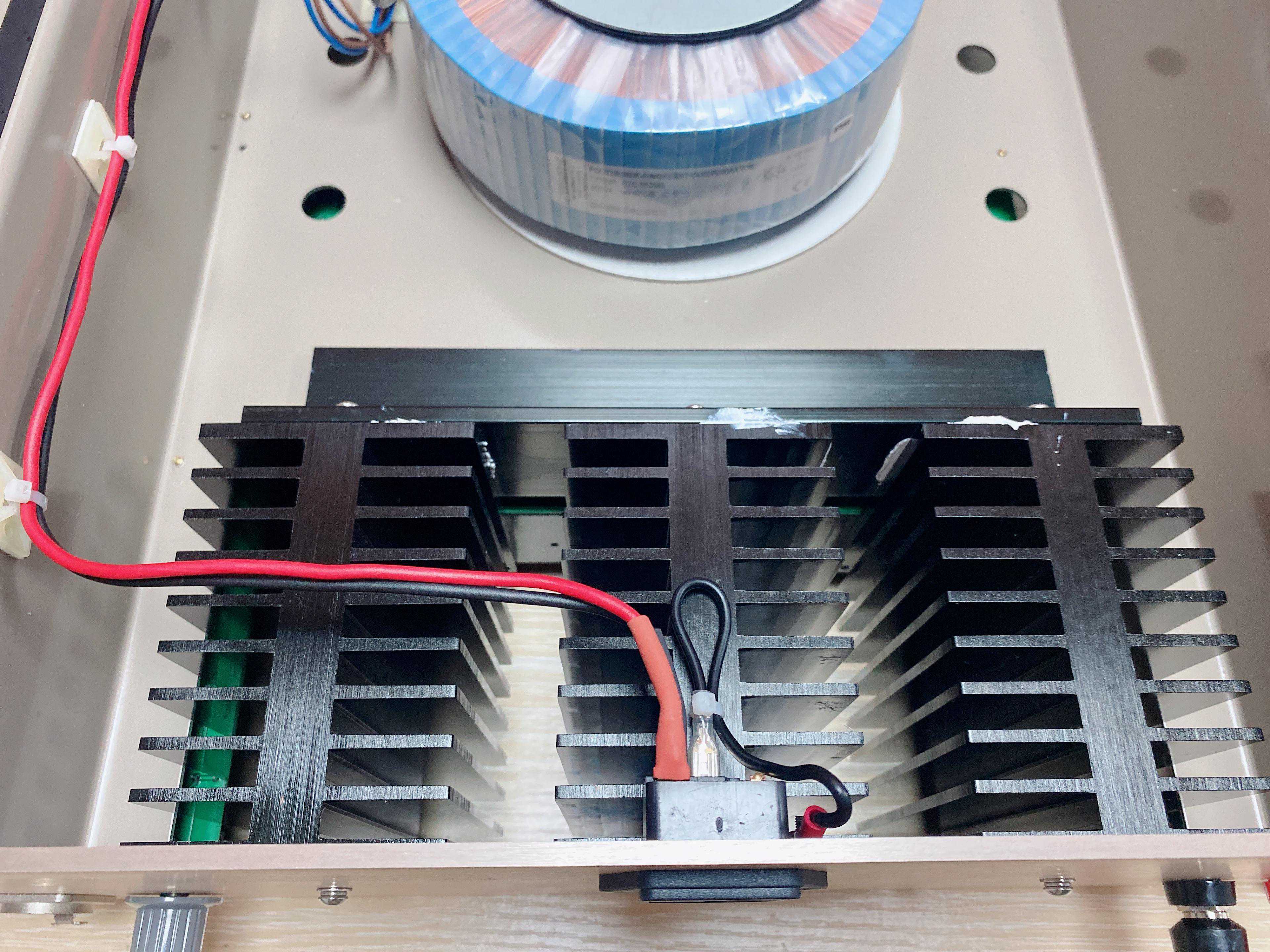

◎采用1811大功率散热器和机壳成为一体，具有优良散热系统，保证大电流输出稳定性

高效率CNC散热器

◎瞬时力强，对低阻抗负载稳定

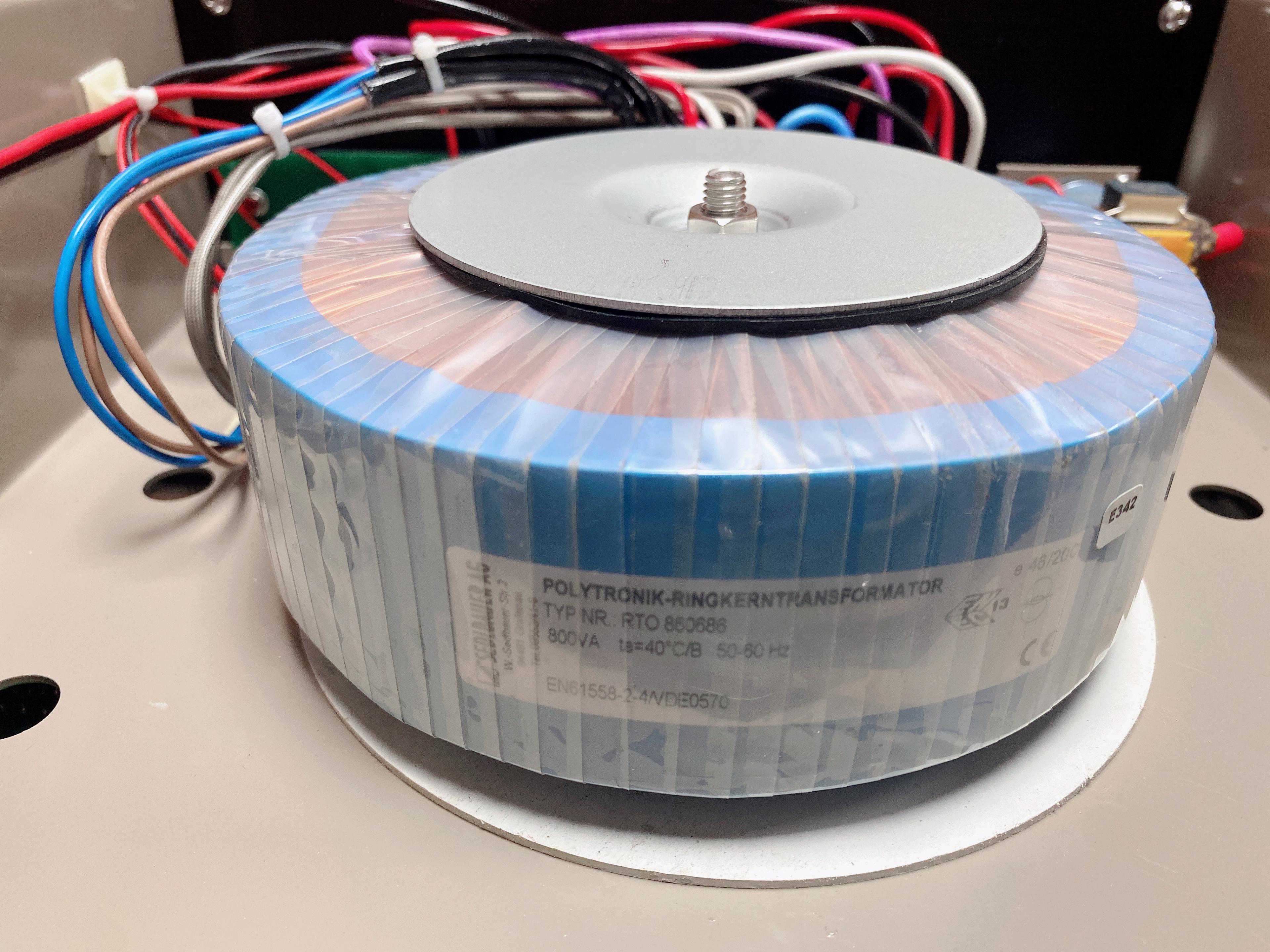

超低阻抗定做800W变压器，高功率环形变压器和大规模电源特性而瞬间达到峰值，所需的大电流很容易实现提供给输出级，消除了放大传输期间的限制和时间拖尾。表现出出色的性能，没有动态压缩。

顶配版使用原装FM一样800W环形变压器

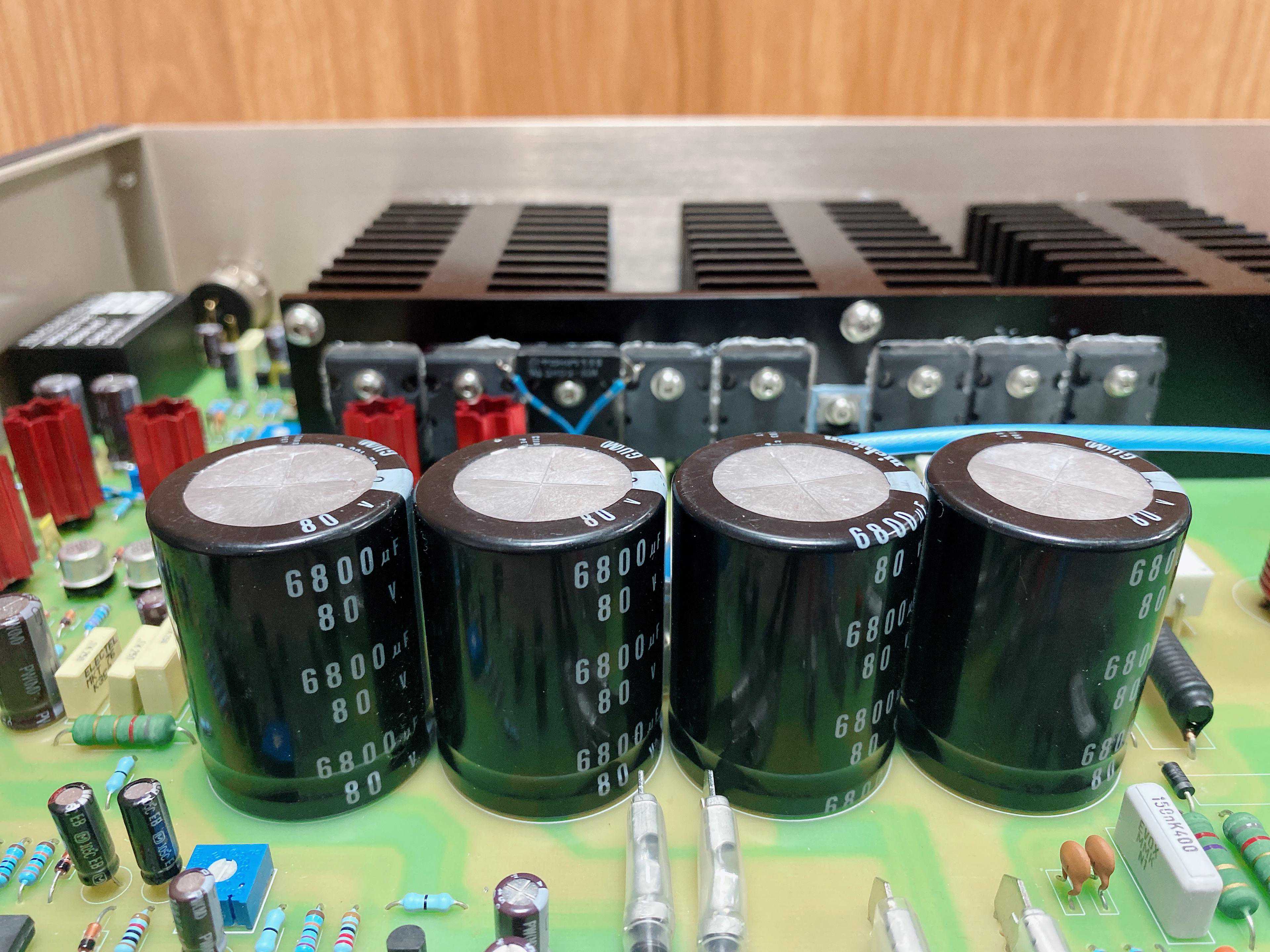

可选择4个高容量6800uf/100V尼康GU或者LS电容，高配版使用原厂800W功率变压器。

尼康6800Uf100VGU电容

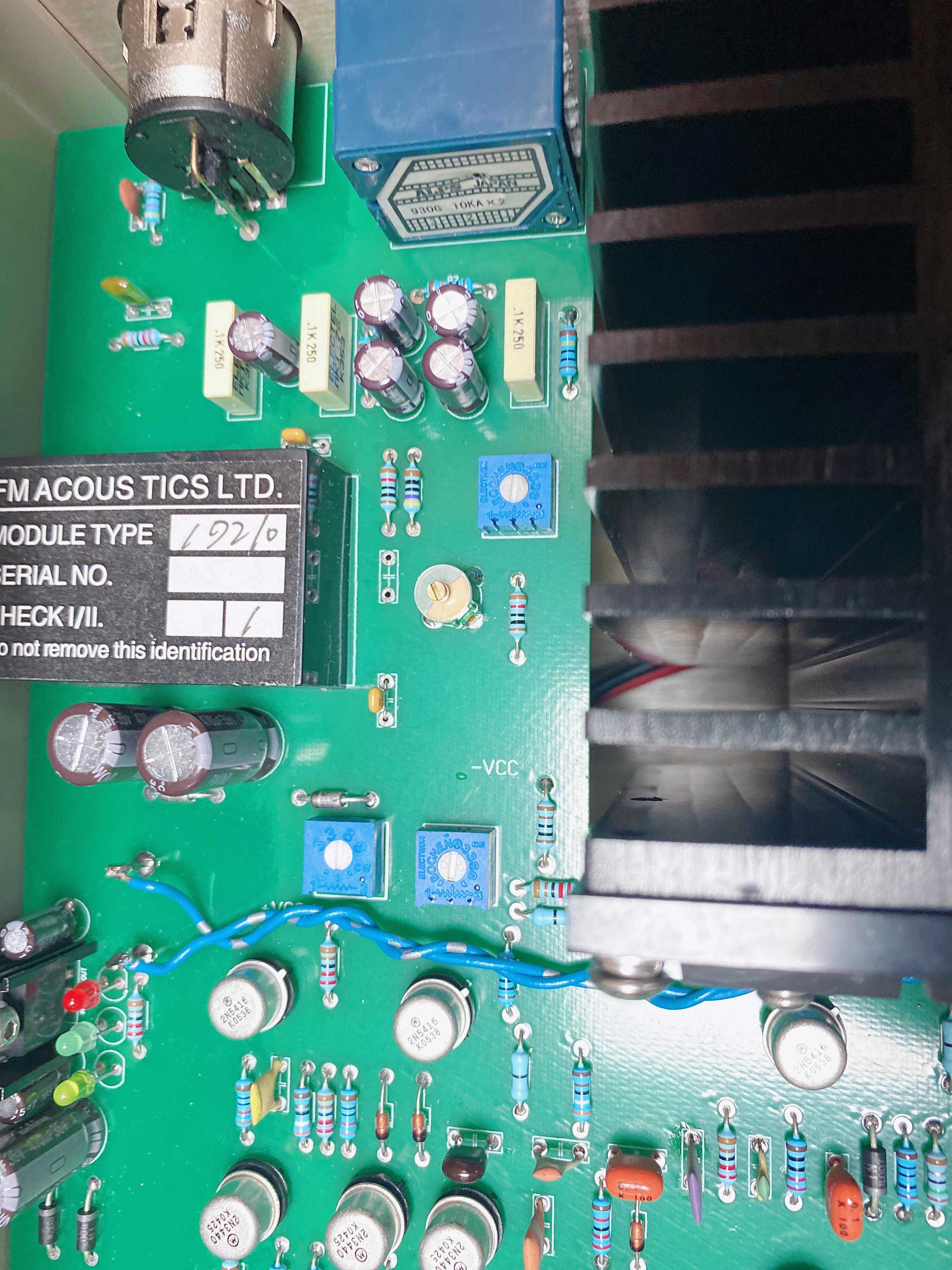

◎复刻分为两个标准：标准版沿用原机输入模块，高配板采用新型FM1811输入电路及模块（可以称之为小1811）

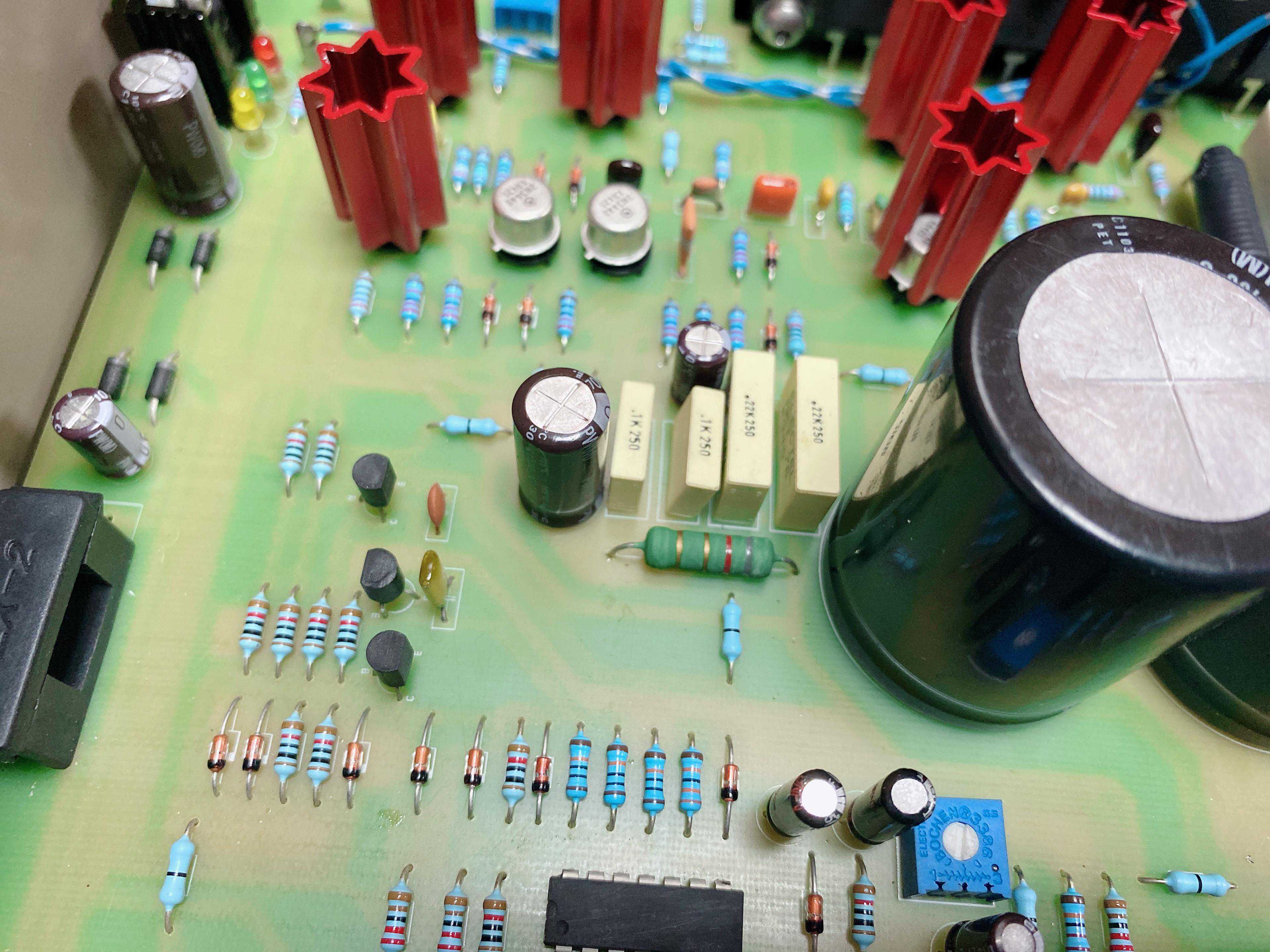

标准版输入模块

顶配版采用新一代模块，也就是改良为1811输入模式

使用原厂一样耦合电容及退偶电容

◎配备保护放大器和负载的高灵敏度多重保护电路

配备了FM独创的多重保护机制，可以快速检测温度，短路，高频等，并在出现异常情况时立即通过继电器关闭输出。在放大器的放大过程中不会引起类似限制器的操作或类似压缩的操作的高级电路在不干扰放大器的线性的情况下工作，并且实现了信号放大而没有停滞。

·热保护：由于空气对流的阻碍，当输出晶体管的温度达到80°C时，放大器将关闭，并在温度降至安全温度时自动恢复。80°C的温度似乎是一个非常适度的设置，但对于放大器来说，使其完全稳定运行同时防止由于输出晶体管的温度上升引起的热失控并保护其免受热疲劳影响至关重要。

·独特的防护系统即使在操作过程中卸载了负载，也能确保放大器的安全。

如果由于某些错误而激活了保护功能，则状态指示灯的LED将在内部点亮以检查状态。红色LED=输出短路检测，绿色LED=异常高温，黄色LED=直流偏移，高频振荡

◎自然的声音和独特的电路设计

输入电路具有真正的平衡配置。平衡电路的共模降低比可以到90dB（典型值）和80dB（@50Hz），并实现出色的动态信噪比。使用1811模块输入电路更高达100dB。另外，输入电平调节电路安装在前端电路之后，以使输入阻抗在任何电平位置保持恒定而没有波动。防止了由于输入阻抗的变化而引起的声音质量的变化。

◎仔细调整每个单元以获得最佳性能

在制造过程中，所有晶体管都用晶体管曲线图示仪进行精密配对，大功率管进行老化再配对，再生产中就发现老化后功率管会出现10%-20%变化，老化配对获得更低失真。输出模块使用AP失真仪进行精密调试，每套115我们都会给予AP失真仪实际测试指标。

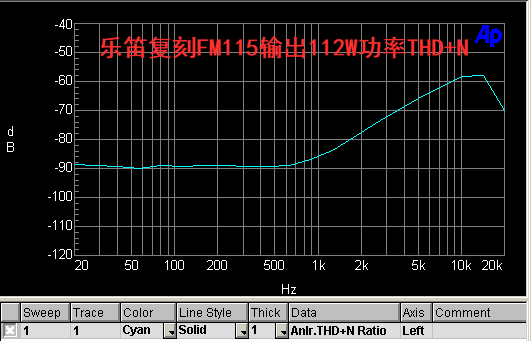

◎乐笛复刻FM115使用AP失真仪实测是指标

THD+N

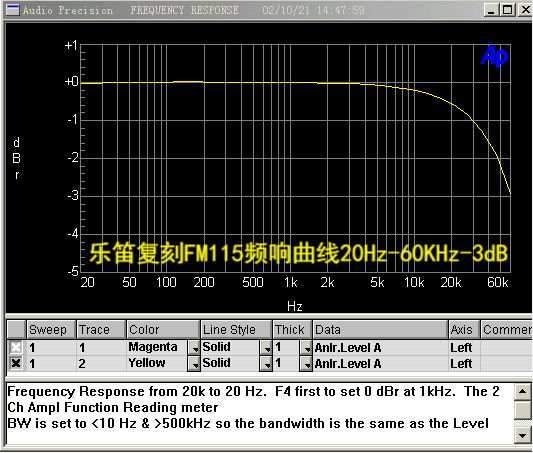

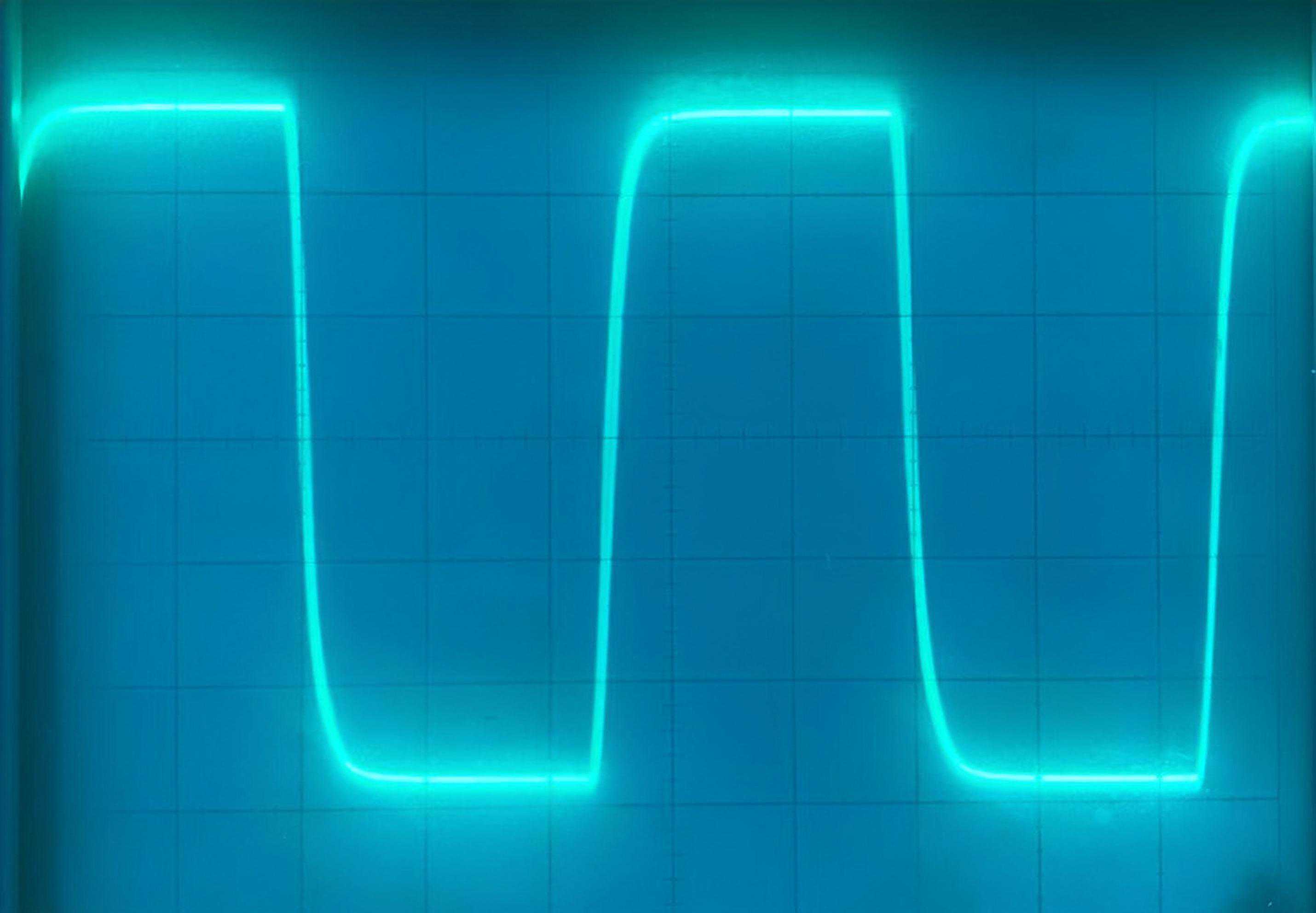

频宽：20Hz-60KHz-3dB

◎乐笛所有生产器材都会附上AP实际测试数据。测试指标是复刻机是否达到原机一个标准。我们敢于将所测指标附上。
