新能源汽车行业专题研究：从拆解Model3看智能电动汽车发展趋势

（报告出品方：中信证券）

无论每个人如何去定义自己心目中的汽车智能化，但我们相信会有一个共识，那就是现在仅仅只是汽车智能化的起点，离终局还非常遥远，这中间软件需要不断进行升级迭代。而汽车过去的E/E架构，是由多个厂商提供ECU组成的电子电气架构，正因为硬件和软件功能都被切割成很多块分布在不同厂家提供的ECU里，使得软件OTA的难度非常大。这使得很多型号的汽车从出厂到最终报废，软件功能都没有升级过，都没有迭代，又何谈智能？

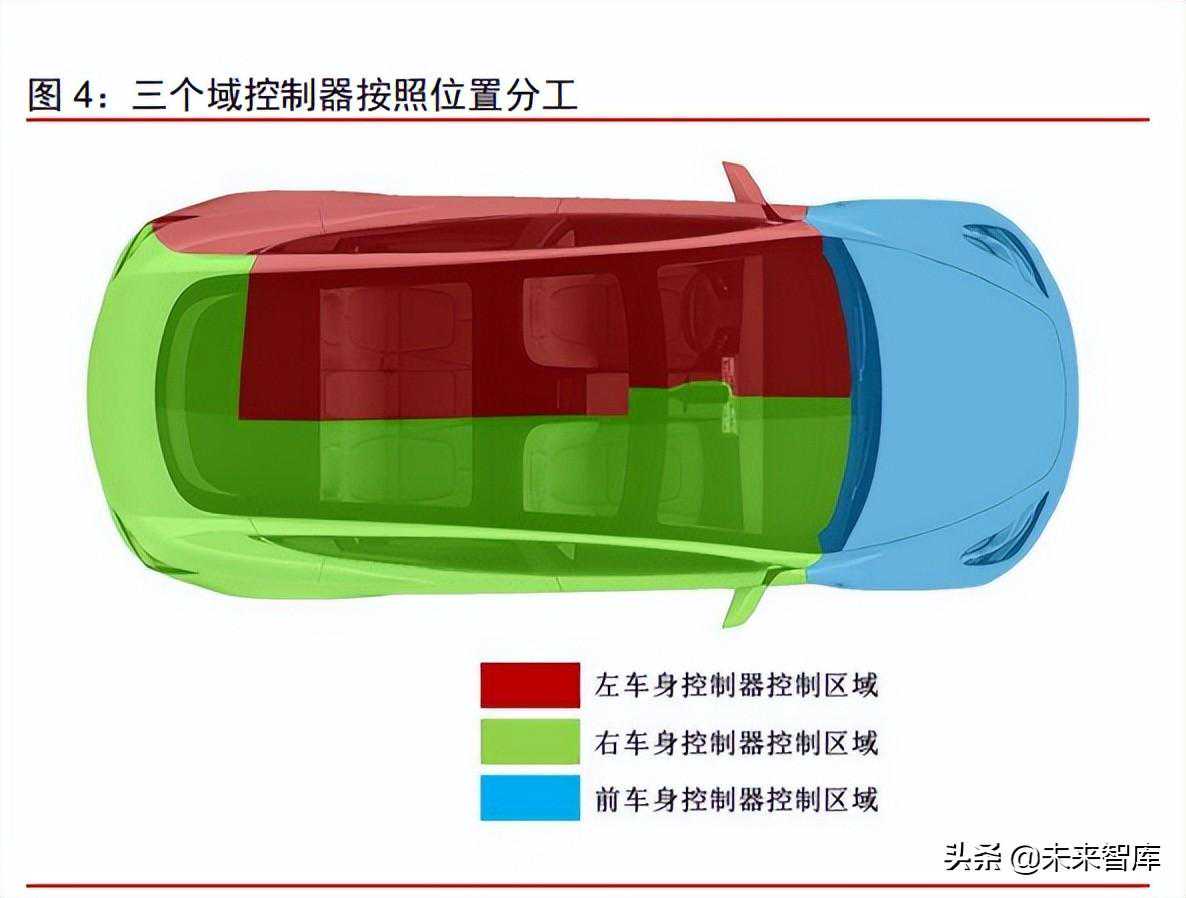

车身域：按位置而非功能进行分区，彻底实现软件定义车身

同样是域控制器，特斯拉的域控制器思路始终是更为领先的。举例来说，作为传统汽车供应链中最核心的供应商之一，博世是最早提出域控制器概念的企业之一。但博世的思路仍然受到传统的模块化电子架构影响，其在2016年提出了按照功能分区的五域架构，将整车的ECU整合为驾驶辅助、安全、车辆运动、娱乐信息、车身电子5个域，不同域之间通过域控制器和网关进行连接。在当时看来，这一方案已经能够大大减少ECU数量，然而用今天的眼光来看，每个域内部仍然需要较为复杂的线束连接，整车线束复杂度仍然较高。

与博世形成对比，特斯拉model3在2016年发布，2017年量产上市，与博世的报告几乎处于同一时期。然而，model3的域控制器架构核心直接从功能变成了位置，3个车身控制器就集中体现了特斯拉造车的新思路。按照特斯拉的思路，每个控制器应该负责控制其附近的元器件，而非整车中的所有同类元器件，这样才能最大化减少车身布线复杂度，充分发挥当今芯片的通用性和高性能，降低汽车开发和制造成本。所以特斯拉的三个车身域控制器分别分布在前车身、左前门和右前门前，实现就近控制。这样的好处是可以降低布线的复杂度，但是也要求三个车身域要实现彻底的软硬件解耦，对厂商的软件能力的要求大大提高。

前车身控制器：全车电子电气配电单元以及核心安全ECU连接

前车身控制器位于前舱中，主要负责的功能是前车体元件控制以及主要的配电工作。该控制器离蓄电池比较近，方便取电。其主要负责三类电子电气的配电和控制：1、安全相关：i-booster、ESP车身稳定系统、EPS助力转向、前向毫米波雷达；2、热管理相关：如冷却液泵、五通阀、换热器、冷媒温度压力传感器等；3、前车身其它功能：车头灯、机油泵、雨刮等。除此之外，它还给左右车身控制器供电，这一功能十分重要，因为左右车身控制器随后还将用这两个接口中的能量来驱动各自控制的车身零部件。

将其拆开来看，具体功能实现方面，需要诸多芯片和电子元件来配合完成。核心的芯片主要完成控制和配电两方面的工作。先说控制部分，主要由一颗意法半导体的MCU来执行。此外，由于涉及到冷却液泵、制动液液压阀等各类电机控制，所以板上搭载有安森美的直流电机驱动芯片，这类芯片通常搭配一定数量的大功率MOSFET即可驱动电机。配电功能方面，一方面需要实时监测各部件中电流的大小，另一方面也需要根据监测的结果对电流通断和电流大小进行控制。电流监测方面，AMS的双ADC数据采集芯片和电流传感器配套芯片（黄色框AMS中的芯片）可以起到重要作用。而要控制电流的状态，一方面是通过MOSFET的开关，另一方面也可以通过HSD芯片（HighSideDriver，高边开关），这种芯片可以控制从电源正极流出的电流通断。

这一块控制器电路板共使用了52个安森美的大功率MOSFET，9个功率整流器芯片，以及ST和英飞凌的共计21个HSD芯片。在前车身控制器上我们可以看到，特斯拉已经在很大程度上用半导体元件取代了传统电气元件。

左车身域控制器：负责车身左侧电子电气调度

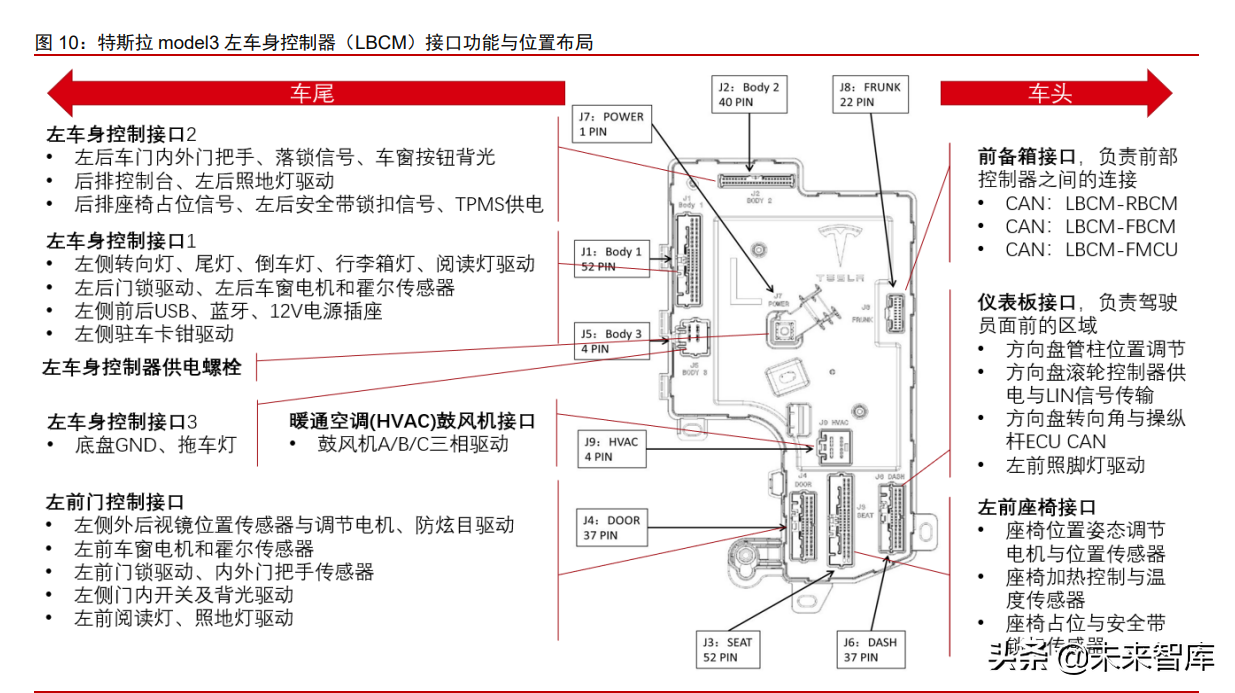

左车身控制器位于驾驶员小腿左前方位置，贴合车体纵向放置，采用塑料壳体封装，可以在一定程度上节约成本。左车身控制器负责管理驾驶舱及后部的左侧车身部件，充分体现了尽可能节约线束长度以控制成本的指导思想。左车身控制器主要负责了几类电子电气的配电和控制：1、左侧相关：包括仪表板、方向盘位置调节、照脚灯；2、座椅和车门：，左前座椅、左后座椅、前门、后排车门、座椅、尾灯等。

左车身域控制的核心芯片主要也分为控制和配电。核心控制功能使用两颗ST的32位MCU以及一颗TI的32位单片机来实现。左车身的灯具和电机比较多，针对灯具类应用，特斯拉选用了一批HSD芯片来进行控制，主要采用英飞凌的BTS系列芯片。针对电机类应用，特斯拉则选用了TI的电机控制芯片和安森美的大功率MOSFET。

右车身域控制器：负责车身右侧电子电气调度

右车身控制器与左车身基本对称，接口的布局大体相同，也有一些不同点。右车身域负责超声波雷达以及空调，同时右车身承担的尾部控制功能更多一些，包括后方的高位刹车灯和后机油泵都在此控制。

具体电路实现方面，由于功能较为相似，电路配置也与左车身较为相似。一个不同点在于右车身信号较多，所以将主控单片机从左车身的ST换成了瑞萨的高端单片机RH850系列。此外由于右车身需要较多的空调控制功能，所以增加了三片英飞凌的半桥驱动器芯片。

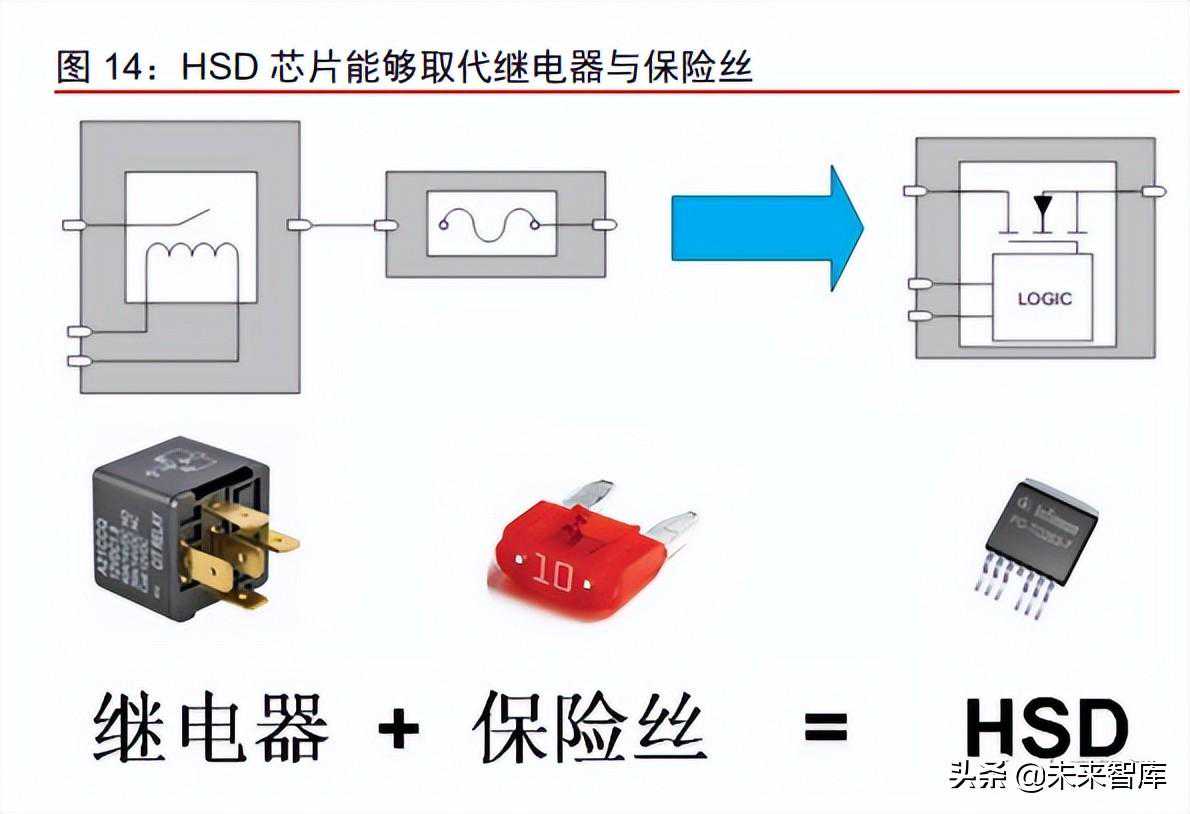

特斯拉车身域的思路：彻底地软件定义汽车，用芯片替代保险丝和继电器

车身域是特斯拉相比传统汽车变化最大的地方，传统汽车采用了大量ECU，而特斯拉通过三个域实现了对整车的一个控制。虽然都是往域控制器方向走，但特斯拉没有采用博世的功能域做法，而是完全按区域来进行划分，将硬件尽量标准化，通过软件来定义汽车的思路体现得淋漓尽致。除此之外，特斯拉还将一些电气化的部件尽量芯片化，如车身域中采用了大量HSD芯片替代了继电器和保险丝，可靠性提高，而且可以编程，能更好实现软件定义汽车。

特斯拉控制器的未来走向：走向更高集成度，优化布置持续降本

从特斯拉车身控制器能够体现出的另一个发展趋势是器件的持续集成和持续降本。早期版本的modelS和modelX并无如此集中的车身控制器架构，但如今较新的model3和modelY已经体现出集成度增加的趋势。

另外2020款modelY的PCB板也得到进一步节约。初代PCB板由于形状不规则，必然有一部分PCB材料被浪费，推高了成本。而第三代控制器的PCB形状能够紧密贴合，两个左右车身控制器可以合并成为一个矩形，因此PCB材料的利用率得到有效提升，也能够在一定程度上降低成本。

未来车身控制器会如何发展，是否会走向一台统一的控制器？至少目前来看，特斯拉用产品对此做出了否定的回答。我们可以看到，2021年交付的modelSplaid，其第四代车身控制器仍旧使用了分离的两片左右车身控制器。

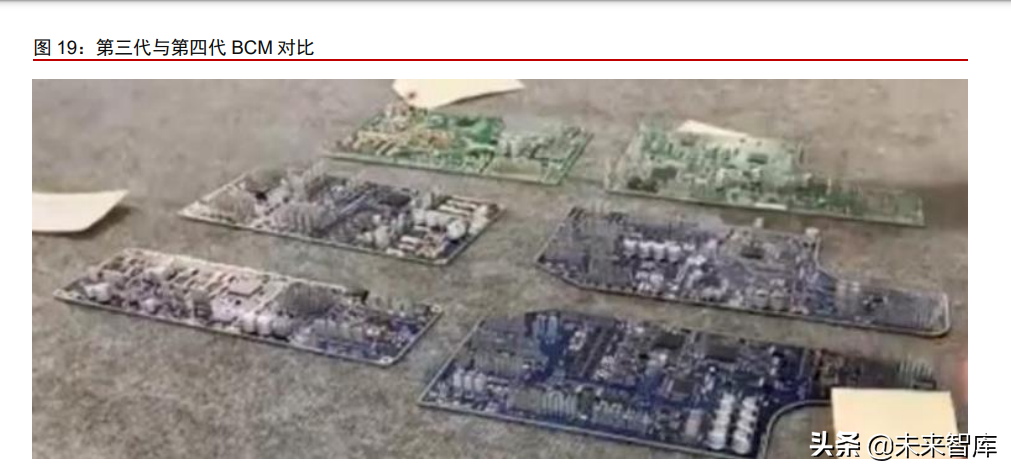

而且在第四代车身控制器设计中，前车身控制器也分成了两片，一片负责能量管理和配电，另一片负责车身管理、热管理以及少量配电工作。整体来看，第四代控制器的元件密度仍旧很高，体现出了集成降本的趋势。另外，第四代控制器的元件连接采用Press-Fit技术取代了传统焊接，进一步提高了良率，也有利于实现更高的元器件密度。

整体来看，统一的中央计算机虽然集成度高，但不可避免地带来了控制器和受控器件的距离增加，从而增加线束长度，提高成本，而且元件集成密度也有一定的限制，我们无法在有限的空间内无限制集成，因此集中化也是有上限和最优解的，目前看来特斯拉正逐渐改善设计和工艺来逼近这个最优解。硬件方面的持续集成也为软件的集成和发展创造了条件。传统汽车产业链当中不同功能独立性很高，各功能的ECU都来自不同厂商，难以协同工作。但特斯拉将大量ECU集成后，车身上只需保留负责各个功能的执行器，而主要的控制功能都统一在域控制器中，采用少量的MCU，更多使用软件来完成功能控制。比如特斯拉model3的左右车身域控制器中各有3个MCU，数量大大减少，不同控制功能采用软件的形式进行交互，能够有更大的协同创新空间。比如特斯拉可以协同全车空调出风口来调节车内风场，或对副驾驶座位上的乘客进行体重检测，判断其是否属于儿童，从而灵活调整安全气囊策略，而不是像传统车企一样只能让儿童坐在后排。而且特斯拉可以从软件控制当中收集数据，并持续不断改善控制功能，改善用户体验。

驾驶域：FSD芯片和算法构成主要壁垒，NPU芯片效率更优

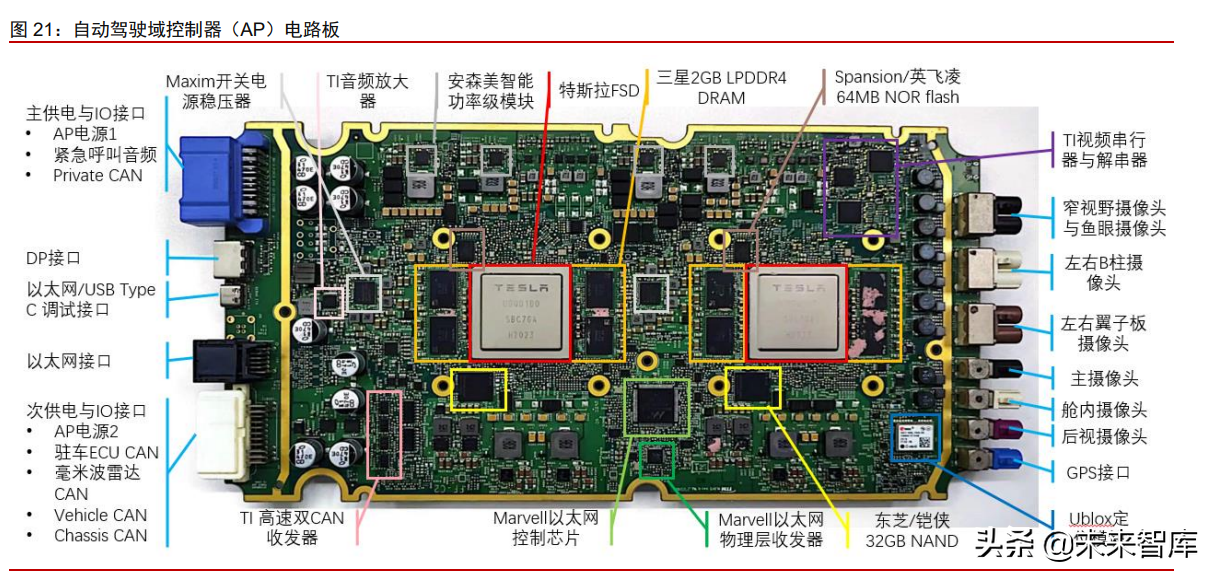

另外一点值得注意的是，为了保障驾驶安全，AP控制器必须时刻稳定运行，因此特斯拉在AP控制器中加入了相当大量的被动元件，正面有8颗安森美的智能功率模块，并搭配大量的电感和电容。背面更为明显，在几乎没有太多控制芯片的情况下将被动元件铺满整个电路板，密度之高远超其他控制器，也明显高于生活中各种常见的智能终端。从这一点来看，随着智能汽车的发展，我国被动元器件企业也有望获益。

为了实现自动驾驶，特斯拉提出了一整套以视觉为基础，以FSD芯片为核心的解决方案，其外围传感器主要包含12个超声传感器（Valeo）、8个摄像头（风挡玻璃顶3个前视，B柱2个拍摄侧前方，前翼子板2个后视，车尾1个后视摄像头，以及1个DMS摄像头）、1个毫米波雷达（大陆）。

其最核心的前视三目摄像头包含中间的主摄像头以及两侧的长焦镜头和广角镜头，形成不同视野范围的搭配，三个摄像头用的是相同的安森美图像传感器。

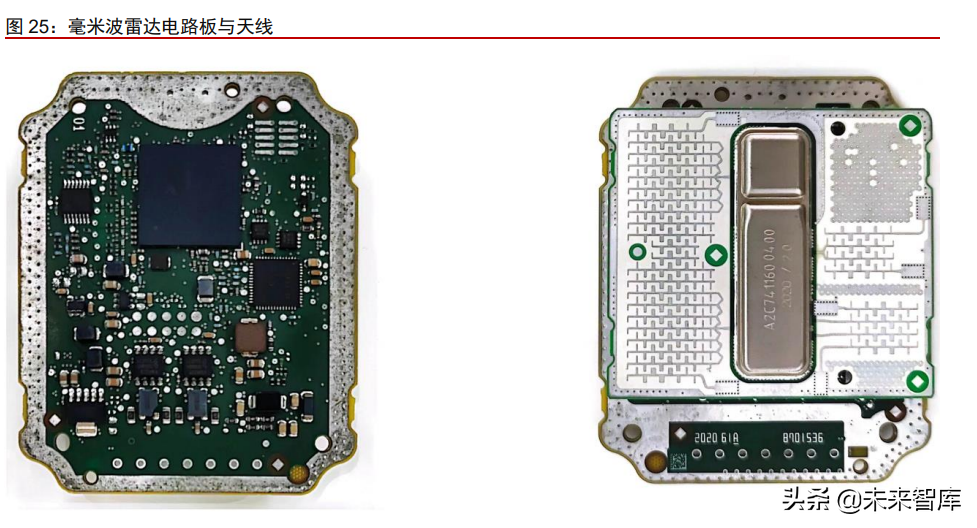

毫米波雷达放置于车头处车标附近，包含一块电路板和一块天线板。该毫米波雷达内部采用的是一颗Freescale控制芯片以及一颗TI的稳压电源管理芯片。

而整个AP控制器的真正核心其实就是FSD芯片，这也是特斯拉实现更高AI性能和更低成本的的一个重点。与当前较为主流的英伟达方案不同，特斯拉FSD芯片内部占据最大面积的并非CPU和GPU，而是NPU。虽然此类设计完全是为神经网络算法进行优化，通用性和灵活性相对不如英伟达的GPU方案，但在当前AI算法尚未出现根本性变化的情况下，NPU的适用性并不会受到威胁。

NPU单元能够对常见视觉算法中的卷积运算和矩阵乘法运算进行有效加速，因此特斯拉FSD芯片能够使用三星14nm工艺，达到144TOPS的AI算力，而面积只有约260平方毫米。相比而言，英伟达Xavier使用台积电12nm工艺，使用350平方毫米的芯片面积却只得到30TOPS的AI算力。这样的差距也是特斯拉从版本的英伟达ParkerSoC切换到的自研FSD芯片的原因。因此，在算法不发生根本性变革的情况下，特斯拉FSD能取得成本和性能的双重优势，这也构成了特斯拉自动驾驶方案的竞争力。

座舱域：特斯拉更多将座舱视为PC而非手机

而MCU2的背面更为重要，其核心是一颗IntelAtomA3950芯片，搭配总计4GB的Micron内存和同样是Micron提供的64GBeMMC存储芯片。此外还有LGInnotek提供的WiFi/蓝牙模块等。

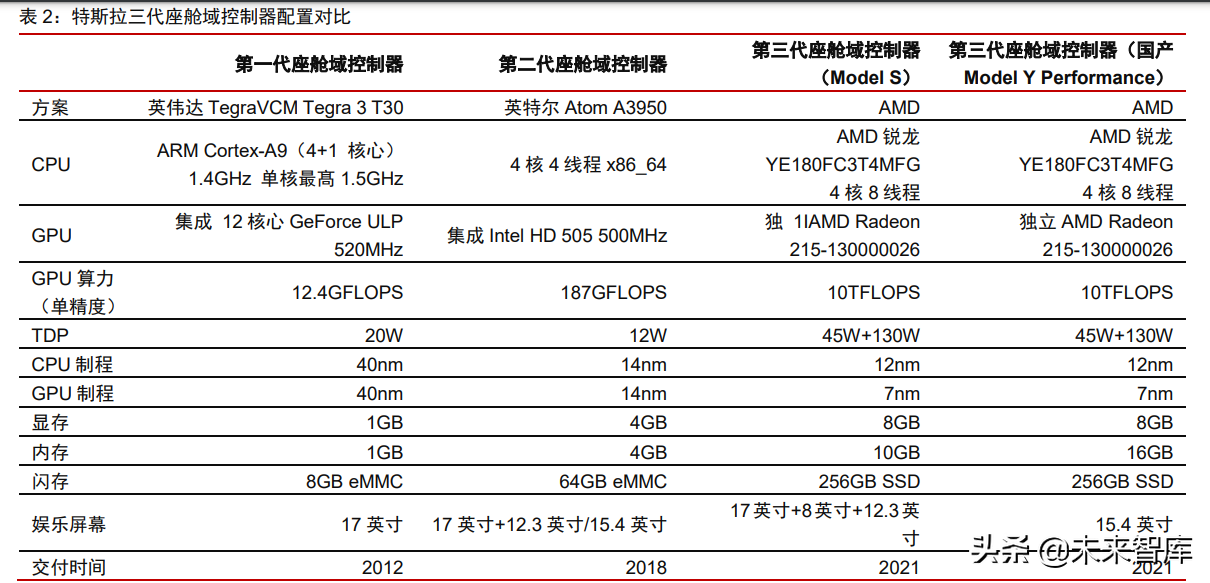

但特斯拉作为一家重视车辆智能水平的企业，并不会坐视落后的局面一直保持下去。2021年发布的所有新款车型都换装AMDCPU（zen+架构）和独立显卡（RDNA2架构），GPU算力提升超过50倍，存储也从eMMC换成了SSD，读写性能和寿命都得到大幅改善。整体来看，相比MCU2，MCU3性能获得明显提升，提升幅度比第一代到第二代的跨度更大。

提升的配置也让使用体验得到大幅提升。根据车东西的测试，MCU3加载bilibili的时间缩短到9秒，浏览器启动时间为4秒，地图也能够流畅操作，虽然相比手机加载速度仍然不够，但已经有明显改善。另外MCU3的庞大算力让其能够运行大型游戏，比如2021年6月新款特斯拉modelS交付仪式上，特斯拉工作人员就现场展示了用手柄和车机玩赛博朋克2077。而且特斯拉官网上，汽车内部渲染图中，车机屏幕上显示的是巫师3。这两个案例已经说明，MCU3能够充分支持3A游戏，使用体验一定程度上已经可以与PC或游戏主机相比较。

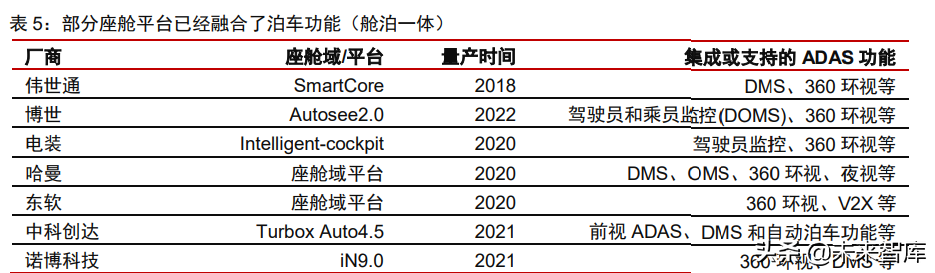

从特斯拉车机与游戏的不断靠拢我们可以看到未来座舱域的发展第一个方向，即继续推进大算力与强生态。目前除特斯拉采用x86座舱芯片外，其他车企采用ARM体系较多，但同样呈现出算力快速增长的趋势，这一点从主流的高通820A到8155，乃至下一代的8295都能够得到明显体现。高通下一代座舱芯片8295性能基本与笔记本电脑所用的8cx相同。可以看到无论是特斯拉用的AMD芯片还是其他车企用的高通芯片，目前趋势都是从嵌入式的算力水平向PC的算力水平靠拢，未来也有可能进一步超越PC算力。

而且高算力让座舱控制器能够利用现有的软件生态。特斯拉选用x86，基于Linux开发操作系统，利用现有的PC游戏平台，其他厂商更多利用现有的ARM-Android移动生态。这一方向发展到一定阶段后，可能会给车企带来商业模式的改变，汽车将成为流量入口，车企可以凭借车载的应用商店等渠道获得大量软件收入，并且大幅提高毛利率。座舱域控制器的第二个发展方向则是可能与自动驾驶控制器的融合。首先，当前座舱控制器的算力普遍出现了过剩，剩余的算力完全可以用于满足一些驾驶类的应用，例如自动泊车辅助等。其次，一些自动驾驶功能尤其是泊车相关功能需要较多人机交互，这正是座舱控制器的强项。而且，座舱控制器与自动驾驶控制器的融合还能够带来一定的资源复用和成本节约，停车期间可以将主要算力用于进行游戏娱乐，行驶期间则将算力用于保障自动驾驶功能，而且这种资源节约能够让汽车少一个域控制器，按照MCU3的价格，或许能够为每台车节约上百美元的成本。目前已经出现了相当多二者融合的迹象，比如博世、电装等主流供应商纷纷在座舱域控制器中集成ADAS功能，未来这一趋势有望普及。

电控域：IGBT宏图大展，SiC锋芒初露

IGBT：汽车电力系统中的“CPU”，广泛受益于电气化浪潮

IGBT相当于电力电子领域的“CPU”，属于功率器件门槛最高的赛道之一。功率半导体又称为电力电子器件，是电力电子装置实现电能转换、电路控制的核心器件，按集成度可分为功率IC、功率模块和功率分立器件三大类，其中功率器件又包括二极管、晶闸管、MOSFET和IGBT等。应用场景的增量扩张使得汽车领域成为市场规模最大，增长速度最快的IGBT应用领域。根据集邦咨询数据，新能源汽车（含充电桩）是IGBT最主要的应用领域，其占比达31%。IGBT在汽车中主要用于三个领域，分别是电机驱动的主逆变器、充电相关的车载充电器（OBC）与直流电压转换器（DC/DC）、完成辅助应用的模块。

1）主逆变器：主逆变器是电动车上最大的IGBT应用场景，其功能是将电池输出的大功率直流电流转换成交流电流，从而驱动电机的运行。除IGBT外，SiCMOSFET也能完成主逆变器中的转换需求。2）车载充电器（OBC）与直流电压转换器（DC/DC）：车载充电器搭配外界的充电桩，共同完成车辆电池的充电工作，因此OBC内的功率器件需要完成交-直流转换和高低压变换工作。DC/DC转换器则是将电池输出的高压电（400-500V）转换成多媒体、空调、车灯能够使用的低压电（12-48V），常用到的功率半导体为IGBT与MOSFET。3）辅助模块：汽车配备大量的辅助模块（如：车载空调、天窗驱动、车窗升降、油泵等），其同样需要功率半导体完成小功率的直流/交流逆变。这些模块工作电压不高，单价也相对较低，主要用到的功率半导体为IGBT与IPM。

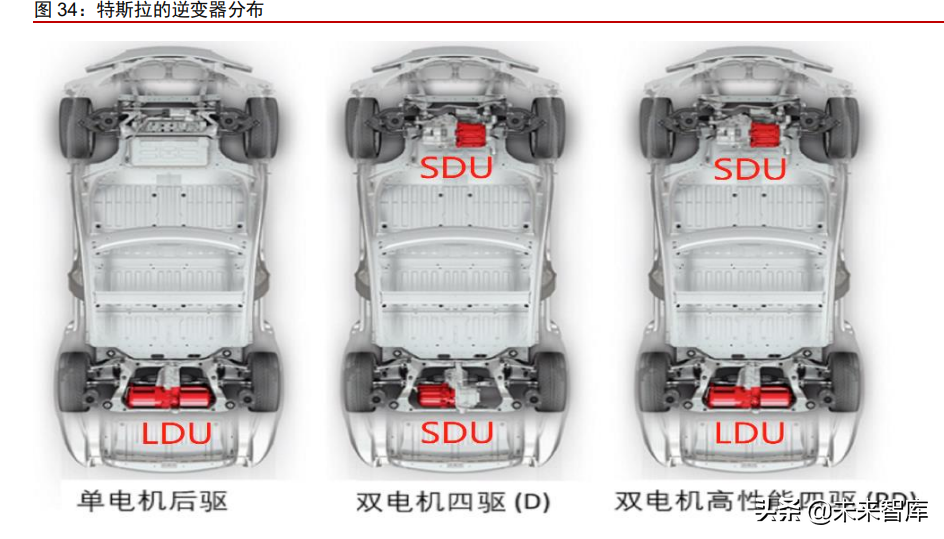

以逆变器为例，ModelS的动力总成有两种，分别为LargeDriveUnit（LDU）和SmallDriveUnit（SDU），前者装配在“单电机后驱版本”中的后驱、“双电机高性能四驱版本”中的后驱，后者装配在“双电机四驱版本”中的前后驱、“双电机高性能四驱版本”中的前驱。

ModelS（单电机版本）全车共有96个IGBT，其中有84个IGBT位于逆变器中，为其三相感应电机供电，84个IGBT的型号为英飞凌的IKW75N60T。若以每个IGBT5美元计算，ModelS逆变器所使用的IGBT价格约为420美元。

SiC：Model3开创应用先河，与IGBT各有千秋

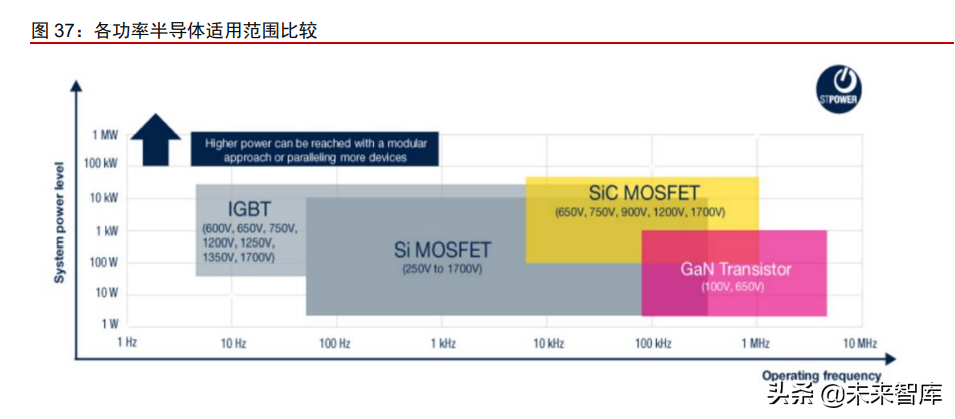

与IGBT类似，SiC同样具有高电压额定值、高电流额定值以及低导通和开关损耗等特点，因此非常适合大功率应用。SiC的工作频率可达100kHz以上，耐压可达20kV，这些性能都优于传统的硅器件。其于上世纪70年代开始研发，2010年SiCMOSFET开始商用，但目前并未大规模推广。

Model3为第一款采用全SiC功率模块电机控制器的纯电动汽车，开创SiC应用的先河。基于IGBT的诸多优势，在Model3问世之前，世面上的新能源车均采用IGBT方案。而Model3利用SiC模块替换IGBT模块，这一里程碑式的创新大大加速了SiC等宽禁带半导体在汽车领域的推广与应用。根据SystemPlusconsulting拆解报告，Model3的主逆变器上共有24个SiC模块，每个模块包含2颗SiC裸晶（Die），共48颗SiCMOSFET。

Model3所用的SiC型号为意法半导体的STGK026。在相同功率等级下，这款SiC模块采用激光焊接将SiCMOSFET、输入母排和输出三相铜进行连接，封装尺寸也明显小于硅模块，并且开关损耗降低75%。采用SiC模块替代IGBT模块，其系统效率可以提高5%左右，芯片数量及总面积也均有所减少。如果仍采用ModelX的IGBT，则需要54-60颗IGBT。

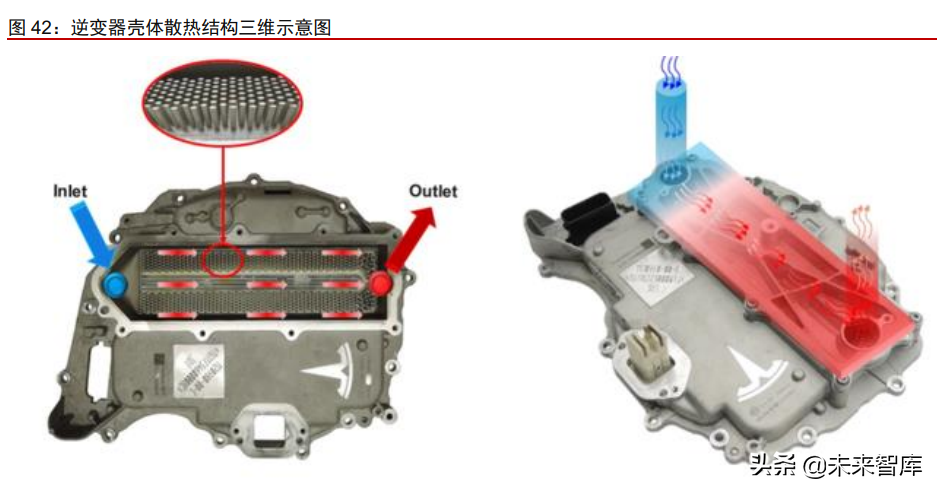

24个模组每个半桥并联四个，利用水冷进行散热。24个模块排列紧密，每相8个，单个开关并联4个。模组下方紧贴水冷散热器，并利用其进行散热。可以看到，模块所在位置的背面有多根棒状排列的散热器（扰流柱散热器），利用冷却水进行水冷。水通道由稍大的盖板覆盖和密封。

Model3形成“示范效应”后，多家车厂陆续跟进SiC方案。在Model3成功量产并使用后，其他厂商开始逐渐认识到SiC在性能上的优越性，并积极跟进相关方案的落地。2019年9月，科锐与德尔福科技宣布开展有关车用SiC器件的合作，科锐于2020年12月成为大众FAST项目SiC独家合作伙伴；2020年，比亚迪“汉”EV车型下线，该车搭载了比亚迪自主研发的的SiCMOSFET模块，加速性能与续航显著提升；2021年，比亚迪在其“唐”EV车型中加入SiC电控系统；2021年4月，蔚来推出的轿车ET7搭载具备SiC功率模块的第二代高效电驱平台；小鹏、理想、捷豹、路虎也在逐渐布局SiC。

相比IGBT，SiC能够带动多个性能全面提升，优势显著。由于Si-IGBT和Si-FRD组成的IGBT模块在追求低损耗的道路上走到极致，意法半导体、英飞凌等功率器件厂商纷纷开始研发SiC技术。与Si基材料相比，SiC器件的优势集中体现在：1）SiC带隙宽，工作结温在200℃以上，耐压可达20kV；2）SiC器件体积可以减少至IGBT的1/3~1/5，重量减少至40%~60%；3）功耗降低60%~80%，效率提升1%~3%，续航提升约10%。在多项工况测试下，SiCMOSFET相比Si-IGBT在功耗和效率上优势显著。

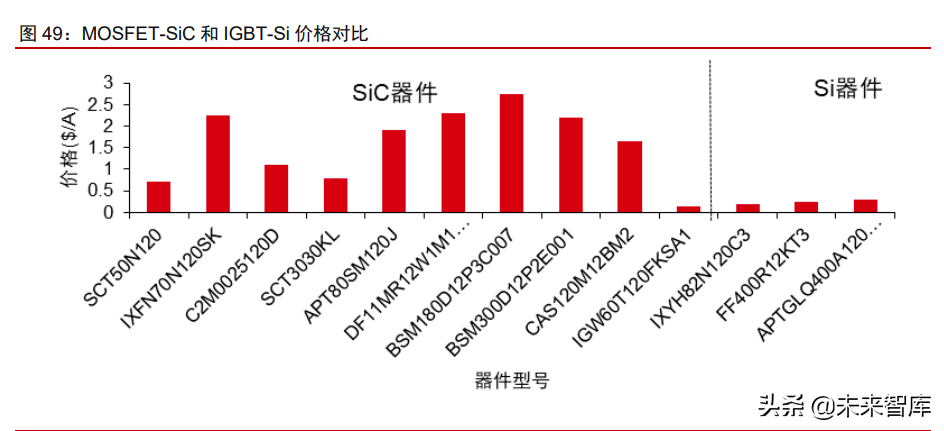

但SiC的高成本制约普及节奏，未来SiC与Si-IGBT可能同步发展，相互补充。与IGBT相比，SiC材料同样存在亟待提升之处。1）目前SiC成品率低、成本高，是IGBT的4~8倍；2）SiC和SiO2界面缺陷多，栅氧可靠性存在问题。受限于高成本，SiC器件普及仍需时日，叠加部分应用场景更加看重稳定性，我们认为SiC在逐步渗透的过程中将与Si-IGBT一同成长，未来两者均有广阔的应用场景与增长空间。

动力域：主从架构BMS为躯干，精细电池管理为核心

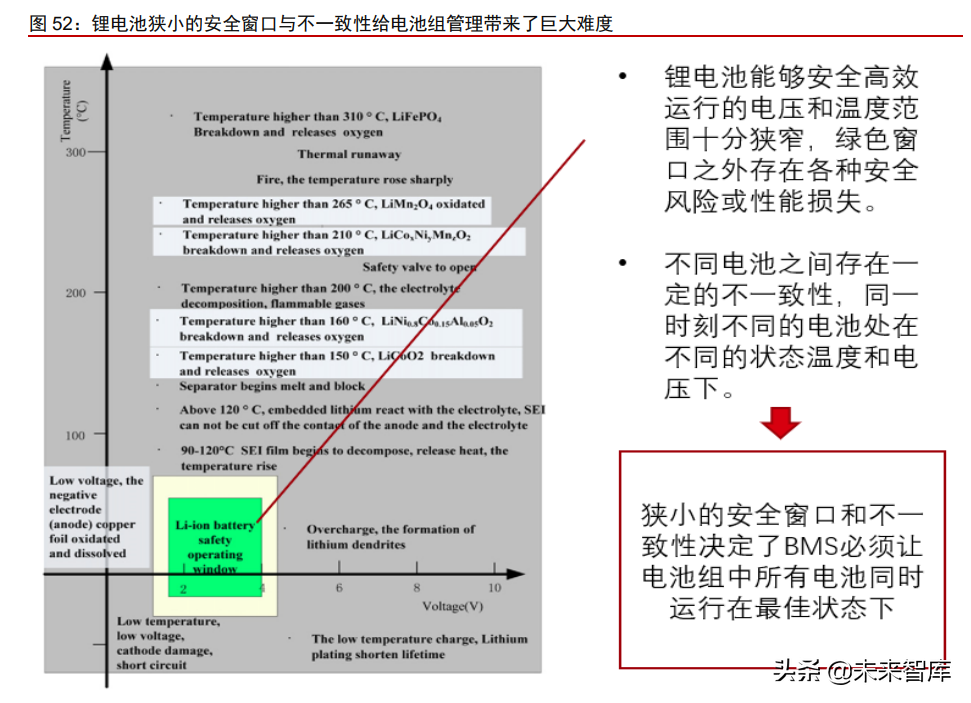

Model3作为电动车，电能和电池的管理十分重要，而负责管理电池组的BMS是一个高难度产品。BMS最大的难点之一在于，锂电池安全高效运行的条件是十分苛刻的。当今的锂电池，无论正负极还是电解液都十分脆弱。正负极均为多孔材料，充放电时锂离子就在正极和负极的孔隙中移动，导致正负极材料膨胀或收缩，当锂电池电压过高或过低，就意味着锂离子过度集中在正负极其中之一，导致这一边的电极过度膨胀而破碎，还容易产生锂枝晶刺破电池结构，而另一边的电极由于缺乏锂离子支撑，会发生结构坍塌，如此正负极都会受到永久性损害。电解液和三元正极材料都对温度比较敏感，温度过高则容易发生分解和反应，乃至燃烧、爆炸。因此，使用锂电池的前提就是确保其能工作在合适的温度和电压窗口下。如果以电压为横轴，温度为纵轴绘制一张图，这就意味着锂电池必须运行在图中一个较小的区域内。BMS的第二大难点在于，不同的锂电池之间必然存在不一致性。这种不一致性就导致同一时间，在同一电池组内，不同的电池仍然工作在不同的温度、电压、电流下。

在诸多厂家的BMS中，特斯拉的BMS系统是复杂度和技术难度最高的之一，这主要是由于特斯拉独特的大量小圆柱电池成组设计。为什么特斯拉选用难以控制的小圆柱电池？早在特斯拉成立的早期，日本厂商在18650小圆柱电池上积累了丰富的经验，一年出货量达到几十亿节，因而这类电池一致性较好，有利于电池管理。因此特斯拉在modelS上选用了小圆柱电池。出于技术积累等方面的原因，特斯拉在model3上使用了仅比18650略大的2170电池，并且至今还在使用圆柱形电池。

由于特斯拉一直采用数量庞大的小圆柱电池来构造电池组，导致其BMS系统的复杂度较高。在modelS时代，特斯拉全车使用了7104节电池，BMS对其进行控制是需要一定软件水平的。根据汽车电子工程师叶磊的表述，在modelS当中，采用每74节电池并联检测一次电压，每444节电池设置2个温度探测点。

未来特斯拉的BMS是否会维持这样的复杂度？从目前趋势来看，随着采用的电池越来越大，BMS需要管理的电池数量是越来越少的，BMS的难度也有所降低。比如从modelS到model3，由于改用2170电池，电芯数量出现了较明显的下降，长续航版电芯数量缩减到4416颗，中续航版3648颗，标准续航版2976颗。本次拆解的标准续航版配置96个电压采样点，数量与modelS相同，平均每31节电池并联测量一个电压值。整车4个电池组，每个都由24串31并的电池组组成，对电流均衡等方面提出了较高的要求。未来，随着4680大圆柱电池的应用，单车电芯数量将进一步减少，有利于BMS更精确地进行控制，或许能够进一步强化特斯拉的BMS表现。尽管面临着最高的BMS技术难度，但特斯拉仍旧在这一领域做到优秀水准，而且还有超越其他公司的独到之处。比如特斯拉在电池管理的思路方面显得更加大胆，热管理方面是一个典型体现。特斯拉会在充电期间启动热管理系统将电池加热到55度的理论最佳温度，并在此温度下进行持续充电，相比而言，其他厂商往往更在意电池是否会过热，不会采用此类策略，这更加显现出特斯拉在BMS方面的实力。

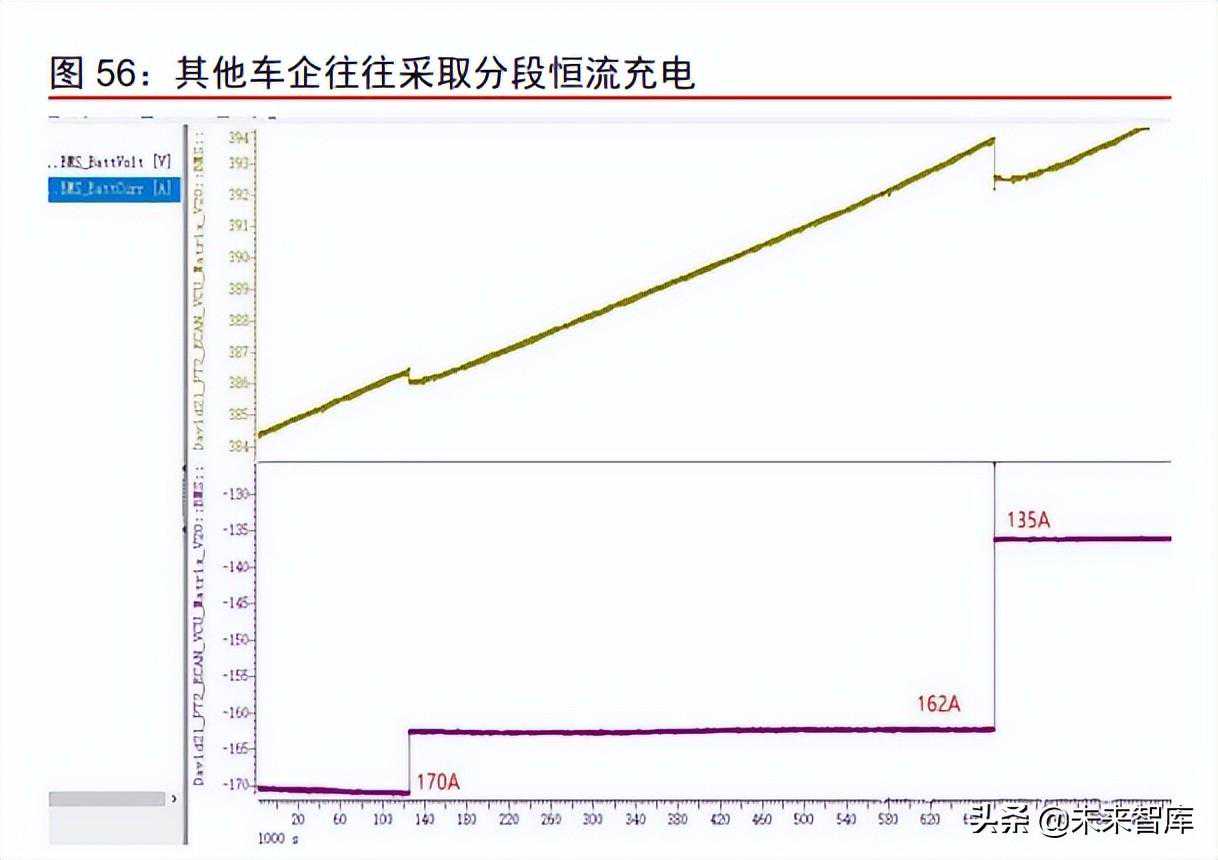

特斯拉在充电或电能利用方面的用户体验设计是其BMS系统的另一个独到之处。比如特斯拉会用车身电池来使其他重要控制器实现“永不下电”，提高启动速度，改善用户体验。充电时，特斯拉采取的策略也更加灵活，会在充电刚开始时将电流提高到极大的程度，迅速提升电池电量，随后再逐渐减小充电电流到一个可以长期持续的水平，比如modelY可以在40秒内达到600A的超大电流充电。相比而言，一般的车企甚至消费电子厂商通常会用一个可以长期持续的电流进行恒流充电。考虑到车主有时需要在几分钟内迅速补充电池电量，特斯拉的这种策略无疑是更有优势的，这也体现出特斯拉比传统车企思路更灵活，更能产生创新。

而具体如何实现这样优秀的BMS功能？前文所说的种种BMS管理策略依赖于软件，软件的基础在于特斯拉的BMS硬件设计。特斯拉model3的硬件设计包括了核心主控板、采样板、能量转换系统（PCS，由OBC和DCDC两部分组成）以及位于充电口的充电控制单元。BMS部分所有电路均覆盖有透明三防漆以保护电路，导致电路元件外观光滑且反光。主控板负责管理所有BMS相关芯片，共设置7组对外接口，包含了对充电控制器（CP）、能量转换系统（PCS）的控制信号，以及到采样板（BMB）的信号，另外还包含专门的电流电压采集信号。电路板上包含高压隔离电源、采样电路等电路模块。元器件方面，有Freescale和TI的单片机，以及运放、参考电压源、隔离器、数据采样芯片等。

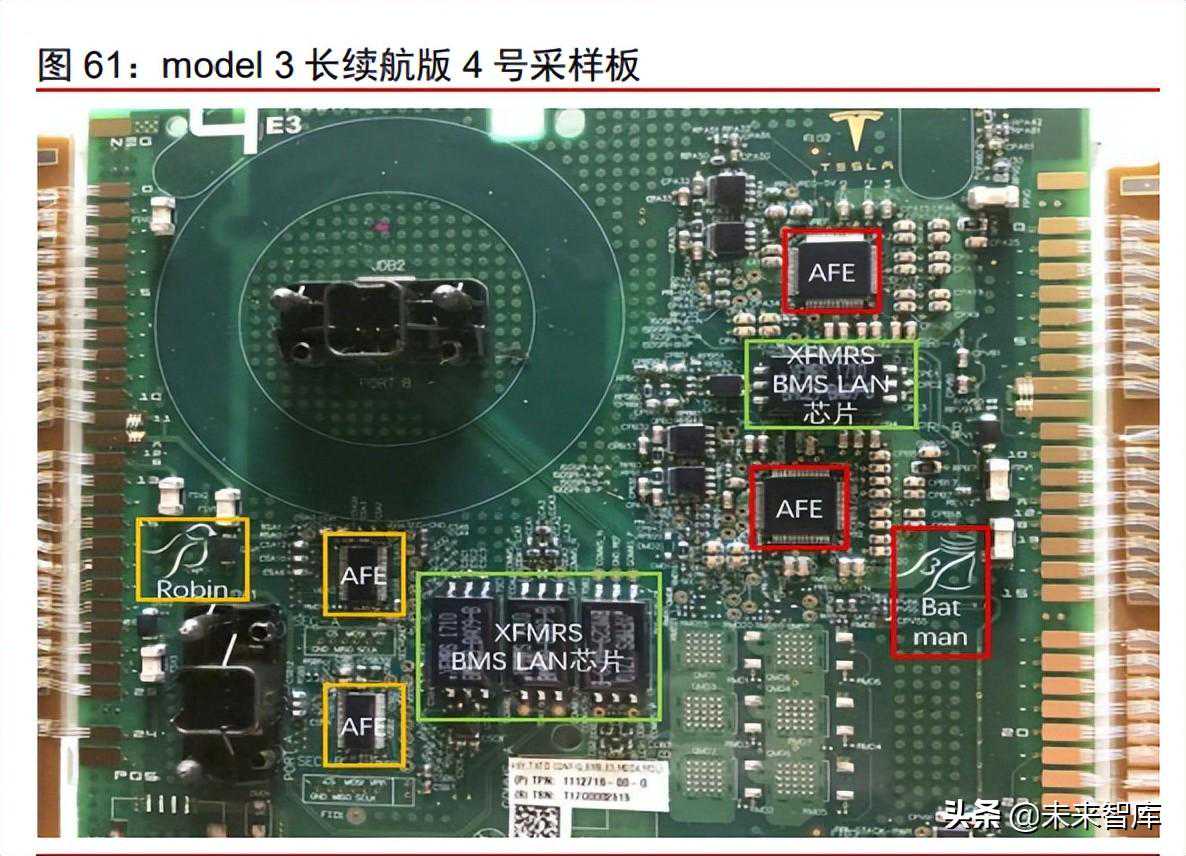

具体到BMB电路方面，标准续航版和长续航版也有所不同，我们以元器件较多的4号采样板为例进行说明。首先，在采样点数量方面就有所不同，标准续航版共设置24个采样点，因此FPC上有24个触点与BMB进行对应。长续航版的电池组顶格设置，4个电池组当中，中间两组较长，左右各设置25个采样点，共50个，两边的电池组略短一些，共设置47个采样点，一侧24个，另一侧23个，因此长续航版的BMB需要在两侧都设置触点。其次，电路布置和元器件数量也有较大不同。经过触点传来的信号需要由AFE（模拟前端）芯片进行处理，这是整个BMB电路的核心。标准续航版每个BMB有两颗定制的AFE芯片，其配置有些类似LinearTechnology（ADI）的LTC6813芯片但不完全相同，同时配置了3颗XFMRS的BMSLAN芯片用于与其他电路板的信号传输。长续航版BMB由于两侧均有触点，信号数量较多，因此为每个AFE另外配置了两颗简化版的AFE芯片，用来辅助信号处理。同时BMSLAN芯片的数量也增加了1颗。

BMS体系的另一个重要组成部分是充电控制，特斯拉为此开发了充电控制器，位于左后翼子板充电口附近。该控制器有三个对外接口，负责控制充电口盖、充电枪连接状态与锁定、充电信号灯、快慢充控制及过热检测等。电路方面则包括了Freescale的MCU和ST的HSD芯片等。

BMS还有一个重要功能就是电能转换，包括将高压直流电转化成低压直流电来供给车内设备，或者将高压交流电转化为高压直流电用于充电等，这一部分是通过能量转换系统（PCS，也称高压配电盒）完成的。PCS包括两个主要部分，分别是将交流电转化成直流电的OBC（车载充电器，OnBoardCharger）和进行直流电压变换的DCDC。这部分电路中主要是各种大电容和大电感，也包含了整车中十分罕见的保险丝。

从元器件层面来看BMS系统，最核心的主要就是AFE芯片和各类功率器件/被动元件。其中AFE芯片领域，国内最主流的是三家美国公司产品，LinearTechnology（被ADI收购）、Maxim（被ADI收购）、TI，所以其实还是归结于全球最大的两家模拟芯片公司。此外NXP/Freescale、Intersil等大型厂商也有一定份额。随着国内产业发展，国产AFE芯片通道数和产品稳定性逐渐提高，也有望获得发展空间。功率器件方面，我国产业已经有一定市场地位，在汽车领域仍可以进一步突破。从电路和系统层面来看，依据汽车电子工程师朱玉龙的说法，BMS真正的核心价值，其实是在电池的测试，评价，建模和后续的算法。整个EE的软硬件架构，已经基本是红海，未来产业不需要大量的BMS公司，长久来看还是电池厂商和车厂能够在BMS领域获得较高的地位。随着汽车产业崛起，未来我国电动汽车厂商在BMS领域也有望获得更深厚的积累。

线束：架构革新缩短线束长度，轻量化为车厂降本提效关键

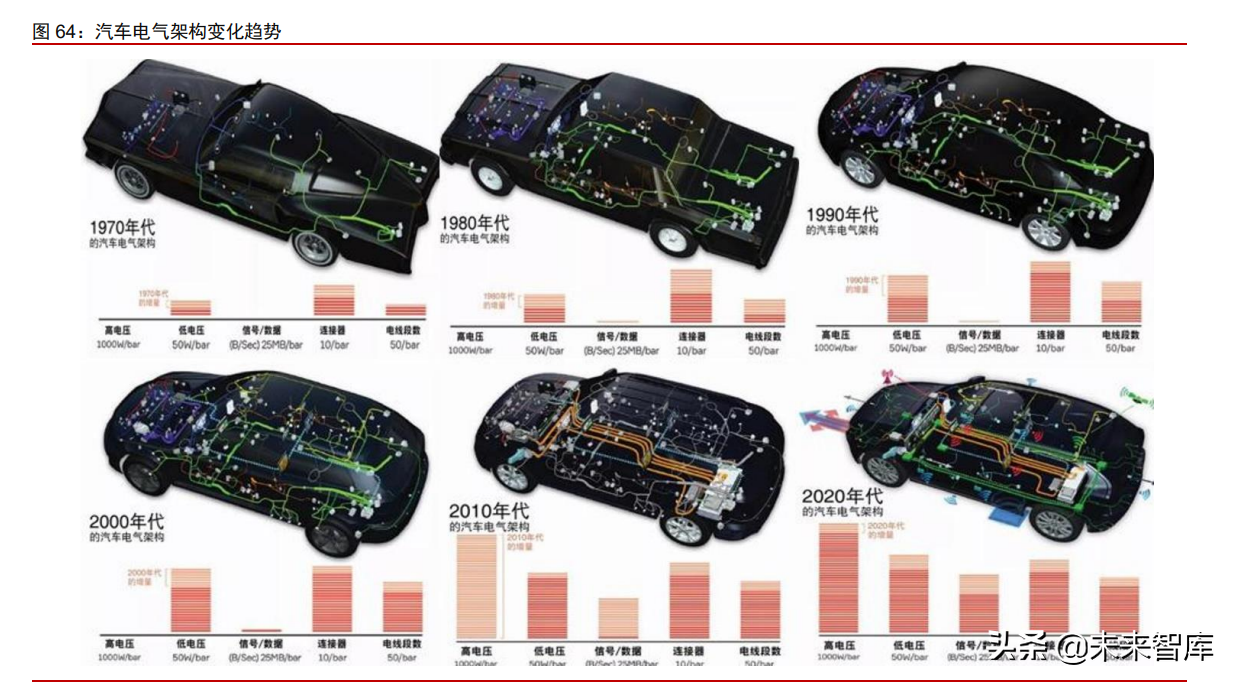

车结构日益复杂，功能日益多样，导致线束长度与复杂度提升。线束是汽车电路的网络主体，其连接车上的各个组件，负责相关电力与电信号的传输，被誉为“汽车神经”。汽车智能化与电气化程度的提升，依赖于汽车传感器、ECU（电子控制单元）数量的增加，90年代一辆车的ECU数量大约为十几个，而目前单车ECU数量已增至上百个。控制单元的数量的增加使得网线结构日益复杂，大大增加了车辆中的线束长度。

降低线束复杂程度，依赖电子电气架构的革新。根据博世的电子电气架构战略图，汽车的电子电气架构主要分为三大类：分布式电子电气架构、域集中式电子电气架构与车辆集中式电子电气架构。传统汽车主要采用分布式架构，该架构由多个相对独立的ECU组成，各个ECU与功能一一对应。而线束则负责将不同的ECU进行连接，以实现信息的交互。因此在传统的分布式架构下，ECU模块数量的增多与分散化的布局，不可避免地会导致线束长度的增加，提高制造成本。目前传统分布式架构汽车的线束长度大约为5km。

特斯拉早期的ModelS与ModelX对架构进行改革，根据功能划分域控制器，整体架构介于分布式和域集中式之间。ModelS与ModelX车内仅由驾驶域、动力域、底盘域、座舱域、车身域等域控制器构成，因此极大减少ECU的数量并同步缩短了CAN总线的长度，ModelS线束长度约为3km。

而Model3对“域”进行重新划分，在ModelS与ModelX的基础上进行跨域融合。各个ECU不再按功能进行划分，而是以物理位置直接分为CCM（中央处理模块）、BCMLH（左车身控制模块，LBCM）、FBCM（前车身控制模块）、BCMRH（右车身控制模块，RBCM）四大部分。CCM负责原本驾驶域与座舱域的功能需求，包括自动驾驶模块、信息娱乐模块、车内外通信连接等；BCMLH负责左侧车身转向、制动、稳定控制等；FBCM负责电源分配、逻辑控制等；BCMRH负责动力系统、热管理等。利用少量的高性能计算单元替代分散的ECU，把需要实现的功能通过软件迁移到几大模块中，从而进一步提升集成度，因此，Model3的线束长度进一步缩短到1.5km。

缩短线束长度是提升产品续航与制造效率的共同需求。传统汽车线束的重量约占整车的5%，长度的缩短能够为汽车设计让出更多的物理空间，并能减轻汽车总重从而减少油耗提升续航。同时，线束种类多样、布局复杂且质地较软，因此线束的生产与安装都主要依赖于人工。根据佐思汽研数据，95%的线束需要人工生产，线束低自动化的生产模式限制了车厂进一步扩大产能。针对这一问题，Model3通过革新架构缩短线束长度，减少其对产能提升的阻滞。

除了架构调整缩短线束长度，拆解发现，Model3在高压线束中采用铝导线代替传统的铜导线，进一步实现轻量化。铝与铜的密度分别为2.7kg/m³、8.9kg/m³，且铝料的成本较铜便宜一半以上。即使考虑铝在导电性能上的劣势，增大线径的铝导线（增大约1.6倍）依旧可以进一步减少车身重量（约21%），降低制造成本。

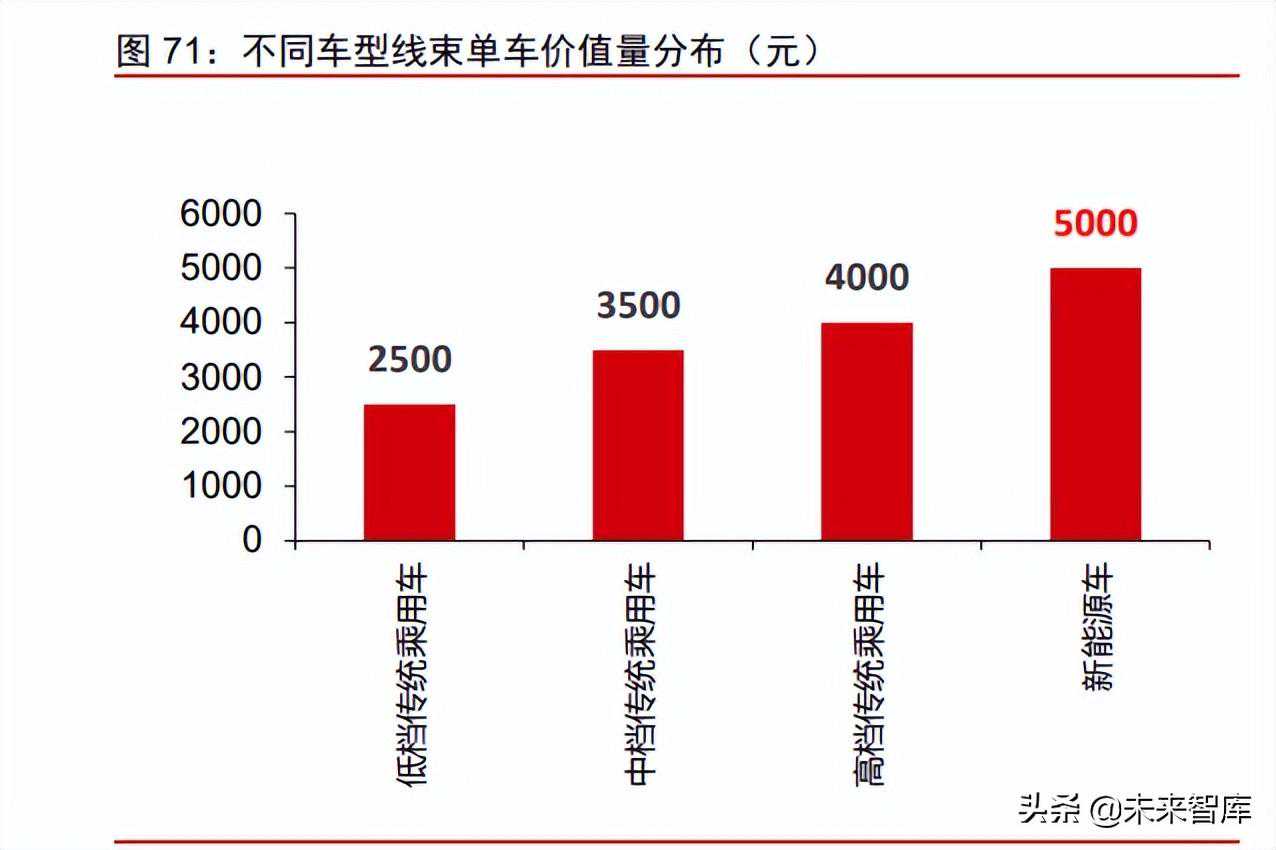

从行业看，线束行业的单车价值量相对稳定，单价主要受车型的不同、项目定价的差异及结构影响。在新车型和改款车型上市的初期，由于车辆的售价较高，相应的零部件定价也相应较高。而随着推出时间的增长及新车型的推出，整车厂会对原有车型进行降价，同时也要求汽车零部件生产商降价，从而降低公司产品的销售价格。根据沪光股份招股说明书，2019年公司成套线束（构成车身的主要线束组合，不包括发动机相关的线束）、发动机线束、其他线束单价分别为1587元/套、199元/件、29元/件。相同车型的线束单价相对稳定，单价差异主要取决于车型的不同，2019年，公司不同车型成套线束的单价普遍在1000到3000元之间。

Model3等新能源车发展方兴未艾，量价提升打开线束行业成长空间。目前线束行业为存量市场，市场规模依赖下游汽车的销售情况，汽车“新四化”趋势下2021年我国汽车产销量分别为2608.2万辆与2627.5万辆，结束了2018年以来连续三年的下降局面。同时，高压线束的增量需求与轻量化趋势提升单车价值量，行业空间进一步打开。根据华经产业研究院数据，传统低、中、高端汽车的线束单车价值量约为2500、3500、4500元，而新能源车线束单车价值平均提升至5000元左右。若以3000元的单车价值量计算，2021年线束市场规模可达782亿元。从盈利上看，成本冲击使得行业毛利率表现不佳。线束行业属于劳动密集型行业、产品成本受铜等原材料价格影响严重，因此行业内公司毛利率较低。在人力成本与原料成本的负面冲击下，近年来线束行业毛利率呈现下降趋势。

连接器：电气化催生增量应用，设计革新持续优化

连接器常在导线的两段，同样用于两个有源器件之间的连接，其形式和结构多样，但通常由接触件、绝缘件、壳体、附件组成。接触件是连接器完成功能的核心零件，其通过阴、阳两个接触件的插合完成电连接；壳体是汽车连接器的外罩，提供机械保护与固定连接器的作用；绝缘体的作用是使接触件按规定的位置和间距排列，并提供绝缘保护；附件可进一步分为结构附件和安装附件，结构附件包括卡圈、定位键、定位销、导向销、联接环等，安装附件包括螺钉、螺母、螺杆、弹簧圈等。按照性能及应用场景的不同，车用连接器可以分为高速连接器、低压连接器和高压连接器。

高压连接器是汽车电气化背景下的关键组件。根据线束世界资料，一台现代车辆包含的连接器数量多达700个。而在汽车电气化趋势下，车内60V电压以上的场景迅速增加。车辆的驱动离不开高电压大电流电路的驱动，这为高压连接器提供巨大的增量需求。拆解发现，Model3中的高压连接器数量也线性增加，功能与形态也有相应的变化。

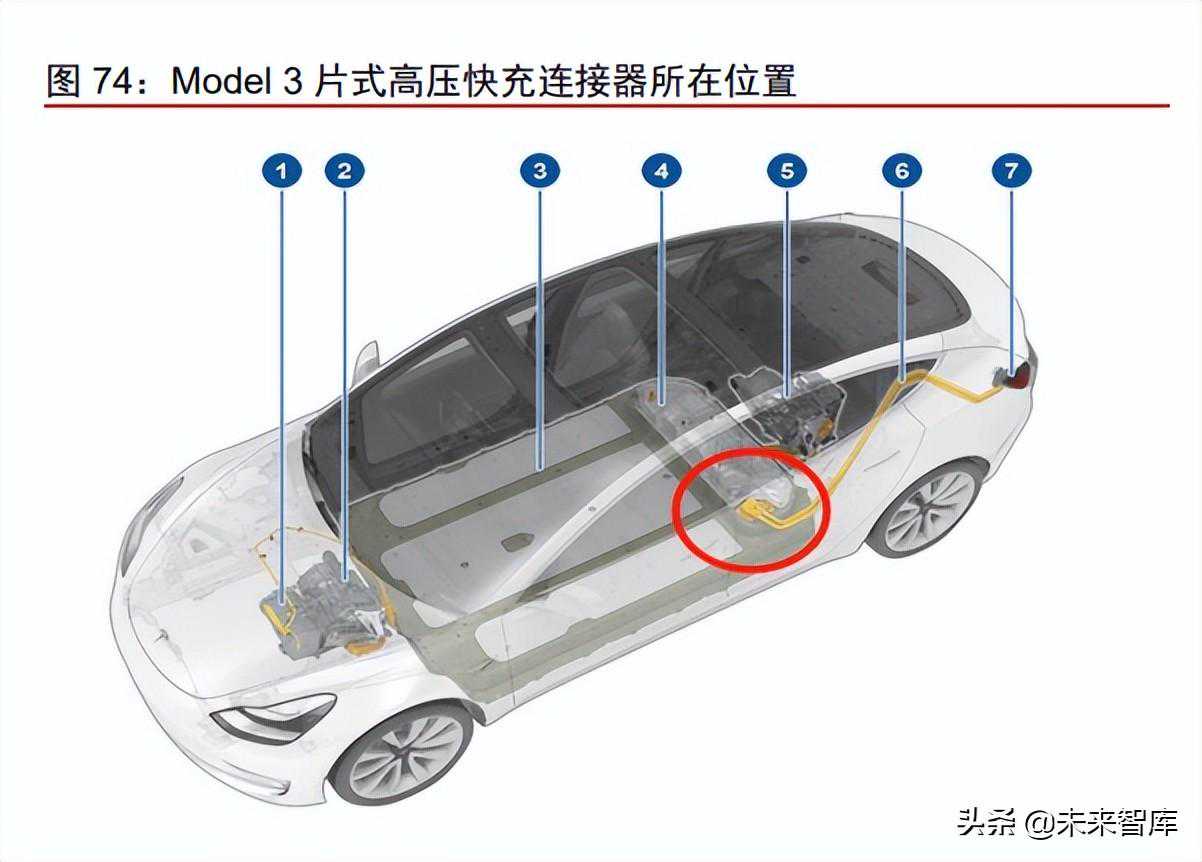

在高压快充连接器上，Model3使用的是由TE（泰科）定制的插片式高压连接器HCStak35，其作用是连接汽车电池与充电线束。插片结构是特斯拉一贯的选择，其能够增加铝导线的焊接选择，与同等的圆柱式端子相比，其尺寸更小，载流更好（提升约20%），能为电气系统布局尽可能地节约空间。

从设计上看，HCStak35的端子通过铜板（35mm厚）与35片刀叉型端子连接，由于插座端的端子是由35片DEFCON端子叠加形成，所以其能类似积木一样，根据不同端口的需求不同，通过改变叠片数量来构成不同型号的连接器，这一模块化设计方式能够进一步降低端子加工成本。HCStak35搭配95mm²的高压线束，能够支持Model3充电15分钟增加279公里的快速充电与长效续航。但插片式连接器同样有其缺点，其不耐拔插，插片容易变形导致正负极插片无法保持在同一水平面上。

在动力电池—电驱高压线束的连接器上，Model3采用的是TE的HCStak25。其结构和功能与HCStak35类似，不同点在于尺寸的大小，可以看到，HCStak25比HCStak35更小，因此HCStak25插座端的端子是20片DEFCON端子组成（HCStak35为35片），不同的型号共用相同的连接器端子。连接器端子通过数量堆叠的变化能够快速完成不同型号的组装，这体现了连接器模块化生产带来的成本管控优势。

材料方面，Model3连接器材料为尼龙塑料材料，但我们认为金属合金外壳的应用未来会愈加普及。虽然金属材料连接器相比尼龙材料的成本更高，但其强度更高，不会出现插件受力处开裂或冲击后断裂的情况；同时快充功能要求连接器短时间内能够耐受更高的电流，金属材料的良导热性有利于更好地进行升温控制，因此我们认为，金属外壳在未来的应用中会愈加普及。可能也正是基于以上考虑，特斯拉的ModelY已将其高压连接器外壳由塑料材料替换成金属材料。

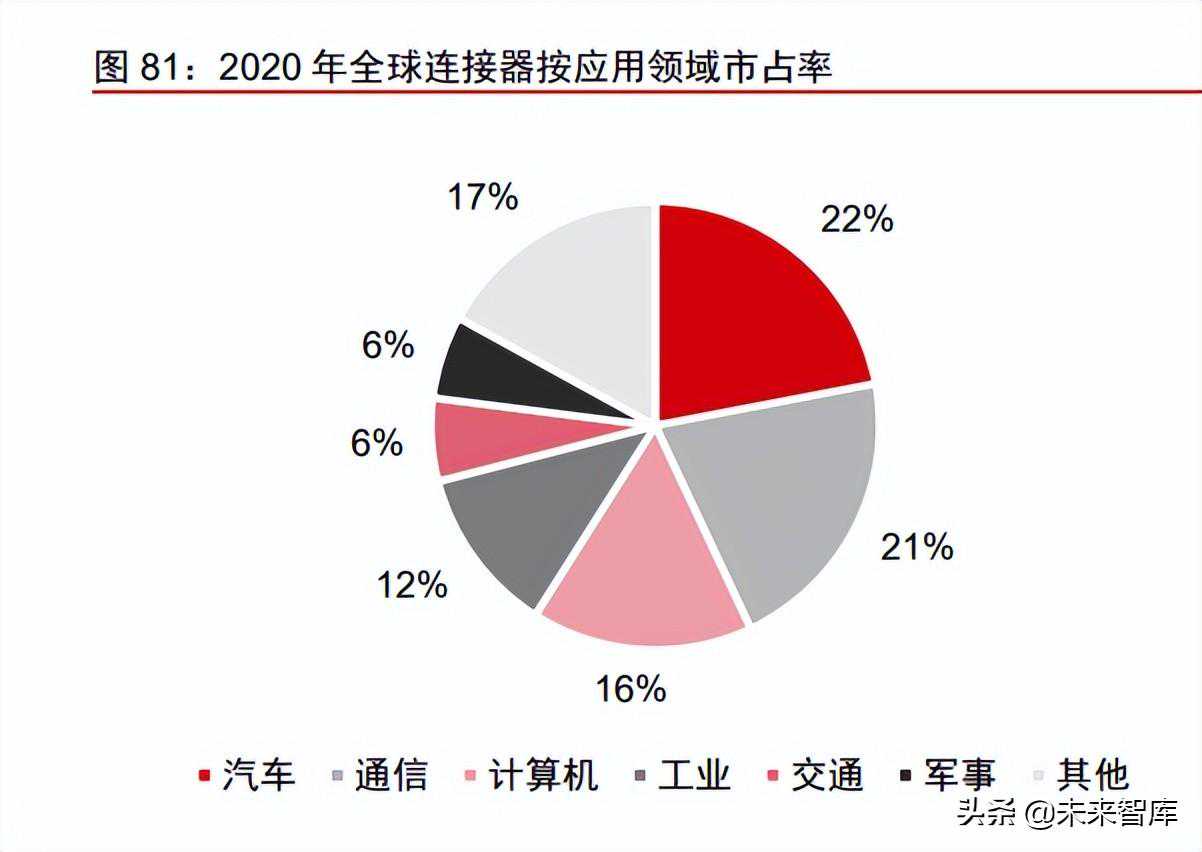

从竞争格局来看，汽车是连接器最大应用场景，行业竞争充分，海外龙头积淀深厚。2020年，汽车领域连接器规模占连接器总规模的22%，是最大的连接器细分市场，电气化与智能化趋势有望进一步提高汽车连接器市场空间。同时，行业内厂商头部化趋势愈加明显，1980年全球前10大连接器供应商的市场份额为38.0%，而在2019年前十大供应商的份额提升至60.2%。2019年全球前十大连接器厂商分别为泰科、安费诺、莫仕、安波福、鸿海精密、立讯精密、矢崎、JAE、JST、罗森伯格。

电池包外观对比：集成度领先同时期车型，目前仍然处于领先地位

Model3电池包采用4块大模组，与同期的，宝马iX3的电池包相比，采用大模组技术，集成度更高，内部布局更为整洁，电池包技术目前仍处于领先地位。

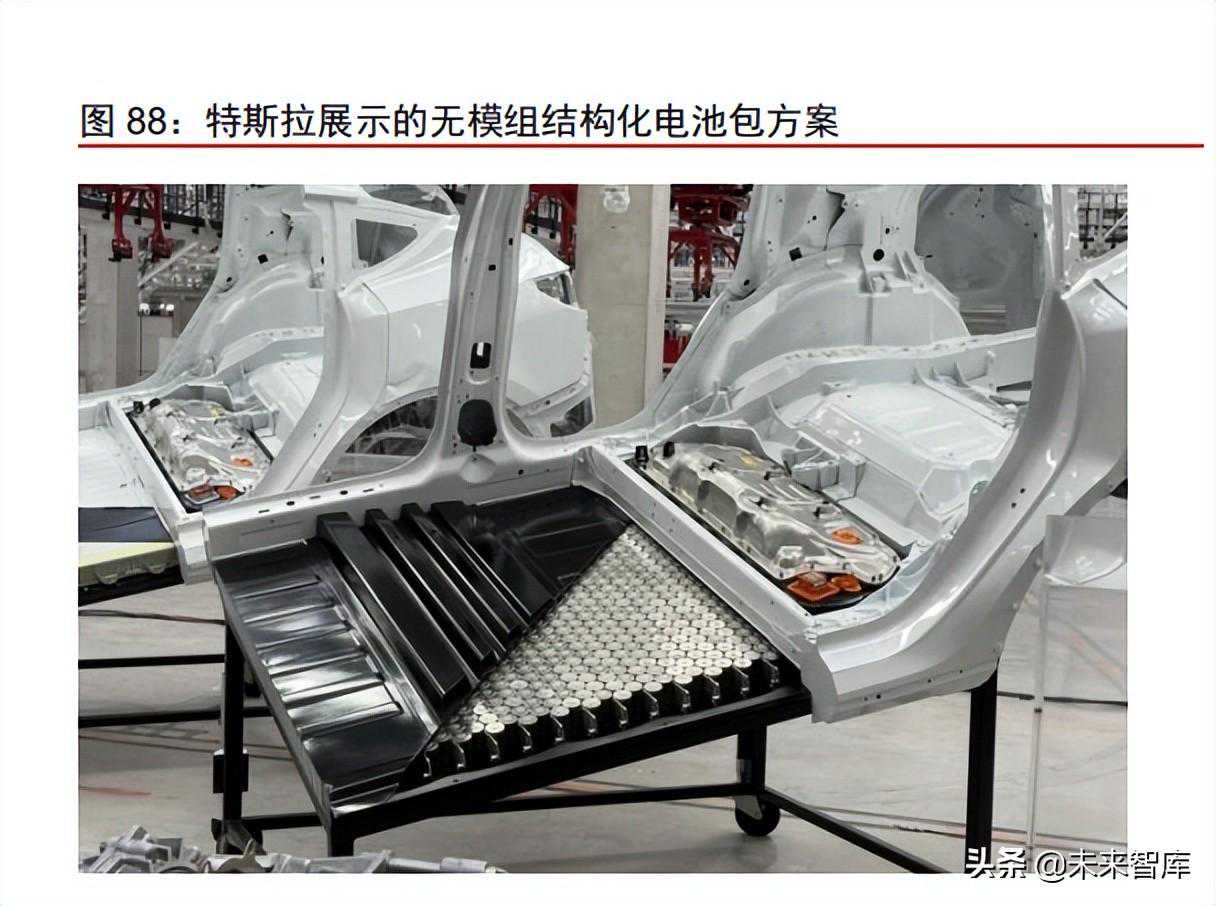

集成方式：小模组→大模组→无模组CTC，集成度不断提提升，降本增效

集成度提升，减少非必要零件，降低成本，提高续航里程。在旧款的ModelS中，电池包采用16个小电池模组，分模组进行电池管理；在2022款ModelS中，电池包采用5块大模组方式集成，电池包中结构件数量减少，重量减轻，系统能量密度提升，在同样采用100kWh的1865电池的情况下，整车续航里程从335英里增加至405英里，提升21%；在最新的CTC技术中，直接由电芯作为车身的一部分，电池包上盖与车身地板融合，取消模组设计，进一步提高系统集成效率，成本降低6%，续航里程提高16%。

适配性：兼容不同数量、类型的电芯，多材料体系、多供应商方案共存

当前特斯拉电池包系统，多材料、多供应商、多类型电池共存。目前特斯拉电池包采用多材料体系、多供应商方案。当前，特斯拉的标续版车型中采用磷酸铁锂电池材料体系，长续航和高性能车型中采用三元锂电池材料体系，形成了多种材料体系并存的格局。供应商方面，北美工厂生产的车型采用松下的圆柱电池，上海工厂生产的车型采用宁德时代的方形电池以及LGES的圆柱形电池，多供应商下多种电池类型共存。

电池包空间灵活排布，兼容多材料体系。铁锂版标续Model3出现之前，三元版标续Model3采用不占满电池包的方式，保留长续版188L的电池包体积，仅占用约3/4的电池包空间，放入53kWh电池；切换到铁锂版标续Model3后，用磷酸铁锂电芯将电池包空间全部填满，由于磷酸铁锂电芯的能量密度低于三元电芯，对应带电量55kWh，达到与此前三元版标续Model3相同的续航能力。

冷却管路设计：蛇形冷却→直线冷却，缩短冷管长度，更快、更充分冷却

特斯拉早期的ModelS/X电池模组中，冷却管路采用蛇形布置的冷却管，即长冷却管穿越于整个电池模组中。

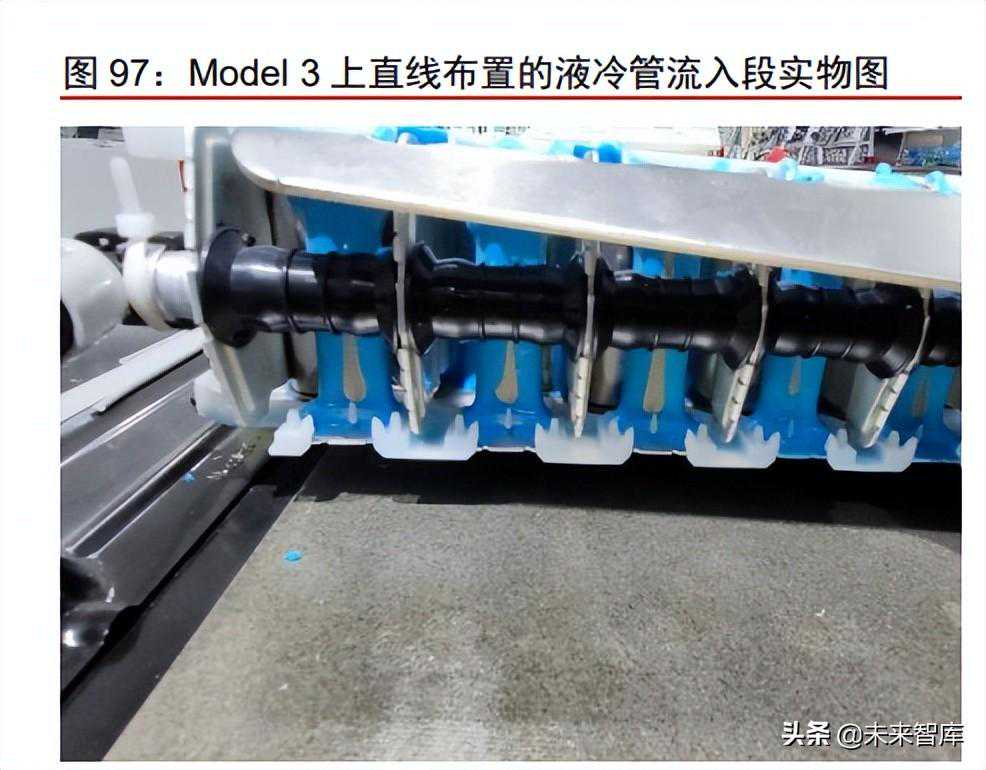

Model3开始，特斯拉采用直线冷却。冷却液从模组一侧分7根直线冷却管流入，从另一端流出，单根冷却管覆盖164颗电芯。单根冷却管覆盖数减少，冷却效果更充分；冷管长度减小，冷却更快。核心原因，一方面Model3升级为大模组方案，模组内需冷却的电芯数增加；另一方面，在快充的需求下，对于电芯更快、更充分的冷却需求提升。

在最新的2022款ModelS上，直线冷却进一步升级为U型直线冷却。U型是指横向来看，每根冷却管在竖直方向U型折叠，单侧流入流出；直线是指俯视来看，U型冷却管直线布置。纵向U型排布的好处是，对于不同位置的电芯的冷却效果更加均匀；直线排布则是保持单管更少的电芯覆盖量，2022款ModelS模组内布置11根U型冷却管，单管覆盖电芯数进一步下降至单管144颗。

横向对比来看，国内市场电动车方案以方形为主，方形电芯方案下，主流方案是在电池包下方铺设冷板，通过界面导热材料将电芯中的热量导至冷板，实现冷却。随着电池能量密度、充放电功率要求的提升，对于电池冷却的需求提升，宁德时代最新发布的麒麟电池中，将隔热垫、水冷板、横纵梁整合为一体，冷板从水平放置变为类似特斯拉冷却管的竖直、间隔放置，换热面积扩大4倍，支持4C快充，同时起到冷却与支撑作用。

导热阻燃设计：增加灌封胶与防火泡棉，导热阻燃升级

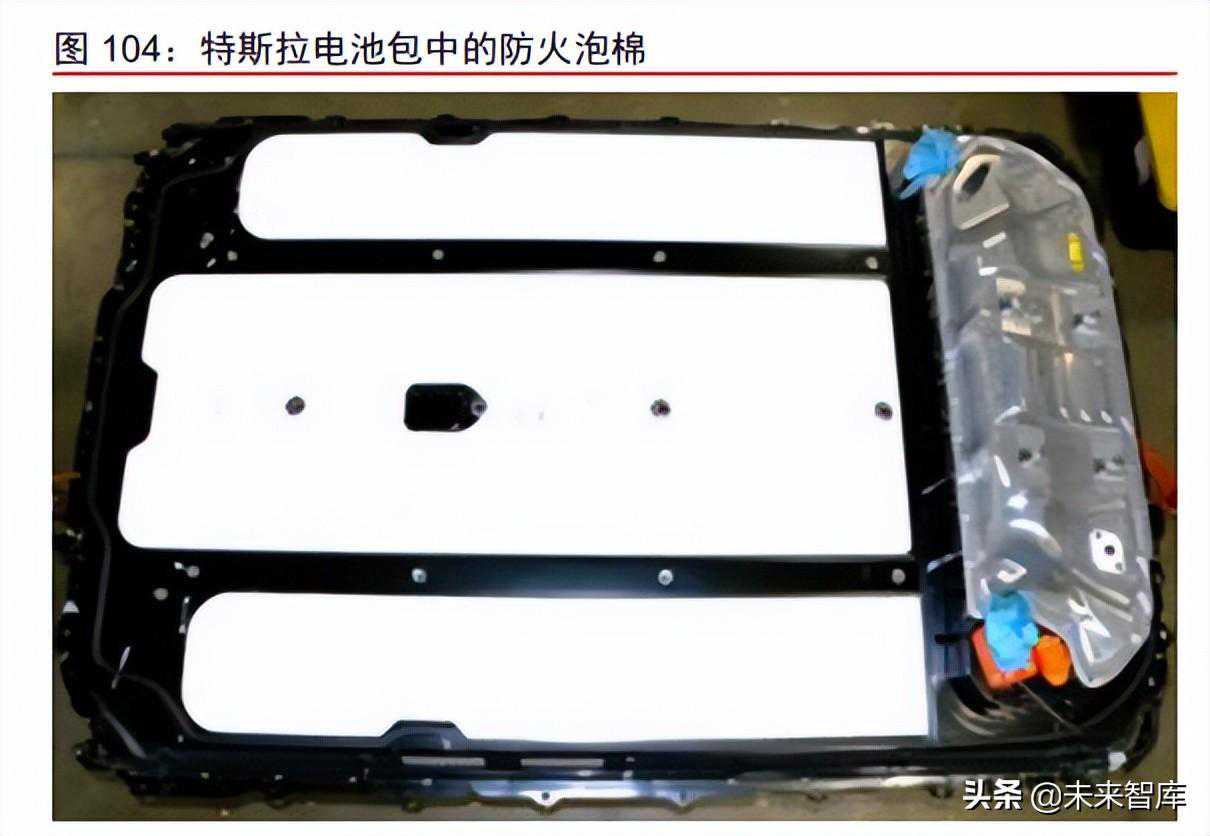

灌封胶加发泡泡棉，导热阻燃设计升级。早期ModelS/X中依靠液冷及热管理系统对电池包热失控进行软防控。随着电动车自燃事故的发生以及法规层面对热失控要求趋严，特斯拉采用了灌封胶加发泡泡棉的阻燃方案。类似于电子元件中灌封的概念，特斯拉在动力电池包中采用灌封胶填充圆柱电池间的空隙，起到避免电芯间传热、提高对冲击的稳定性，提高电池包整体的热稳定性和机械稳定性。同时，特斯拉在上盖中加入隔热发泡泡棉，将热量阻绝在客舱外。

市面上多种阻燃设计方案共存，尚未达成共识。当前防火阻燃方案众多，例如凯迪拉克Lyriq和广汽埃安采用气凝胶薄片隔绝电芯之间传热，同时达到轻量化的效果；极狐在电池包上覆盖陶瓷纤维防火毯；Rivian中采用金云母板覆盖在电池包上放；岚图的“琥珀”和“云母”电池系统，分别对应在电池包内加入气凝胶和层状云母的方式达到隔热阻燃效果。

电芯：从18650到2170再到4680，成本降低、续航里程提升

4680电池，续航里程提升下的降本最优解。最早特斯拉采用直径18mm，高65mm的1865电池，后续采用直径21mm，高70mm的2170电池，相较于1865电池能量密度提升，成本下降。2020年特斯拉电池日上，特斯拉发布4680电池，相较于此前采用的2170电池，4680电池的电芯容量是其5倍，能够提高相应车型16%的续航里程，输出功率6倍于2170电池。其中电池直径为46mm是做大电池后成本降低和续航里程提升同时达到最优得出。

4680搭配全极耳，提升能量密度的同时，为功率密度提升打开空间。由于全极耳比单极耳多出两块集流盘，而小电池中集流盘占到电池体积比例更高，影响能量密度，因此大电池更适配全极耳。在产热方面，全极耳结构的电池由于电流在集流体上流过的电流路径更短，电阻减小而产热减小为单极耳结构的20%；散热方面，全极耳结构电池沿径向形成强导热路径，热管理难度与能耗降低。因此4680电池扩大尺寸提升容量的同时，全极耳结构减小了电阻发热和电池冷却所带来的损耗，最终电池的有效能量及能量密度增加。另外，由于全极耳产热小、散热快，为4680电池实现大功率快充创造了物理条件。

4680电池通过新结构、新材料应用，实现“能量密度高、倍率高、成本低”的不可能三角。在实现高能量密度、高倍率的情况下，4680的大电芯摊薄非活性物质成本，尽可能做高能量密度摊薄总体单Wh成本，生产过程简化节省成本。

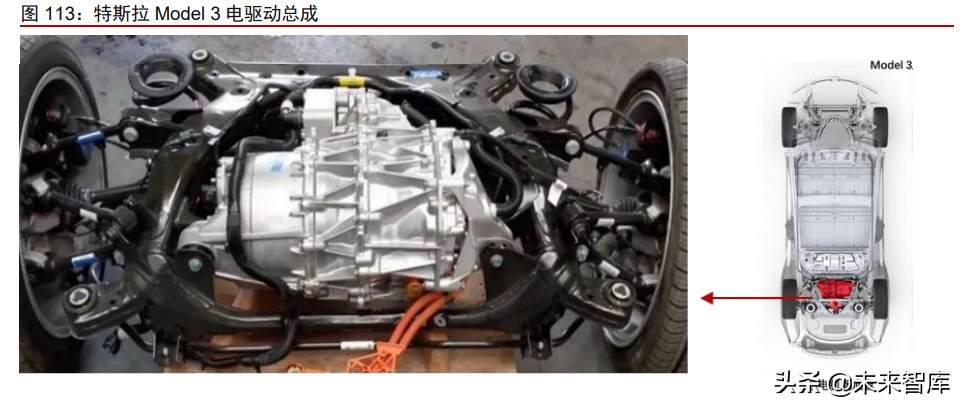

总成：驱动单元集成度高，系统效率提升

电机：向高功率、低能耗演进，性能和成本持续优化

ModelS/XModel3：由感应电机转向永磁同步电机。2012年特斯拉ModelS上市，该车型定位高性能（197kW），彼时大功率车用永磁电机尚未成熟。而大功率感应电机相对成熟、成本低，且不受稀土资源制约，亦无高温下退磁的担忧。因此ModelS搭载的是感应电机而没有选择永磁电机。感应电机具备成本低、功率高等优势，但同时也存在体积大、效率低而影响续航等缺点。随着电动化推进，在2017年推出的Model3中开始转向使用永磁同步电机。相比感应电机，永磁同步电机体积小更紧凑，效率高而有利于续航且更易控制，在ModelY中，特斯拉继续亦采用永磁同步电机方案。

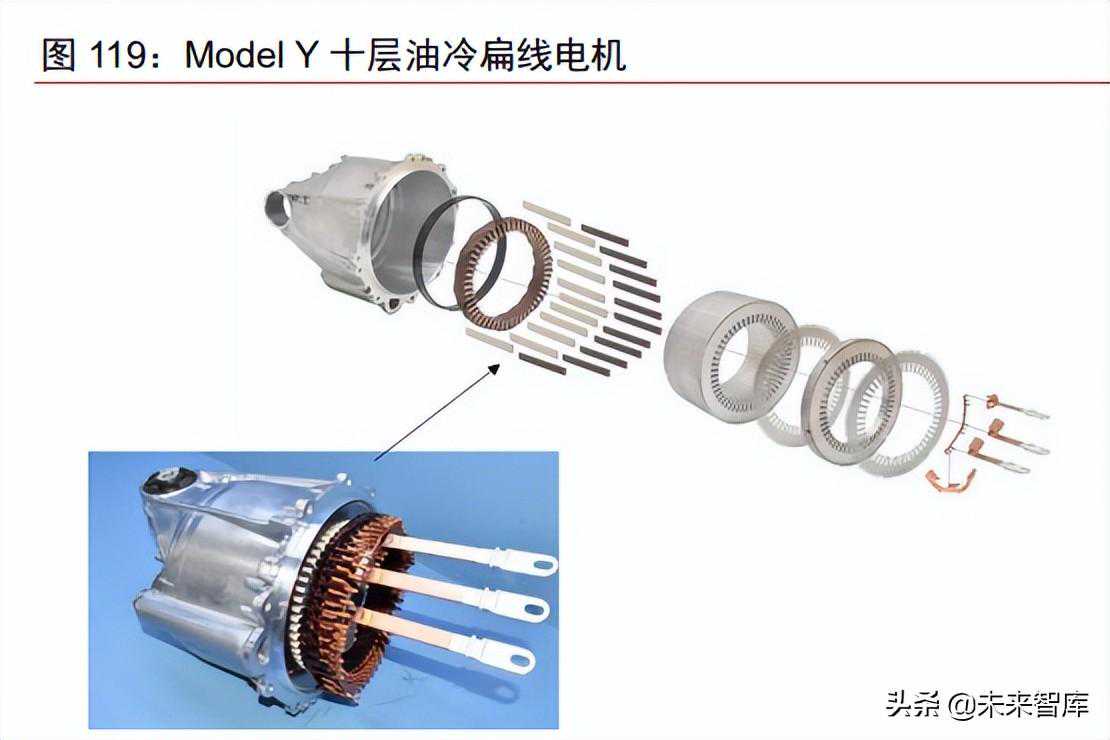

Model3ModelY：由圆线向扁线切换。目前电机多为圆线电机，绕组一般采用圆形细铜线。扁线电机相比圆线电机的优势在于：1）槽满率20%提升可使电机体积减小；2）宽截面使其电阻/温升减小50%/10%左右，输出功率更高，峰值功率密度可达4.4kW/kg，显著高于目前圆线电机的3.2-3.3kW/kg；3）在电机损耗中，铜耗占到65%，而在扁线电机中裸铜槽满率提高，有效绕组电阻降低，进而降低铜损耗。ModelY搭载扁线电机，电机体积和功率密度皆有所优化。目前特斯拉在国内共推出5款电机，其中扁线永磁同步电机最大功率从202kW提升至220kW，最大扭矩从404Nm提升至440Nm。ModelY后电机采用扁线方案，扁线漆包线重量约5.78kg，焊接一致性和饱满性较优，转子体积和重量也皆有降低。我们预计Model3亦会跟进，示范效应下扁线电机有望加速渗透，比亚迪、蔚来、理想、大众等车企皆开始切换扁线电机。

小三电：和电池包集成，空间布局更为紧凑

“小三电”和电池包集成，结构紧凑成本更低。将车载充电机（OBC）和12V-DC/DC变换器集成为电源转换系统（PCS），并与PDU、BMS等和电池包集成在一起，高压三合一内壳体采用轻而薄的铝材，与电池包共用外壳体，减少动力电池与三合一之间的布线长度和电缆用量，重量可降低约5%。同时，零部件集成一起便于电子元器件的维修。ModelY整体沿用了Model3的集成方案，上壳加入防拆卸设计和安全互锁，低压连接器需通过上底壳连接电路，提高防盗能力和安全性。同时将电路板为上下板，上板组装电气部件，下板则与电池模组固定，便于流水线作业，提高电池系统组装速度。

快充：搭载V3大电流超充技术，快充水平持续提高

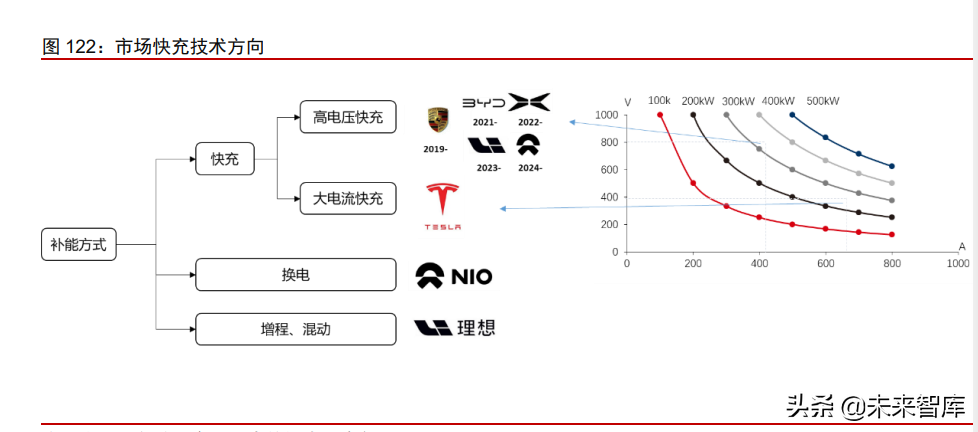

采用第三代大电流快充技术，充电功率大幅提高。快充技术有两种实现途径，一是使用高电压提高功率，代表是保时捷Taycan的800V方案，另一种是通过大电流实现快充，代表是特斯拉超级快充，该种方案对热管理要求较高。Model3配套特斯拉第三代超级快充充电桩，采用水冷散热设计，充电过程中峰值电流为600A，最大充电功率可达250kW，较V2充电桩峰值功率提高了72.4%，在该功率环境中，Model3的5分钟充电量可支持120km续航，40分钟SOC即可由8%充至90%。第四代超充技术或将推出，峰值电流900A，峰值功率有望达到350kW，将与4680兼容，或首先搭载Plaid和Cybertruck中。

拓扑结构：结构持续创新，系统集成逐渐深化

特斯拉热管理系统经历4代发展，在结构集成上不断创新。按照时间序列和匹配车型，特斯拉电动汽车热管理系统技术可以分为4代。特斯拉第一代车型传承于燃油车热管理的传统思路，各个热管理回路相对独立。第二代车型中引入四通换向阀，实现电机回路与电池回路的串并联，开始结构集成。第三代Model3开始进行统一的热源管理，引入电机堵转加热，取消水暖PTC，并采用集成式储液罐，集成冷却回路，简化热管理系统结构。第四代ModelY在结构上采用高度集成的八通阀，对多个热管理系统部件进行集成，以实现热管理系统工作模式的切换。从特斯拉车型的演进来看，其热管理系统集成度不断提升。

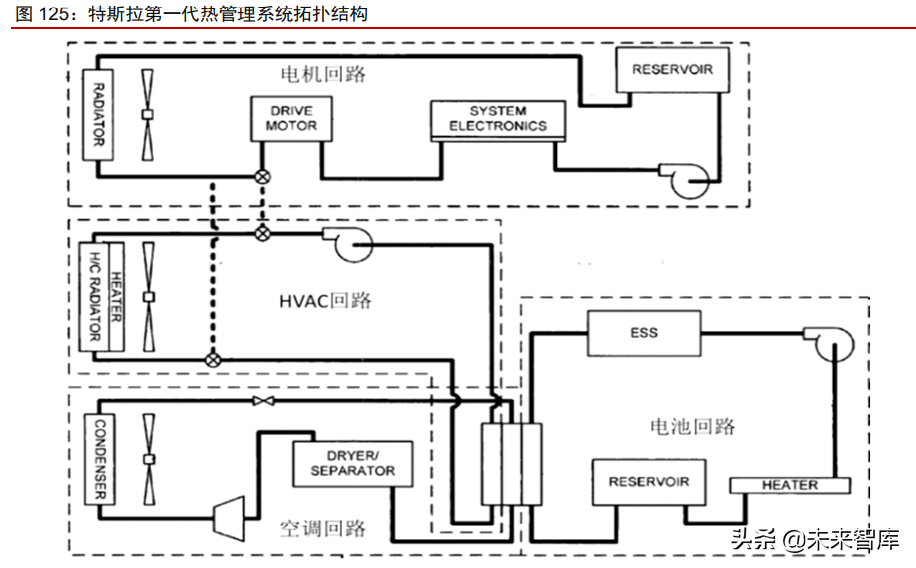

1）第一代热管理系统相对独立，结构集成初步显现。特斯拉第一代热管理系统不同回路相对独立。特斯拉第一代热管理系统应用于TeslaRoadster车型，包含电机回路、电池回路、HVAC（空调暖通）回路和空调回路，各回路相对独立，与传统内燃机汽车架构类似。电机回路上布置驱动电机、电子控制单元、电子水泵、膨胀水箱等，对电机回路上电子部件进行散热。电池回路上布置动力电池、热交换器、膨胀水箱、高压PTC等，实现高低温下电池性能的稳定。HVAC回路布置散热器、高压PTC等，调节乘员舱温度。空调系统布置压缩机、冷凝器、膨胀阀和热交换器等，通过压缩机进行制冷循环，并通过热交换器对系统回路和HVAC回路进行制冷。

2）二代热管理系统引入四通阀，电机电池回路实现交互。第二代热管理系统引入四通阀，实现电池回路和电机回路的交互。在整车冷启动工况下，当电池系统有加热需求，可调节四通阀开启状态，实现电机回路和电池回路串联，使用电机系统预热为电池系统进行加热，减少高压PTC为电池加热消耗电能。当电池有冷却需求时，如电机回路温度低于电池回路，则通过电机回路散热器为电池系统冷却。如整车工况、两系统工作状态不满足串联模式热管理时，则控制四通阀实现并联，进行独立控制。

3）三代热源统一管理，集成式储液罐加强系统集成。第三代热管理系统结构设计凸显集成，统一热源管理加强系统联系。Model3在拓扑结构上相较第二代热管理系统没有本质差别，但在驱动电机和储液罐结构实现技术创新，在结构设计上更加集成，实现三个管路的热量交换。在该系统下，取消电池回路的高压PTC，利用电机电控设备废热进行加热，同时功率电子冷却系统与空调系统链接，节省系统成本。

引入冷却液储罐发挥整合优势，集成式储液罐设计进一步联系各系统。采用集成式储液罐（Superbottle）设计，实现膨胀水箱与热管理系统的加热与冷却部件高度集成。Superbotlle核心部件为冷却液储罐CR（CoolantReservoir），此外该集成模块包含四通阀、电机水泵、电池水泵、Chiller热交换器、散热器和执行器等部件。1）冷却模式下，冷却液在抽取至冷却液储存罐中时，分别在两条路径由Chiller和散热器冷却，实现对电池和对电机设备及电机的循环冷却。2）加热模式下，电池与功率电子管路切换成串联电路，冷却液进入管理模块、驱动单元的油冷却热交换器吸收其工作中所产生的热量，经过集成阀流经chiller为电池进行加热。

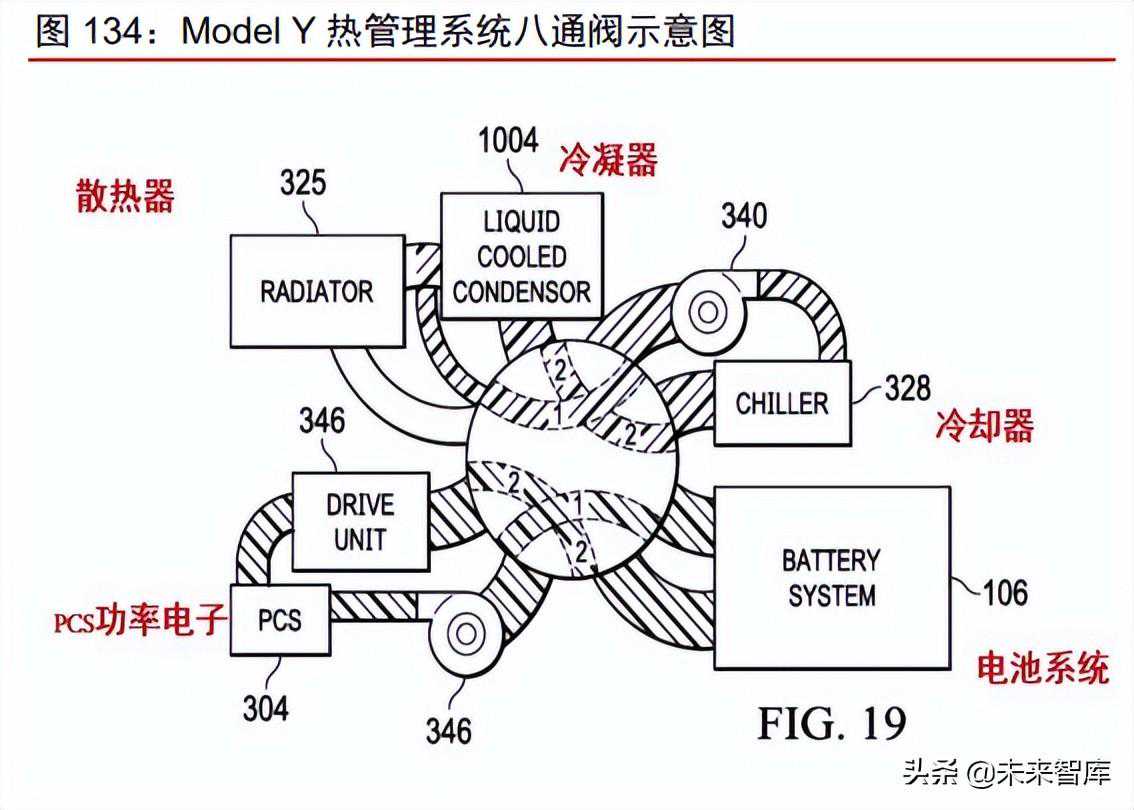

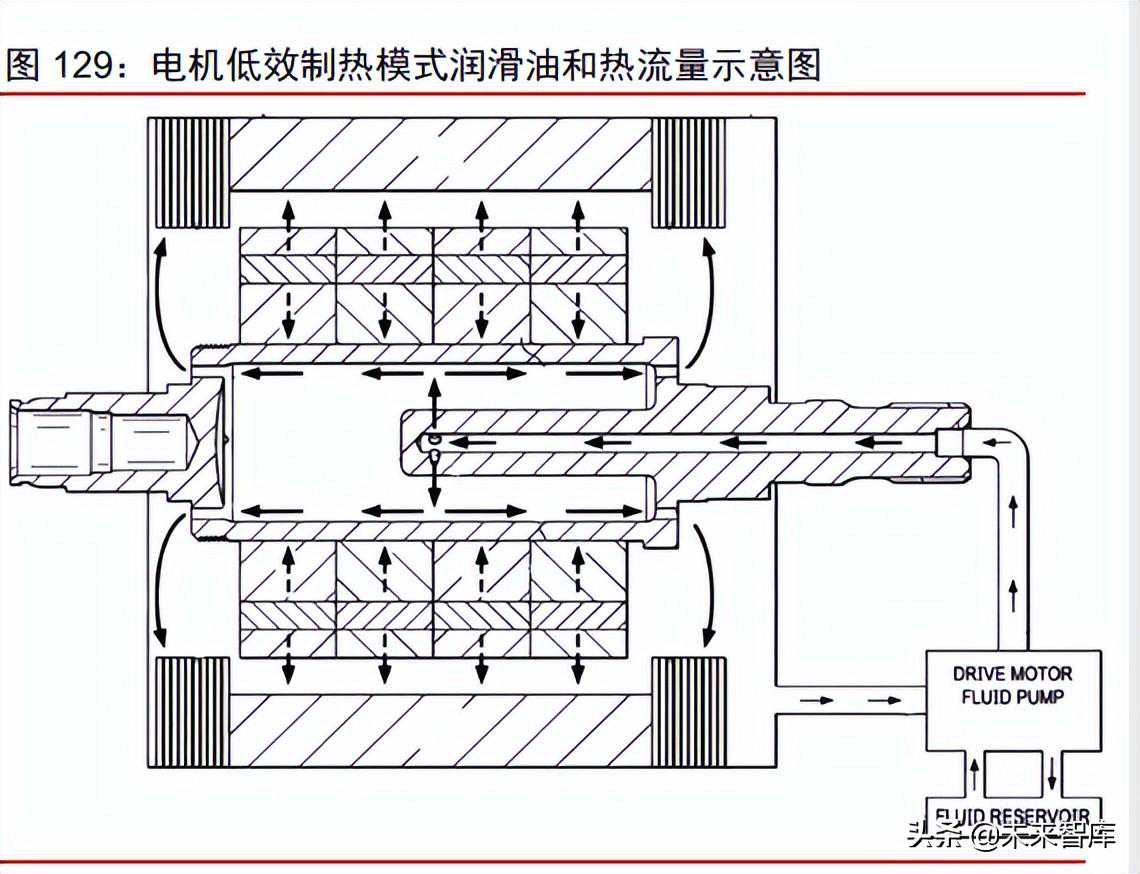

4）四代系统八通阀结构创新，热管理整车集成化。第四代热管理系统使用八通阀集成冷却和制热回路，实现整车热管理集成化。ModelY的热管理系统中使用了一个八通阀（Octovalve），引入热泵空调系统、空调系统和鼓风机电机的低效制热模式，将整车热管理集成化，并通过车载计算机精确的控制各元器件的运转情况。冷却环节，沿用三代冷却剂回路方案。通过冷却液循环系统，冷却液在各系统之间流动。在制热环节，采用热泵空调系统通过热交换器和管路连接，与电池回路和电机回路进行耦合，实现整个热管理系统的热量交互。

技术持续创新，特斯拉热管理系统集成逐渐深化。综合来看，特斯拉热管理通过四通阀、集成式储液罐、热泵系统和八通阀等技术创新，实现结构集成，提升了系统的能量利用效率。以加热方式为例，特斯拉从仅利用电池电能产热（PTC），到利用电池产热+利用电机电控余热，再到电池产热+车内各可产热的部件+环境产热，通过整车热源集成及技术升级完善热能利用。

同行比较：高集成热管理为行业共识，传统车厂和新势力逐步追赶

1）大众：搭载二氧化碳热泵，集成度有待提升。搭载二氧化碳热泵和水路热力阀，实现电池电机部分集成。大众汽车在ID系列车型上搭载了二氧化碳热泵空调，其结构设计延用了普通热泵的结构，其架构主要采用直冷直热架构，制冷蒸发器与热泵冷凝器直接进入乘员舱，并采用电磁阀和双向电子膨胀阀的组合方式对制冷剂回路进行控制，配合舱内PTC实乘员舱温度条件。制冷剂回路使用CO2冷媒水路循环使用三通阀、水路热力阀连接电池和电机，利用电机余热加热电池，降低电池制热下水路高压PTC需求，但制冷剂回路与冷却水路之间的交互较少，相对独立，未采用热泵加热电池的模式。

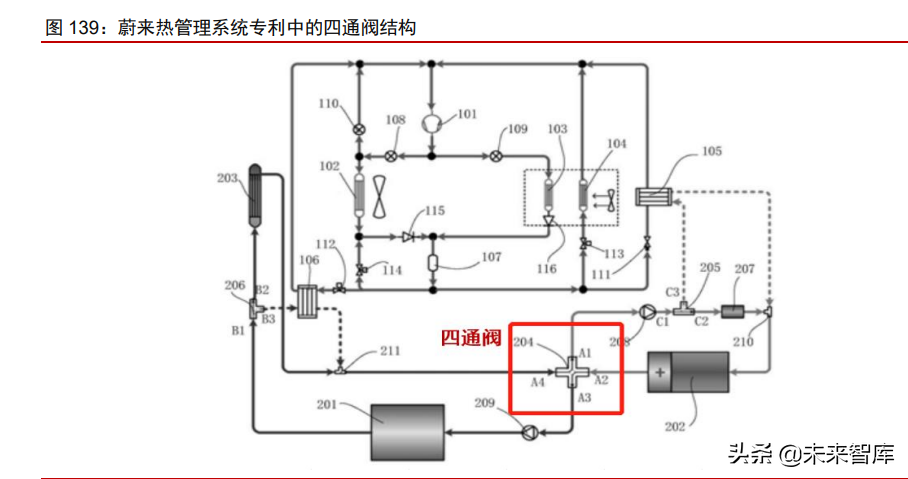

2）蔚来：热泵系统逐渐覆盖，整车热管理向集成发展。2022款全新ES8采用热泵系统。蔚来ES6采用智能热泵系统。在制热模式下，系统从低温环境中吸取热量，并通过回路输送乘客舱，以达到高效制热效果。2022年4月19日，蔚来汽车宣布2022款全新蔚来ES8正式开启交付，全新蔚来ES8不再使用PTC热敏电阻的空调加热方式，使用了跟蔚来ES6一样的热泵制热方式。

3）小鹏：储液罐一体化及四通阀实现整车热循环，热管理集成继续发展。小鹏P7储液罐一体化设计，四通阀集成实现整车热循环。小鹏P7为小鹏汽车的第2款纯电车型，整车热管理系统采用一体化储液罐设计和单PTC加热方案，利用一个四通阀实现整车系统级的热循环。在储液罐设计上，小鹏P7采用电机、电池、乘客舱三者的膨胀罐一体化设计，变为膨胀罐总成，减少零部件数量。同时利用四通阀，将电机冷却水路与电池温控水路串接，使用电机余热加热电池，降低系统能量损失。

研发朝向系统进一步集成与能量利用。小鹏在其专利中公开了一种热管理集成单元，包括流道板、泵组件、阀组件、水冷冷凝器、水水换热器和电池冷却器。阀组件连通动力电池的出口和电机水泵的进口，并且连通电池水泵的进口和电驱部件的出口，电池水泵和/或电机水泵将冷却液输送至电驱部件以吸收电驱部件的热量，被加热后的冷却液流经动力电池以对动力电池进行保温，实现低温工况下电驱部件热量对动力电池进行保温，对电驱部件的废热进行利用。

4）比亚迪：乘员舱加热取消PTC，热管理系统集成一体化不断完善。一体化热管理不断完善。目前，比亚迪e平台3.0在热管理上采取了类似特斯拉集成化的阀岛方案，对冷媒回路进行了大规模集成。采用集成的热泵技术，将驾驶舱制暖预热交给热泵电动空调系统以及来自“8合1”电驱电控系统的余热，取消对应PTC模组，动力电池低温需求则由热泵电空调（包含风暖PTC）支持，冷媒直接换热，一体化程度提高。

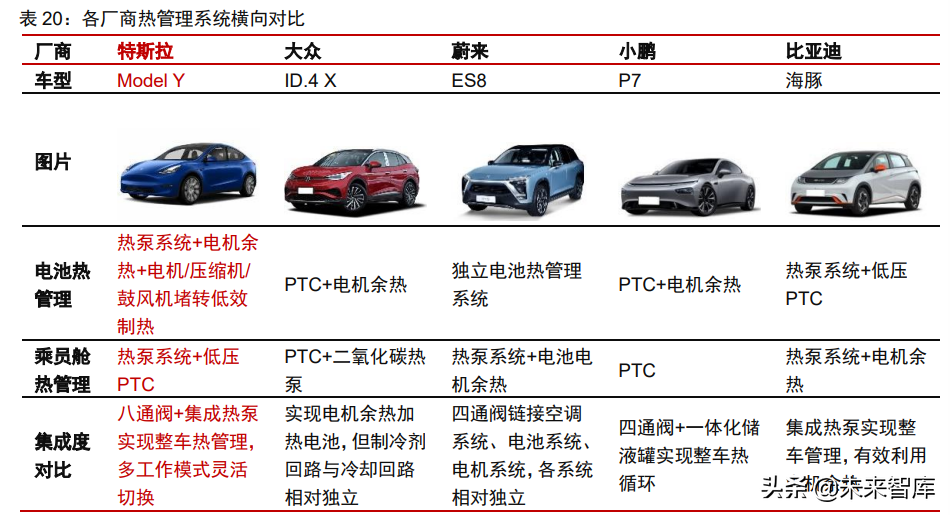

国内车厂竞相追赶，热管理集成为行业共识。从设计逻辑横向对比来看，国内各车厂都不同程度地向类似特斯拉所采用的集成式热管理系统迭代，采取四通阀、热泵系统等方式管理车内热源或冷却剂，通过整车或部分系统集成提高热管理效率。目前，国内各车厂热管理所处阶段类似于特斯拉第二或第三代热管理系统，呈现追赶特斯拉的特点。

电子膨胀阀：热管理精细化管控重要部件，技术壁垒较高

电子膨胀阀为电动车热管理精细化管控的重要部件。电子膨胀阀由控制器、执行器和传感器3部分构成。由于电子膨胀阀的感温部件为热电偶或热电阻，可以在低温下准确反映出温度的变化，提供更准确的流量调节，同时电子膨胀阀流量控制范围大、调节精细，弥补了毛细管和热力膨胀阀不能调节的缺点，更适合电动车电子化与热管理精细化的管控。

车用电子膨胀阀技术难点在于稳定性、精度要求高，同时阀件工艺存在门槛。1）稳定性要求高：车用电子膨胀阀需安装在高速行驶、震动等相对动态场景，要求运行稳定、耐震动、轻量化、宽温度范围适用、高可靠性和安全性，且空间紧凑，要求设计体积更小、安装方便和可靠。2）精度要求高：车用的热管理系统比目前家用或商用空调系统更为复杂，特别是在电池的热管理上对电子膨胀阀有更高的精度要求。3）工艺要求高：一般来说，一只阀件由几十个精密细小的零部件构成，需30余个工序制作，且在制造中需满足公差极限和测试要求，工艺要求高。受限于电子膨胀阀本身技术壁垒，全球电子膨胀阀市场呈现寡头垄断局面，2021年三花智控、不二工机和盾安环境电子膨胀阀份额合计约90%。

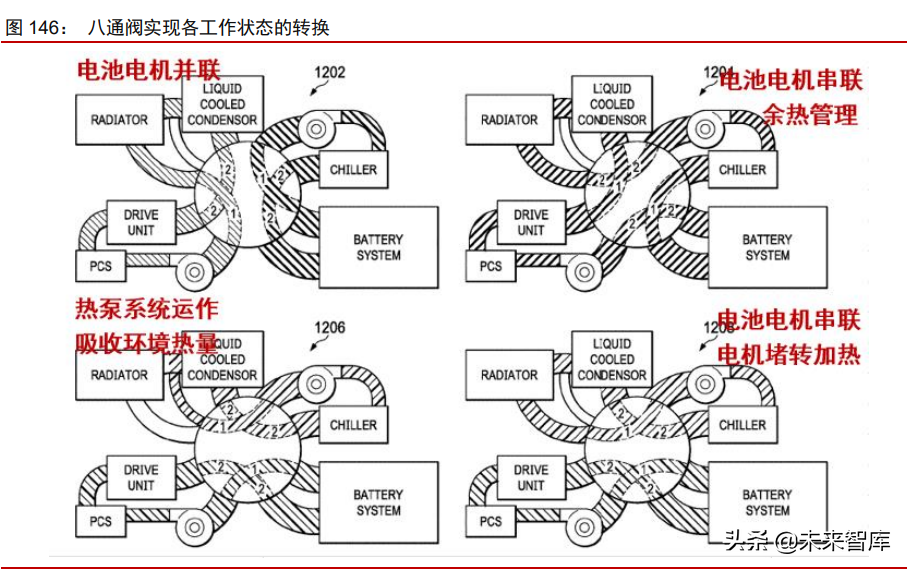

八通阀：热管理系统集成核心部件，回路转换提升效率

从Model3的拆车情况来看，传统零部件维度，Model3及特斯拉其他车型在车身材料及工艺、车灯、玻璃和底盘上有许多新技术应用。我们在零部件端进行了进一步的拆解分析，具体如下。

车身材料及工艺：轻量化协同一体压铸，节能、提效最优解

Model3采用钢铝混合车身，制造工艺以冲压焊接为主。经过对Model3的拆解，我们发现Model3车身制造工艺采用冲压焊接技术，车身材料为钢铝混合，具体分为：铝材、低碳钢、高强度钢、超高强度钢。铝材具有低密度特性，主要集中于Model3车身尾部及壳体，以平衡车体前后重量分布。车身其余部位根据设计强度要求，采用三种不同强度的钢铝合金，其中乘客舱骨架（车身纵梁、AB柱、车顶纵梁、底板梁）采用强度最大的超高强度钢，用以保护乘客安全。铝材的使用令汽车在轻量化方向上迈出重要一步。

轻量化满足节能及提高续航诉求，“以铝代钢”是最佳选择。全铝车身是特斯拉家族主流，目前ModelY、ModelS、ModelX均已采用。铝合金相较于钢铁密度更低，普通B级车钢制白车身重量通常在300-400kg，采用铝合金可使车身重量降低30%-40%。除减重外，车身选用铝合金还可大幅降低能耗，提供更大的动力输出，据世界铝业协会报告，NEDC工况下汽车自重每减少10%，能减少6%-8%的能耗。铝合金在新能源车轻量化的进程中优势明显，是车身材料的首选，但因其造价相对较高，目前全铝车身主要应用于中高档车型，低档车型及Model3等“以量取胜”车型只是部分采用铝材，随着铝合金加工工艺不断进步，其价格将逐渐降低，铝合金材料已成为车身轻量化发展的新趋势。

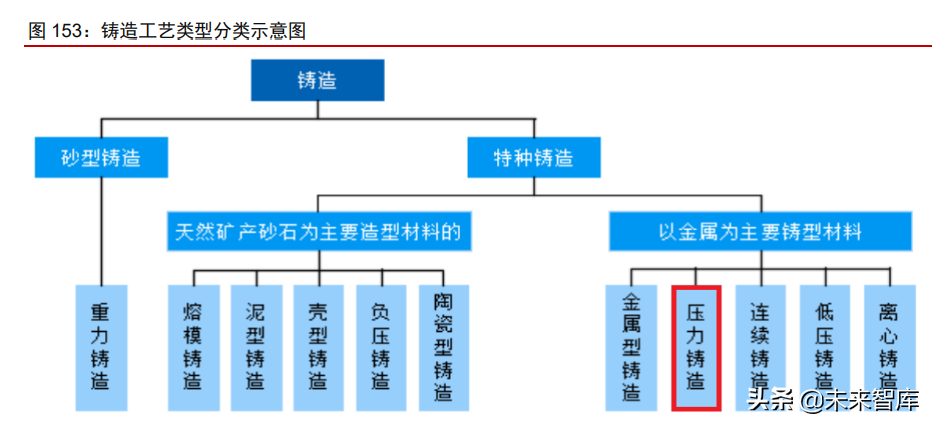

高压压铸是铝合金材料最高效的成型方法，特斯拉率先提出一体压铸。金属制品主要采用机床铣削、钣金成型焊接、铸造三种工艺生产。其中铸造主要生产内部结构复杂，难以用钣金成型或机床铣削不具有经济性的零件。压铸全称压力铸造，是一种将金属熔液压入钢制模具内施以高压并冷却成型的一种精密铸造法。压铸适合铸造结构复杂、薄壁、精度要求较高、熔点比钢低的金属零件（铝、锌、铜等）。特斯拉于2019年率先提出一体压铸技术制造工艺，即通过大吨位压铸机将单独、零散的零部件高度集成后一次成型压铸成大型结构件，目前主要应用于车身结构件中。2020年，一体铸造技术开始在ModelY上应用，2021年十月，ModelY一体压铸前舱落地柏林工厂，Cybertruck后地板亦将应用。

一体压铸降本增效明显，大势所趋。相较于传统的冲压焊接工艺，一体化压铸技术的主要优势在降本增效。冲压+焊接技术需要先冲压出零部件，再经焊装、涂装、总装后形成零件，一体压铸则是直接将零部件压铸成一个零件，效率明显提升。人工方面，压铸机替代了大部分焊装车间员工，相同产量下，一体压铸车间员工数量仅为传统车企焊装车间的10%左右，人工成本大幅下降的同时，人效显著提升。轻量化方面，采用一体压铸技术可使整车减重约10%，续航里程提升约14%。一体化压铸在降本增效及轻量化方面的优势明显，继特斯拉之后，蔚来、理想、小鹏等造车新势力及大众、奔驰等全球主流车企纷纷跟进，一体压铸大势所趋。

车灯：消费升级、智能化升级两大属性驱动技术迭代

Model3外饰搭配兼具科技感与美感，车灯选用矩阵式LED光源。Model3整车车长4694mm，宽度1850mm，轴距2875mm，典型的轿跑造型，前脸沿用特斯拉“家族式”的封闭格栅设计，车门采用隐藏式门把手式设计，饰条选用铝材，车灯应用全LED光源，灯体内部为矩阵式构架，科技感及美感十足。

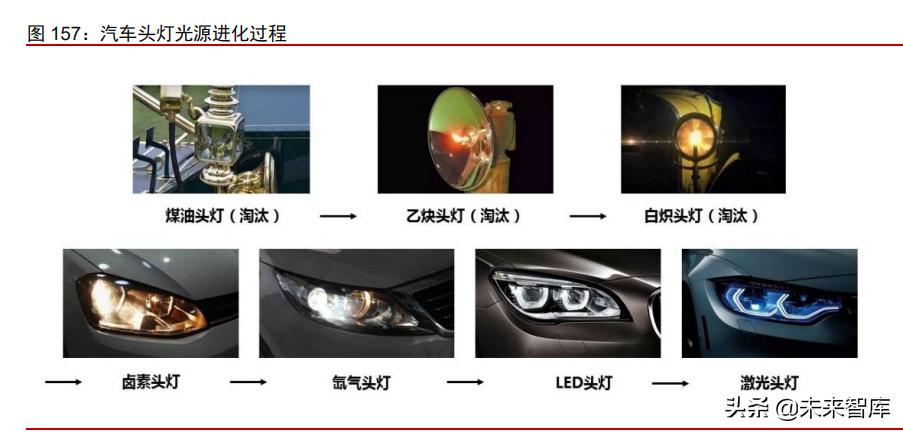

车灯既是功能件又是外观件，消费升级、智能化升级两大属性驱动技术迭代。车灯早期功能仅限于为行车提供照明，保障夜间行车的安全。近年来，需求端车主对智能和美观的诉求逐渐加大的同时，供给端也在不断挖掘车灯潜在的“噱头”，共同推动车灯技术的迭代和外观的进化，汽车车灯开始从静态被动的安全功能系统，变成了主动响应增进驾驶体验的智能配置，单车价值量不断提升。具体而言，一方面，光源端向更优质、节能、更小体积方向迭代；另一方面，智能车灯从LED到ADB再到DLP，功能从方便司机拓展到实现与其他车辆、行人的信息交互。目前，欧洲生产ModelY已确定采用DLP车灯。

智能化升级：从AFS到ADB再到DLP，智能化程度不断加深。汽车行驶过程中驾驶员需要应对的环境瞬息万变，静态的汽车车灯照明很难实时满足驾驶员的观察需求。在这一背景下，AFS（或AFLS，AdaptiveFront-lightingSystem）和ADB（AdaptiveDrivingBeam）等技术应运而生，近两年，DLP(DigitalLightingProcess，数字投影灯光)技术也开始应用在一些车型上。1）AFS前灯：能够根据汽车的加速、刹车和转向等工况调节大灯照射角度，确保照明范围能持续覆盖驾驶员需要观察的区域，减少盲区。前瞻产业研究院数据显示2019年我国AFS大灯渗透率为18%。2）ADB前灯：能够通过摄像头探测汽车前方的车辆和行人，并依据探测结果控制远光灯的分区照射，避免来车驾驶员和行人因被远光灯照射而产生炫目。前瞻产业研究院数据显示2019年我国ADB大灯的渗透率为1.8%。3）DLP前灯：工作原理和投影机基本一致，就是通过镜片反射数字微镜芯片DMD，投射数字编辑的信息到车前的地面，像素高达百万级。由于DLP车灯的关键零部件数字微型反射镜元件(DigitalMicromirrorDevice，简称DMD)、德州仪器的数字光处理控制器芯片(DLPC)、功率微控制器芯片(PMIC)，均由德州仪器独家垄断，成本相对较高。

汽车玻璃：Model3天幕引领行业趋势，渗透率有望持续提升

代传统天窗，特斯拉全景天幕引领行业趋势。2016年，特斯拉宣布旗下ModelS和Model3两大车型的最新款更换全景天幕玻璃。其中Model3采用了分段式的天幕玻璃，在车顶中部采用了加强横梁，对视野仍有一定的影响，而ModelS和ModelY更是取消了中间的横梁，采用了一体式的天幕玻璃。我们认为全玻璃车顶在造型设计上更加时尚和具有视觉冲击力，为车内提供更加广阔的视野，采光性能更好，乘坐体验提升显著。同时天幕玻璃省去电机、滑轨、齿轮等复杂结构后，制造成本更低。特斯拉所使用的天幕玻璃采用高强度的夹层玻璃保证安全，并通过镀膜技术阻挡近98%的紫外线和81%的热量进入车内。特斯拉的天幕设计受到了消费者的广泛好评，料将成为未来趋势。

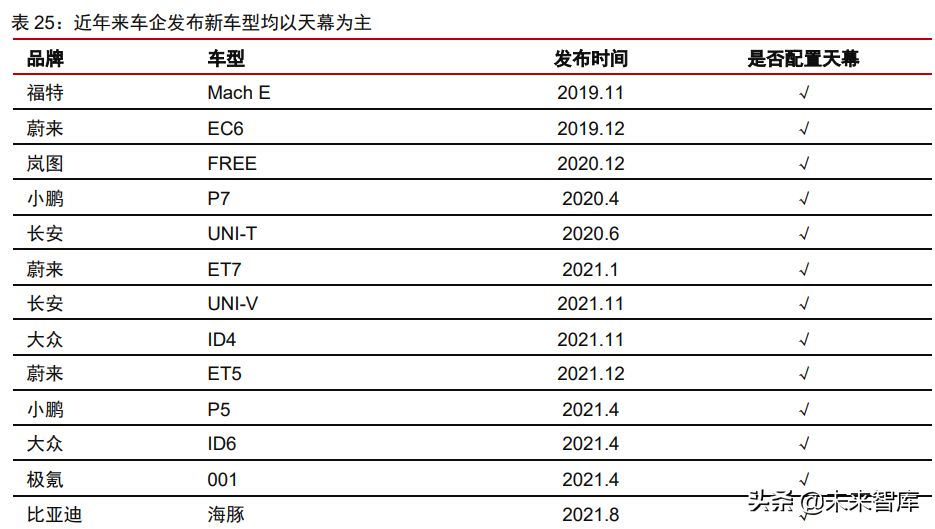

天幕工艺、性能要求提高，推动产业链价值重构。特斯拉的天幕设计逐渐开始被其他品牌跟进，蔚来、小鹏、理想和比亚迪等国内主机厂均在旗舰车型上开始搭载天幕。从汽车天窗的发展历程来看，从最早的无天窗设计，到小天窗和全景天窗，再到天幕，汽车玻璃的单车使用面积不断提升。天幕玻璃较多采用钢化玻璃，由于其面积比普通玻璃更大，工艺难度更高，单平米价格水平普遍更高。此外，天幕玻璃对隔热、隔音等方面都有更高要求，如采用夹层设计、具备防红外线功能、具备智能调光功能等，其单价也显著高于普通的钢化或夹层玻璃。对于传统汽车玻璃天窗而言，玻璃供应商是Tier2，天窗机械及密封部件贡献主要价值量，天窗系统整体单车价值量约为2000-4000元。而天幕玻璃单车价值量约为1500元，玻璃供应商升级为Tier-1，不仅满足了消费者需求，同时降低了主机厂的成本。因此，主机厂更有动力提升全玻璃车顶的配置率。因此，天幕玻璃将为汽车玻璃行业打开新的增长空间。

底盘：线控底盘是实现高级别自动驾驶的必由之路

Model3底盘逐步实现线控化。经过对Model3底盘结构的拆解，我们看到：悬架方面，特斯拉全车型均采用前轮双叉臂式独立悬架搭配后轮多连杆式独立悬架的配置，未配置空气悬架；制动系统方面，特斯拉车系使用最前沿技术，即线控制动系统Ibooster；转向系统方面，Model3仍沿用传统的电动助力转向。

线控底盘是实现自动驾驶SAEL3的“执行”基石。自动驾驶系统共分为感知、决策、控制和执行四个部分，其中底盘系统属于自动驾驶中的“执行”机构，是最终实现自动驾驶的核心功能模块。L3及L3以上更高级别自动驾驶的实现离不开底盘执行机构的快速响应和精确执行，以达到和上层的感知、决策和控制的高度协同。而底盘系统的升级也意味着其中驱动系统、制动系统和转向系统等功能模块的升级。所以，线控底盘作为更高级别自动驾驶的执行基石，是发展自动驾驶的具体抓手。

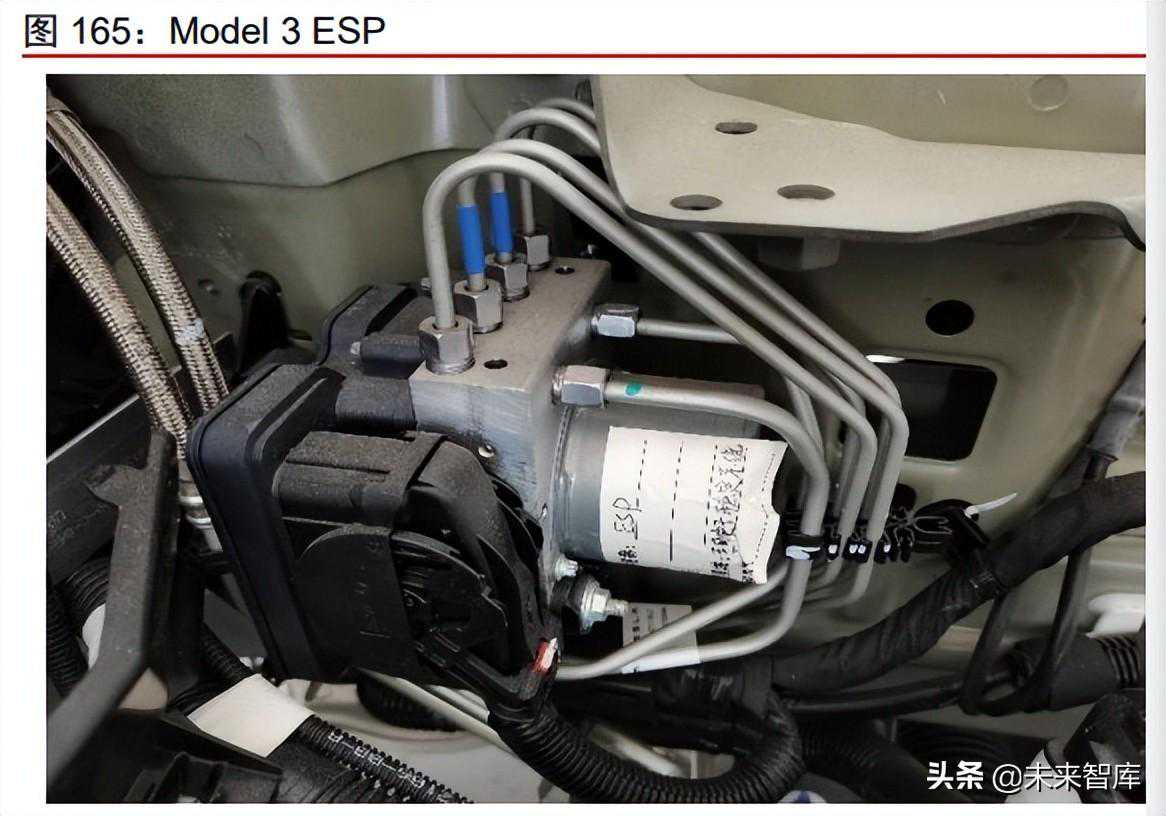

制动系统：线控制动是L3及以上高级别自动驾驶的必然选择。发展至今，汽车制动领域先后历经四个阶段：机械制动、发动机动力制动、脱离发动机的电力制动和数控制动，以及现阶段具备完备冗余机制的线控制动。相较于使用电子真空泵，第四代的线控制动能进行能量回收，在能耗降低的同时，效率提升。随着汽车行业智能化、自动化发展，线控制动是必然选择。

转向系统：线控转向是汽车转向系统未来趋势。汽车转向系统经历“机械-电子辅助线控”三段式发展，第三代线控转向系统（Steer-By-Wire，SBW）在电子助力转向系统（ElectricPowerSteering，EPS）的基础之上发展而来，将驾驶员的操纵输入转化为电信号，无需通过机械连接装置，转向时方向盘上的阻力矩也由电机模拟产生，可以自由地设计转向系统的角传递特性和力传递特性，完全实现由电线或者电信号实现指令传递从而操纵汽车。线控转向模式下，方向盘与转向机完全解耦，转向精准度提升，同时节约驾驶舱空间，是L4及以上自动驾驶的必选项。

悬架：空气悬架是核心趋势，配置价格区间明显下探。传统汽车的悬架一般由螺旋弹簧和减振器组成，被动地进行受力缓冲和反弹力消减。空气悬架是一种主动悬架，它可以控制车身底盘高度、车身倾斜度和减振阻尼系数等。与传统钢制汽车悬架系统相比较，空气悬架在提高车身稳定性及乘坐舒适性方面有显著优势，是汽车悬架的核心趋势。空气悬架系统此前多配置于BBA等高端豪华品牌，标配价格在70万元以上。随着国内自主主机厂不断推出高端品牌，同时希望给消费者带来“性价比”，空悬成为其增配的主要产品，国内自主品牌空悬配置价格区间明显下探。

（本文仅供参考，不代表我们的任何投资建议。如需使用相关信息，请参阅报告原文。）
