美貌与智慧并重--VIVO Xplay5拆解

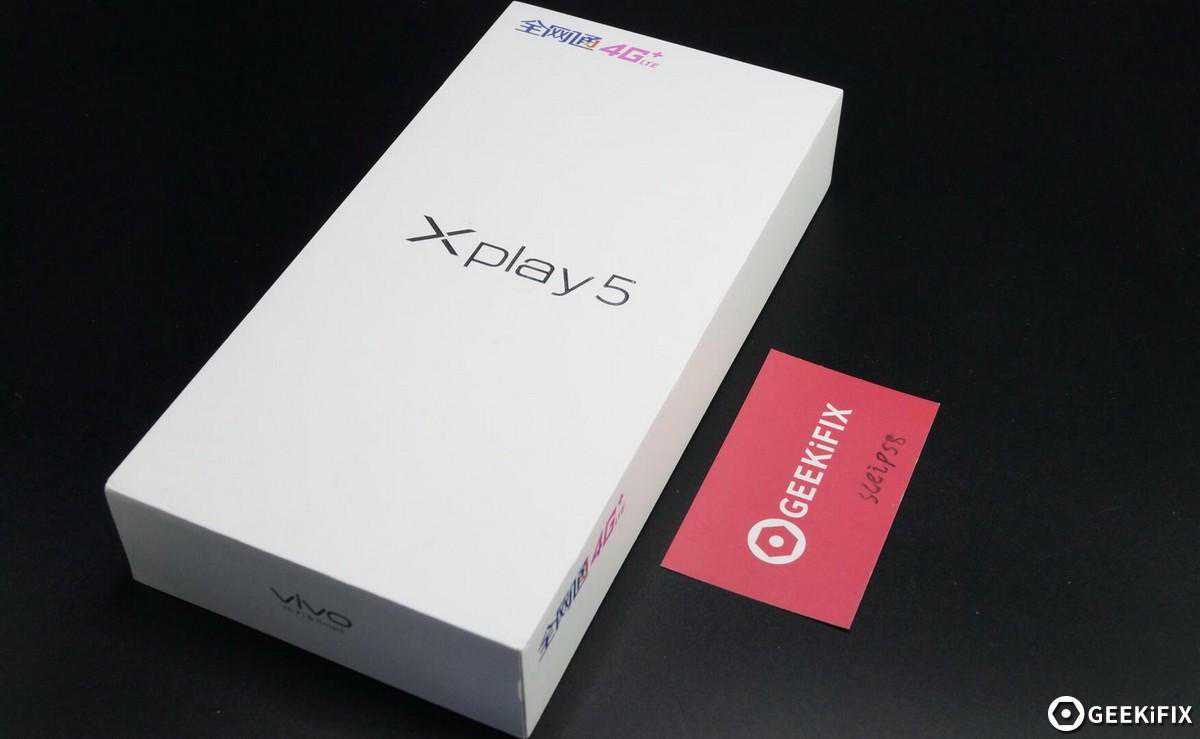

VIVOXplay5国内比较火的几款手机之一，手机外包装并没有太多的惊艳之处，或许VIVO想把更多的惊艳要留给手机本身吧！

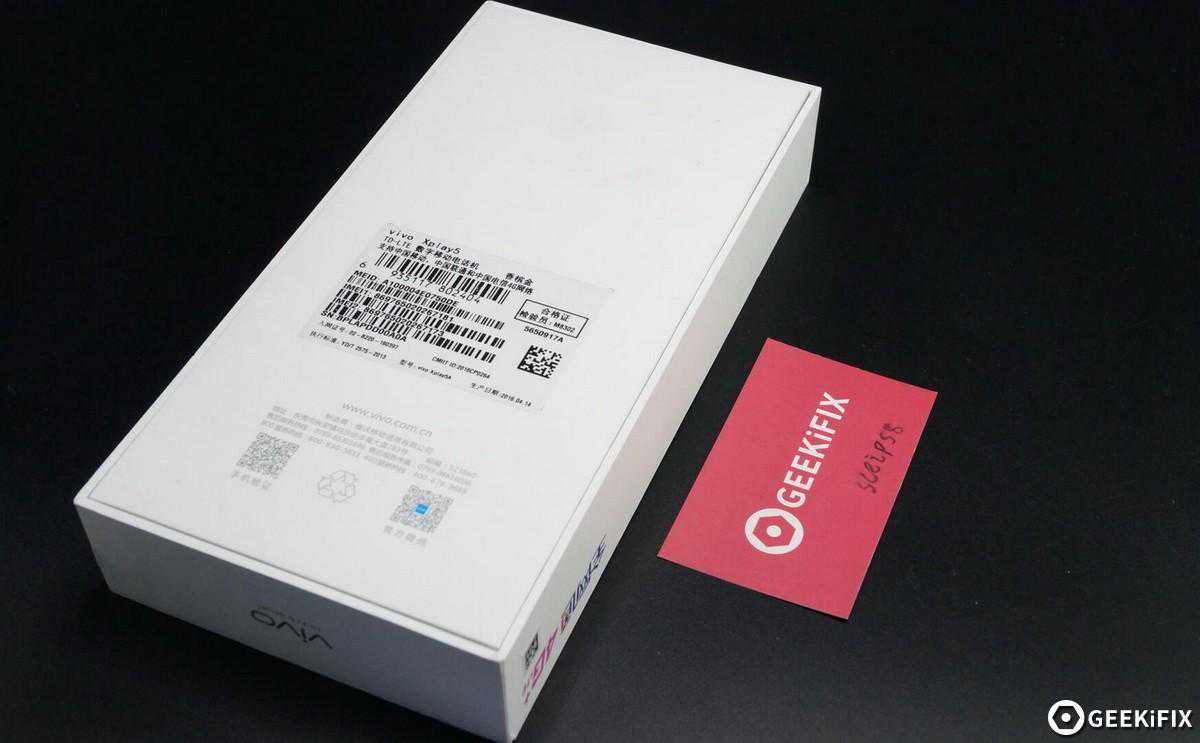

盒子背面各种信息。

vivo主打HiFi，在包装盒上自然也不能放过要宣传一下，我自己对比了一下VIVOXplay5与OPPOR9的手机扬声器播放效果，VIVOXplay5的确更胜一筹。

全网通4G+，没这个指标还好意思拿出来卖？

打开包装最上层是手机本体。曲面屏从特定角度去看确实耐看。

下层是说明书和一个手机保护壳。

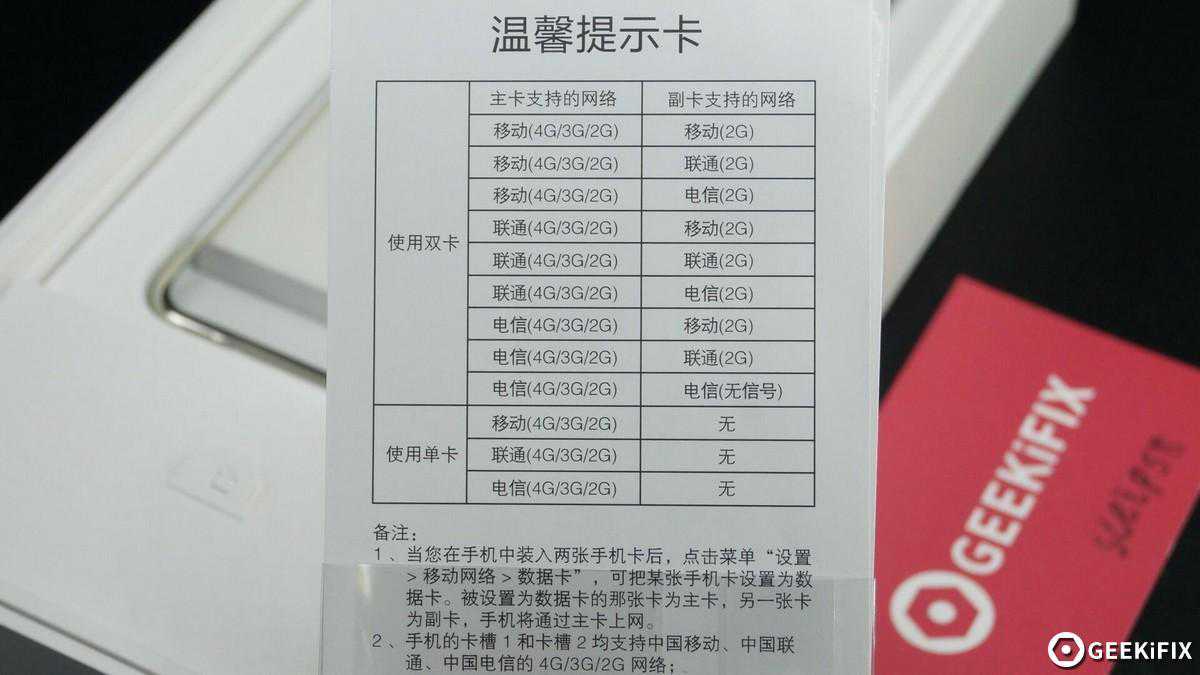

罗列了详细的双卡使用说明。

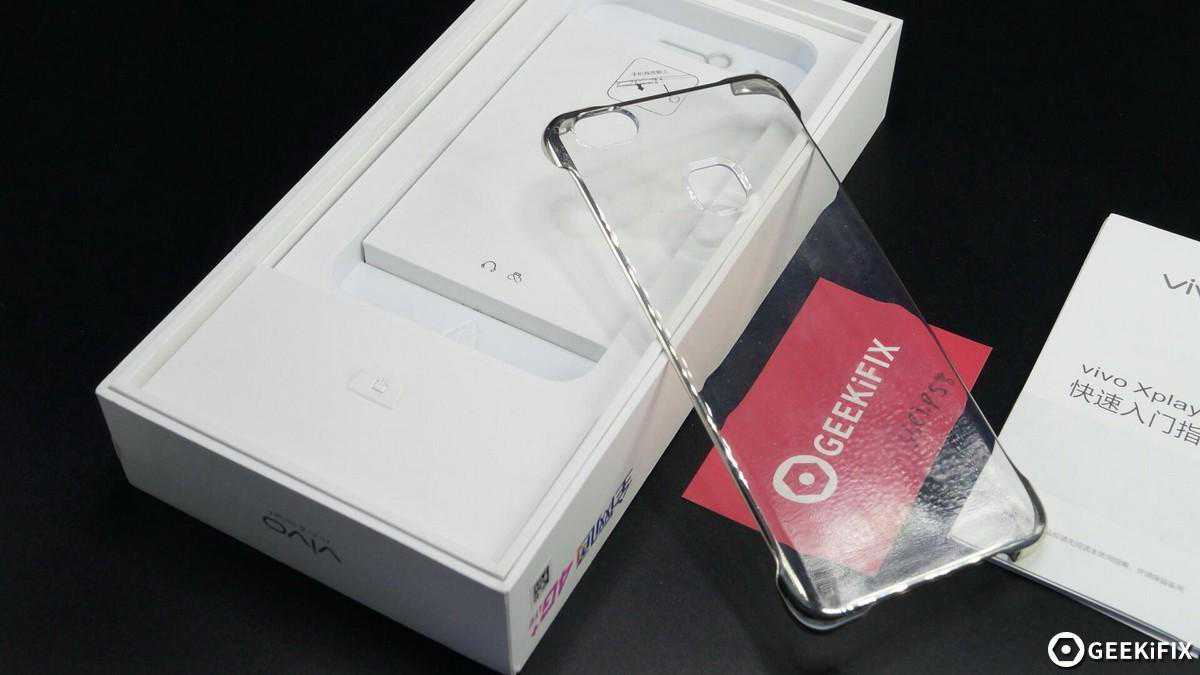

一个做工还不错的手机保护壳，有总比没有强。

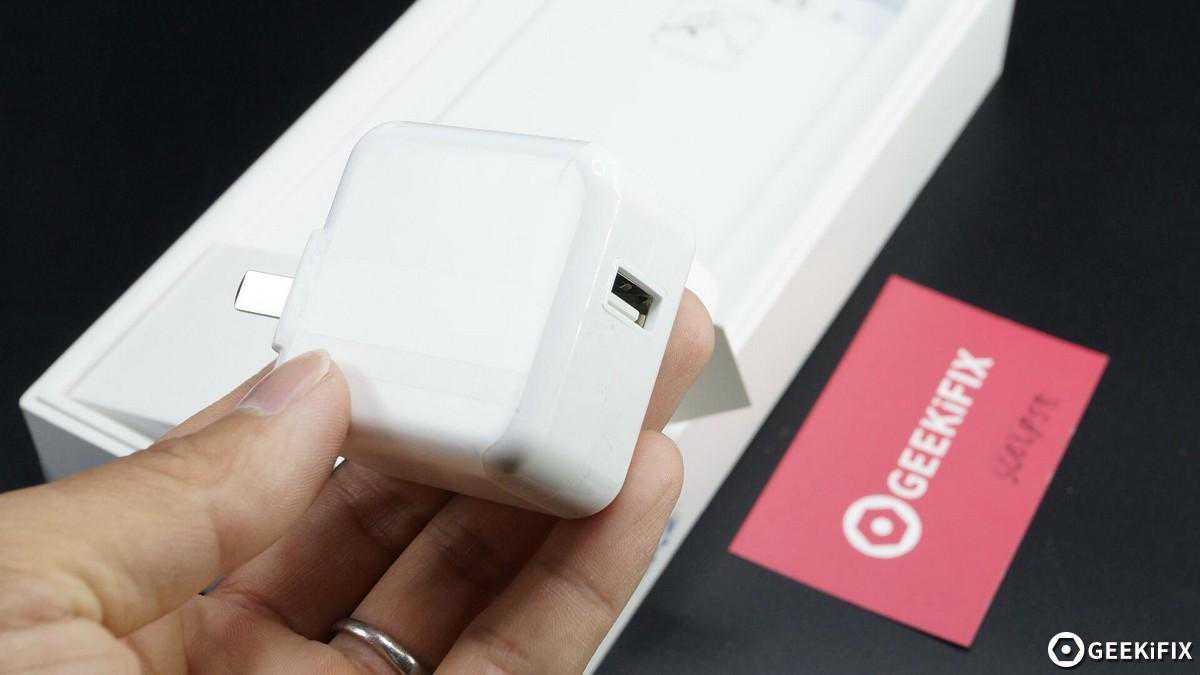

VIVOXplay5电源适配器，官方起名叫双引擎闪充，其实本质就是一款支持的电源。

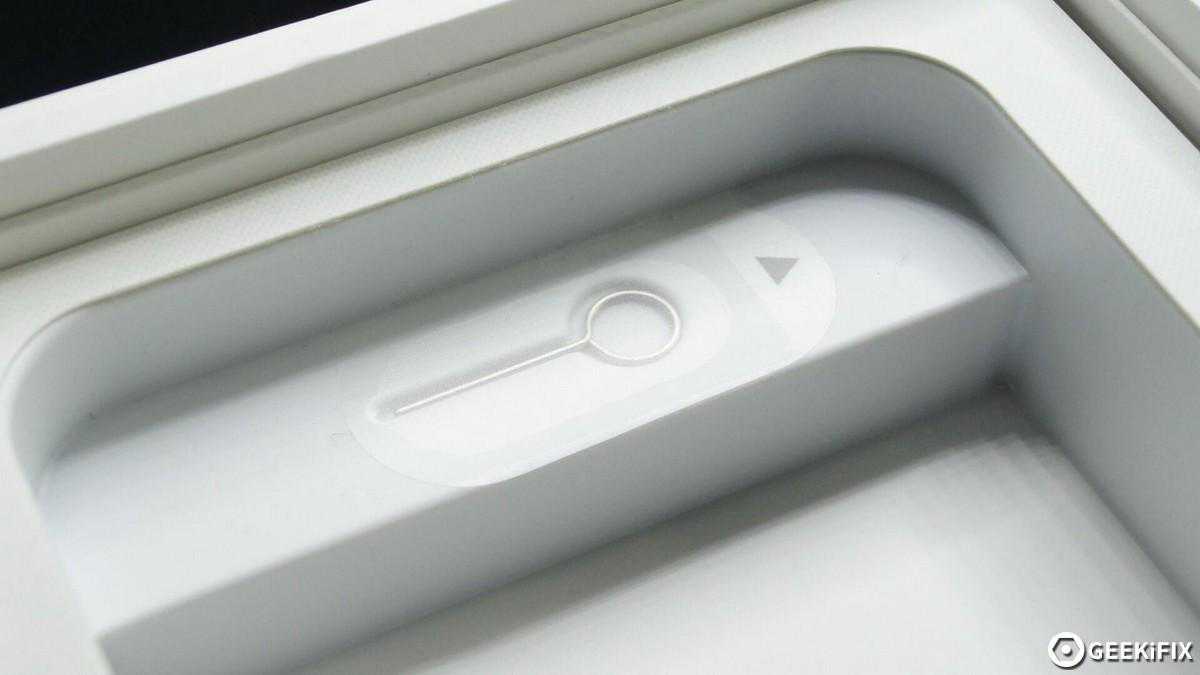

盒子最下层有数据线和耳机，取卡针还贴心的用半透明胶带固定防止运输途中掉落。

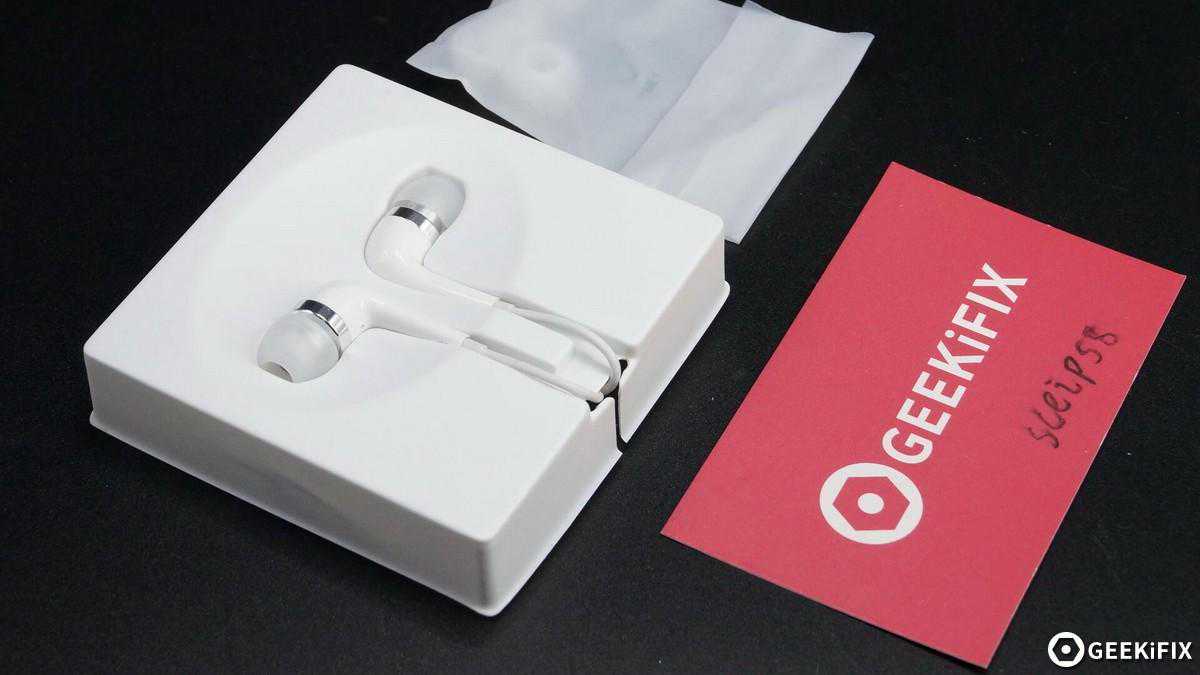

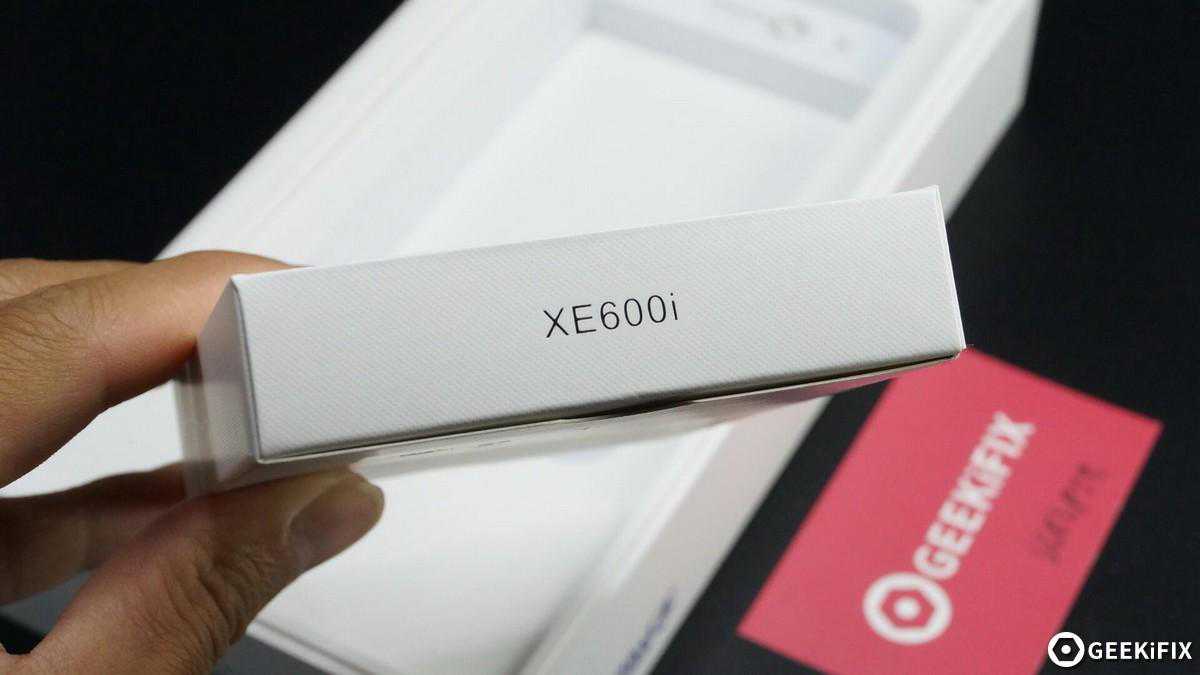

手机附带耳机的型号XE600i。

音频这东西主观性太强，我个人听这款耳机感受就是比较清淡，不属于我的菜。

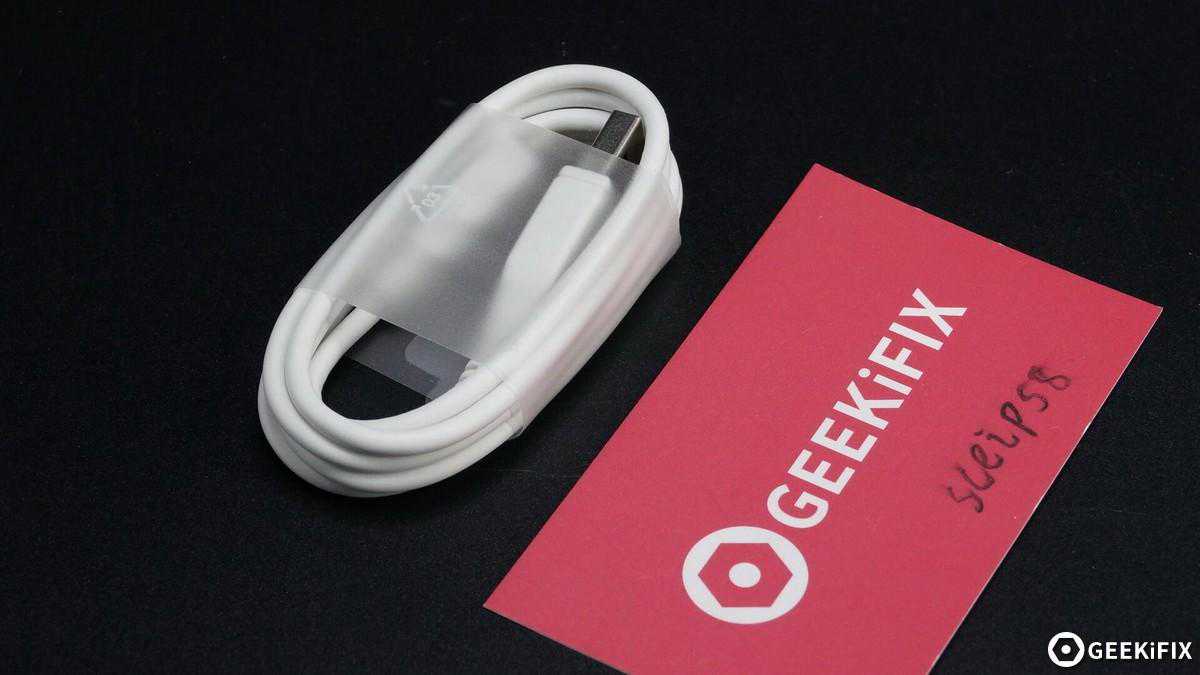

MicroUSB充电数据线一根。

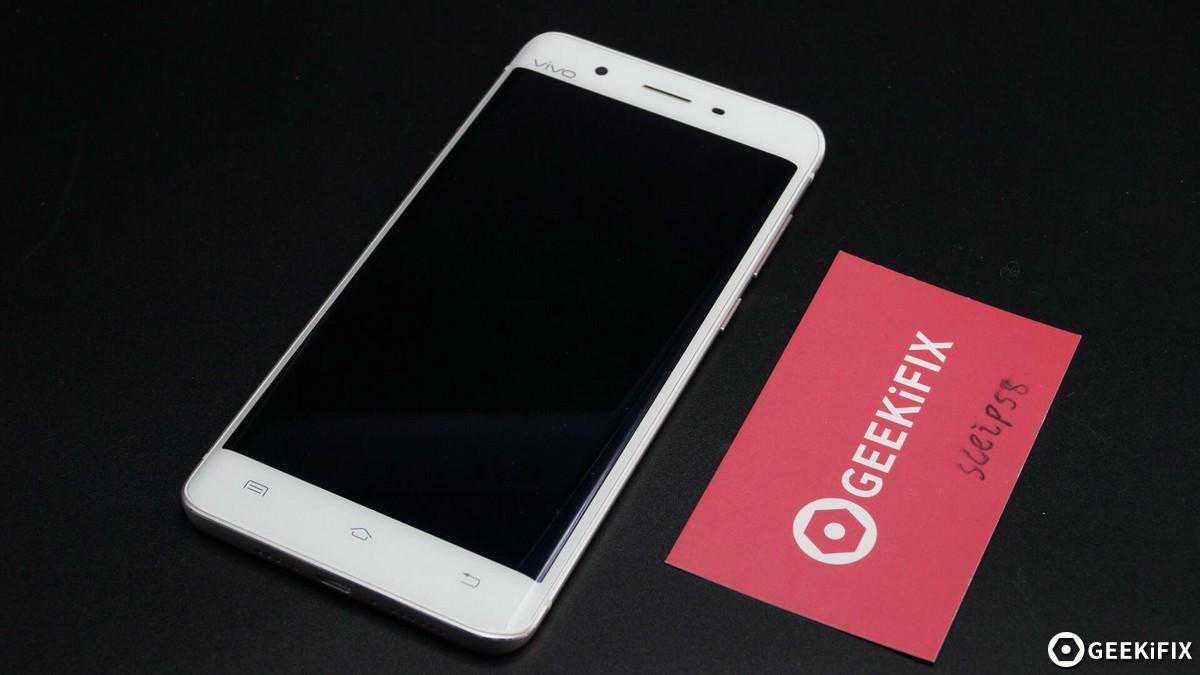

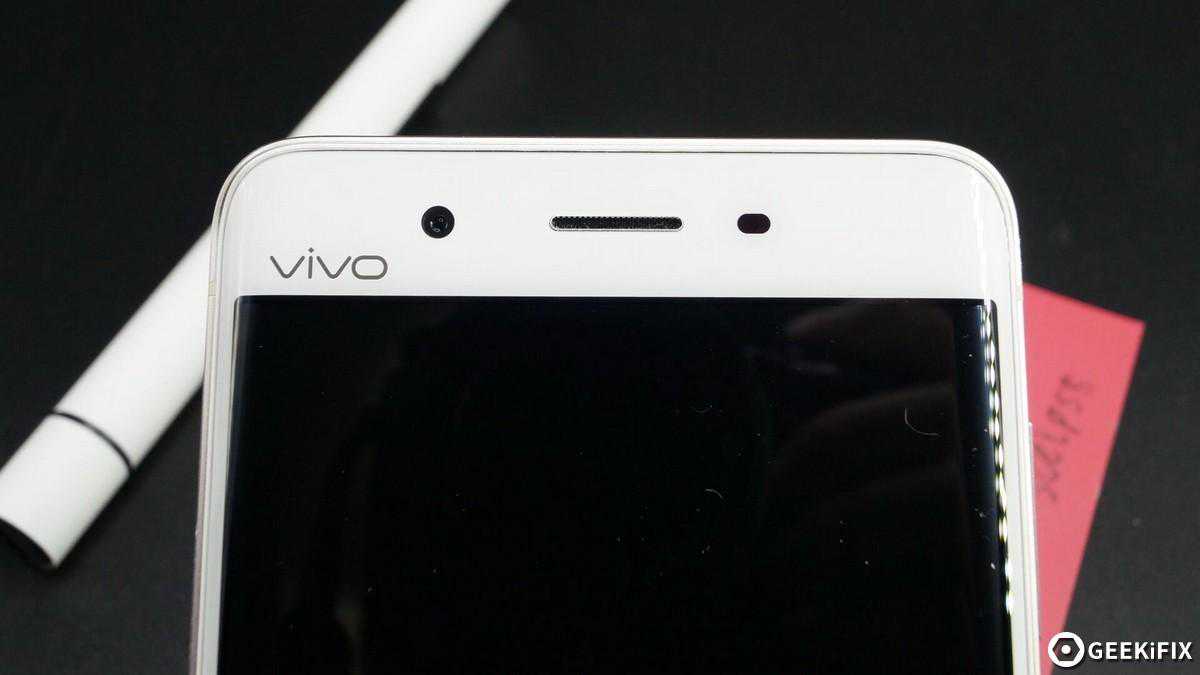

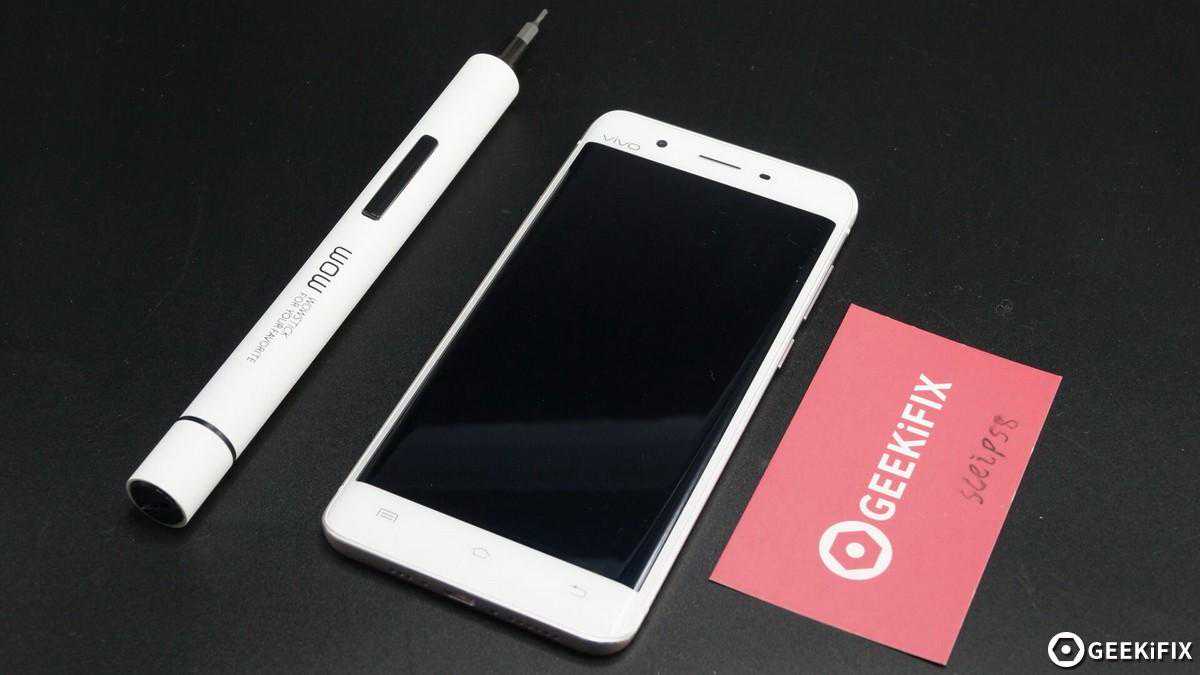

市面上双曲面屏幕的机型不多，乍一看好像星星星的机器呢。

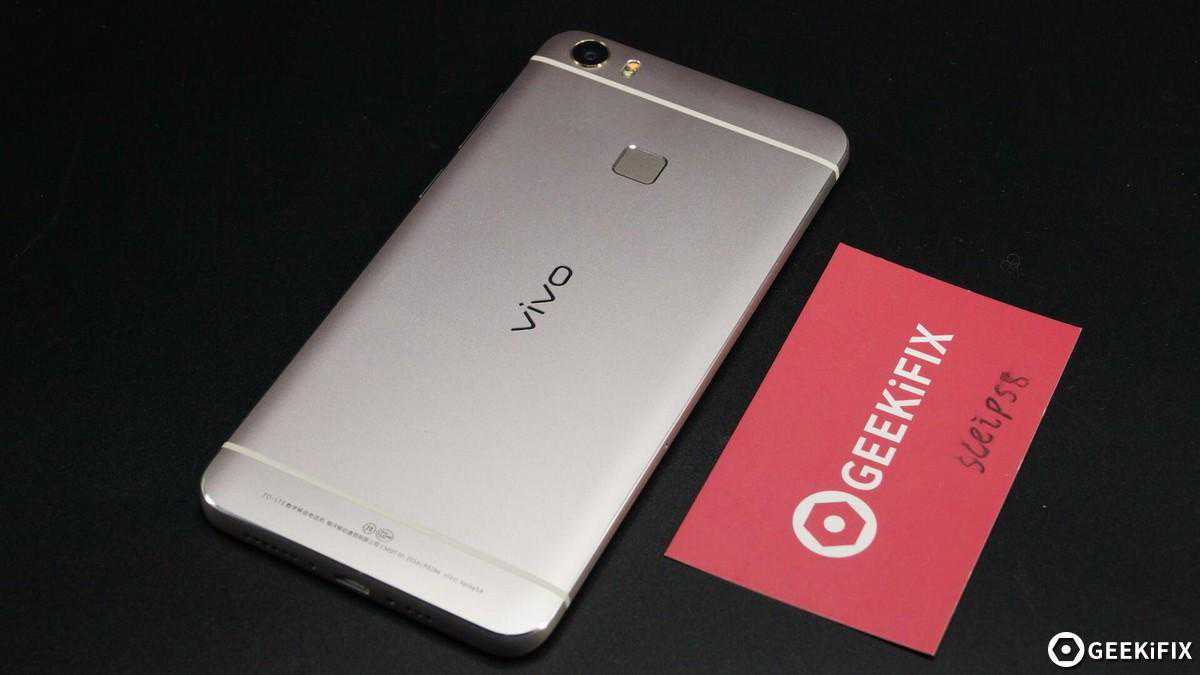

背面是常见的三段式结构，两条天线开口把一块完整的金属分成了三份，我个人觉得不太美观。

手机正面底部3个安卓实体触摸按键，这样的按键设计好处就是不占用屏幕有效面积。

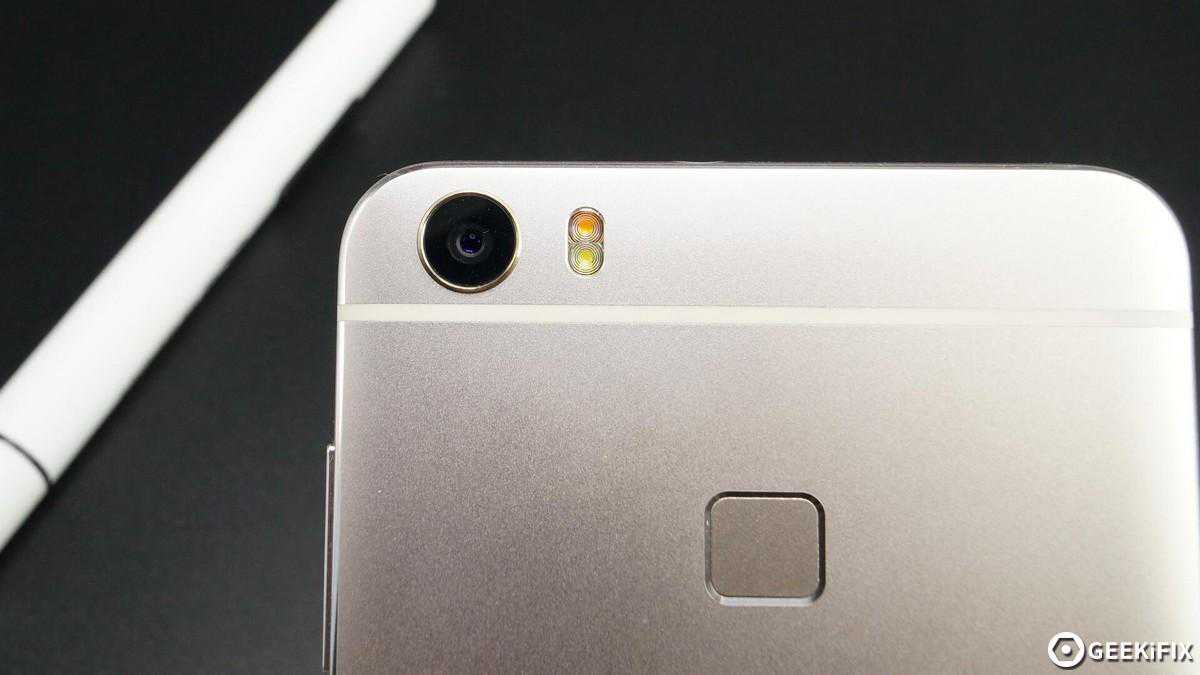

后置摄像头采用索尼1600万像素IMX298镜头模组f/2.0光圈。传感器尺寸为1/2.8英寸，单位像素尺寸1.12μm。配合双色温闪光灯。镜头下方是天线开孔。

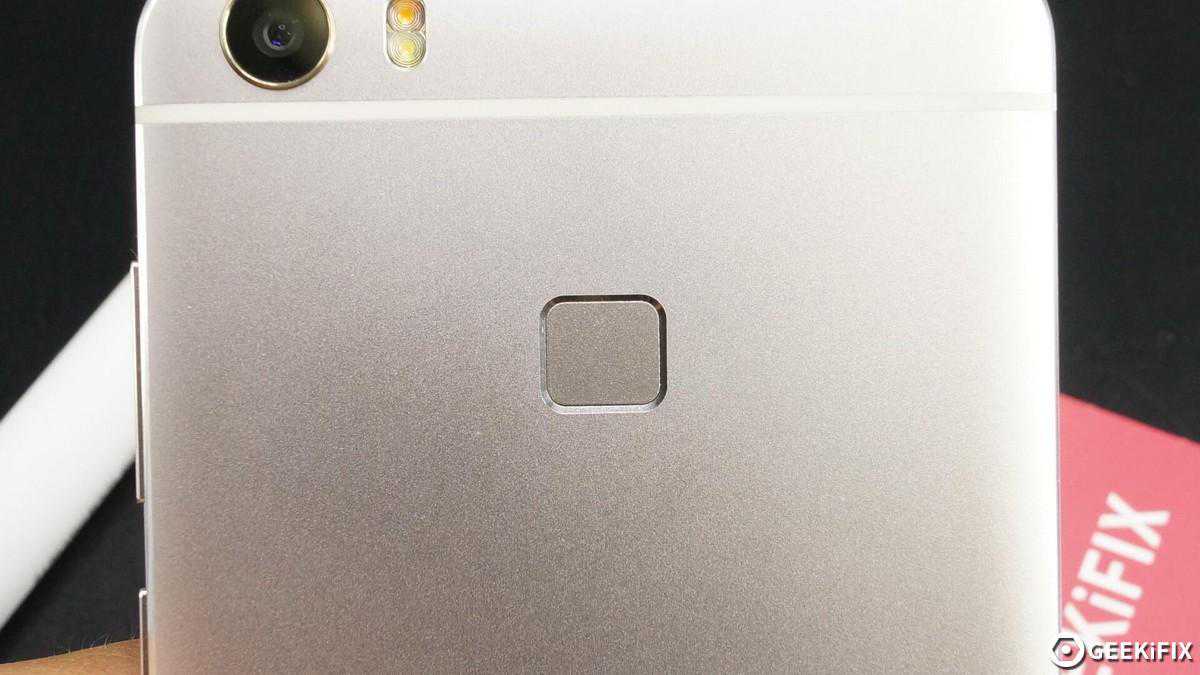

指纹识别键（非按压式）。

手机后盖下方天线开口与认证标识。

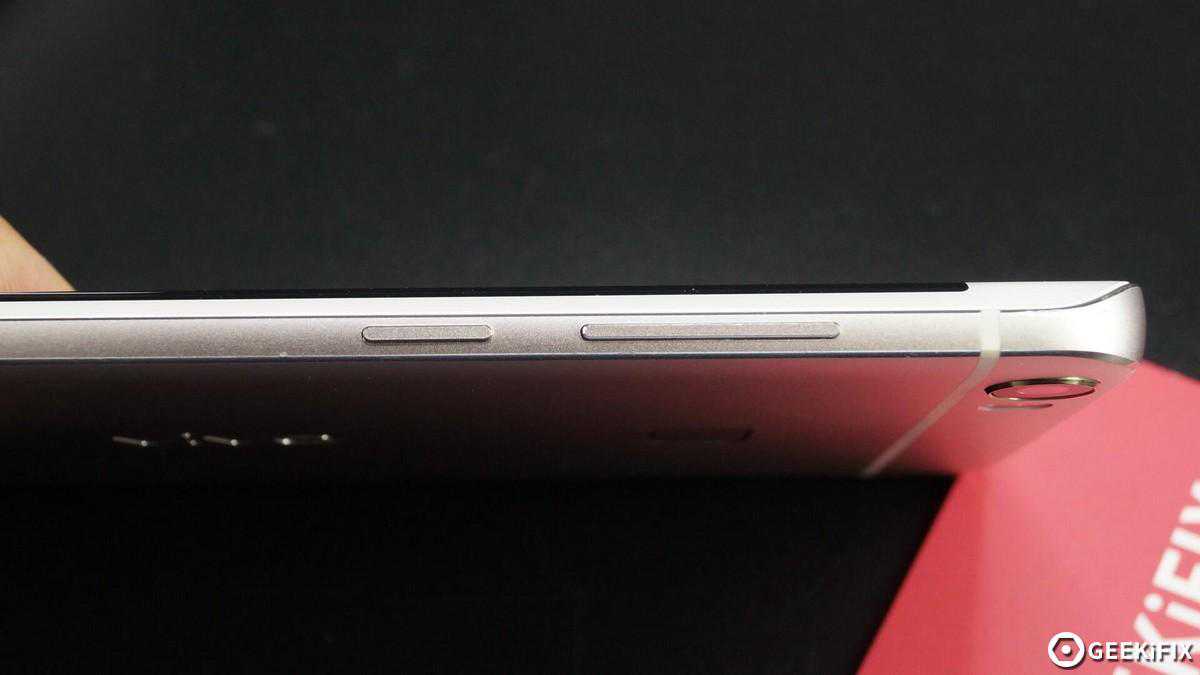

侧面电源键与音量调节键。

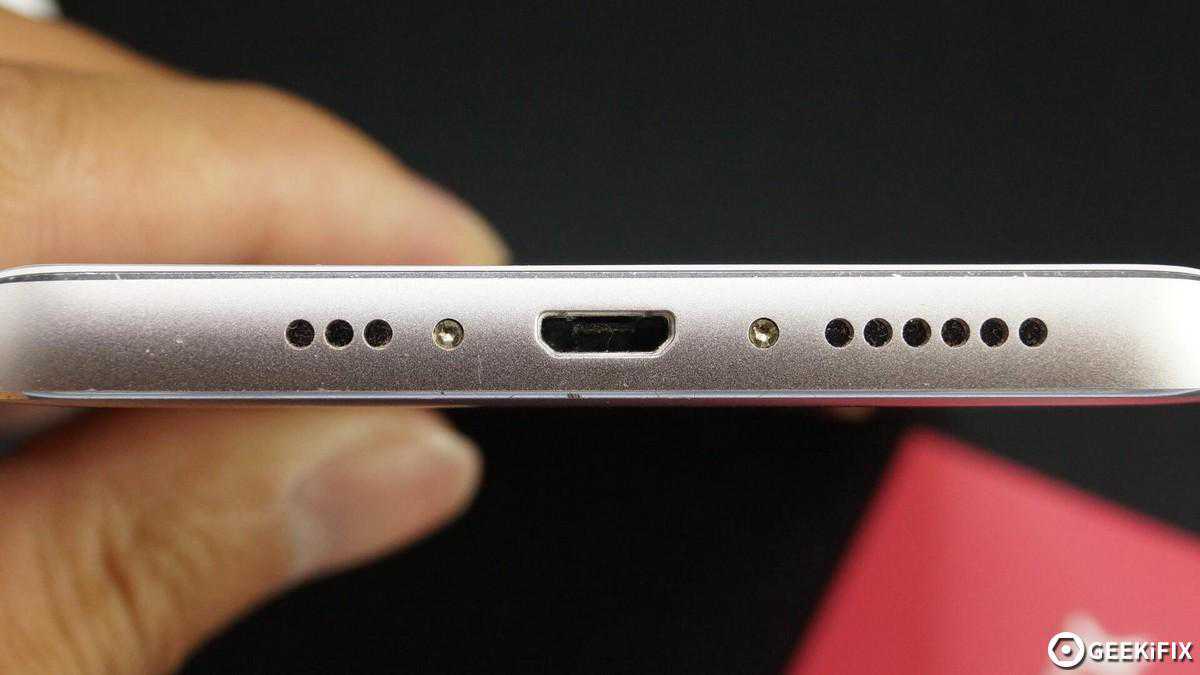

机身底部MicroUSB数据充电线插座与扬声器。虽然扬声器是两侧开孔但实为单声道。

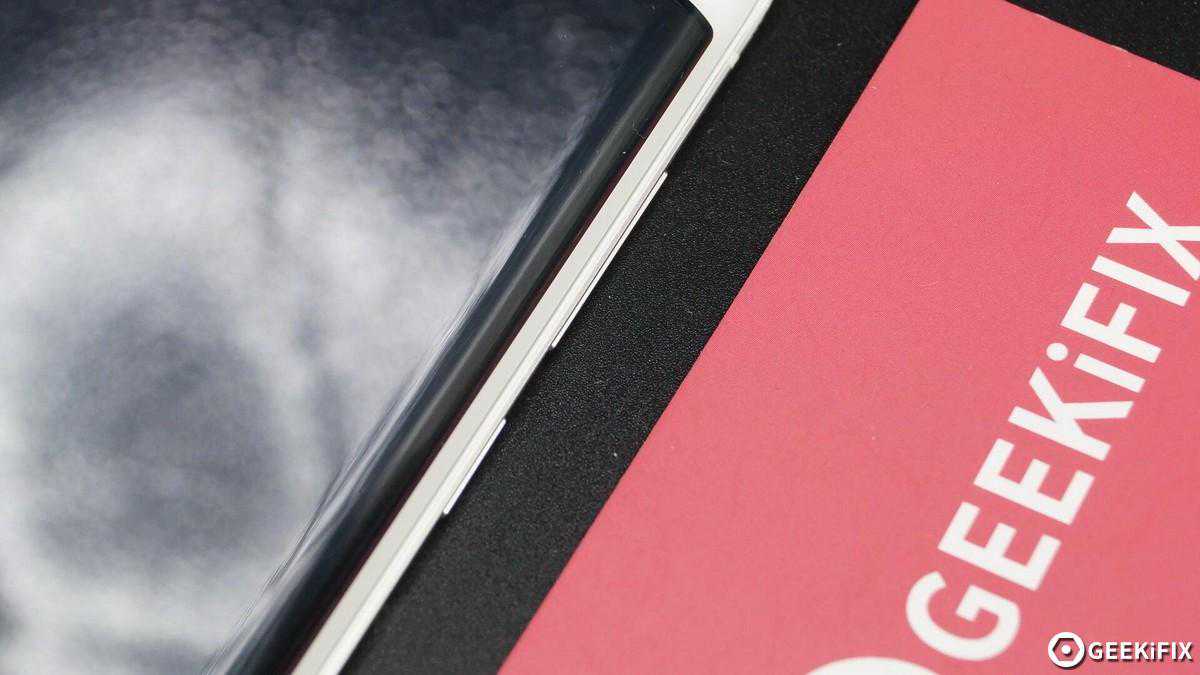

双曲面屏幕看上去总是那么美！无论是国产厂商还是国外大厂都没有效的在系统层面把曲面屏幕的这两条曲线利用起来。

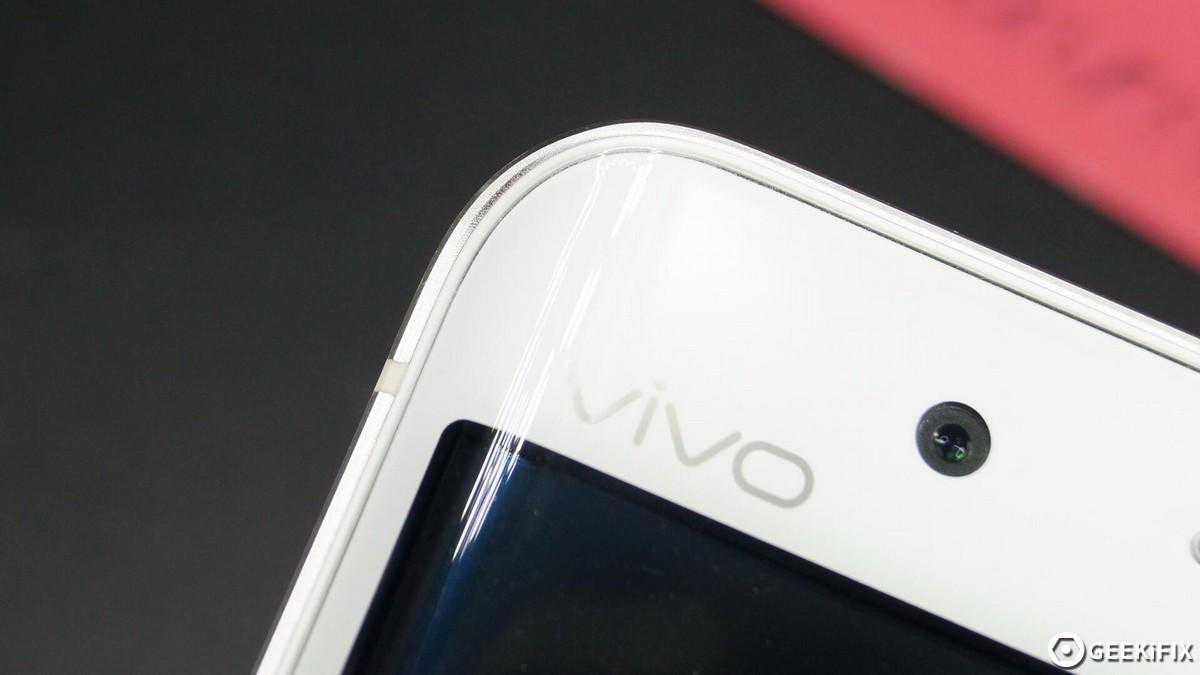

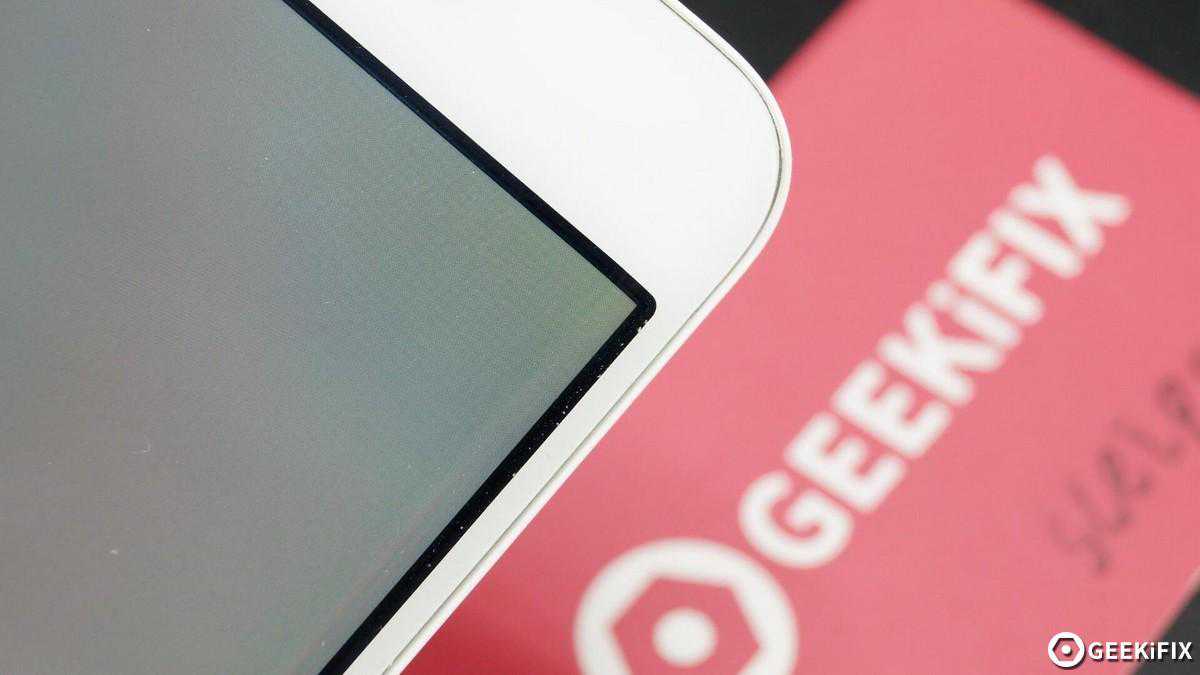

VIVOXplay5的这块曲面屏幕在浅色背景下暴露出十分不美观的大黑边！

金属一体成型的双卡卡托，具有防反插设计的同时卡托上还有文字提醒，足够贴心。

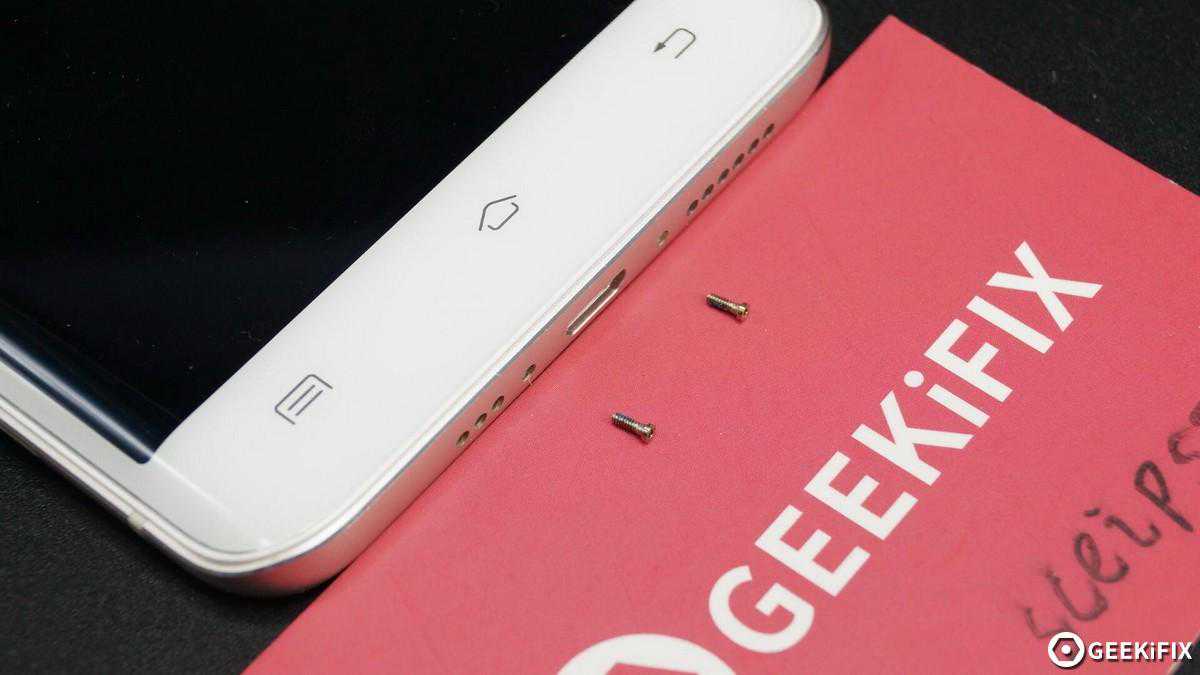

整机外壳只有底部两枚螺丝，去除开始拆机。

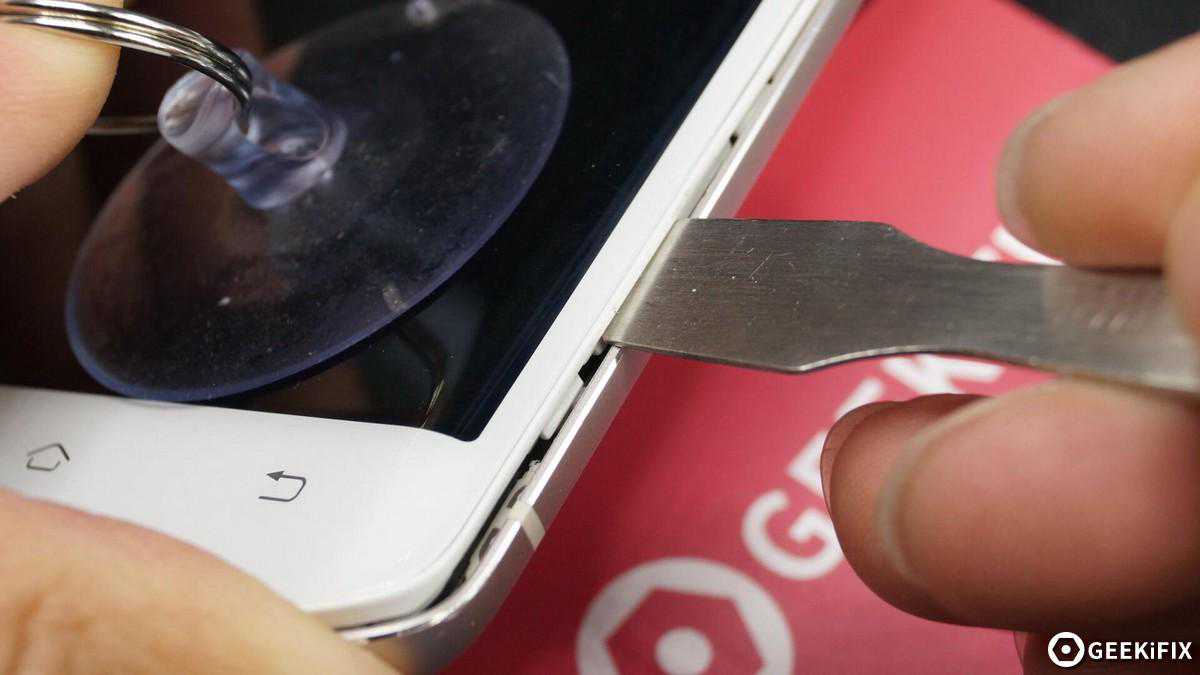

使用吸盘配合撬棒沿着屏幕与金属背壳中间的缓冲塑料框缝隙撬开机身。

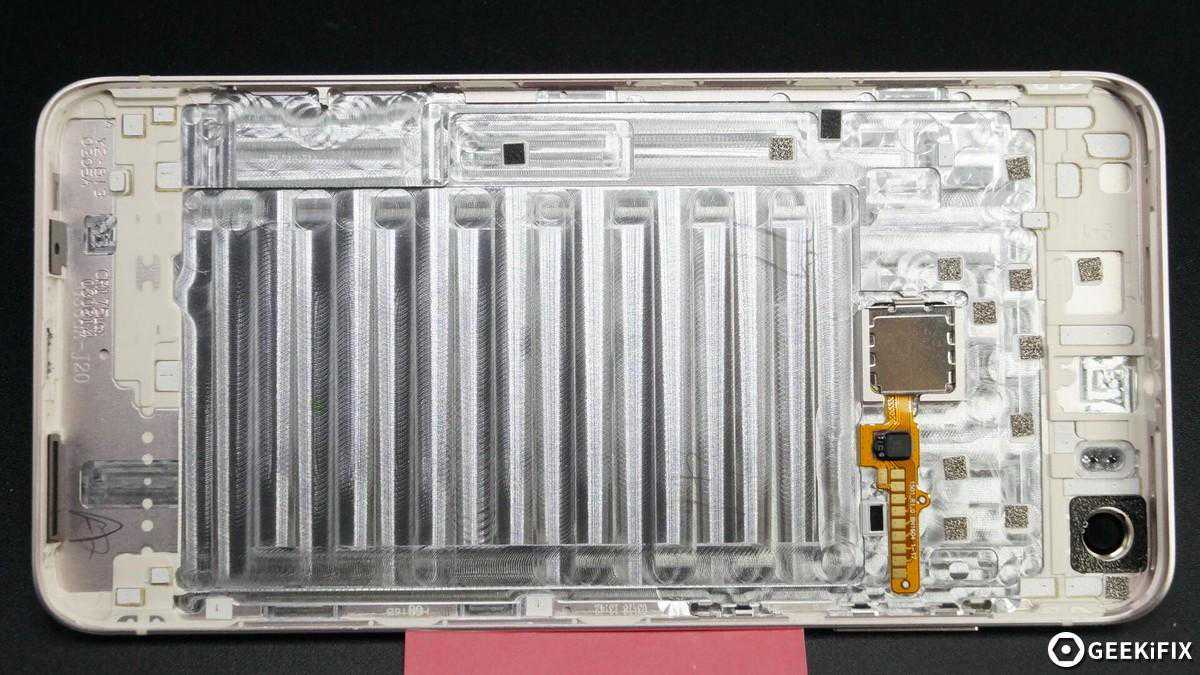

手机后盖采用CNC加工的金属与注塑工艺相结合的方式。

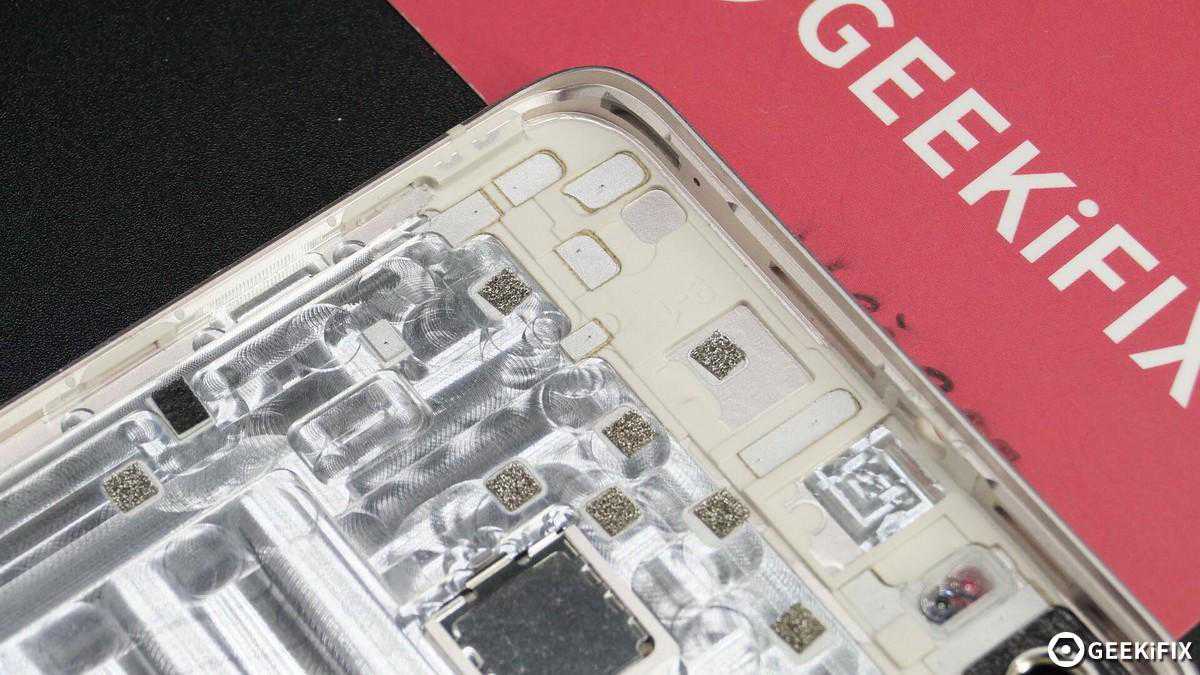

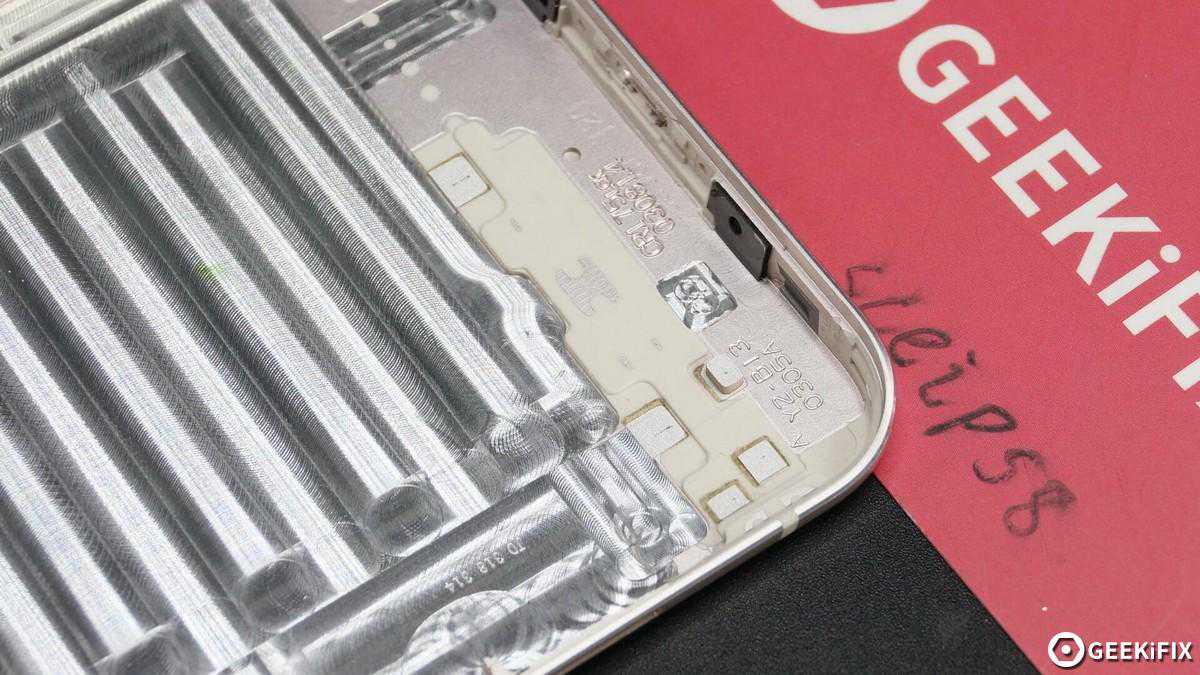

以上三张图可以清晰的看到CNC加工的痕迹，多个天线与触点分布在后盖的上下两端。

音量调节键与电源键与开关之间有缓冲胶垫，既能提升手感又能保护开关按键不会过度磨损。

扬声器开孔都有防尘网阻隔灰尘。

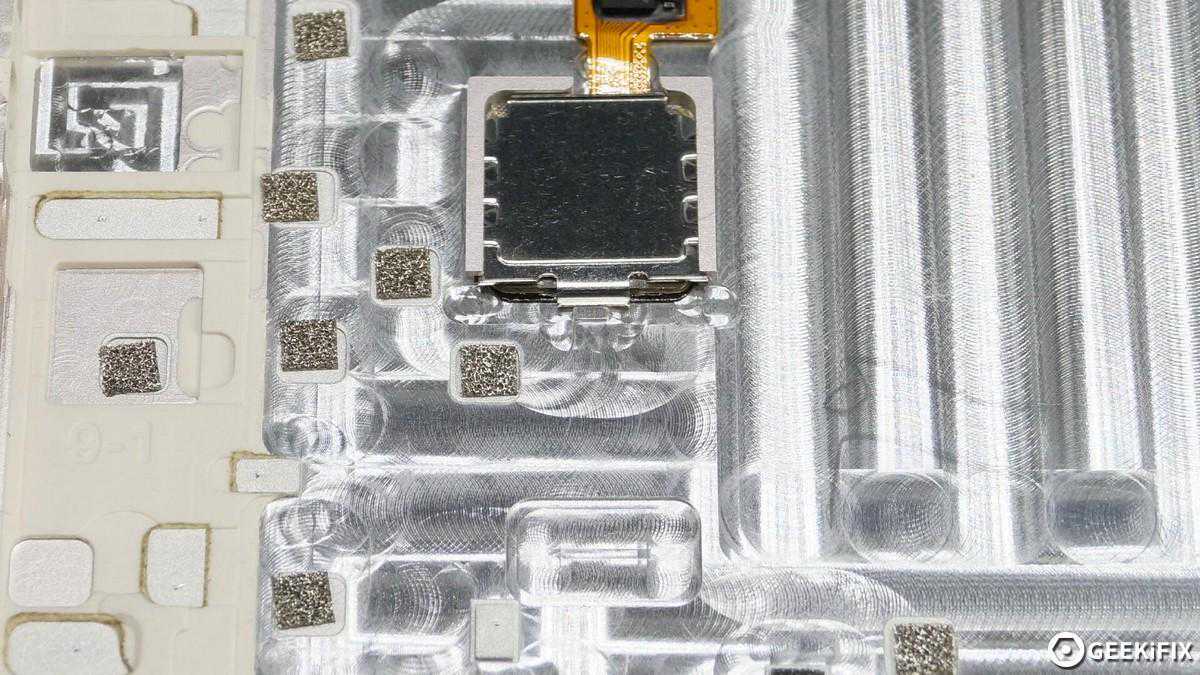

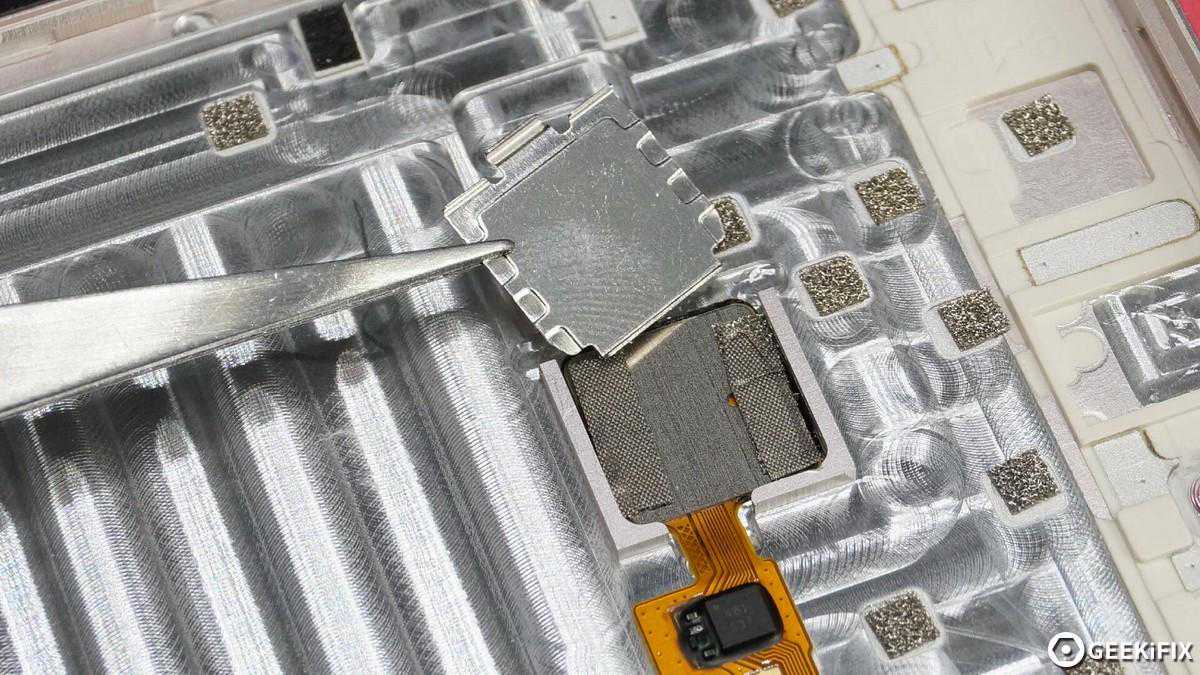

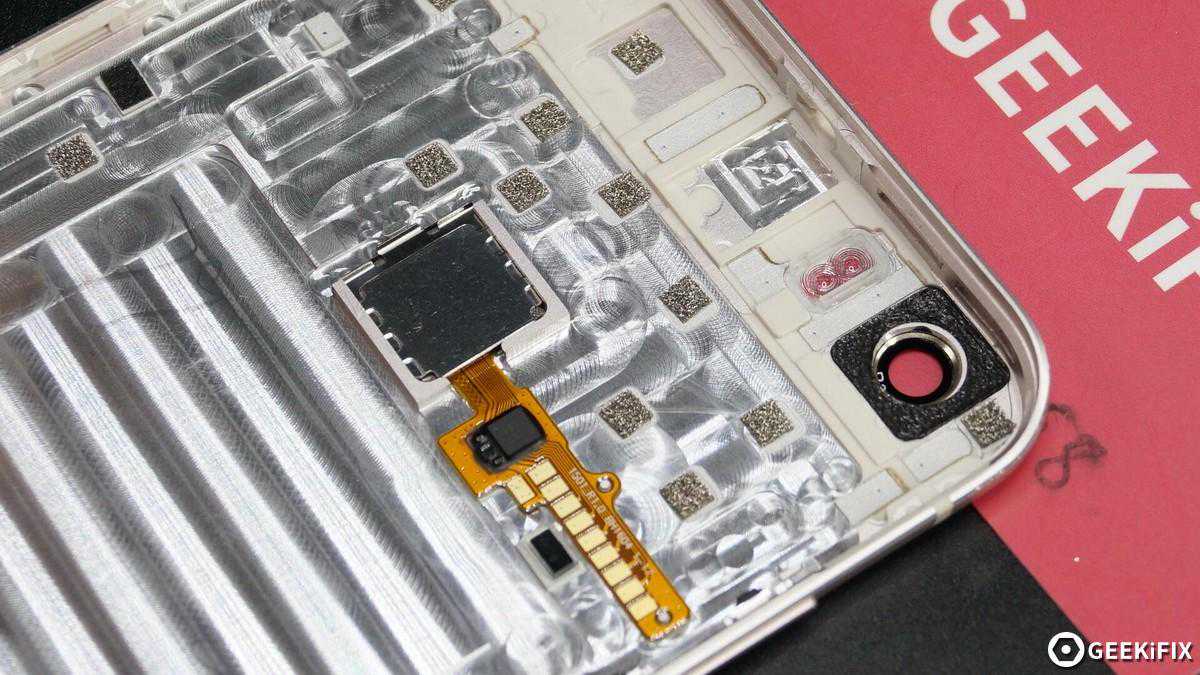

指纹模块固定在CNC加工的一体金属框内，并使用金属片加强固定。

移除固定金属片的指纹识别模块。

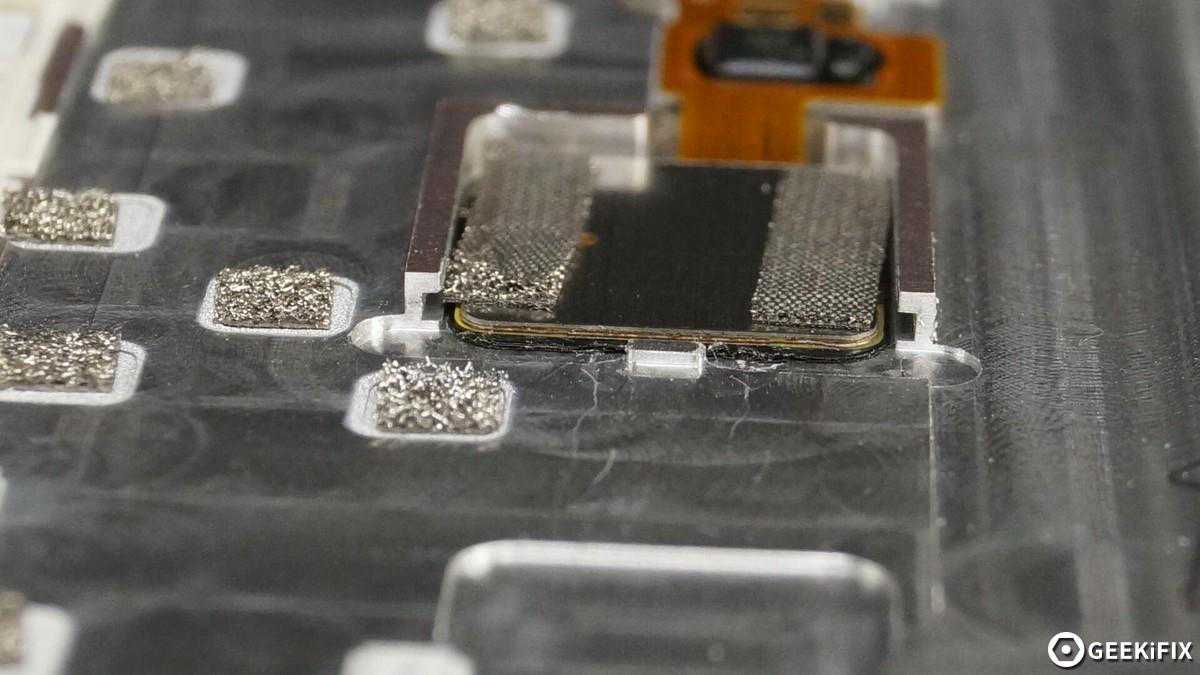

从这里可以看出固定指纹模块的金属框十分的结实。

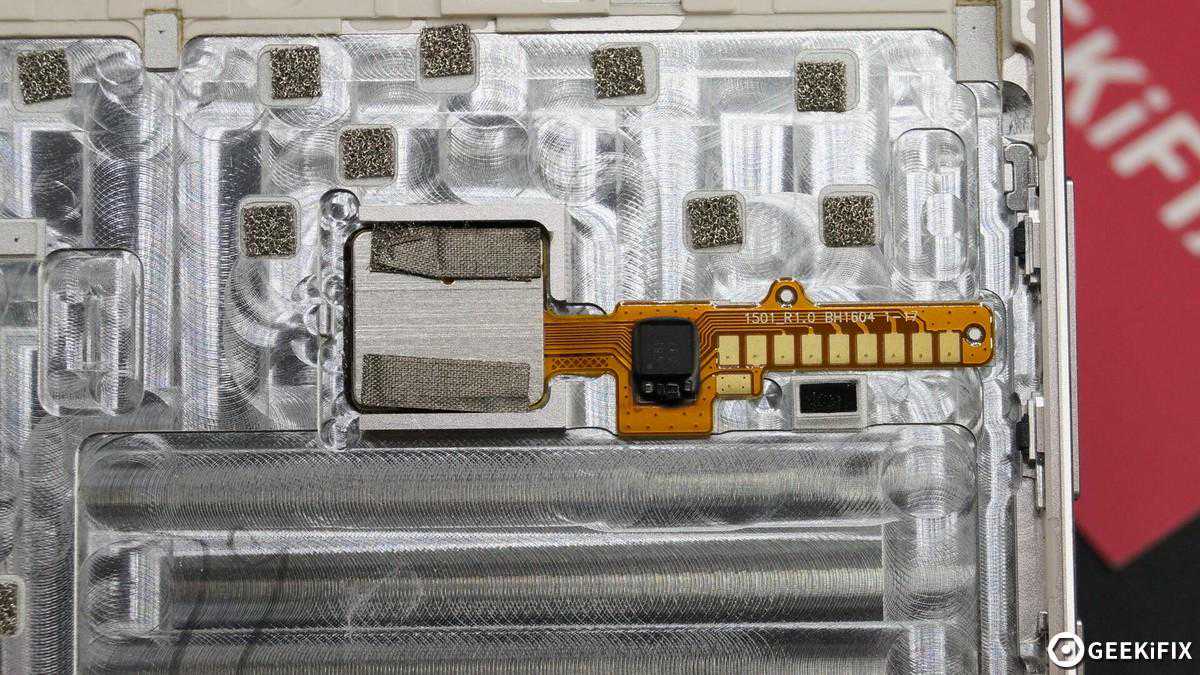

指纹识别模块与排线使用双面胶粘贴在手机金属后盖上。

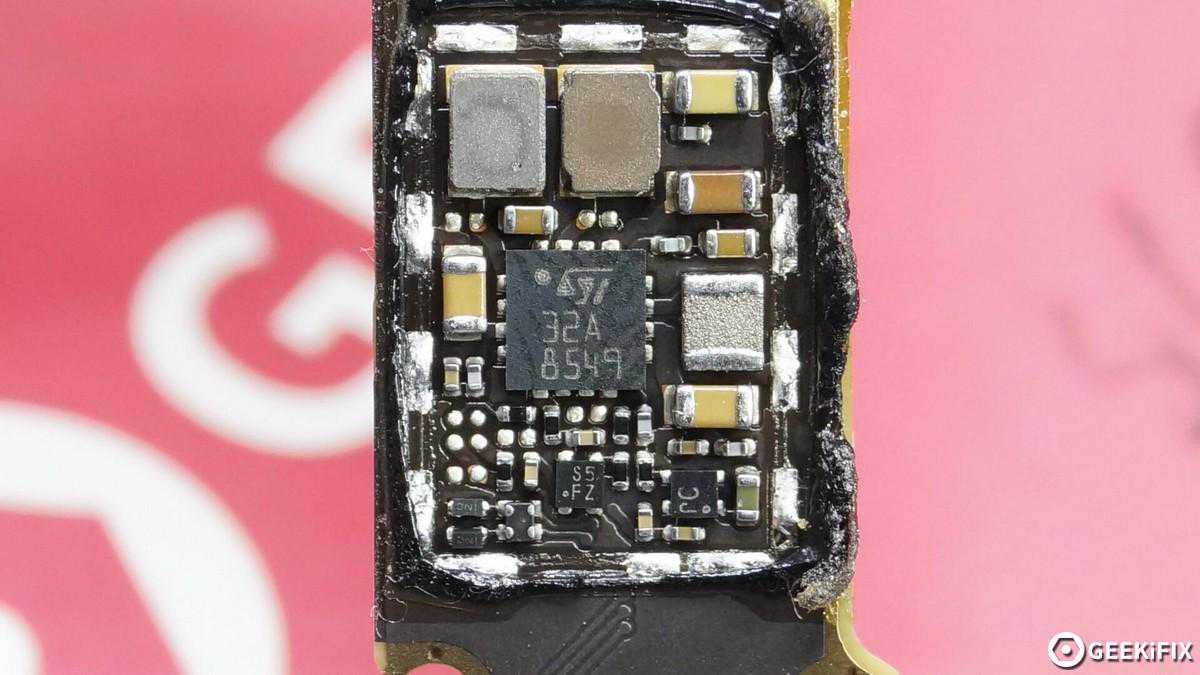

指纹识别主控IC。

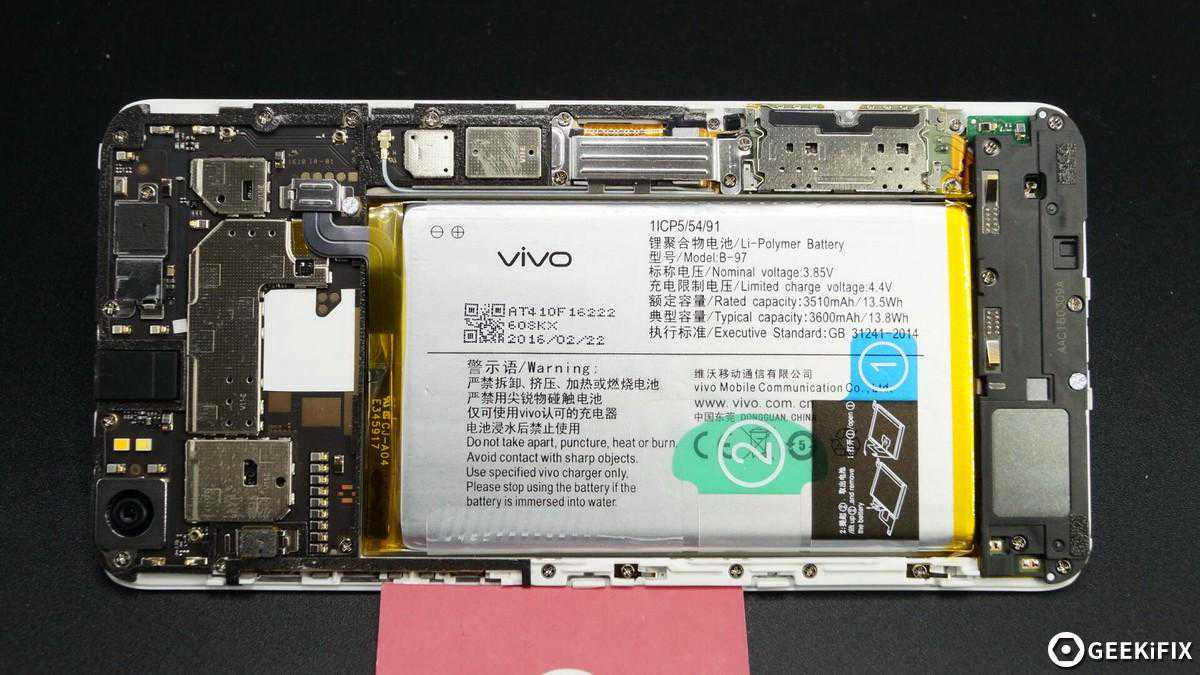

Xplay5的内部结构，L形状主板布局。

电池与扬声器的固定螺丝上都贴有防拆易碎贴纸。

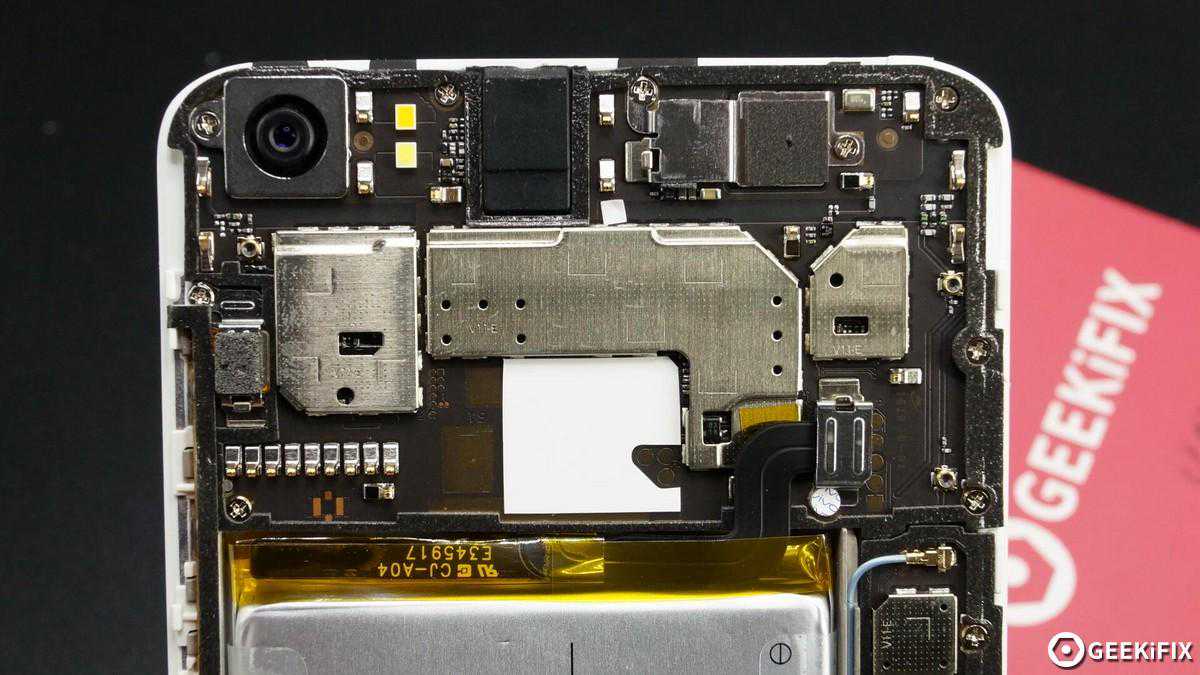

几乎所有重要ic都集中在手机的上部分。

中间大部分被电池所占据，边缘部分仅仅有双卡卡槽和主板一小部分。

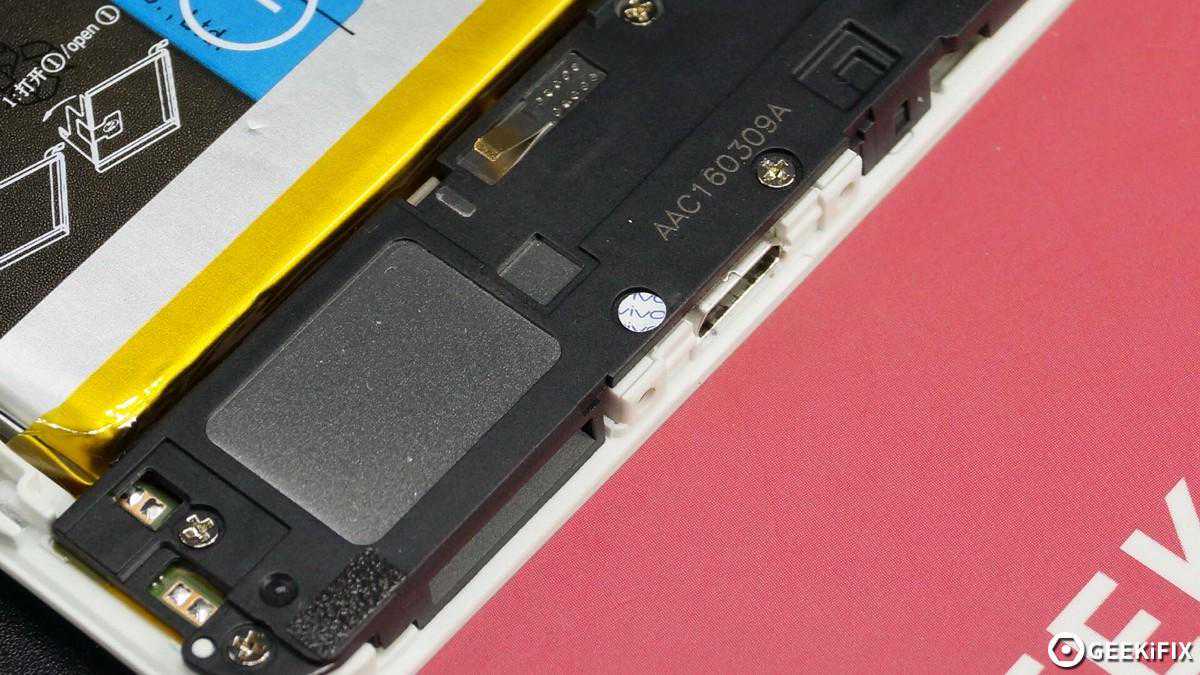

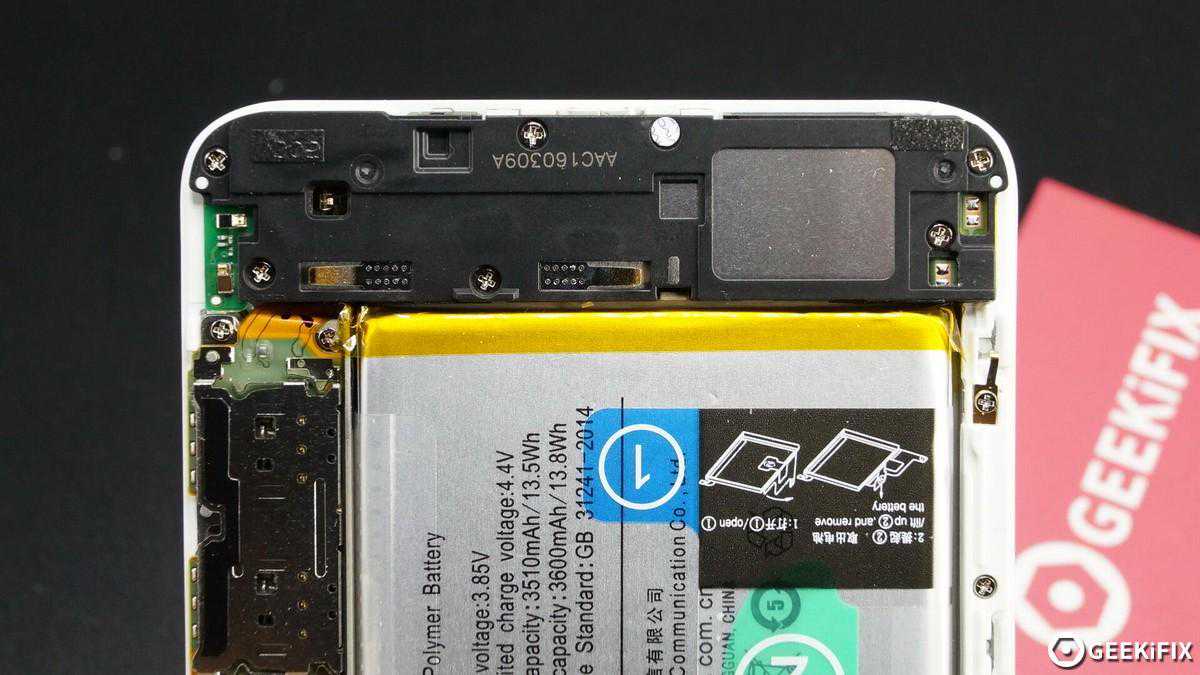

AAC瑞声声学提供的扬声器模块。

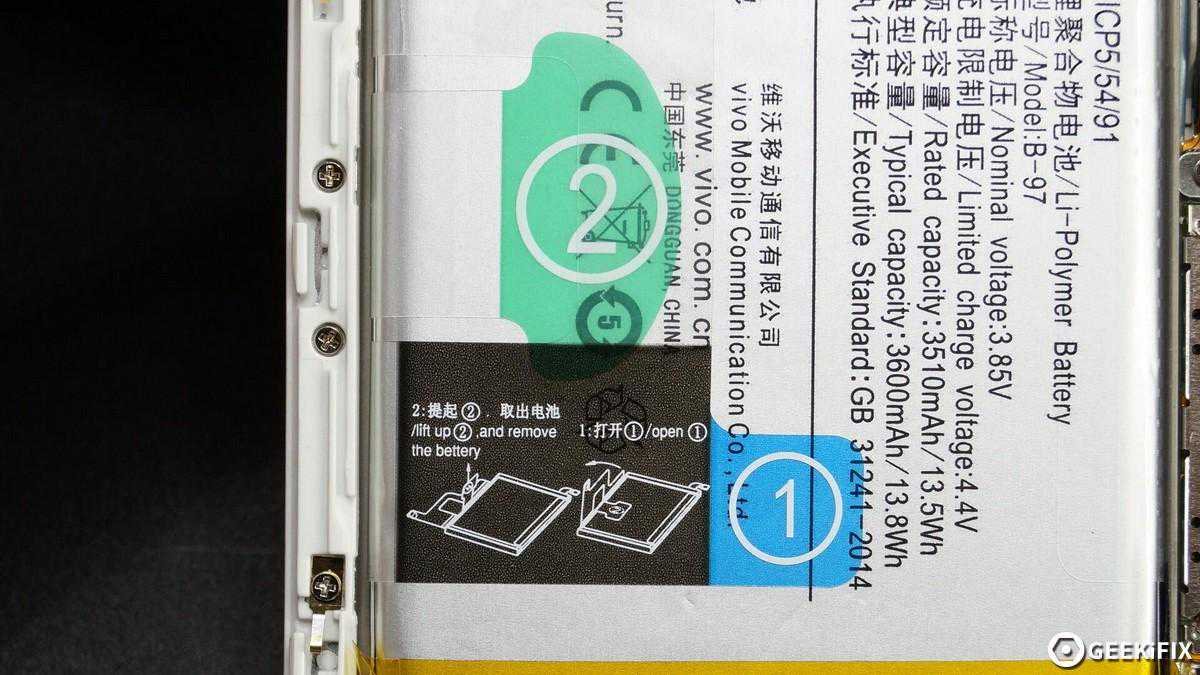

锂聚合物电池电压3.85V，容量3510mAh。

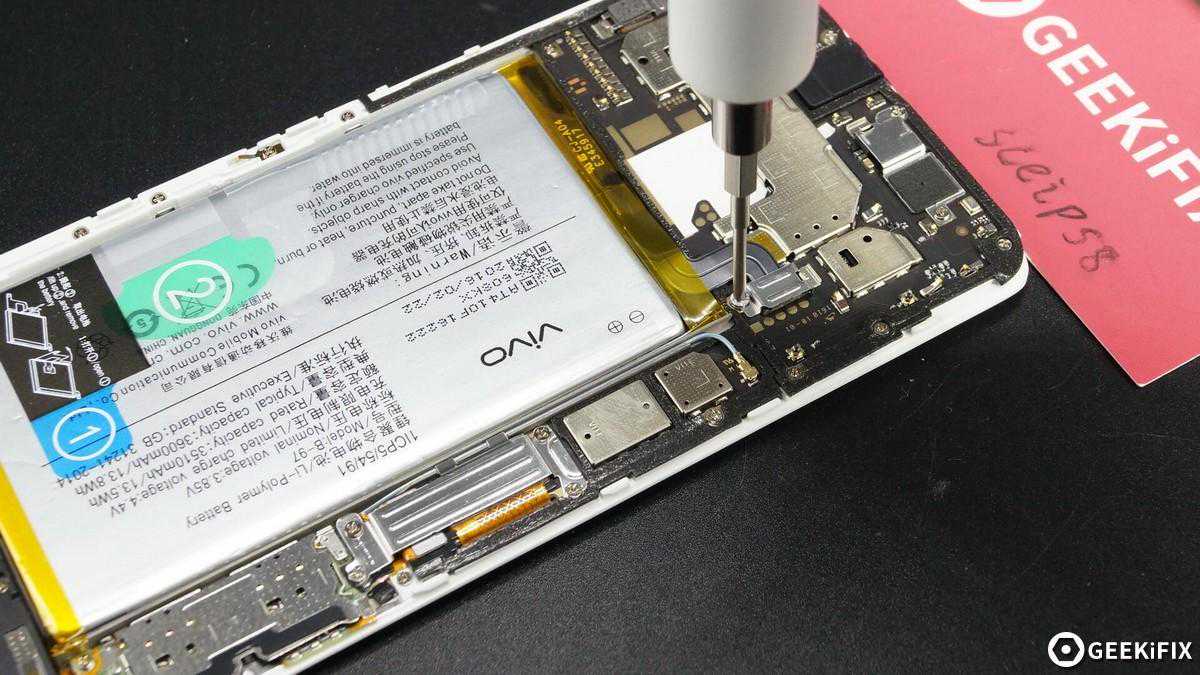

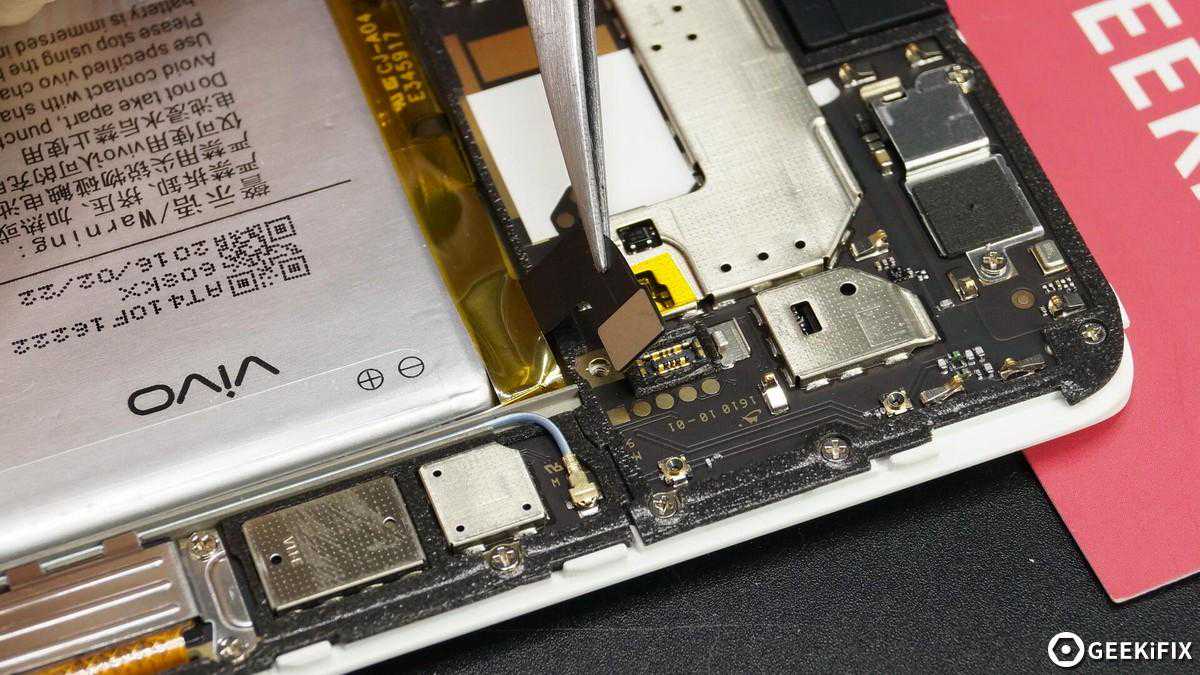

拆掉固定电池排线插座的螺丝。

触点金灿灿的不出意外应该是镀金的。

按照塑料片把手上的提示可以轻松拆下电池。

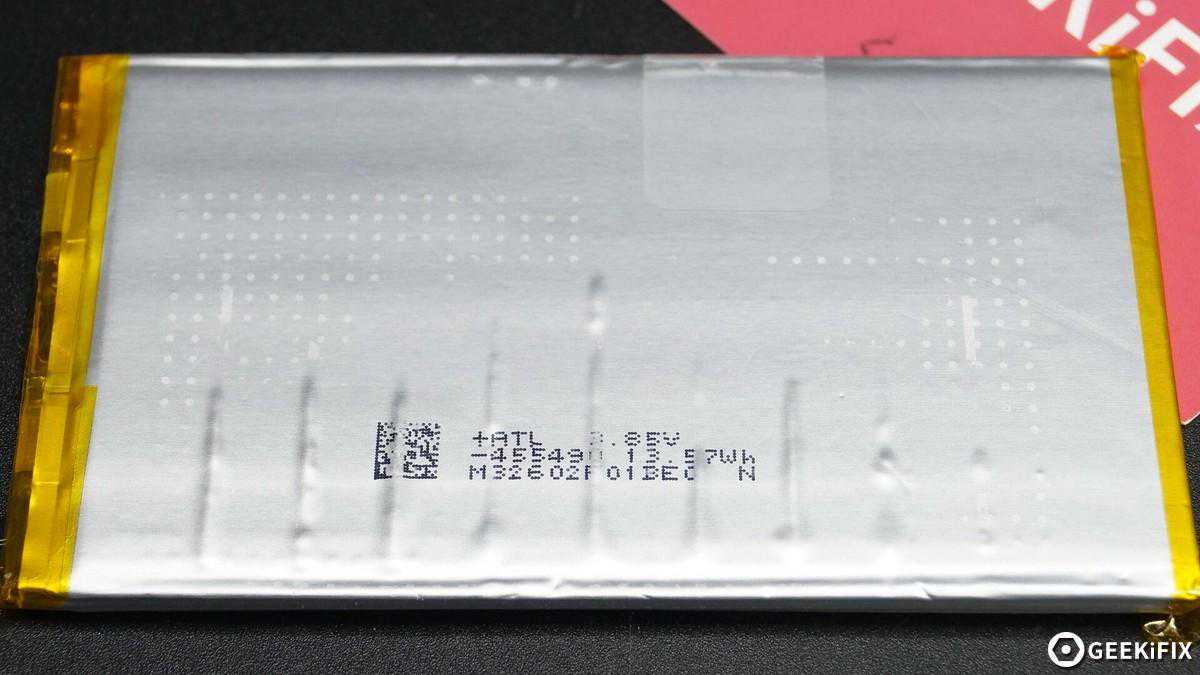

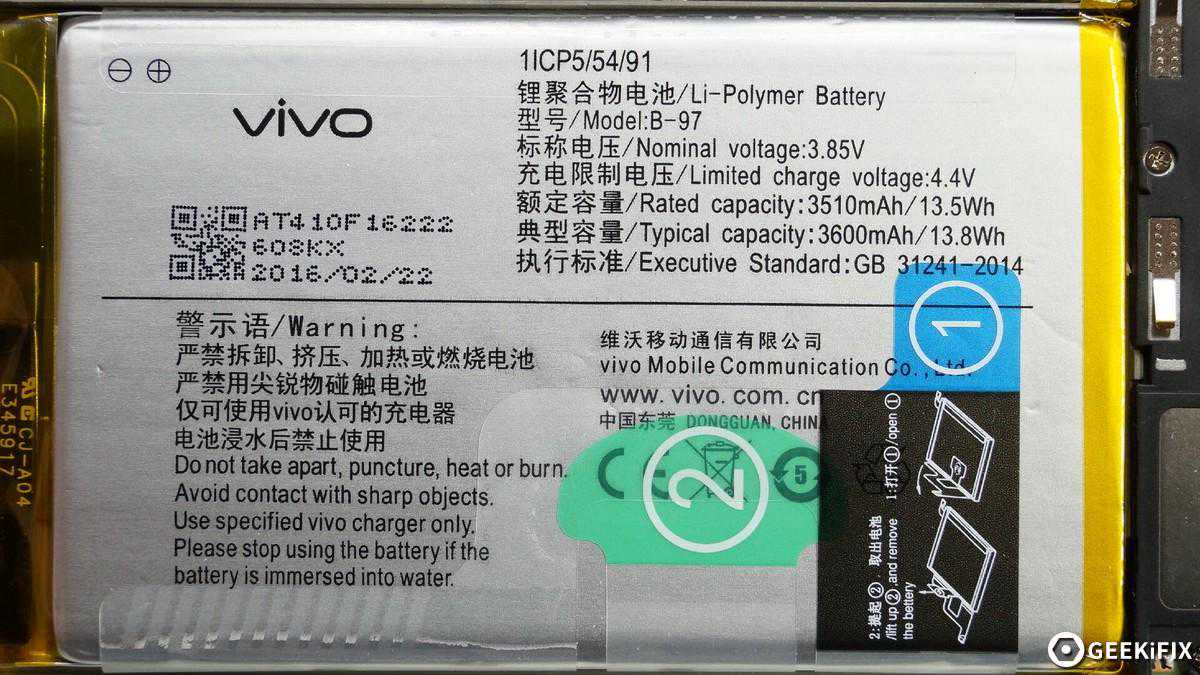

来自ATL新能源的3.85V聚合物电池容量为3510mAh。

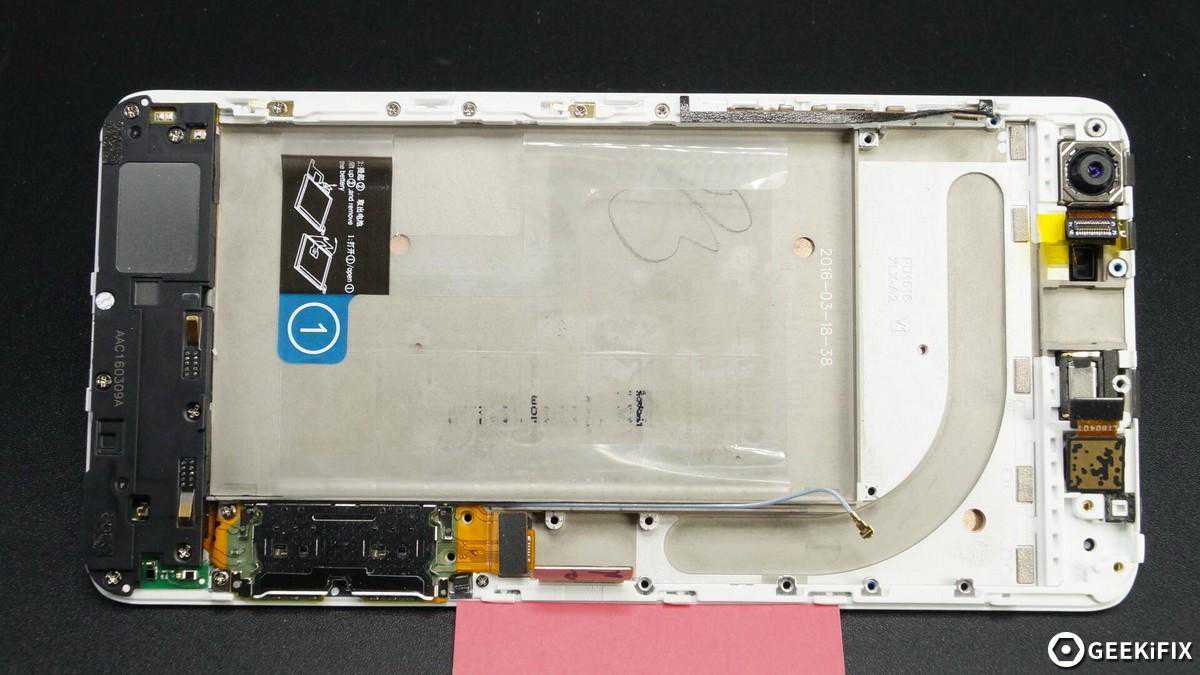

拆除掉主板与电池剩下屏幕模组与中框。

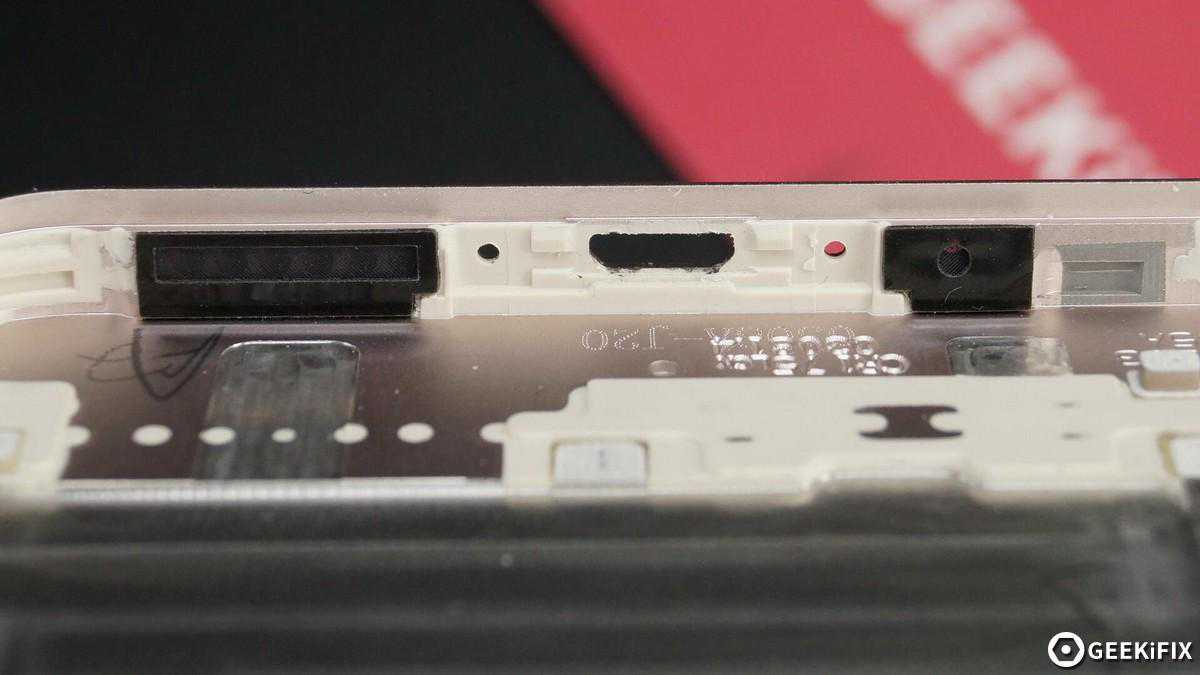

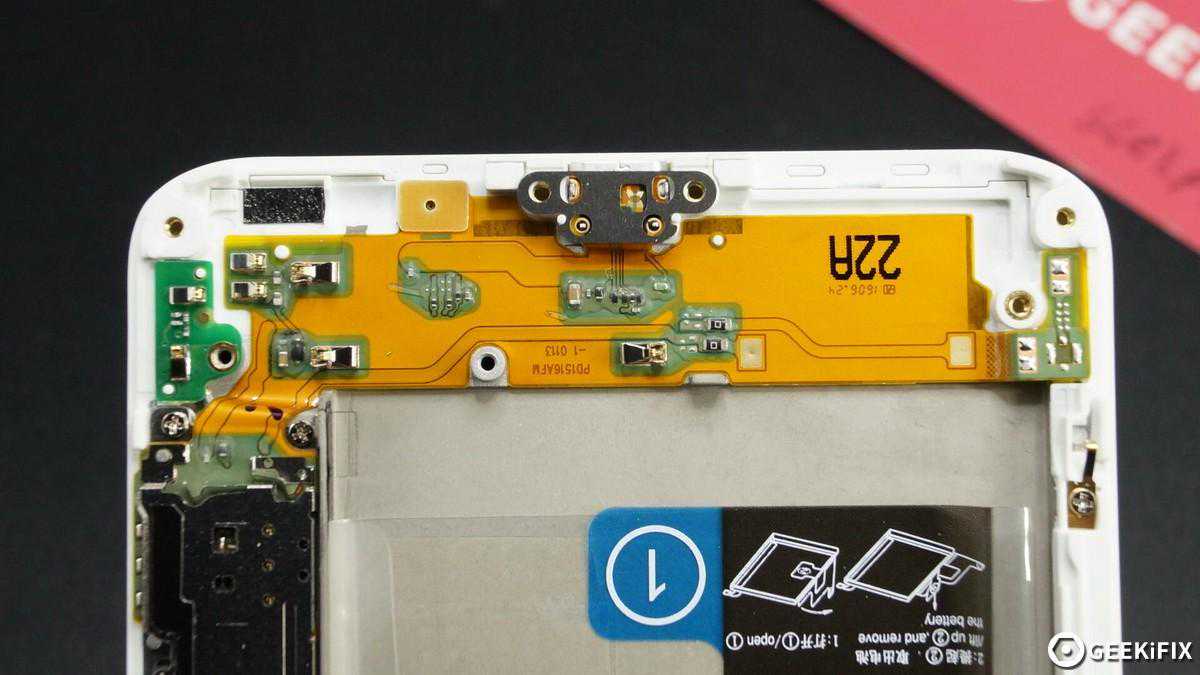

主麦克风与充电接口部分以及部分天线触点。

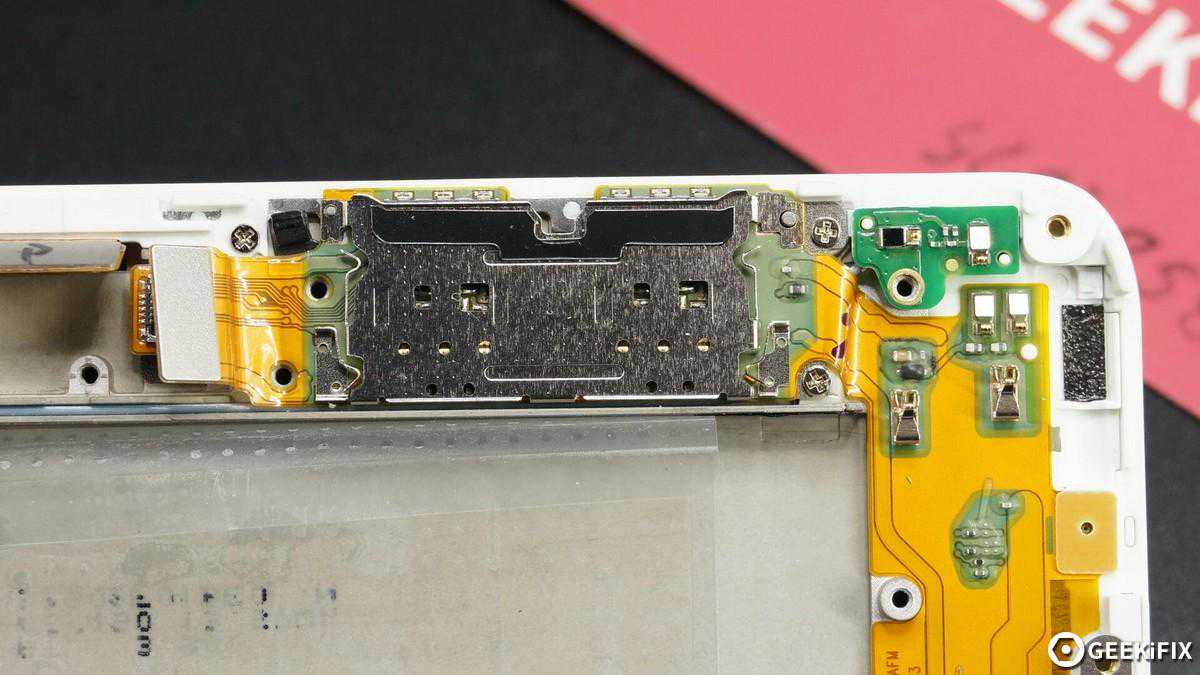

SIM卡双卡卡槽没有集成在主板上而是使用软排线与主板链接，这样做给维修带来了很大的便捷。

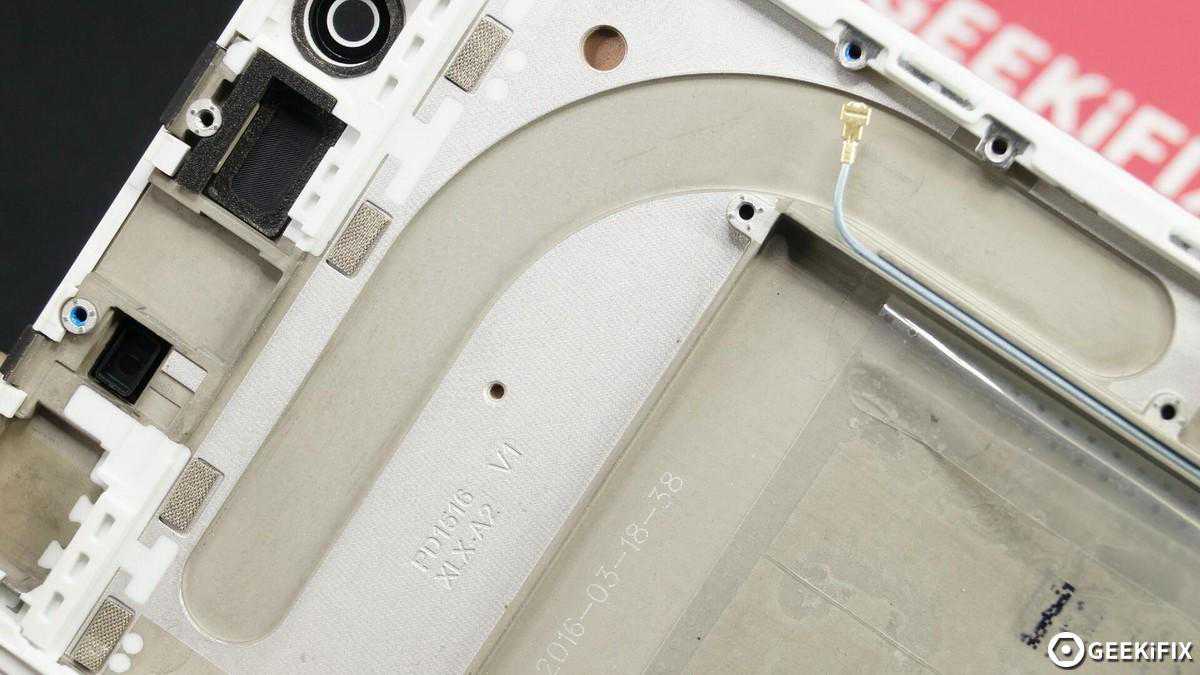

这个位置应该是预留给热管散热器的。

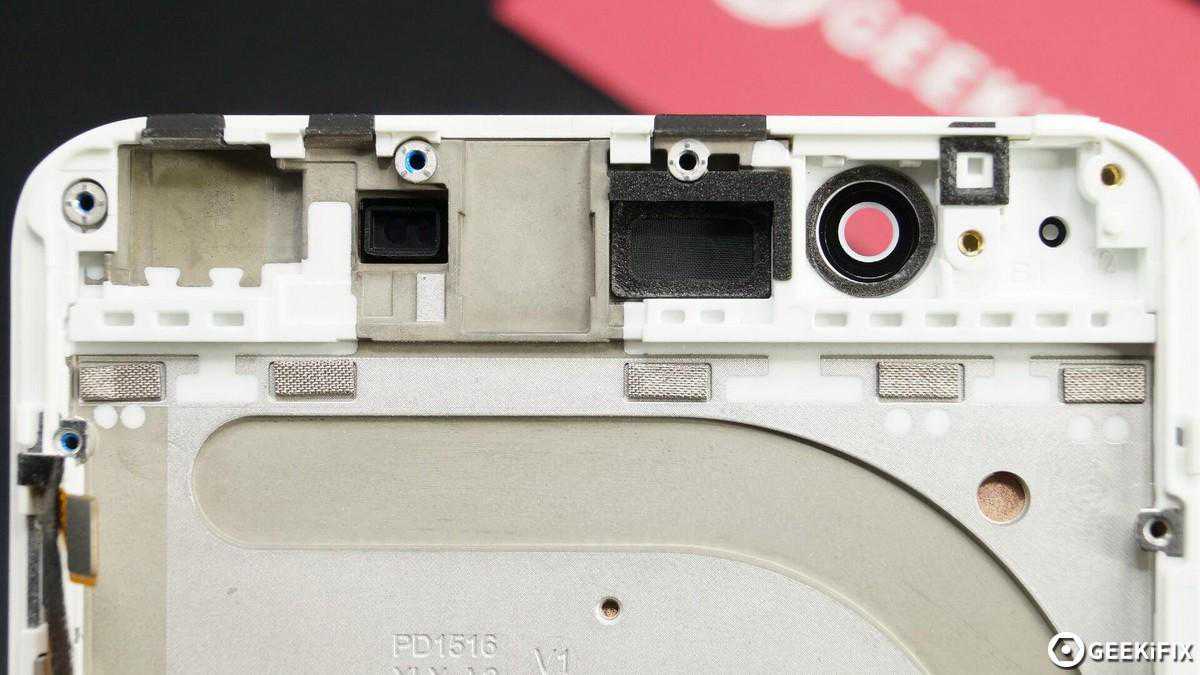

听筒、摄像头等开孔都有防尘棉做密封。

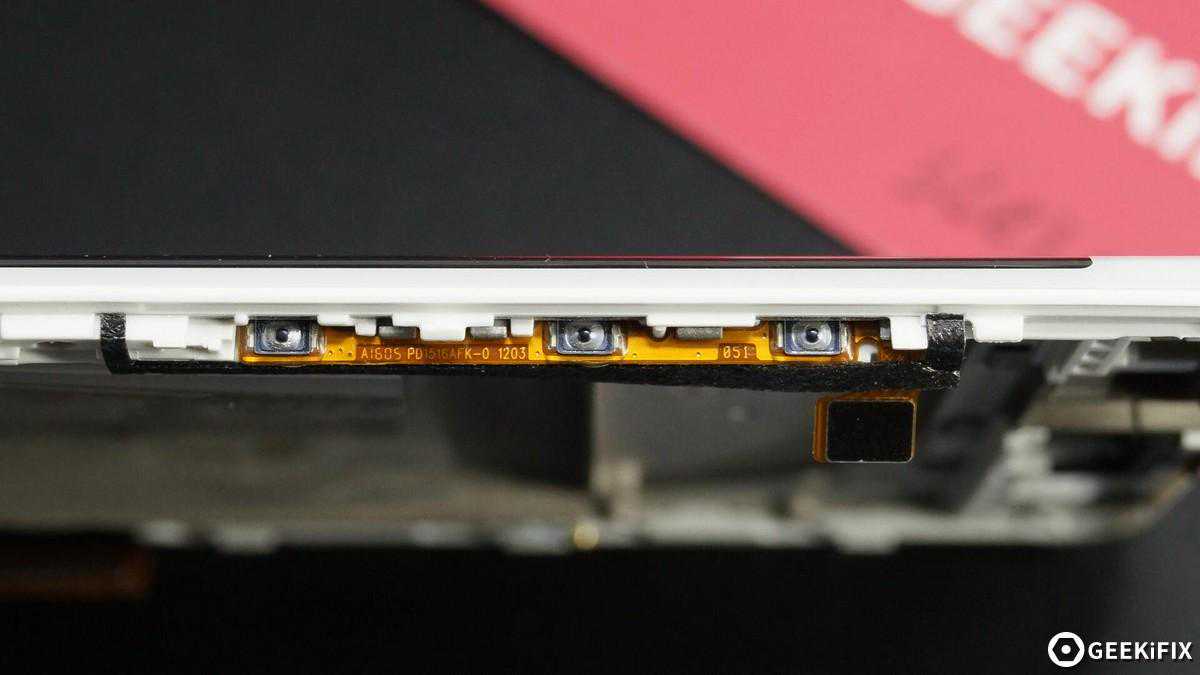

开关及其音量键的按键开关。

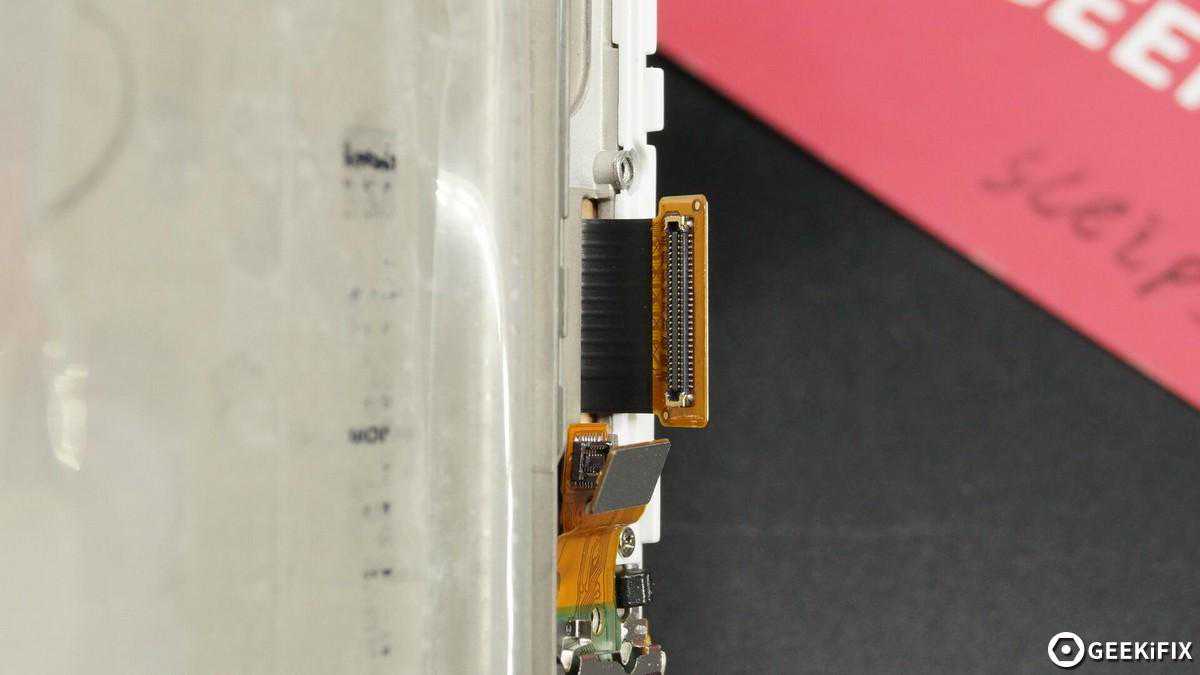

屏幕排线。

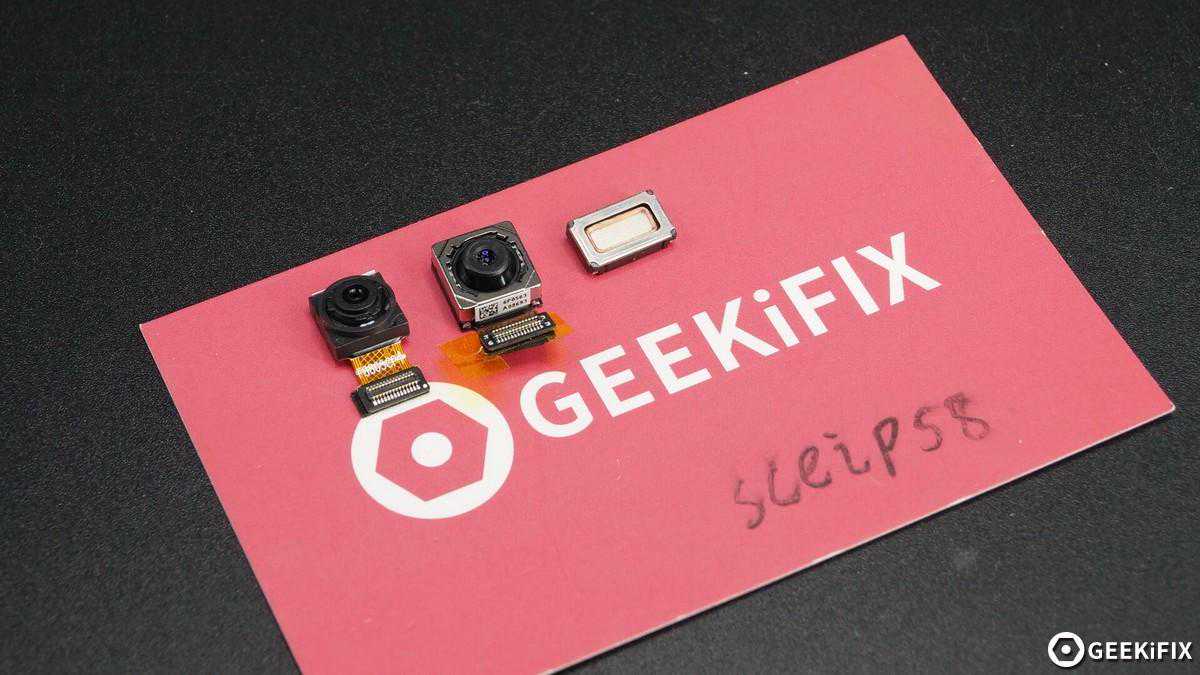

摄像头组件与AAC瑞声声学的听筒。前置摄像头：800万像素f/2.4光圈，后置摄像头：1600万像素f/2.0光圈。

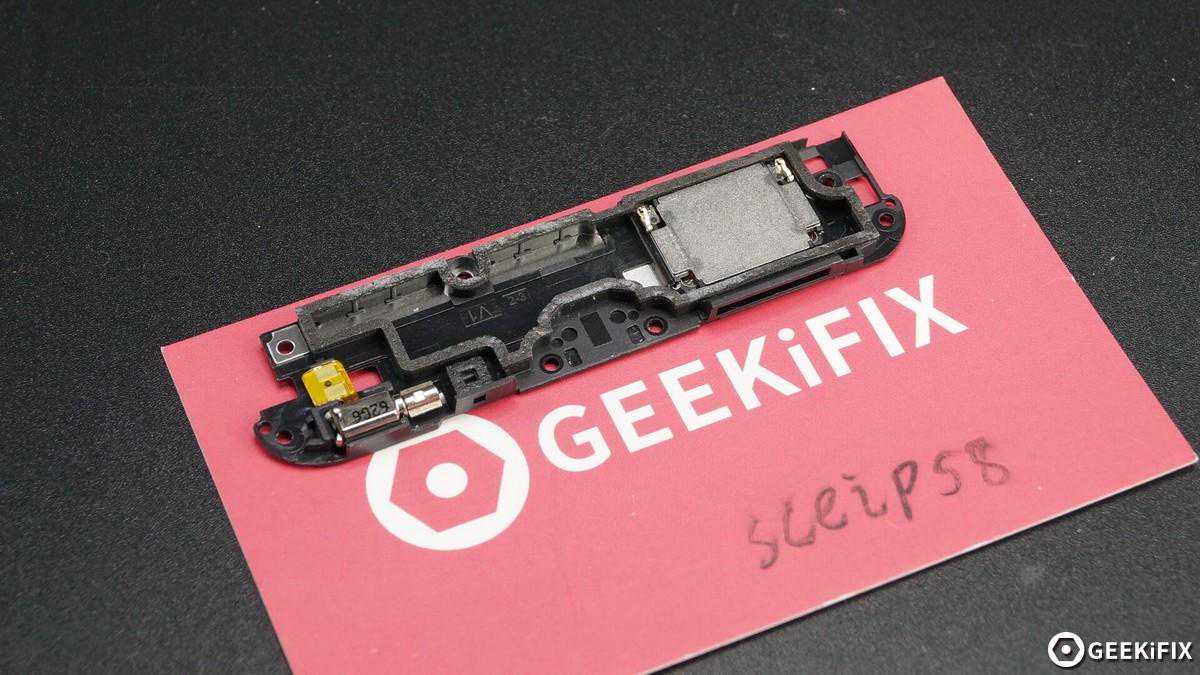

来自AAC瑞声声学扬声器组件及振动马达。

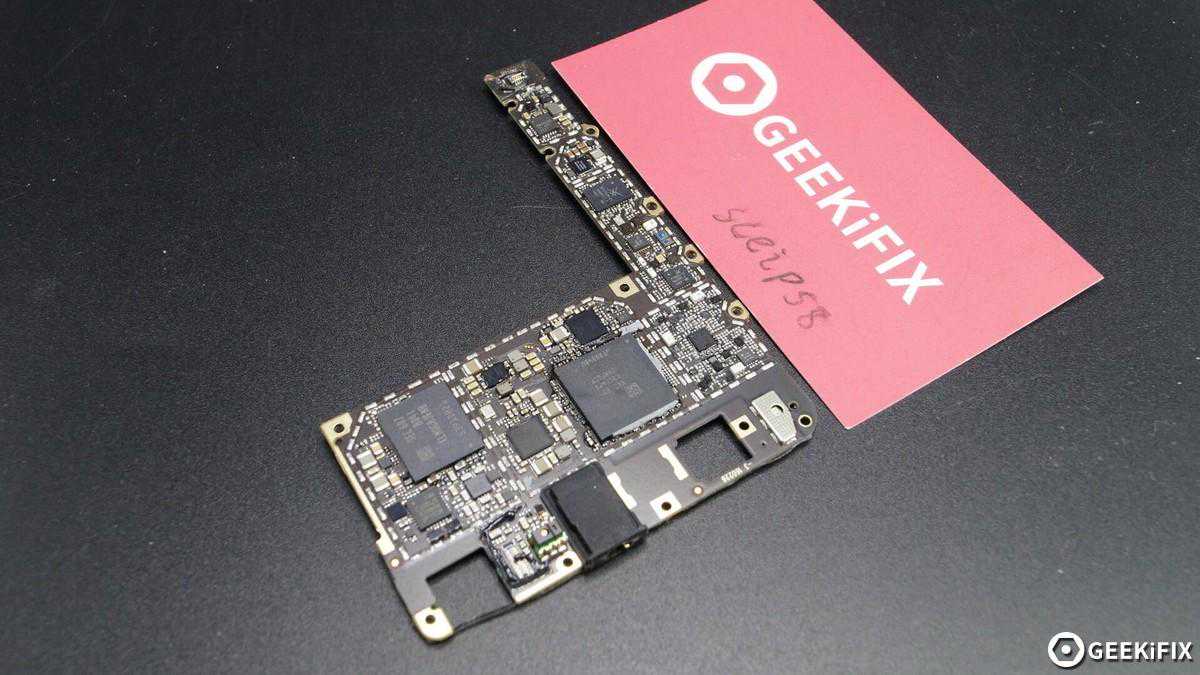

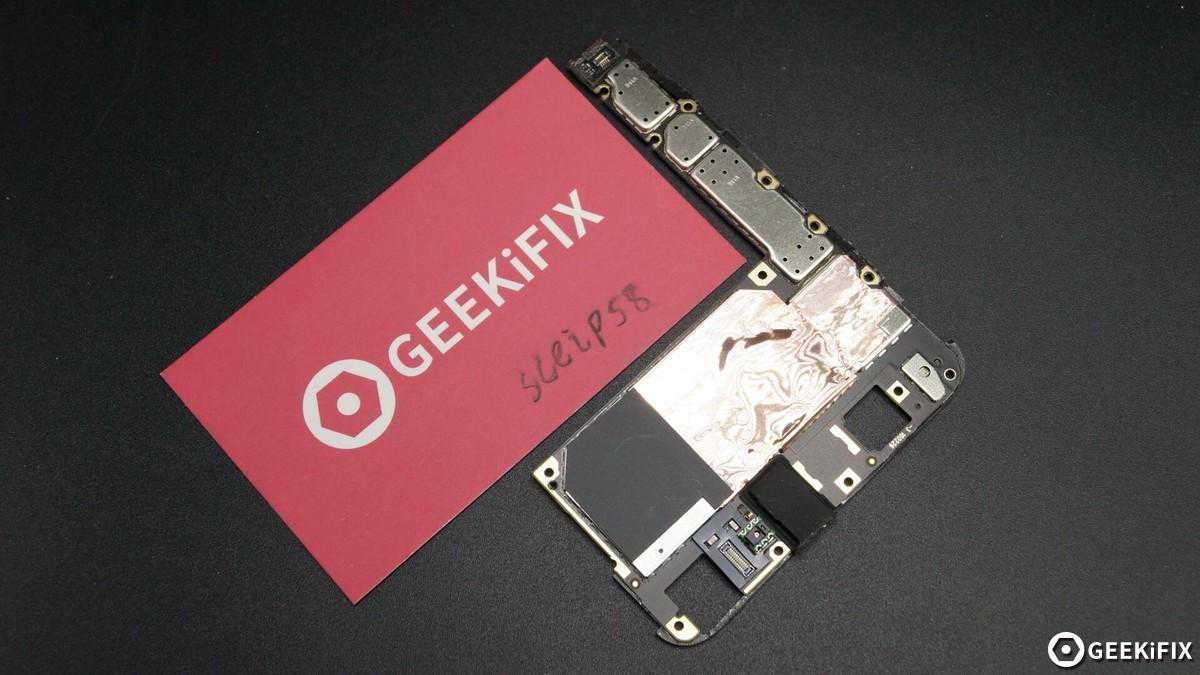

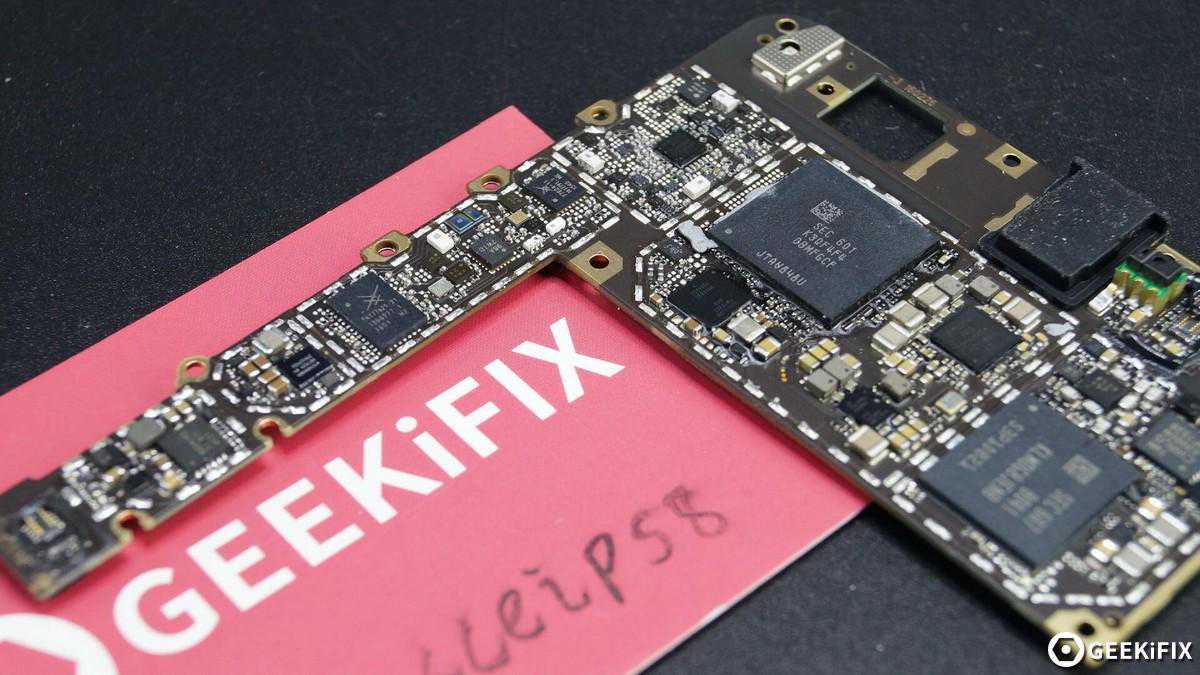

拆下来的主板。

主板另一侧加强了散热，说明SoC等高发热IC集中在这一侧。

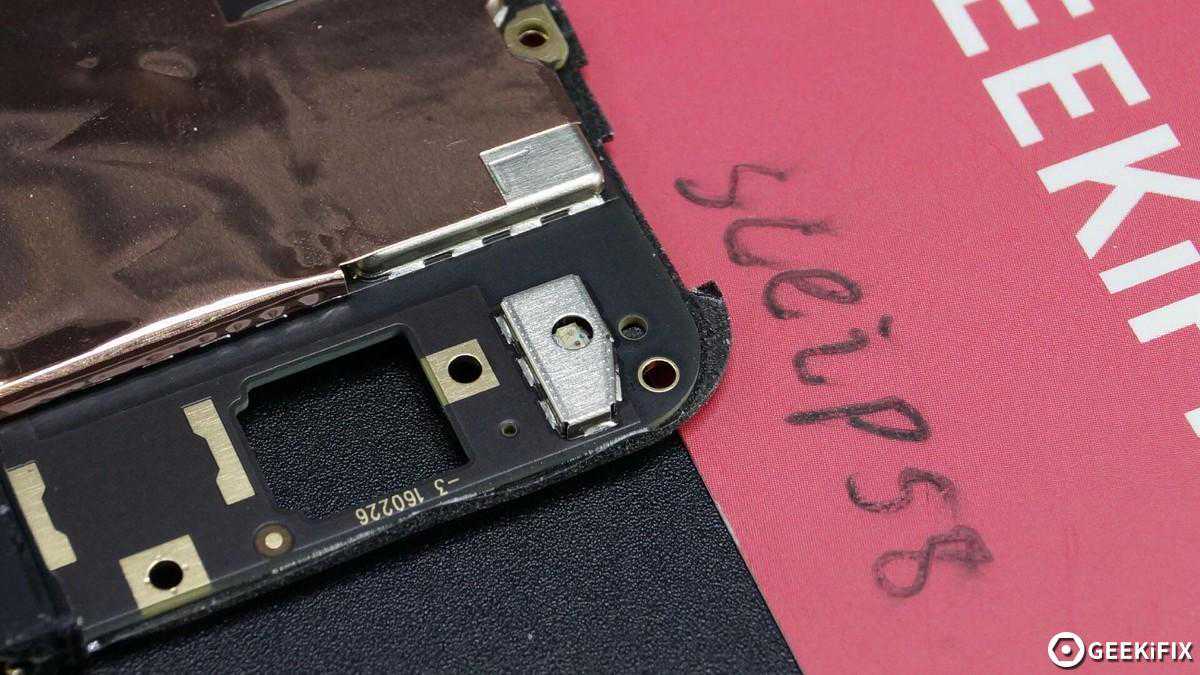

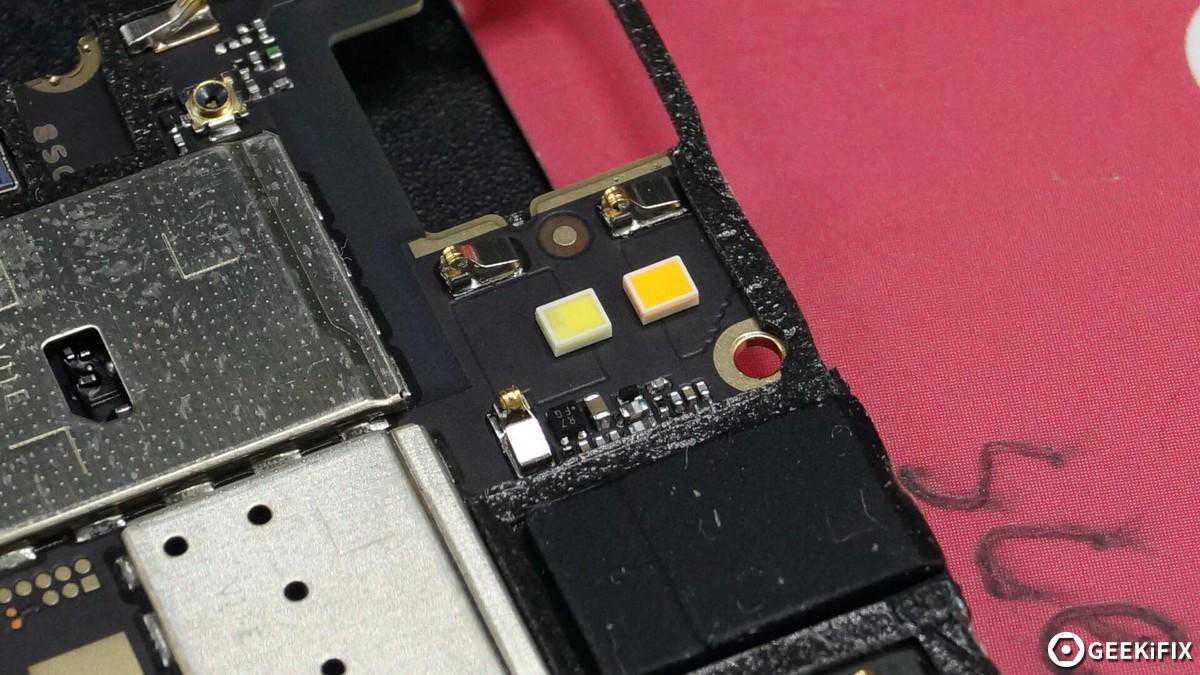

双色温LED闪光灯。

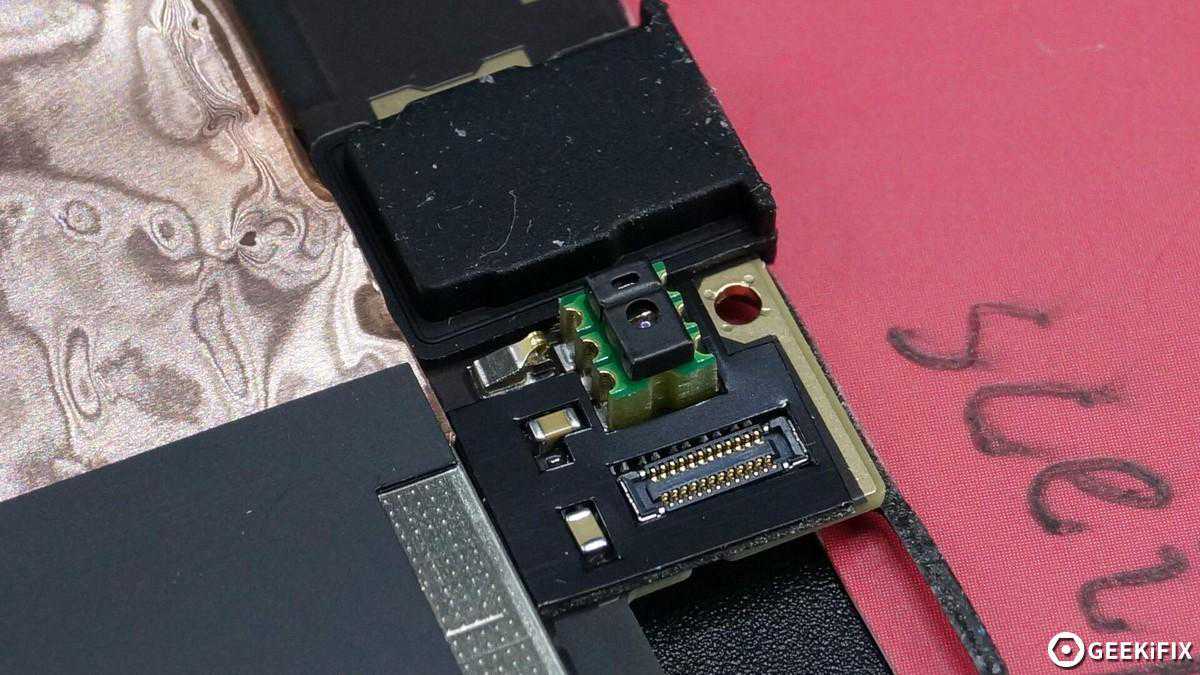

距离光线传感器。旁边的耳机插座使用硅胶套做密封阻止灰尘从这里入侵主板同时插拔耳机时对耳机插座也能起到缓冲作用。

LED指示灯组件还使用金属屏蔽罩，够细心！

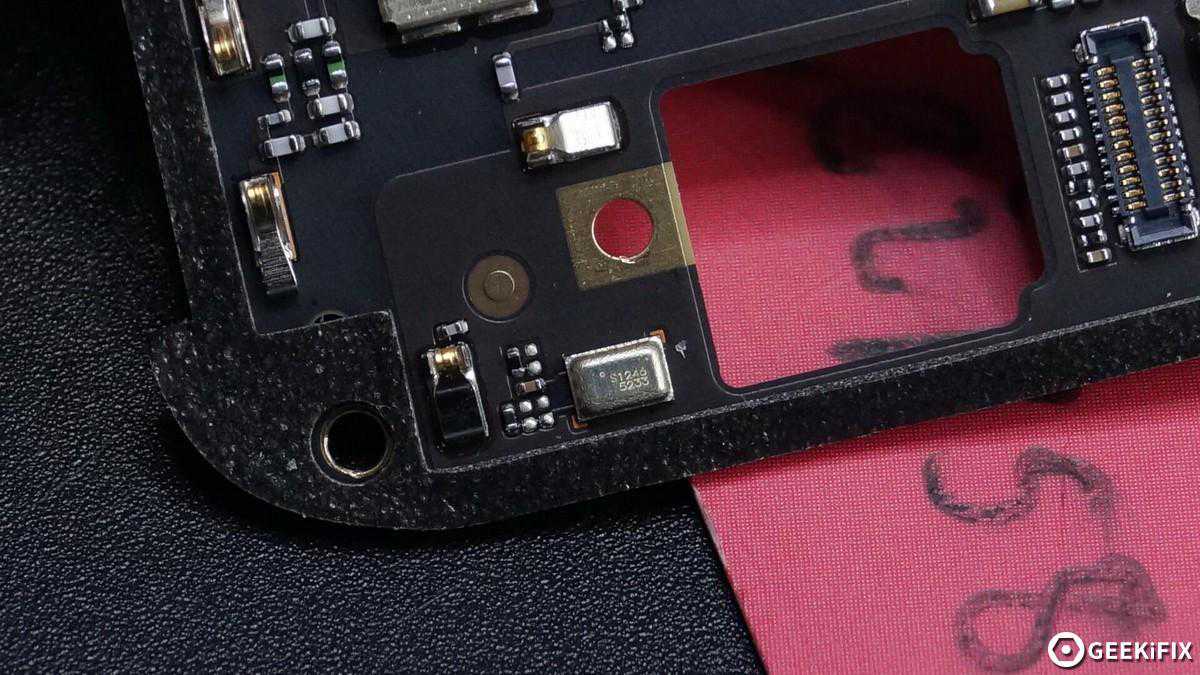

降噪麦克风。

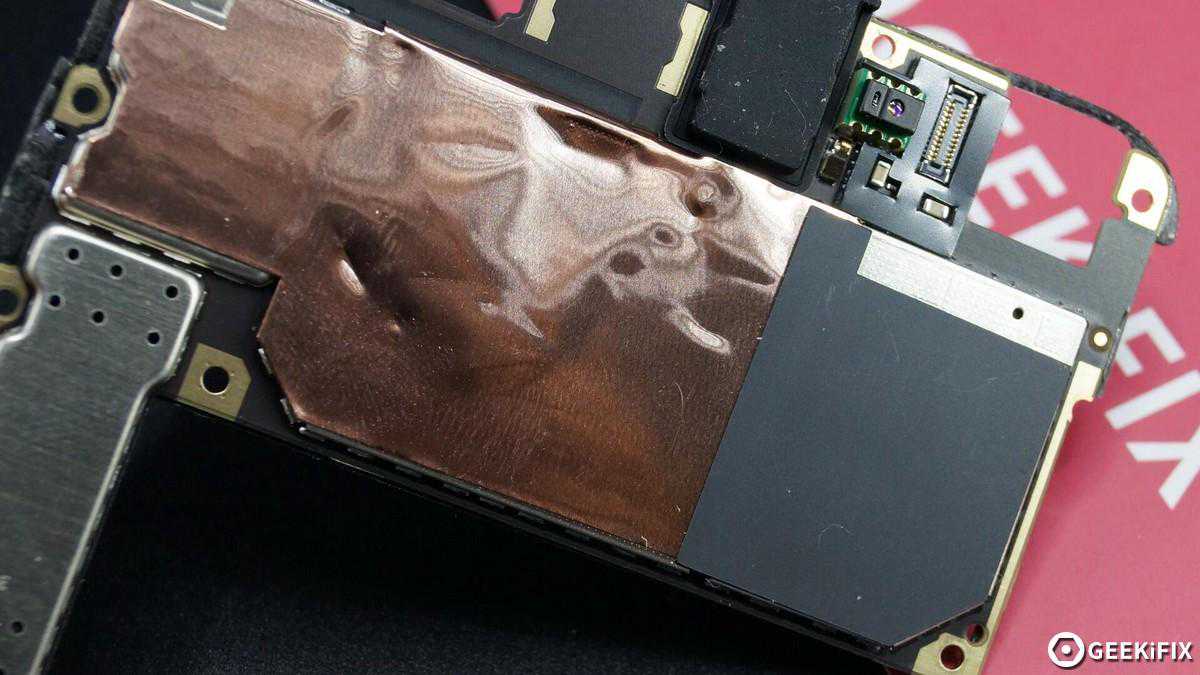

铜箔加上石墨贴片做辅助散热。

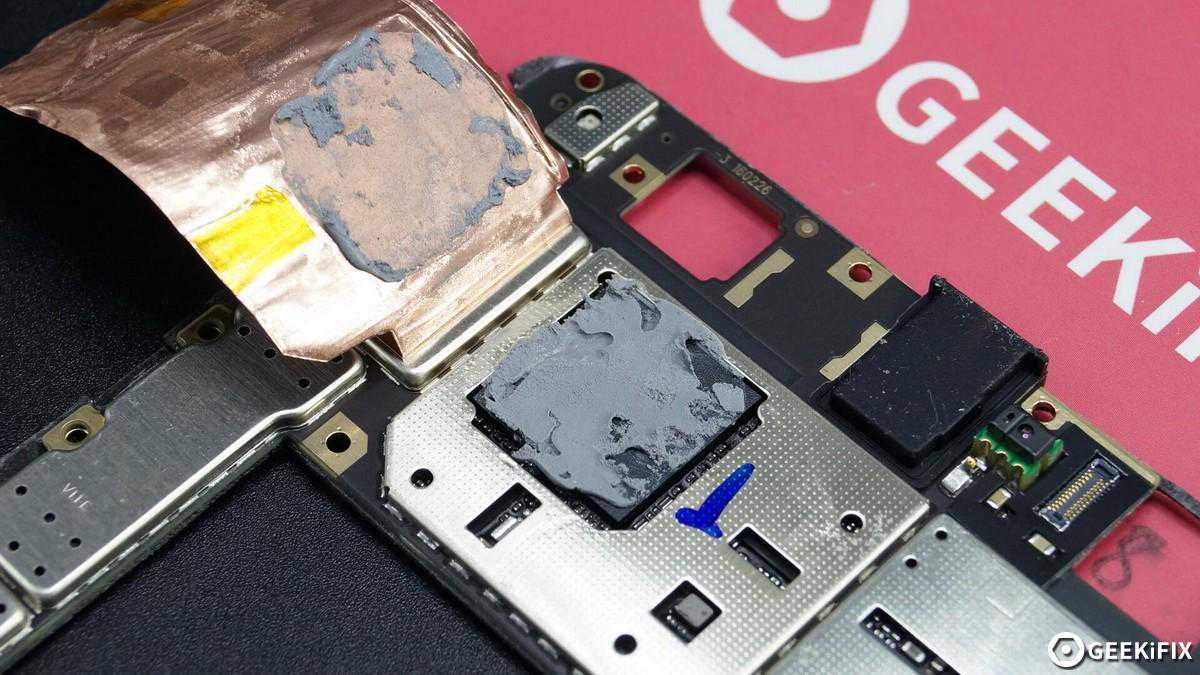

铜箔与SoC接触的地方涂抹有导热硅脂。

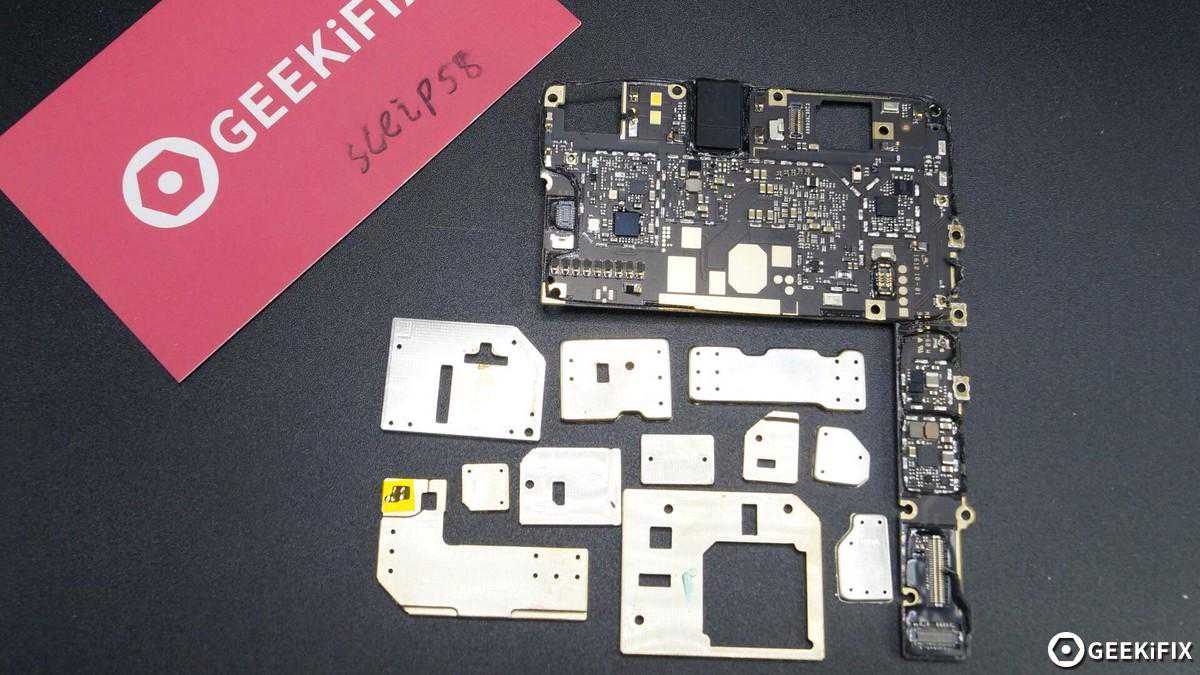

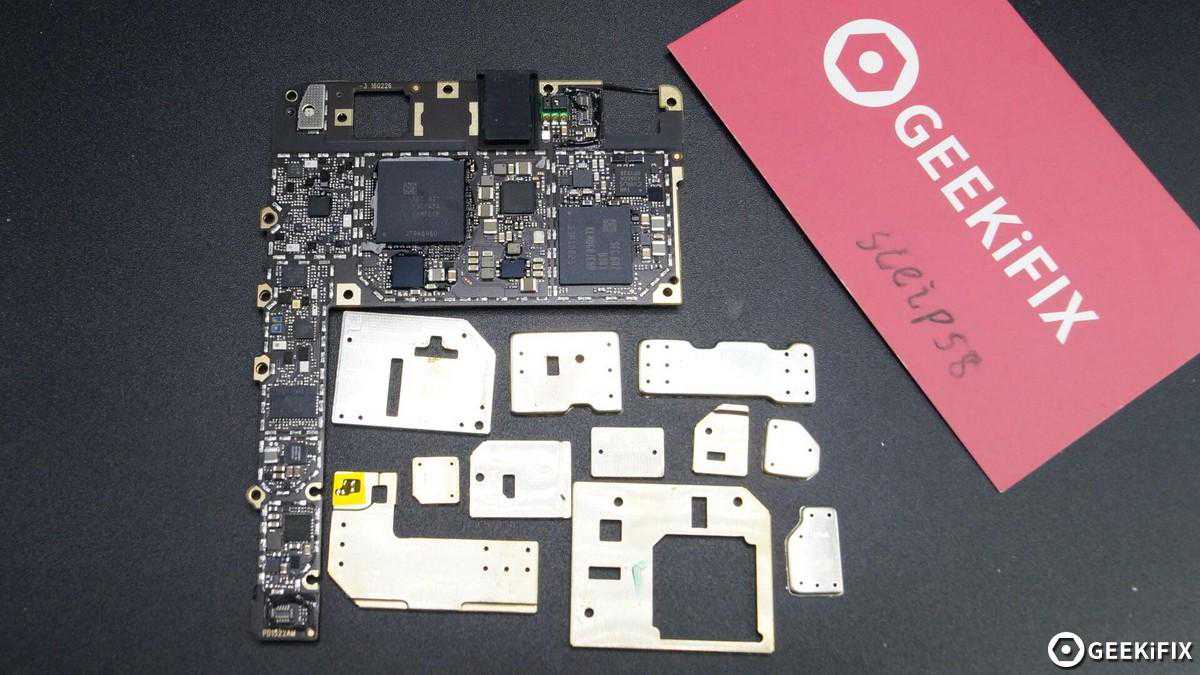

拆掉了主板正反面所有的金属屏蔽罩。

拆掉所有屏蔽罩的主板正反面。

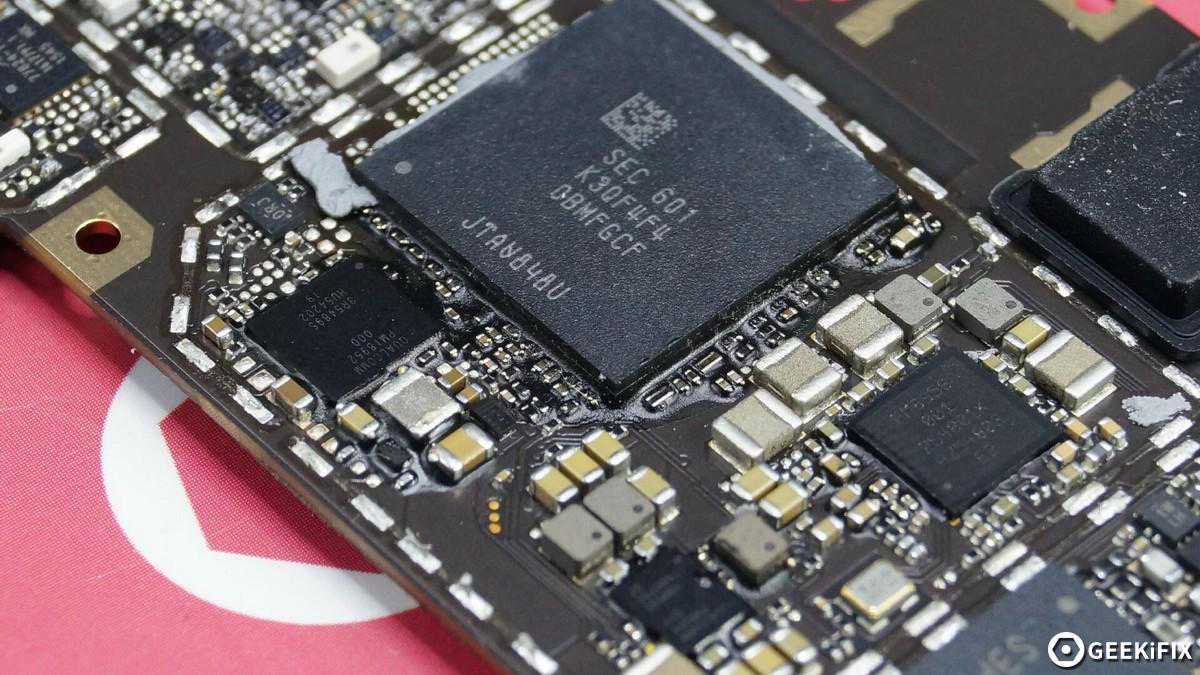

高通骁龙652MSM8976SoC、三星RAMK3QF4F44GBLPDDR3L。

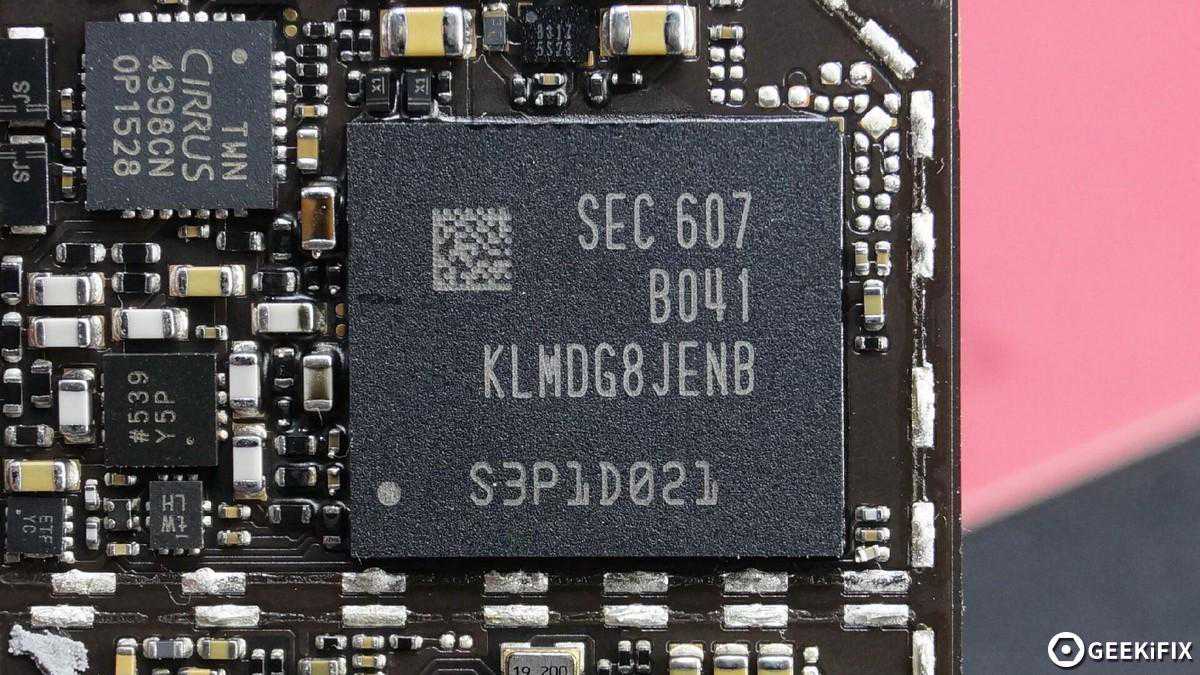

Samsung三星。

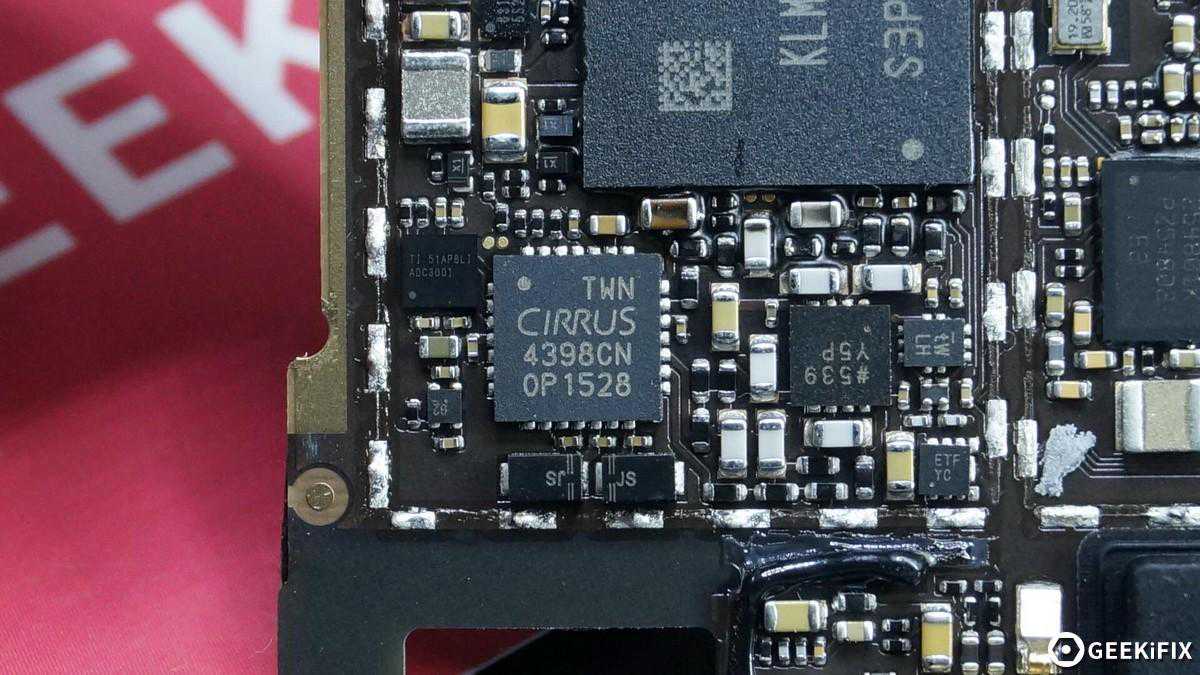

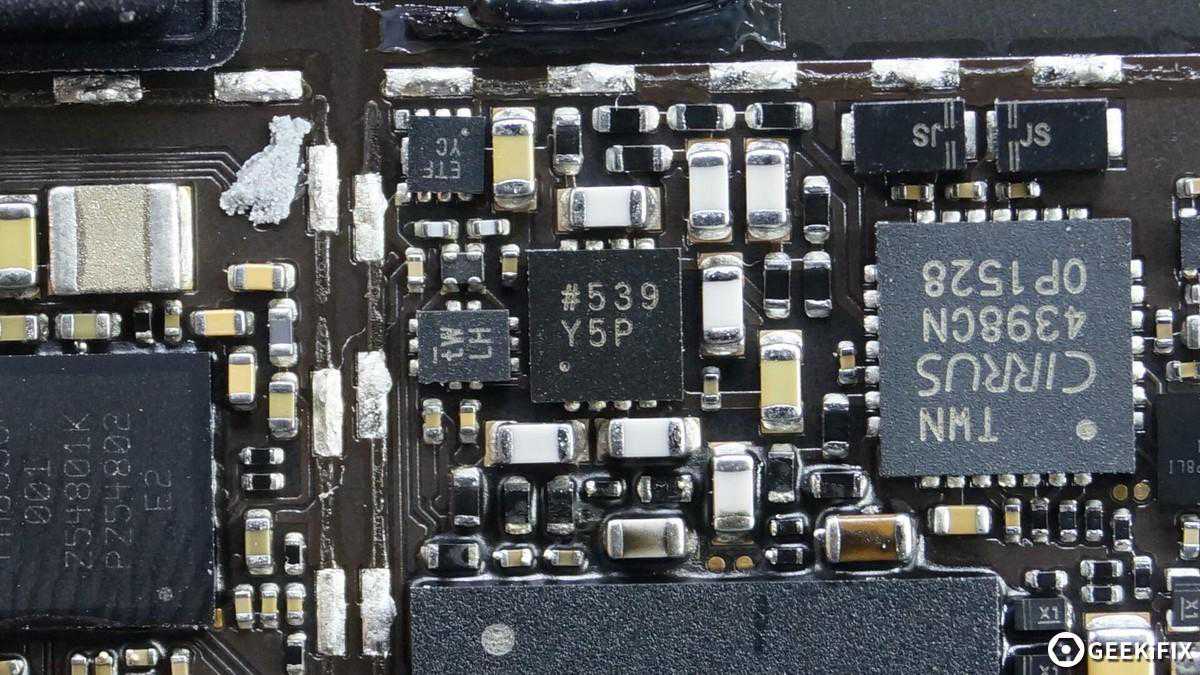

CIRRUS4398CN数模转换器带DSD支持的120dB24bit192千赫立体声。

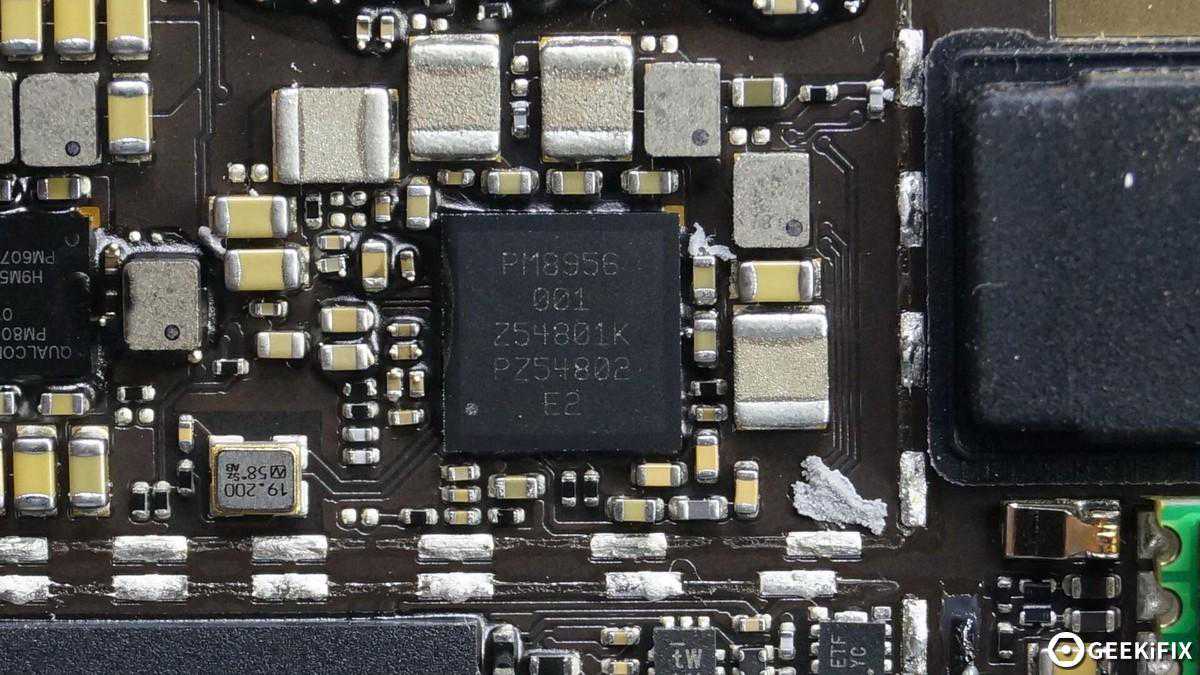

高通PM8956电源管理IC。

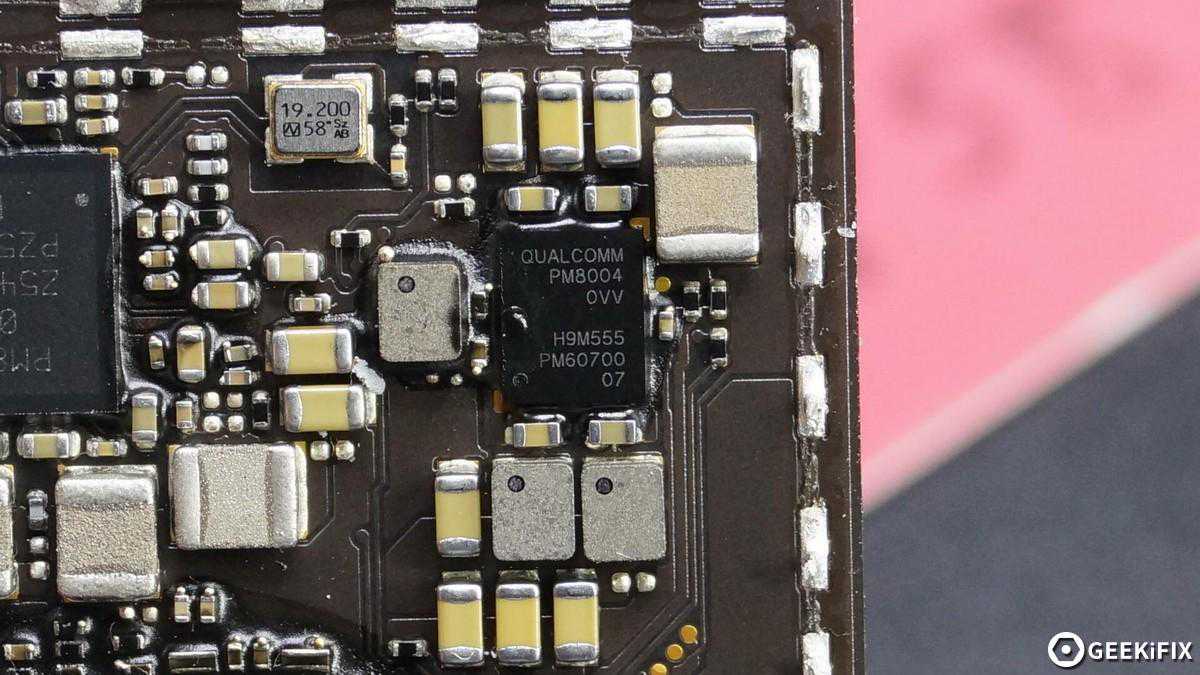

高通PM8004电源管理IC。

高通WTR2965载波聚合射频收发器支持4G/3G内置GPS/GLONASS/Beidou/Galileo。

Skyworks77824-11RF功放(LTE)。

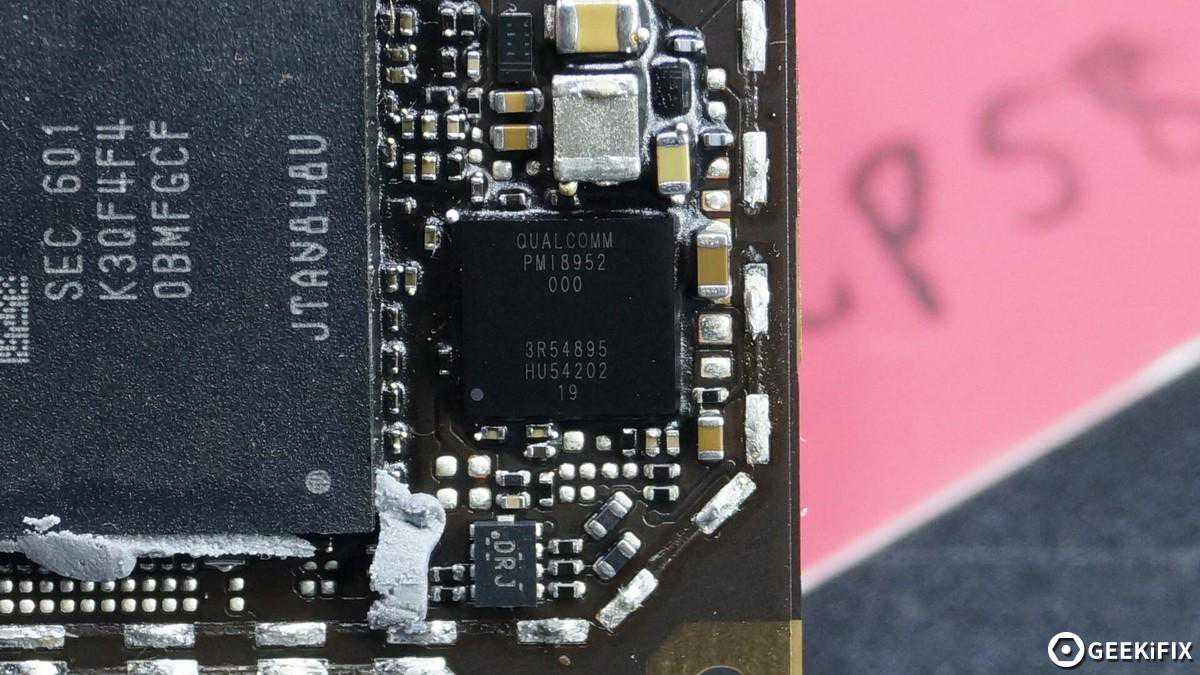

高通PMI8952电源管理IC。

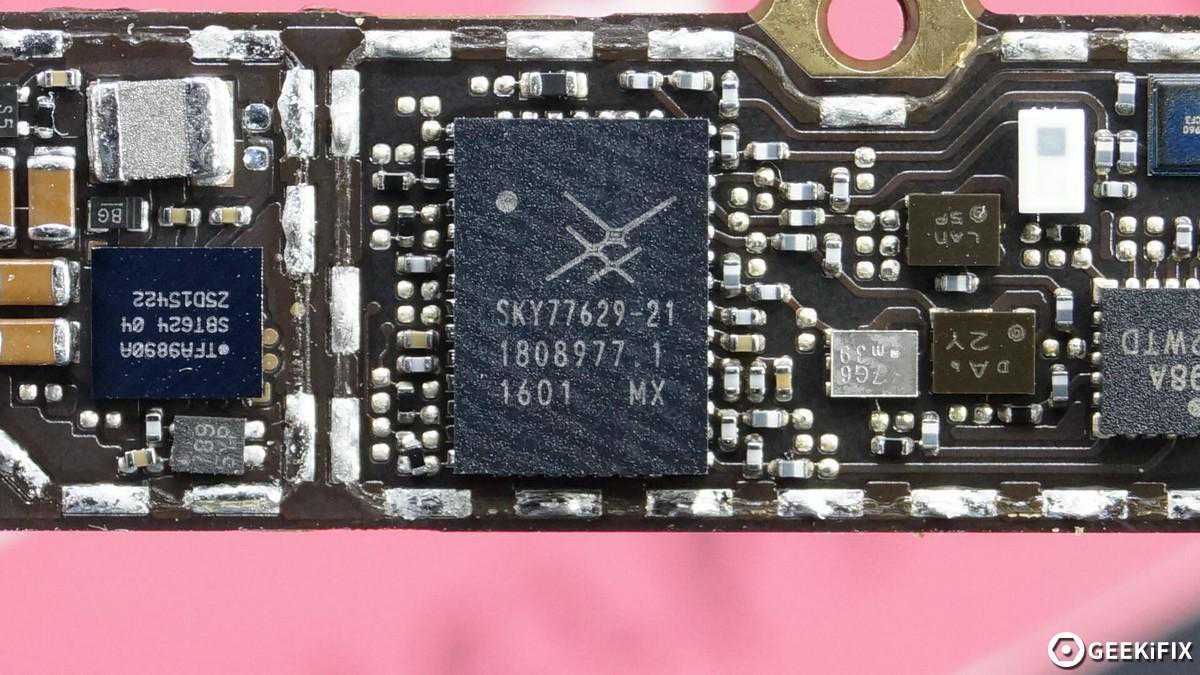

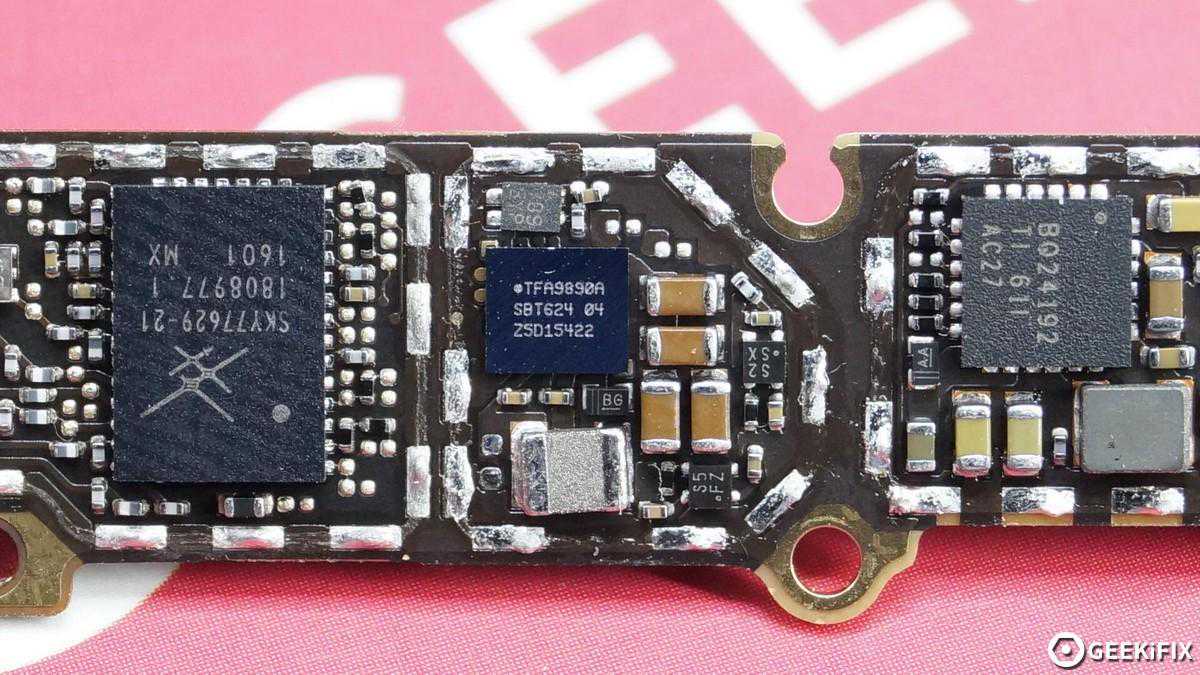

Skyworks77629-21RF功放(GSM)。

NXPTFA9890AD类音频放大器。

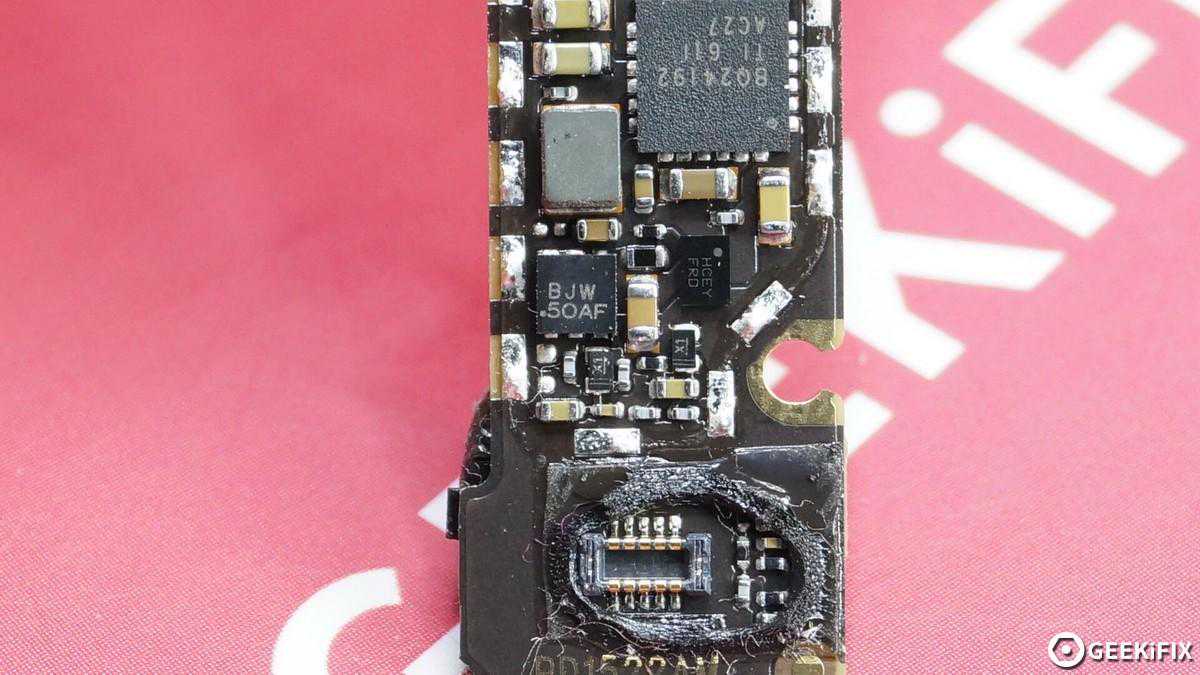

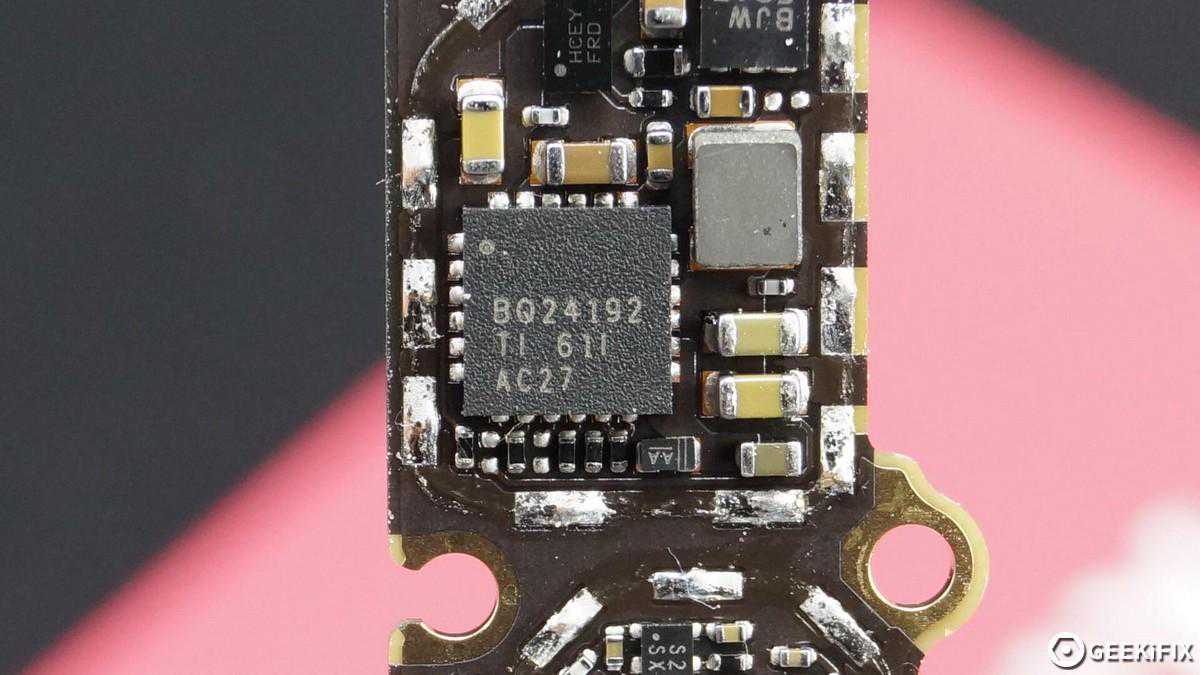

BQ24192来自TI的充电管理IC。

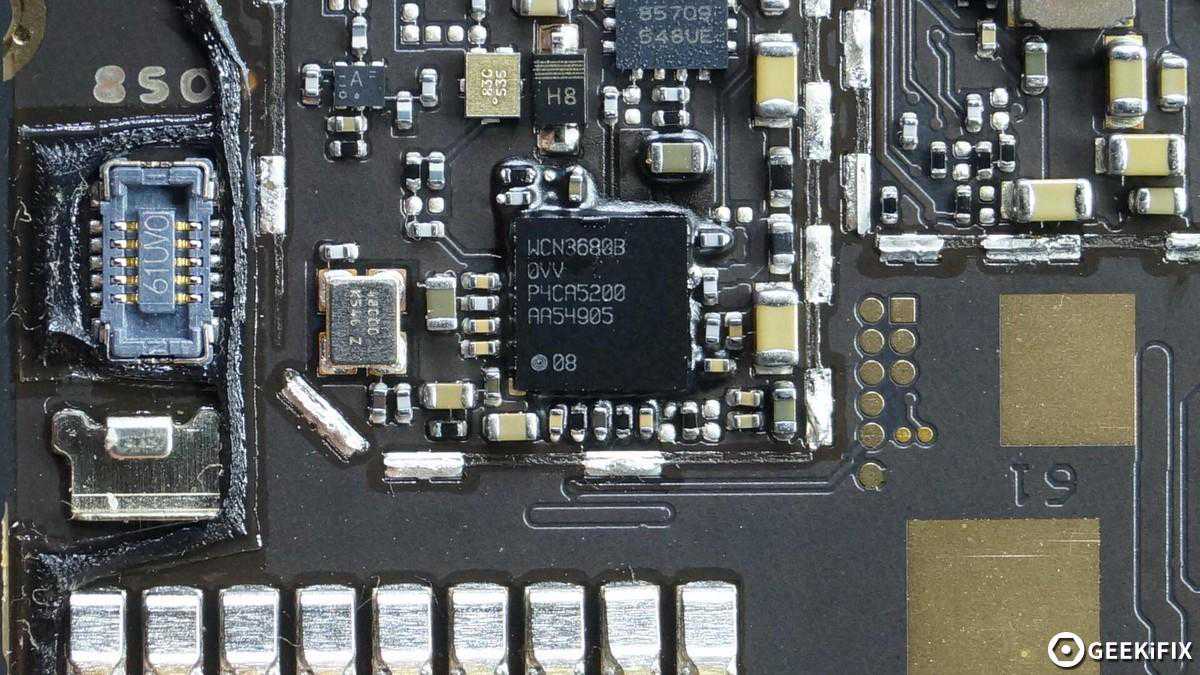

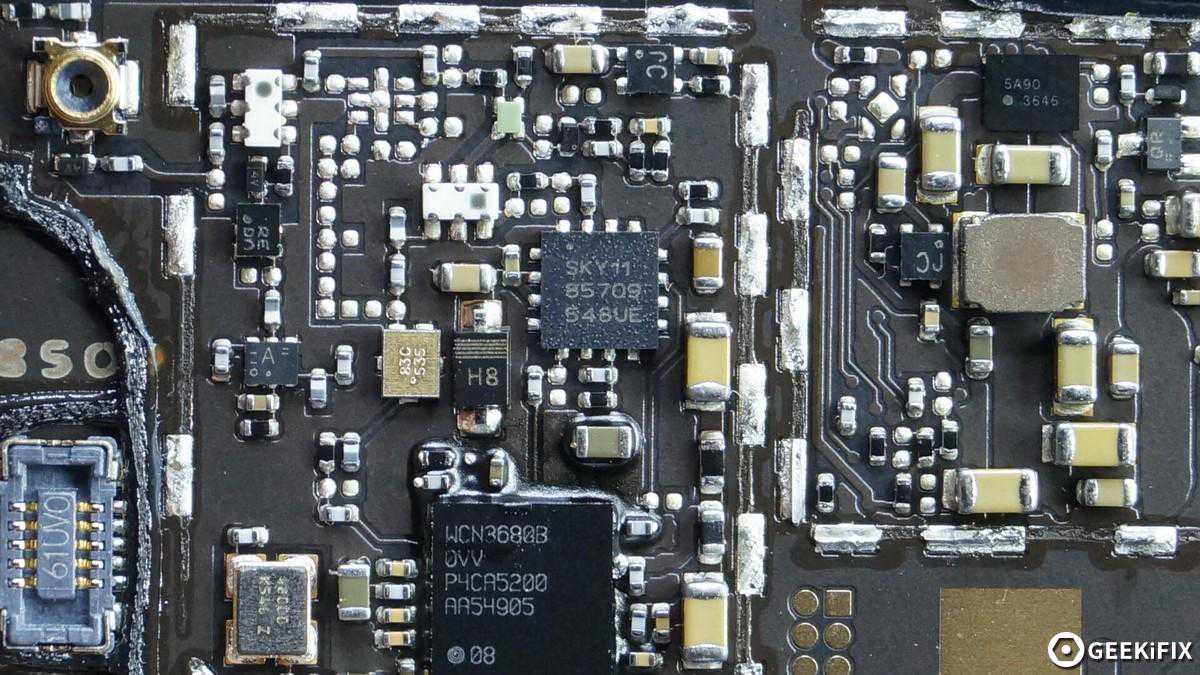

高通WCN3680BWiFi/BT/FMIC。

Skyworks85709WiFi功放。

高通WTR2965载波聚合射频收发器支持4G/3G内置GPS/GLONASS/Beidou/Galileo。

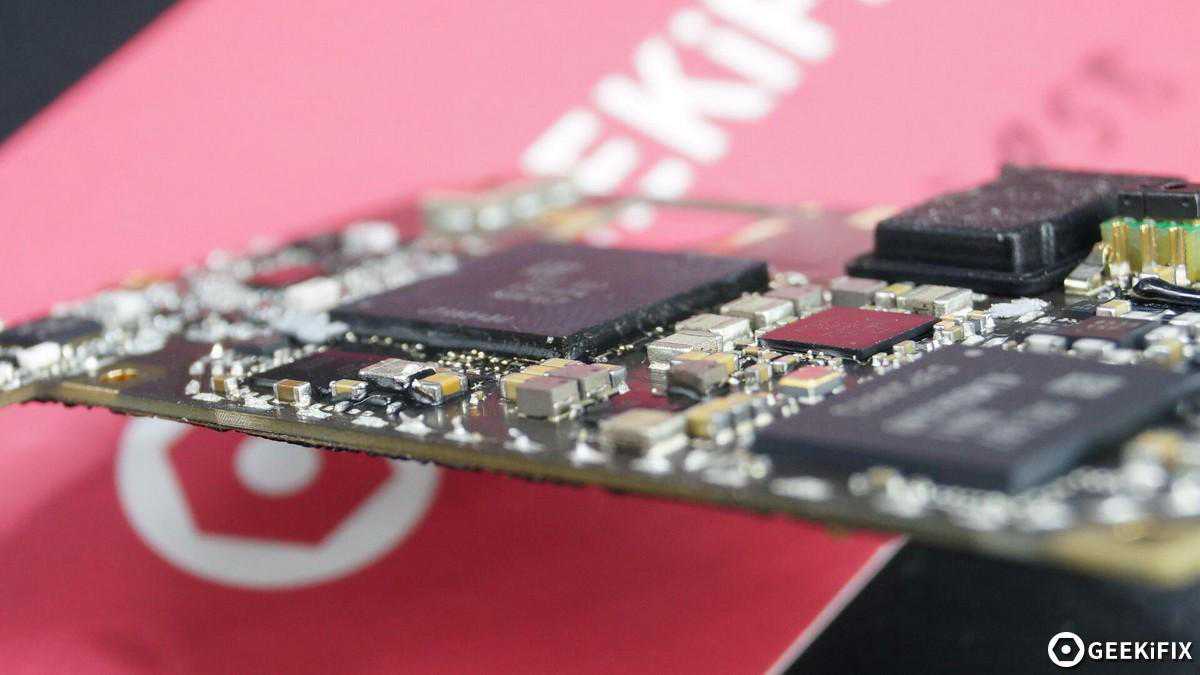

SoC与RAM使用黑胶固定强化。

元件之美！

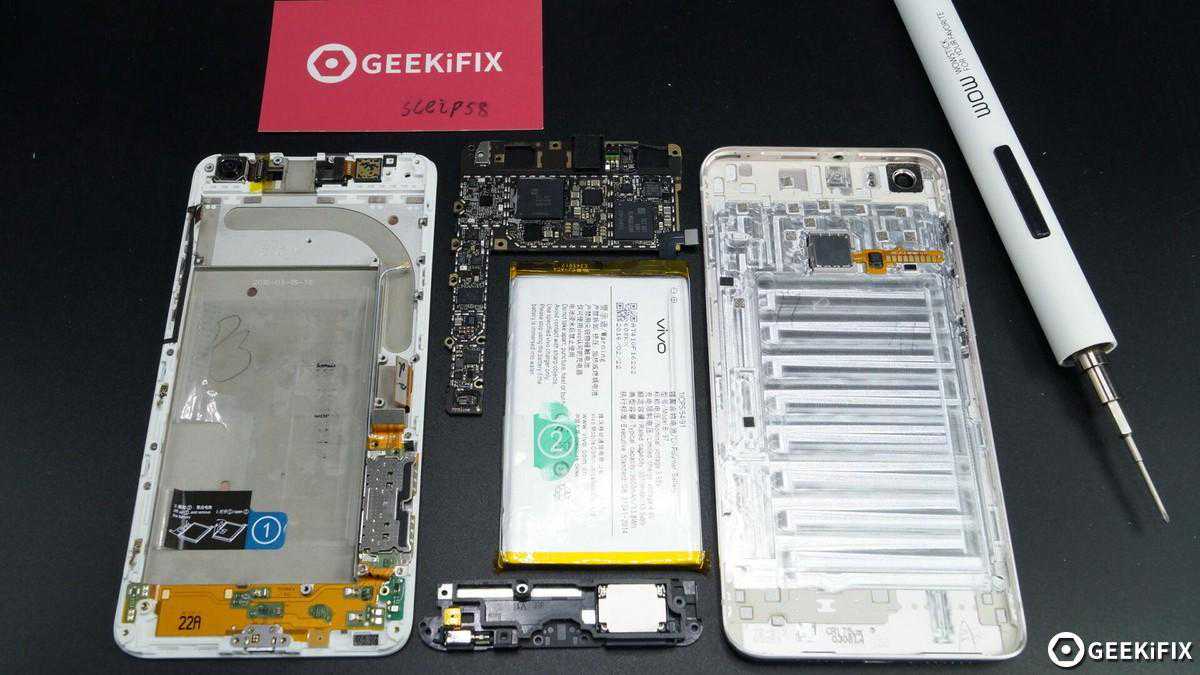

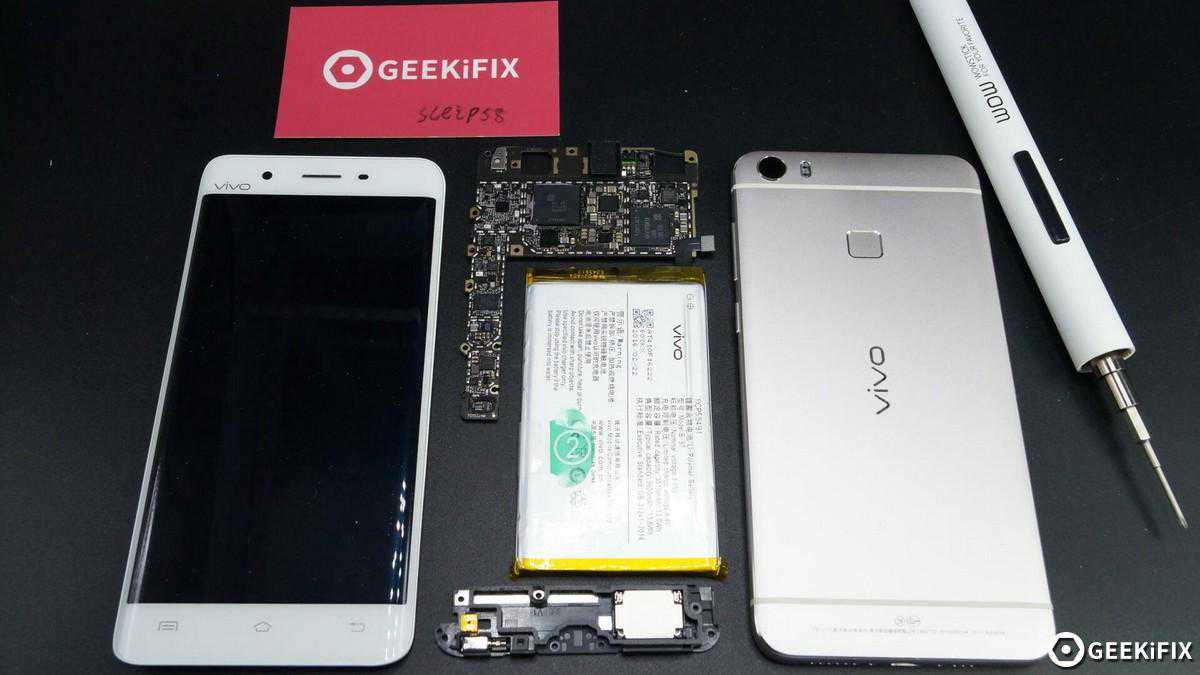

全家福。
