PrismSound Lyra2 USB数字音频系统拆解 图集 [Soomal]

样机来源：网友送测
样机类型：市售量产机
是否商业关系：否

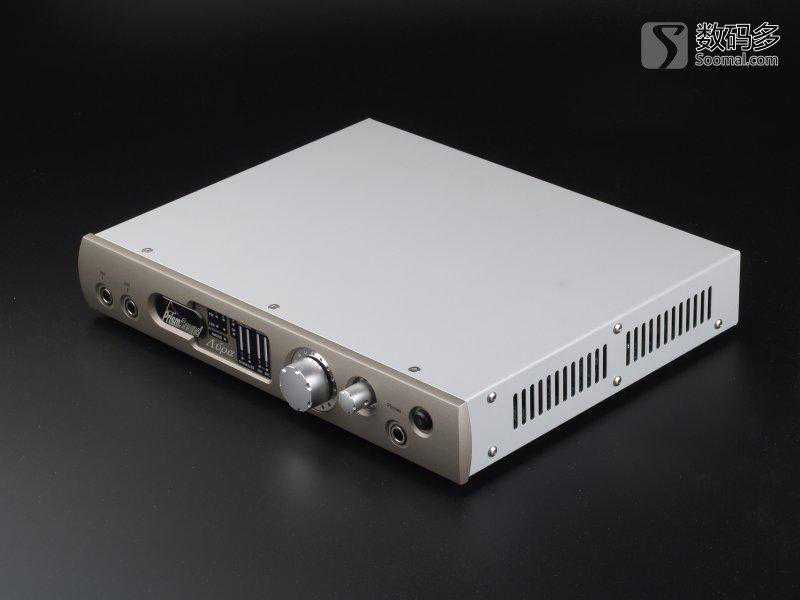

PrismSoundLyra2USB数字音频系统

PrismSoundLyra2USB数字音频系统

PrismSoundLyra2USB数字音频系统

PrismSoundLyra2USB数字音频系统

PrismSoundLyra2USB数字音频系统-Led电平表与指示灯

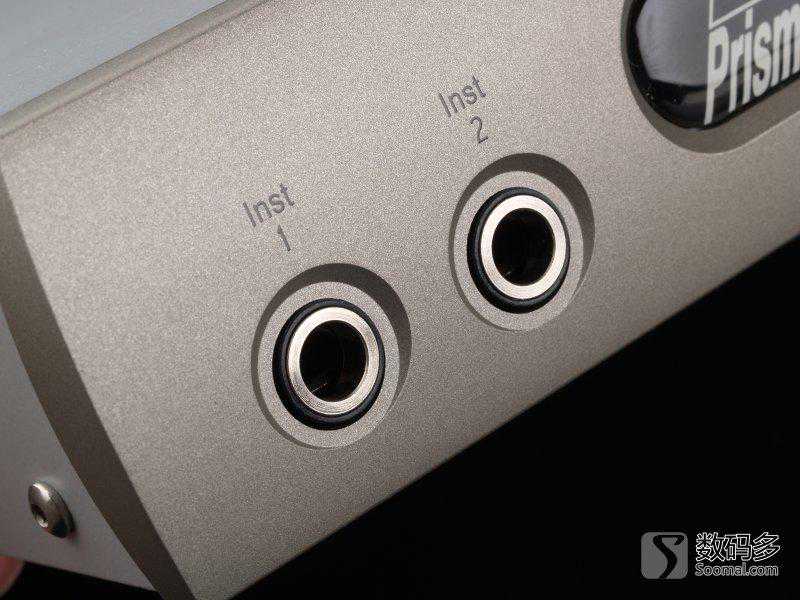

PrismSoundLyra2USB数字音频系统-两组乐器输入接口

PrismSoundLyra2USB数字音频系统-数字音量调节与耳机输出和音量调节

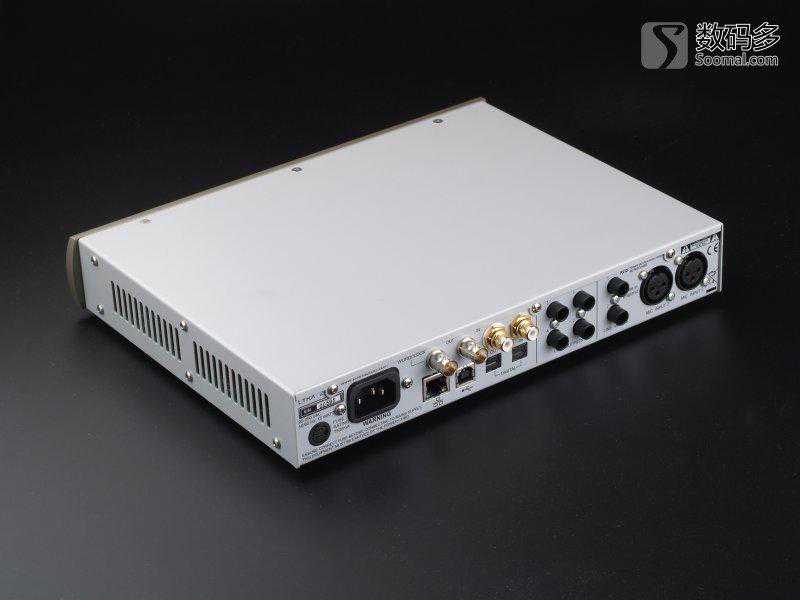

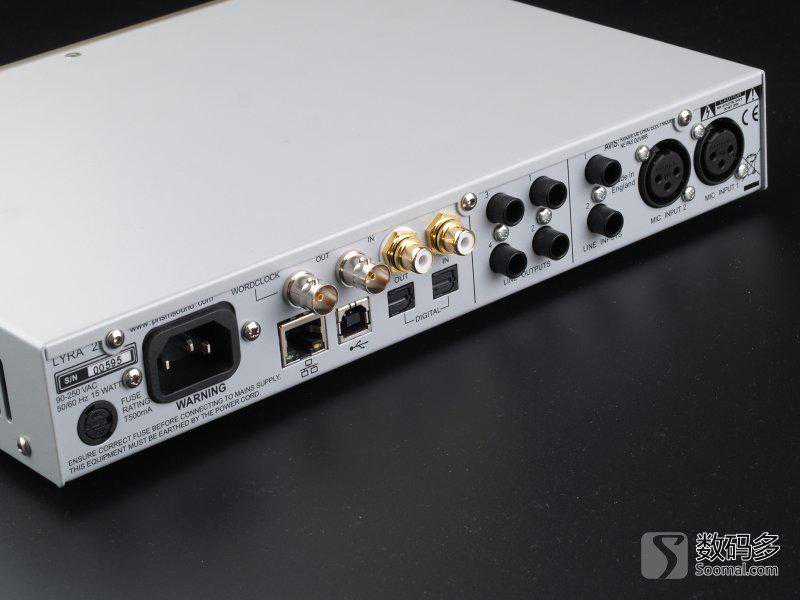

PrismSoundLyra2USB数字音频系统-背面输入输出接口

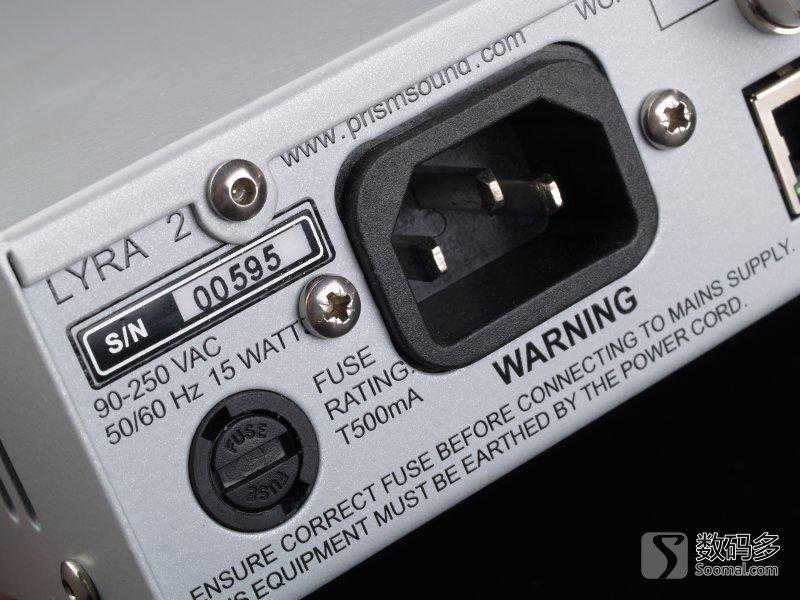

PrismSoundLyra2USB数字音频系统-电源接口

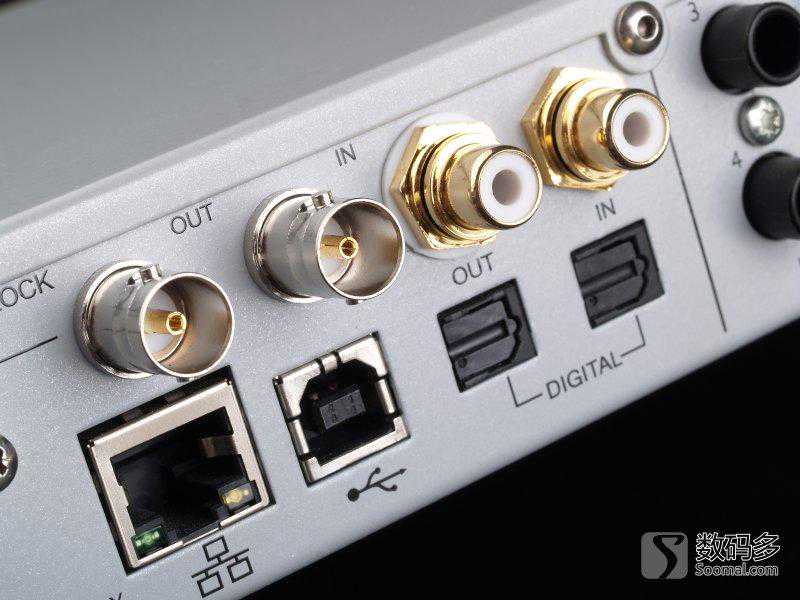

PrismSoundLyra2USB数字音频系统-时钟、S/PDIF输入与输出接口等

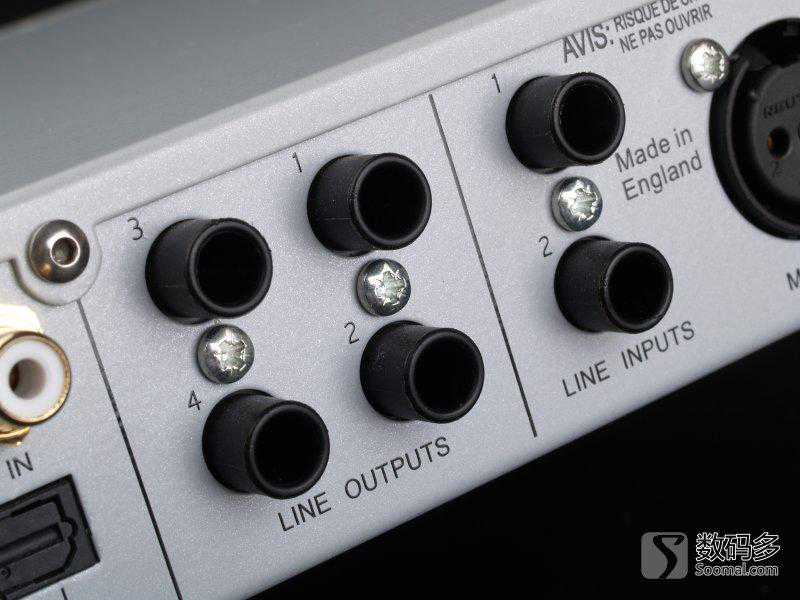

PrismSoundLyra2USB数字音频系统-四个Lineout输入与两个Linein

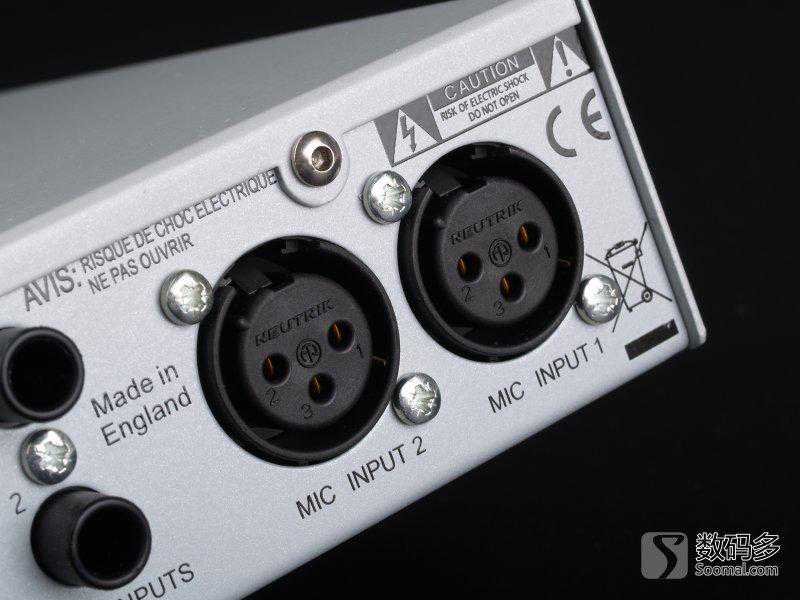

PrismSoundLyra2USB数字音频系统-麦克风输入

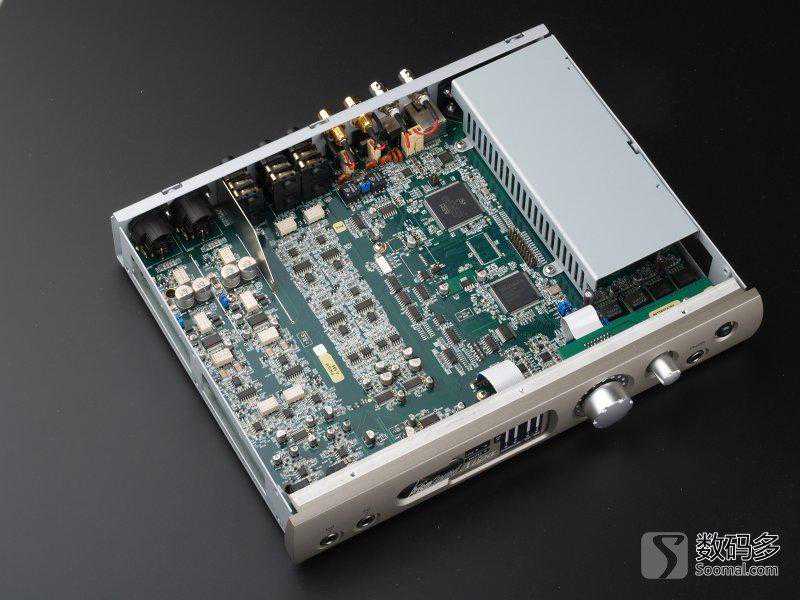

PrismSoundLyra2USB数字音频系统-拆解

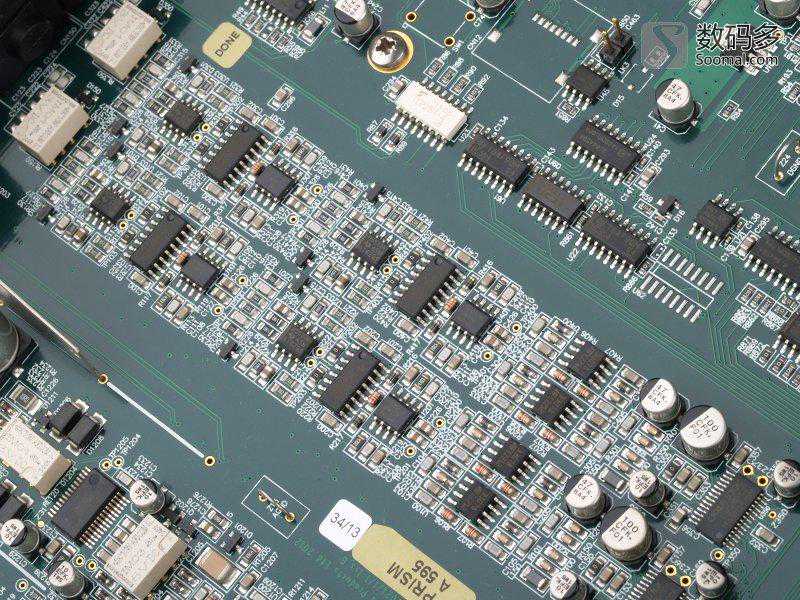

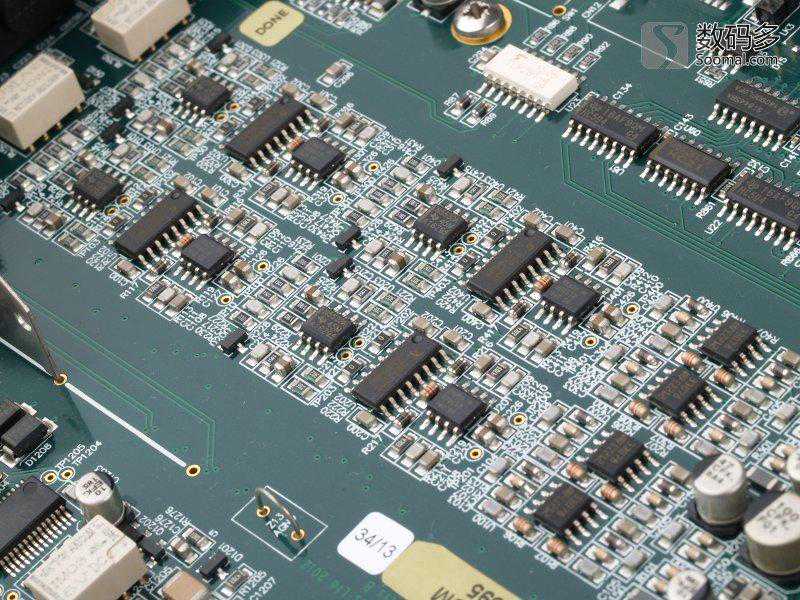

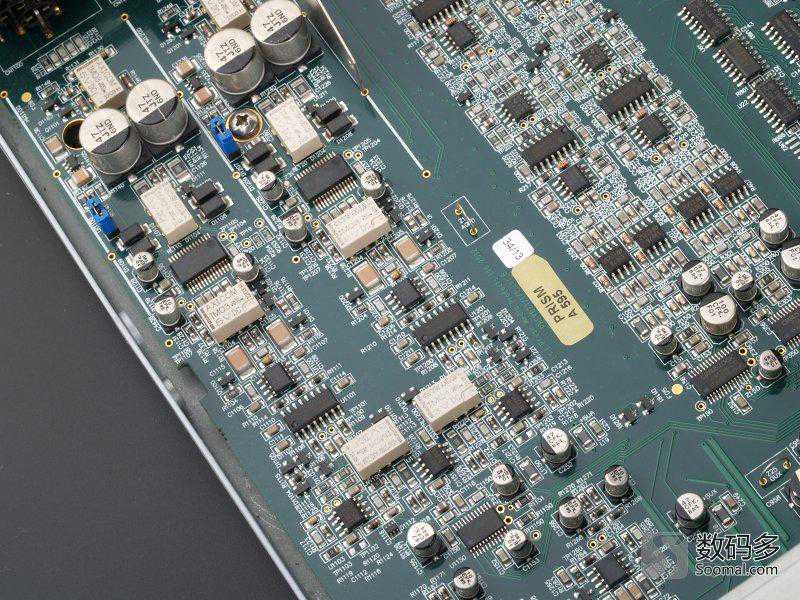

PrismSoundLyra2USB数字音频系统-拆解局部

PrismSoundLyra2USB数字音频系统-拆解-TIPGA2500麦克风前置放大芯片

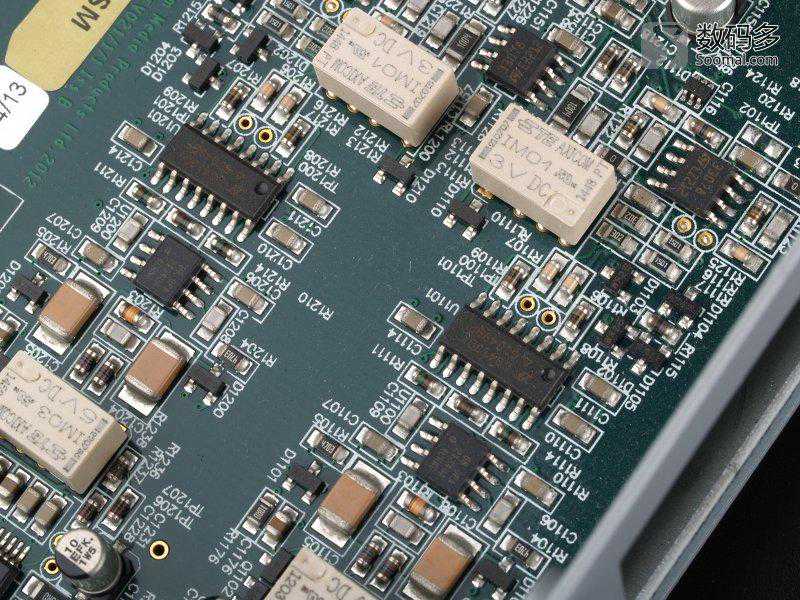

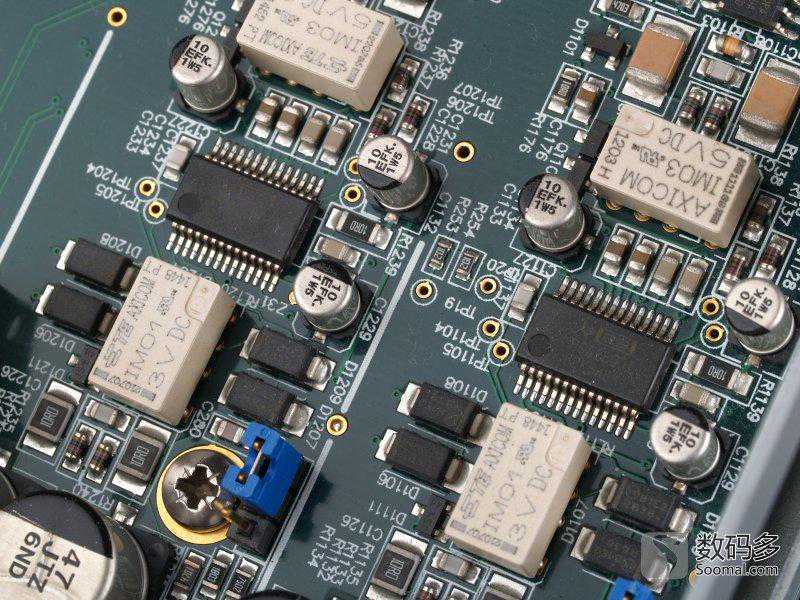

PrismSoundLyra2USB数字音频系统-拆解-DG413DY模拟切换开关芯片、继电器、OPA2134运放

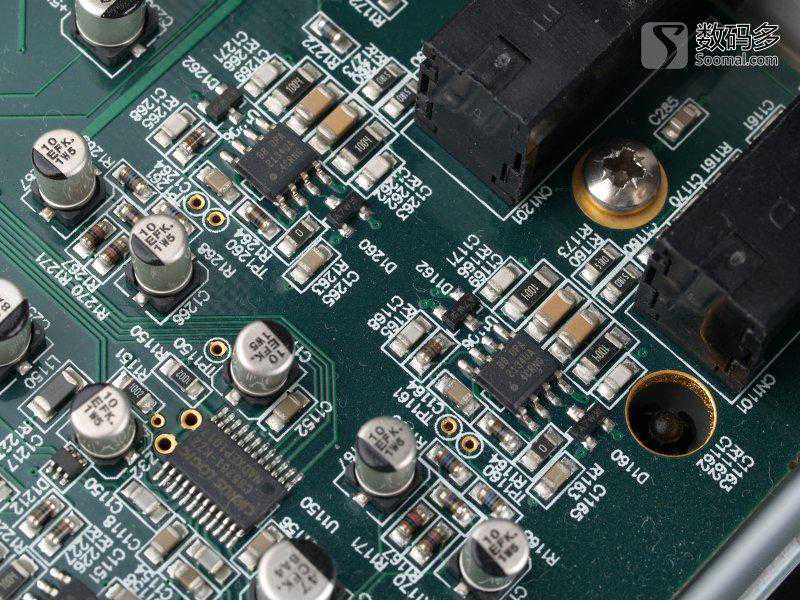

PrismSoundLyra2USB数字音频系统-拆解-OPA2134运放[输入部分]、CirrusLogicCS5381ADC

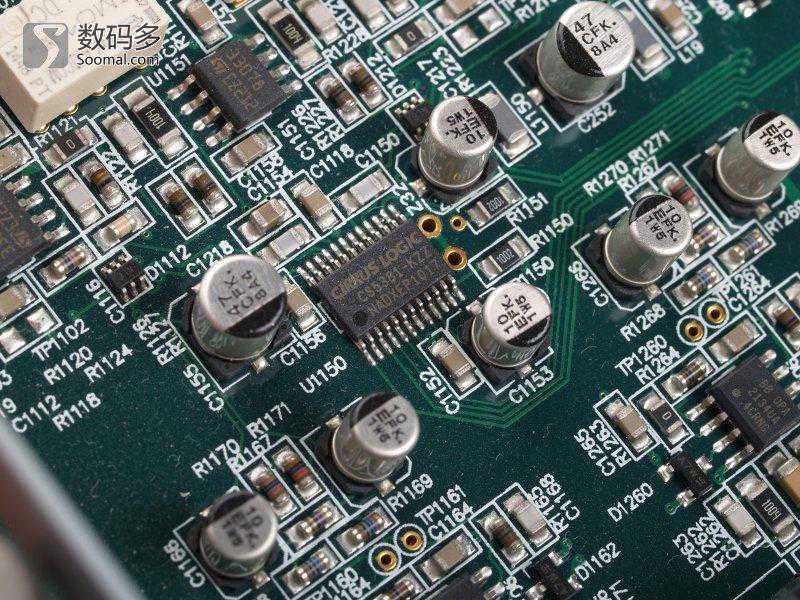

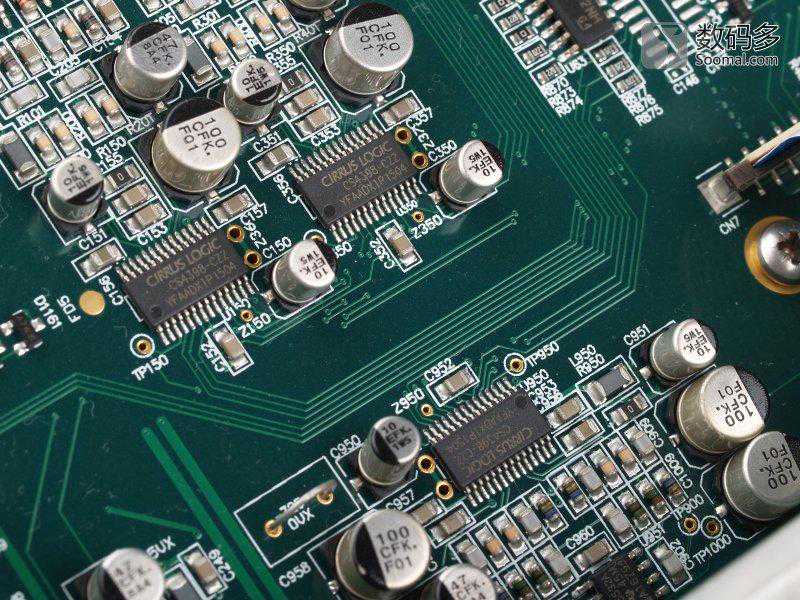

PrismSoundLyra2USB数字音频系统-拆解-CirrusLogicCS5381ADC

PrismSoundLyra2USB数字音频系统-拆解-CirrusLogicCS4398DAC

PrismSoundLyra2USB数字音频系统-拆解-模拟输出部分线路:ST33078运放LPF\NE5532电压放大\开关芯片+NE5532做平衡输出

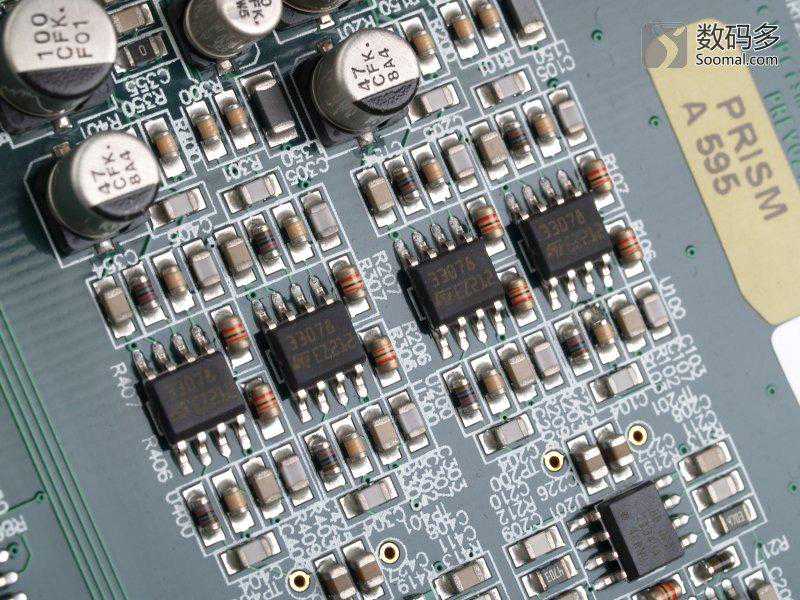

PrismSoundLyra2USB数字音频系统-拆解-模拟输出部分线路:ST33078运放LPF

PrismSoundLyra2USB数字音频系统-拆解-模拟输出部分线路:NE5532+DG413DY+OPA2134

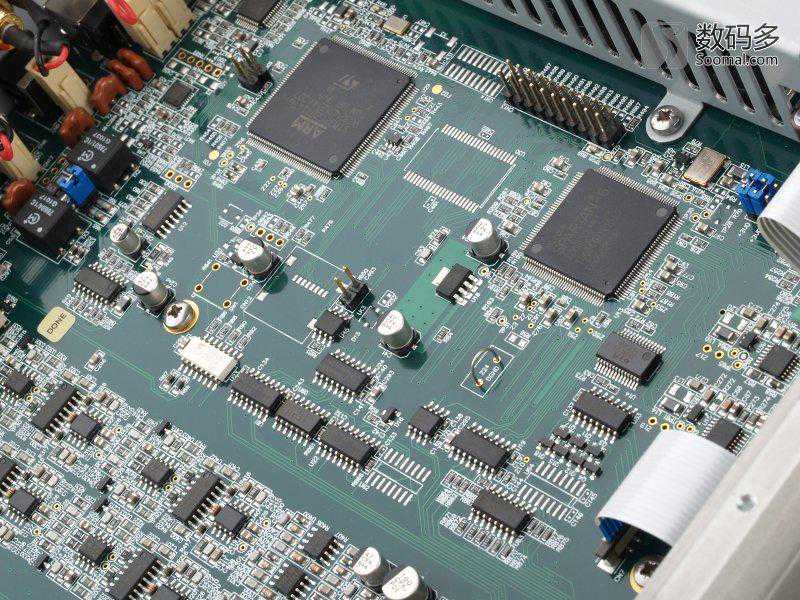

PrismSoundLyra2USB数字音频系统-拆解-ARM与FPGA控制部分

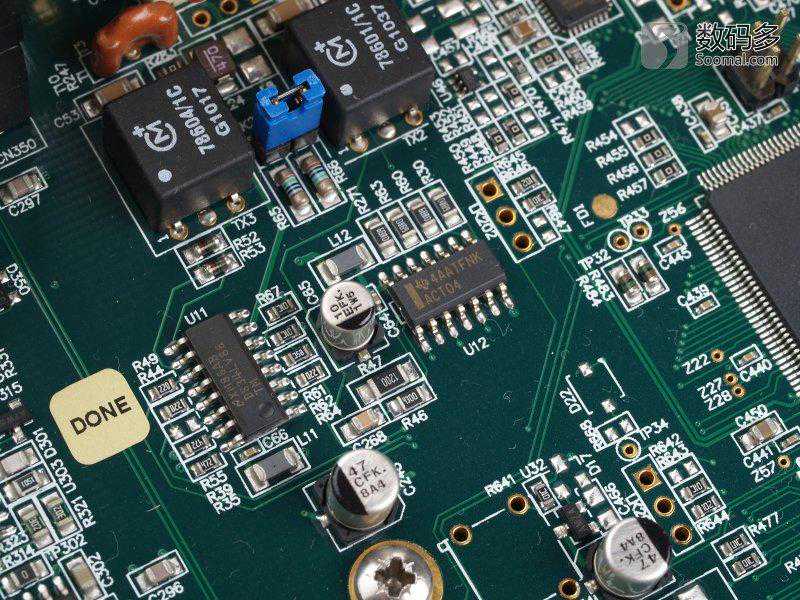

PrismSoundLyra2USB数字音频系统-拆解-DL34LV86T差分线路接收器、ACT04HexInverter

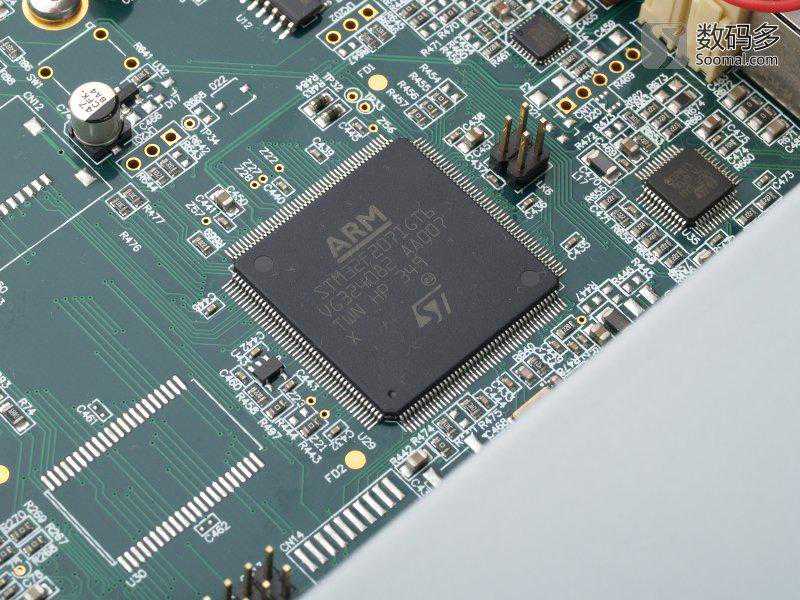

PrismSoundLyra2USB数字音频系统-拆解-ST32FARM处理器

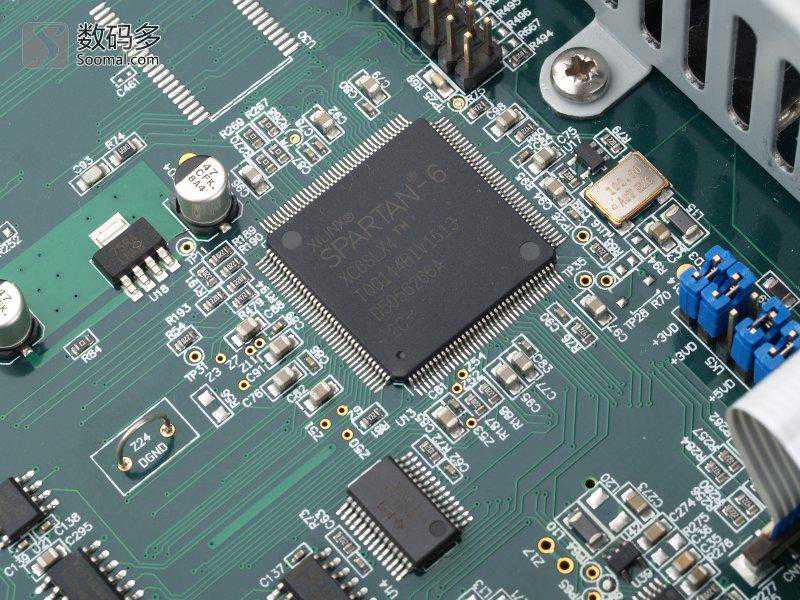

PrismSoundLyra2USB数字音频系统-拆解-SPARTAN-6XC6SLX4FPGA

PrismSoundLyra2USB数字音频系统-拆解-TTBBSRC4192T硬件SRC芯片

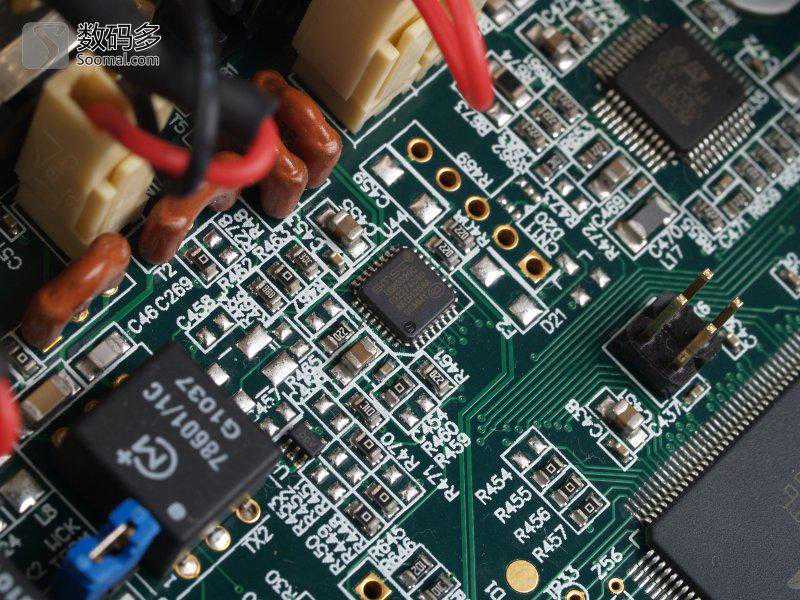

PrismSoundLyra2USB数字音频系统-拆解-SMSCUSB3320CUSB接口芯片

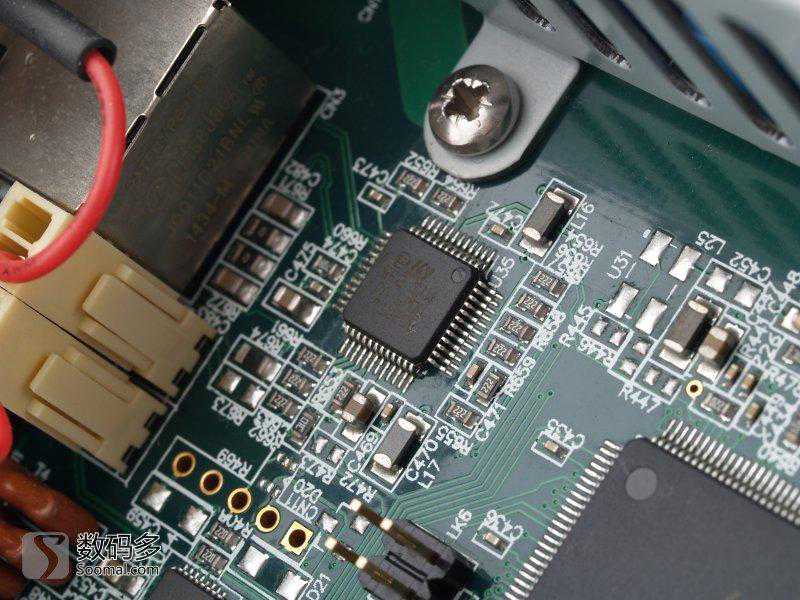

PrismSoundLyra2USB数字音频系统-拆解-ST802RT110M/100M网络通讯接口传输芯片

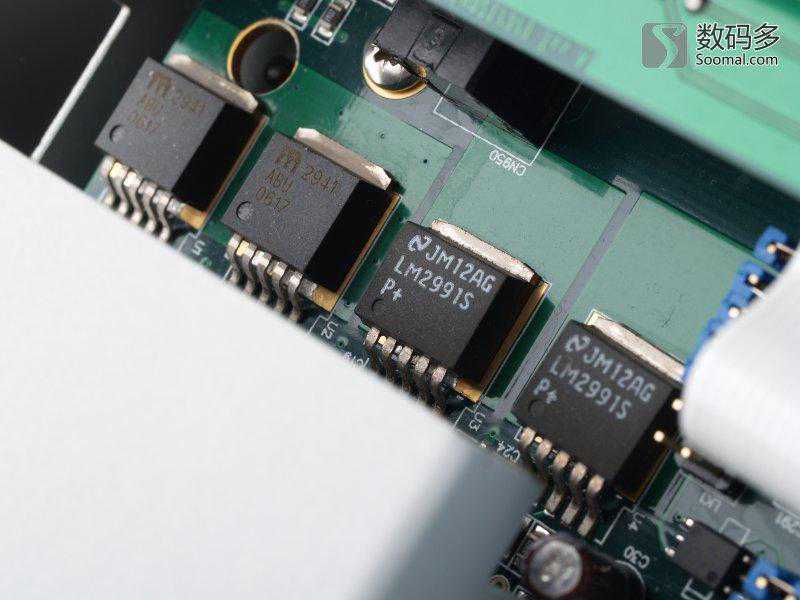

PrismSoundLyra2USB数字音频系统-拆解-LM2941、LM2991稳压管
